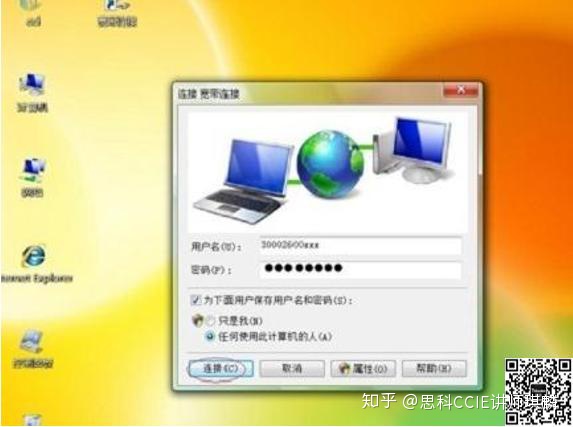

先说什么是宽带拨号上网：宽带拨号即ADSL拨号上网方式，ADSL拨号上网属于DSL技术的一种，全称Asymmetric Digital Subscriber Line（ 非对称数字用户线路），即非对称数字用户线路。是一种数据传输方式。

再说说PPPOE这个协议：Point-to-Point Protocol Over Ethernet），以太网上的点对点协议，是将点对点协议（PPP）封装在以太网（Ethernet）框架中的一种网络隧道协议

那么到底为何我们要使用PPPOE这个技术呢？请听我细细道来。

我先解释一下PPP这个技术，他叫Point-To-Point Protocol，即点对点协议，这个协议是IETF退出的数据链路层封装协议，是正式的因特网标准。PPP支持的物理链路基本包括同步串行接口、异步串行接口、高速串行接口（HSSI）和综合业务数字网（ISDN）等。也就是说他无法直接运行在以太网上。

PPP有两种模式，PAP（password authentication protocol）是一种两次握手协议，它在网络上明文传输用户名和口令；CHAP（challenge handshake authentication protocol）是一种三次握手式协议，它只在网络上传输用户名，密码并不在网络上传输。

由于PPP这个协议我们可以用来做认证和审计和计费，所以我们特别希望他能运营在我们当前的以太网上。怎么做呢？

看下面PPP数据包的封装格式（以Telnet数据包为例）：

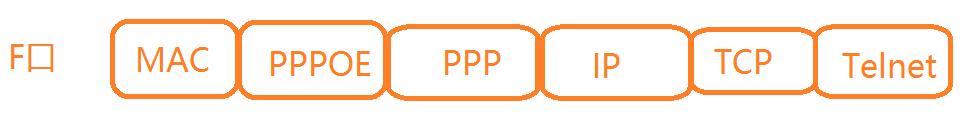

看以太网上PPP数据包的封装格式（以Telnet数据包为例）：

为何我要在MAC和PPP之间画一个PPPOE呢，原因就是：PPP无法直接工作在以太网上，需要依靠PPPOE作为一个中间介质，让PPP可以直接工作在以太网之上。这也正好符号PPPOE英文名字的意思Point-To-Point Over Ethernet。

那么为何做PPPOE配置的时候要修改IP MTU为1492？

注意：PPPOE包头6字节，PPP包头2字节。

MTU值的概念：从帧尾开始计算，固定为1500字节。

IP MTU值概念：从IP包头开始计算，大小为1500字节-（帧头和IP包头之间的内容长度）

为了防止一个正常为1500字节的数据包通过拨号接口Dialer发出去的时候经过多次分片，对方需要多次重组，因此做PPPOE配置的时候，一般需要把Dialer接口的ip mtu值修改成1500-6-2=1492字节

OK。到此为止，同学们大概能了解为何我们要使用PPPOE了吧。

下面我简单做个小实验，演示一下，PPPOE服务器端和客户端拨号上网的配置：

ISP端配置：

ip local pool Toutiao 192.0.2.6 //定义地址池名字和地址

username CISCO password CCIE //定义拨号的用户名和密码

interface Virtual-Template1

ip address 192.0.2.5 255.255.255.252

ip mtu 1492

peer default ip address pool Toutiao //调用本地的地址处

ppp authentication chap //使用挑战握手协议进行认证

bba-group pppoe Toutiao

virtual-template 1

interface ethernet0/0

pppoe enable group R19

no shutdown

GW端配置：

interface Ethernet0/0

pppoe enable group global

pppoe-client dial-pool-number 1

interface Dialer1 //创建虚拟拨号接口

ip address negotiated //自动协商IP地址

ip mtu 1492

encapsulation ppp

dialer pool 1

ppp chap hostname CISCO //用户名

ppp chap password 0 CCIE //密码

ppp ipcp route default //自动申请一条默认路由

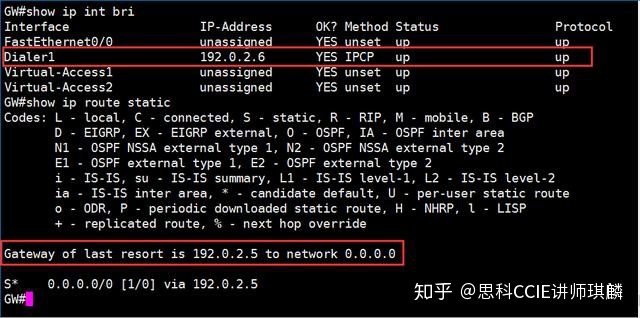

看效果图，在GW上：

GW已经正确获取到ISP分配的IP地址192.0.2.6并且通过IPCP协议协商的方式从ISP获取到了一条默认路由。OK,我的PPPOE讲解到此结束，有兴趣的同学可以自己做实验测试一下。

以上是我整理的PPPOE技术点，希望可以对学习CCIE的同学有帮助，谢谢大家观看。
