本文介绍了如何使用SolidWorks设计一款以小熊为原型的纸巾盒，通过详细的建模步骤，包括草图绘制、旋转、拉伸切除、抽壳、分割等操作，最终实现上下两部分的卡扣设计，方便装配且无干涉。此外，文章还展示了模型的装配效果和相关建模资源。
#你在家办公了吗#今天小编继续给大家分享办公常用产品：卡通熊纸巾盒，以小熊为原型，使用分割命令，分割成上下两个模块，装配就不会有干涉。可爱生动，外观光滑，简约美观，你值得拥有，赶紧关注，收藏分享吧！
效果图
建模过程
1、在前视基准面，绘制草图1，应用旋转特征，作为小熊基体。
草图1
旋转特征

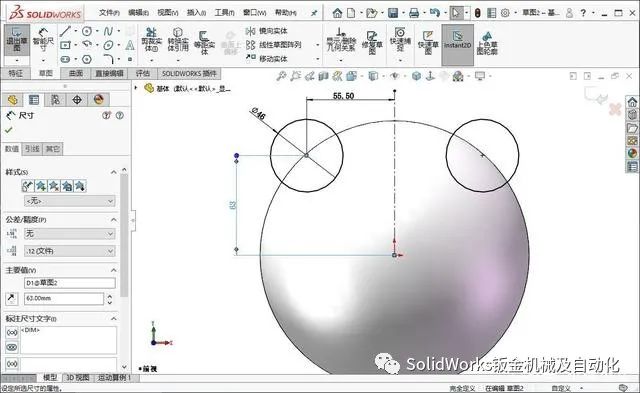

2、在前视基准面，绘制草图2，应用拉伸特征，添加圆角修饰，作为耳朵。
草图2
拉伸特征

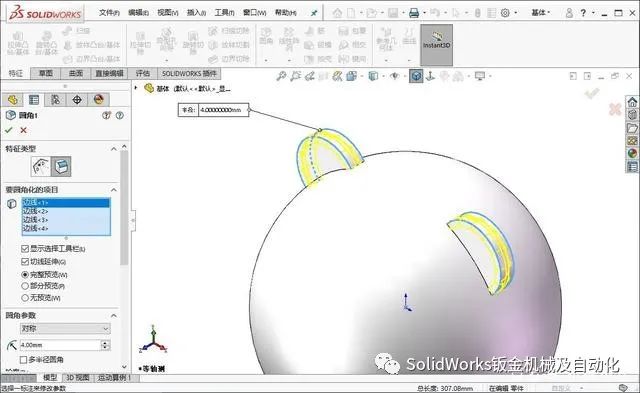

圆角

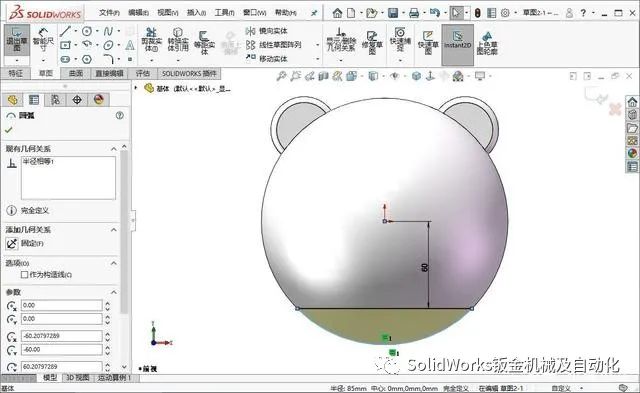

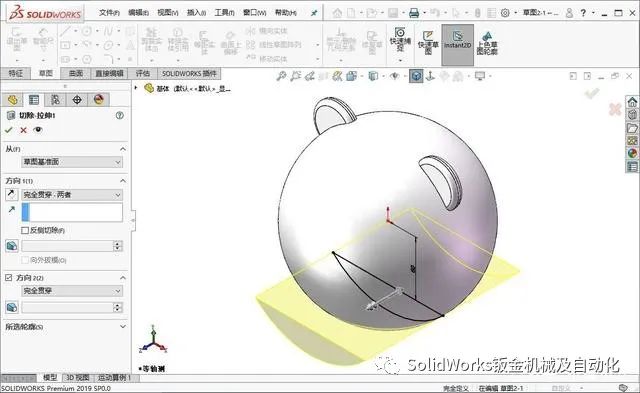

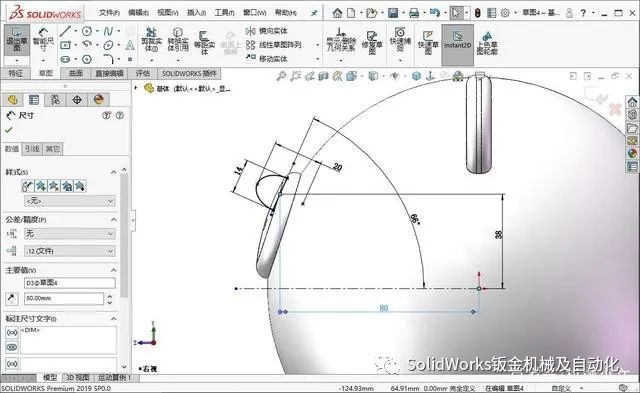

3、继续在前视基准面，绘制草图，应用拉伸切除特征。
草图
拉伸切除

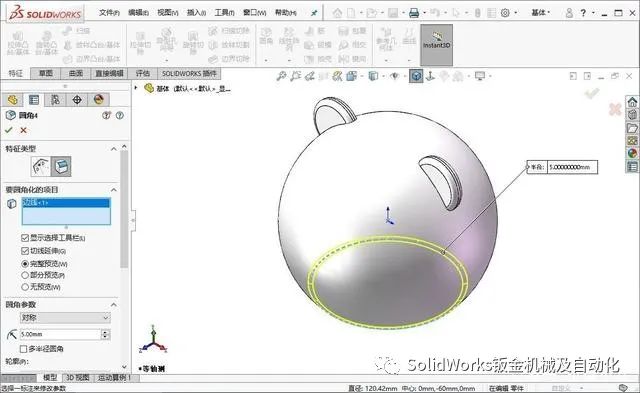

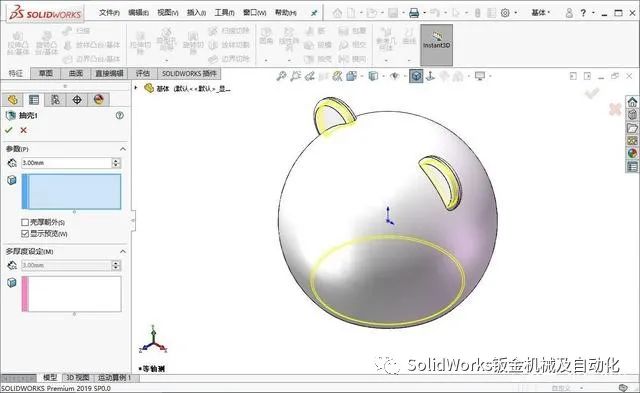

4、添加圆角修饰，应用抽壳。
圆角
抽壳

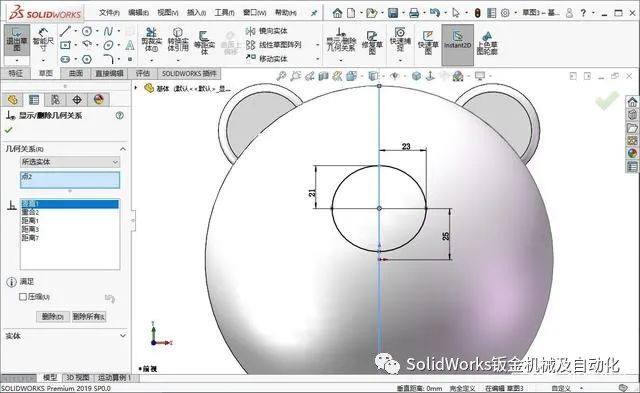

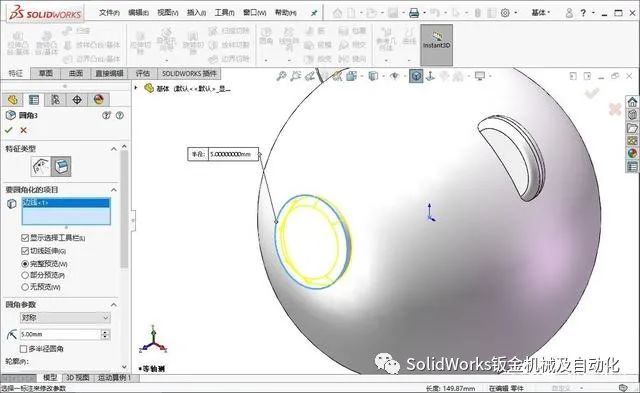

5、继续在前视基准面，绘制草图，应用分割线命令投影到前表面，然后等距曲面，并加厚曲面，添加圆角修饰。
草图

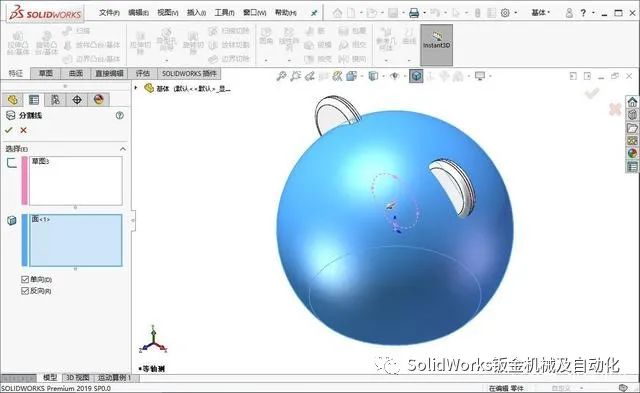

分割线

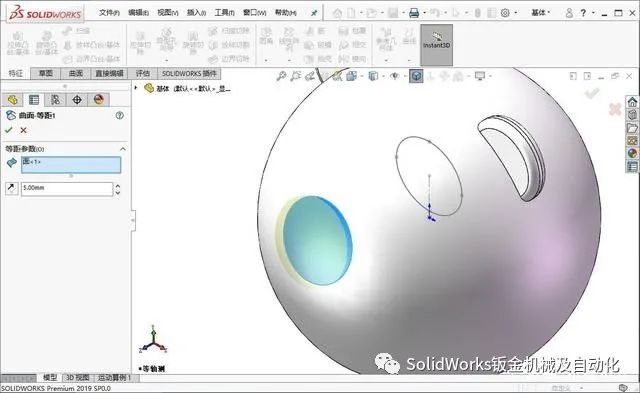

等距曲面

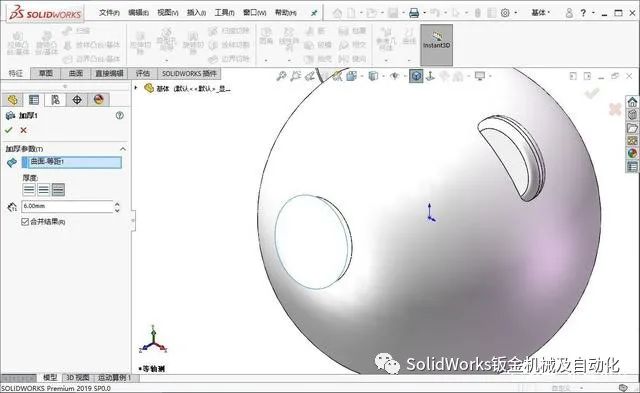

加厚曲面
圆角修饰

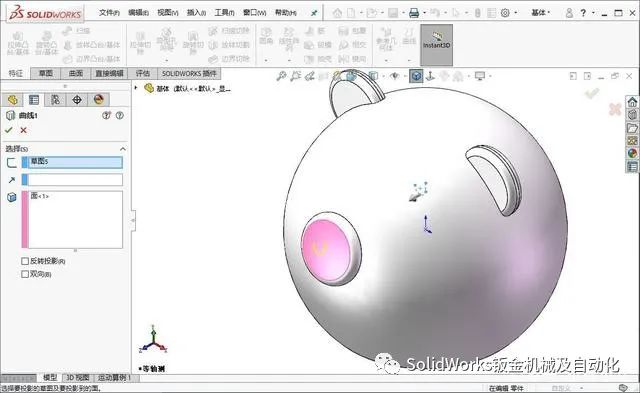

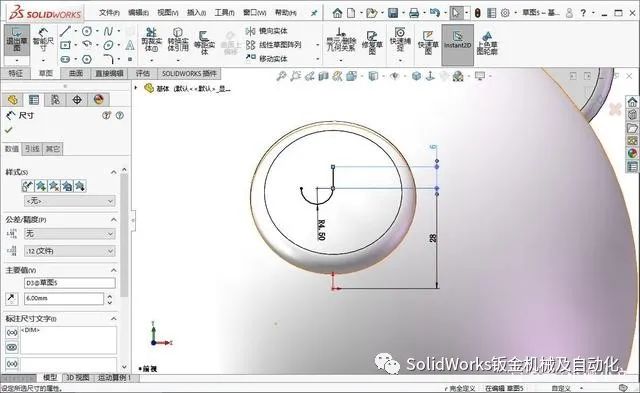

6、在前视基准面，绘制草图，应用投影曲线命令，创建空间曲线作为扫描切除的路径，然后镜像扫描切除特征。
草图
投影曲线

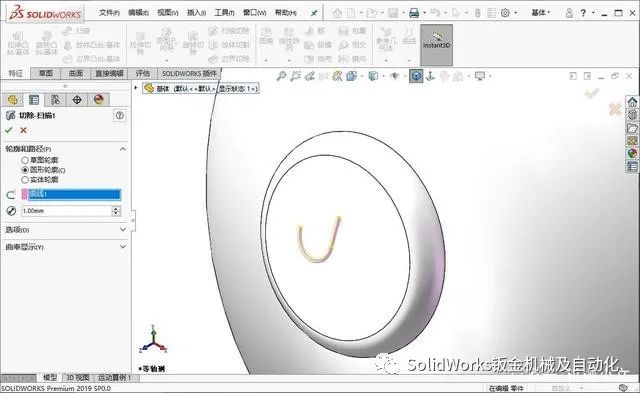

扫描切除
对称

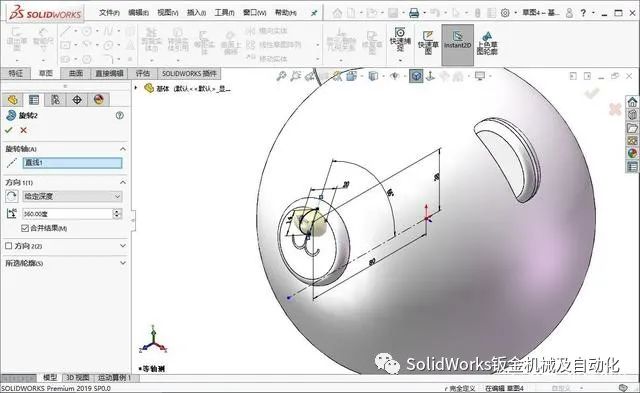

7、在右视基准面，绘制草图，应用旋转命令作为鼻子。
草图
旋转特征

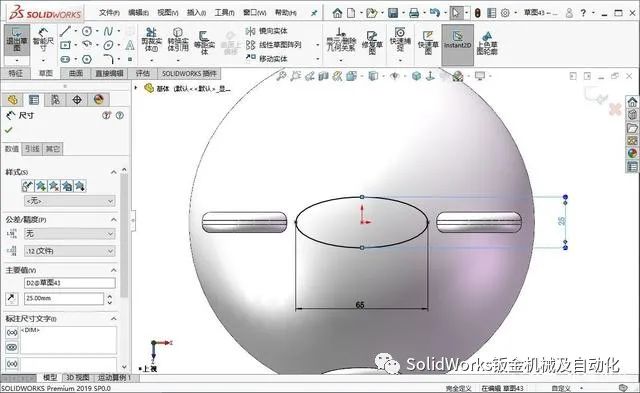

8、在上视基准面，绘制草图，应用拉伸切除特征，作为抽纸口。
草图
拉伸切除

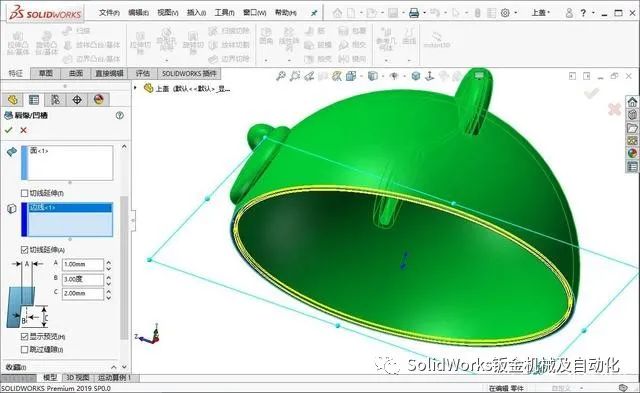

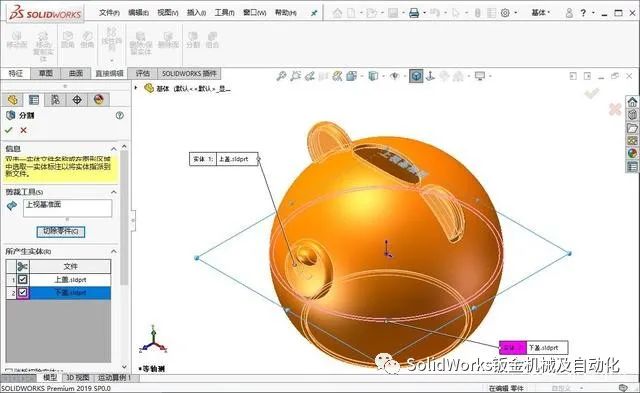

9、使用“分割”命令，用上视基准面，将基体分为上下两个部分，添加“扣合特征 ”和圆角修饰，模型创建完成。
分割命令
上盖
下盖

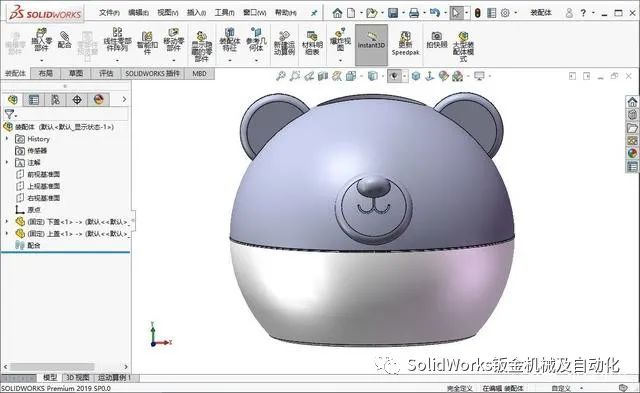

装配体
