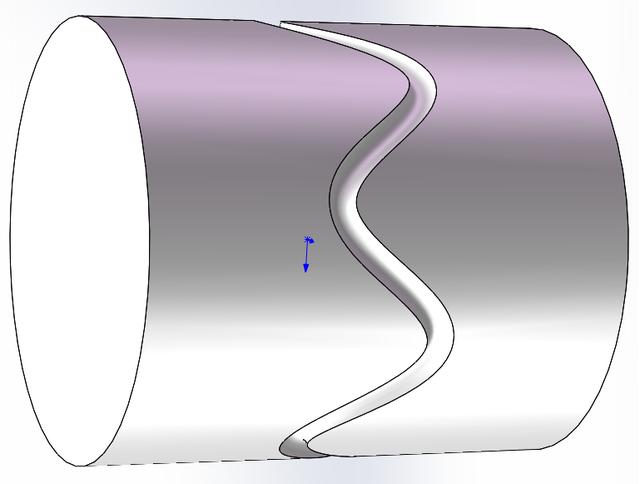

下图中的扫描切除，需要用到的核心功能是“方程式驱动曲线”，本文会用该模型的绘制方法逐步讲解方程式驱动曲线的功能。

1. 需要建立在3D草图的基础上

从切割的路径上就能判断出2D草图是无法满足功能需要的，因此，首先需要建立3d草图环境。

2. 方程式驱动曲线的应用

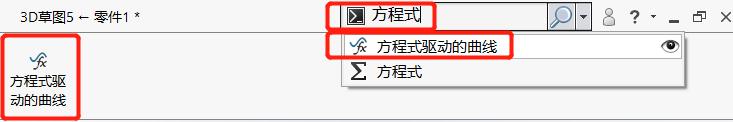

找功能可以在软件界面右上角搜索栏中输入方程式，若要经常使用，可以自定义界面，把搜索出的功能拖拽到command manager上(也就是功能面板上，图中红框处)。

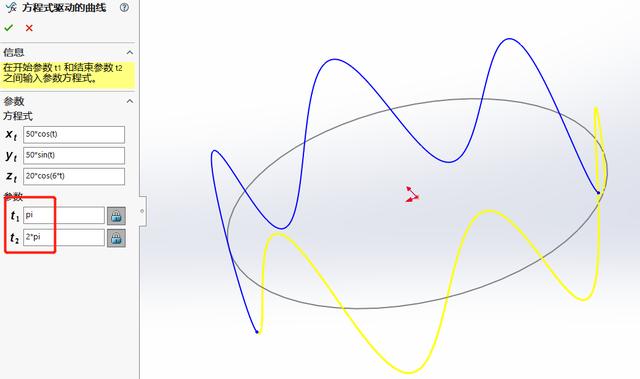

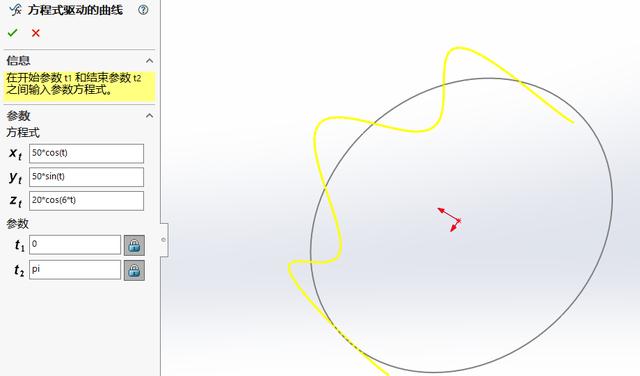

点击该功能后，功能面板如下图：

具体参数含义如下：

① 方程式采用“笛卡尔坐标系”；

② Xt中的50代表半径，由于被切割的圆柱直径是φ100，因此切割路径需要R50，故Xt中是50*，“*”代表乘号。Xt和Yt分别代表曲线的x和y方向的半径，若X取50，Y取100，则X方向的半径值是50，Y方向半径值是100，过渡部分会连接(大家可自行测试)；

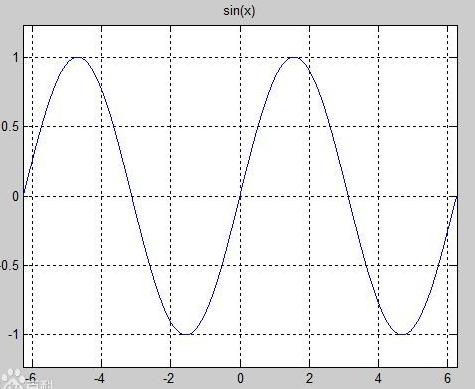

③ sin和cos函数规定了曲线的走向(即正弦、余弦函数)，其中，参数t1、t2是取值范围，会分别代入Xt、Yt的t中；

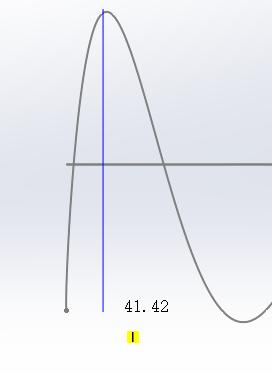

④ Zt代表曲线的纵方向信息，其中20代表波幅(上下分别20mm，故总的是40，下图中可以看到参考线长度接近40mm)。

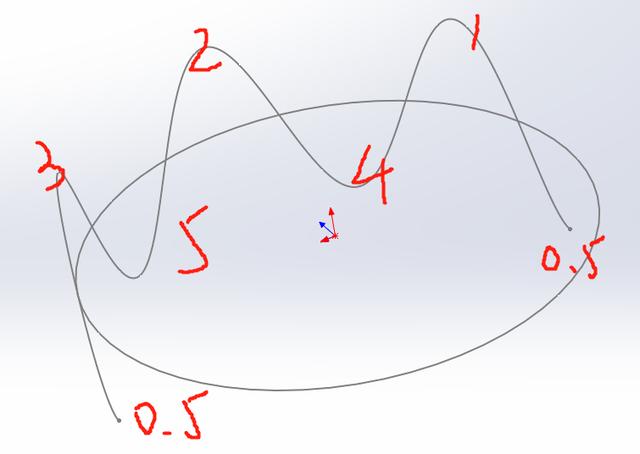

6*t中的6代表波数；

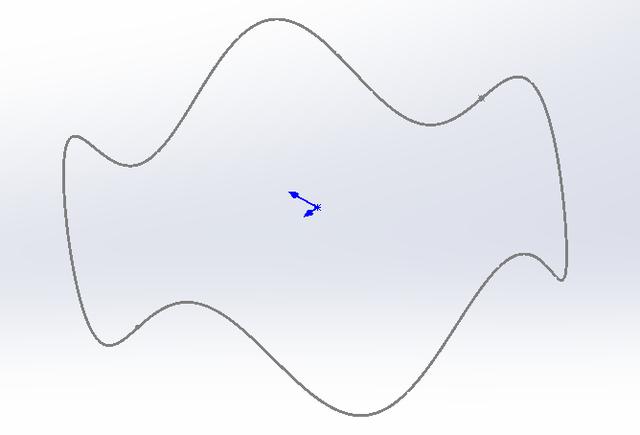

⑤ 若想围成一个正圆，需分两段方程式曲线画，且在一个3d草图内。t1t2取值从0~pi，更改为pi~2pi，pi代表π(即圆周)；

3. 提升曲线的鲁棒性

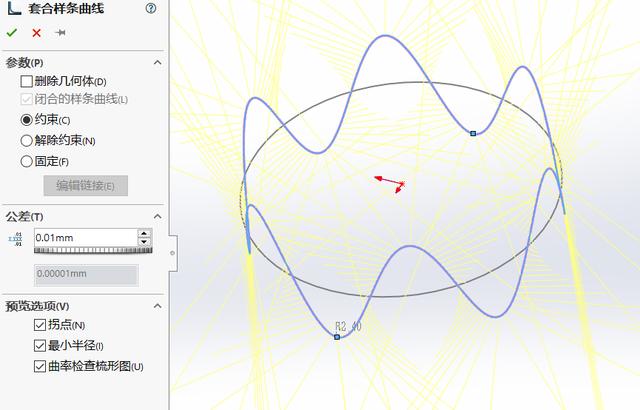

样条曲线完成后，可以使用套合样条曲线提升曲线的鲁棒性。最后使用拉伸切除即可。
