参数设置_ABB变频器恒压供水参数设置

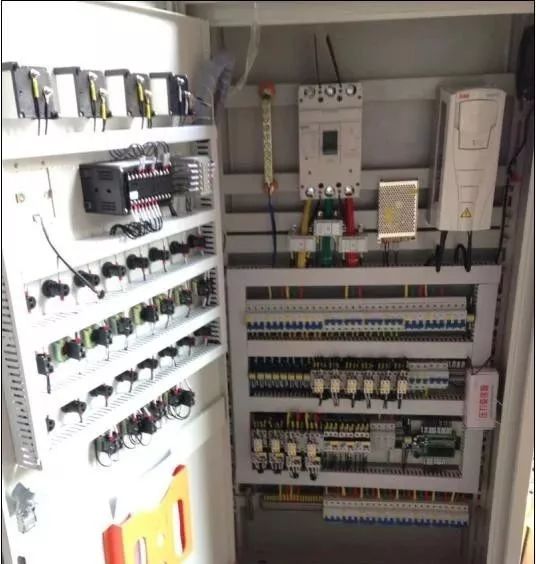

ABB变频器一拖一

一、1拖1 PID配置：

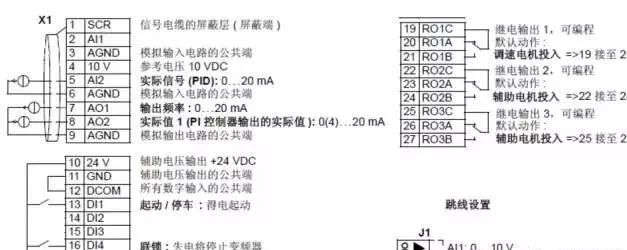

1、ABB变频器一拖一接线：

注：1)图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；

2)11和12短接；

3)10和13接通是启动信号。

2、变频器参数调节：

参数 设定值

99.02 6=PID控制宏

10.02 1=DI1控制启停

11.02 7=外部2

13.04 20%(实际信号为4-20ma或2-10V时)

16.01 0-不需要启动允许信号

40.10 19(内部设定给定值)

40.11 设定压力值(压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%)

二、1拖3 PID配置：

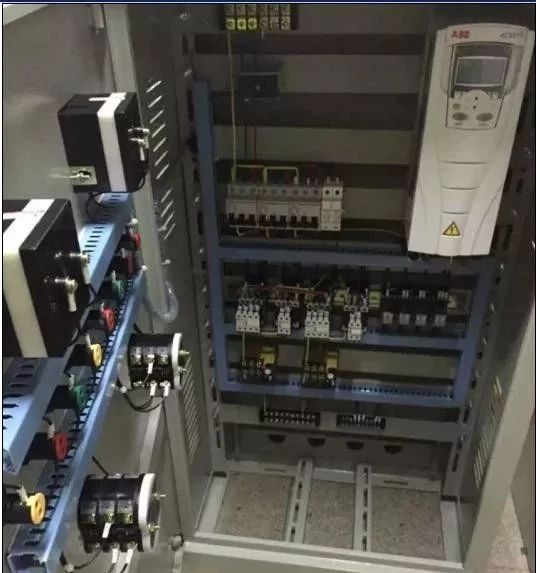

ABB变频器一拖三

1、ABB变频器一拖三接线

注：1)图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；

2)11和12短接；

3)10和13接通是启动信号；

4)10和16，17，18接通是三台泵的启动联锁信号；

5)3个继电器分别接三台泵。

2、变频器参数设置

参数 设定值

99.02 6=PID控制宏

10.02 1=DI1控制启停

11.02 7=外部2

13.04 20%(实际信号为4-20ma或2-10V时)

14.01 31=PFC控制

14.02 31=PFC控制

14.03 31=PFC控制

16.01 0-不需要启动允许信号

40.10 19(内部设定给定值)

40.11 设定压力值(压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%)

81.17 2=辅机数量

81.27 3=辅机数量
