     今天小编要和各位看官分享的是测绘行业内三款常用软件的快捷键，这三款常用软件分别是CASS(CAD)、EPS、ARCGIS。

     快捷键是提高绘图速度，提升作业效率的不二法宝，小编也经常在给朋友们说一定要学会使用快捷键，特别是左手键的用法。今天我们就从软件内置的默认快捷键和如何设置适合于自己的快捷键(自定义快捷键)两个方面和大家分享这方面的知识。

     敲黑板：如果是自定义快捷键一定要尽量设置为左手键！

一、CASS(CAD)

     首先给大家展示的是CASS和CAD软件里面系统默认的快捷键。

DD--通用绘图命令  V--查看实体属性  S--加入实体属性  F--图形复制

RR--符号重新生成  H--线型换向  KK--查询坎高  X--多功能复合线

B--自由连接  AA--给实体加底物名  T--注记文字  FF--绘制多点房屋

SS--绘制四点房屋  W--绘制围墙  K--绘制陡砍  XP--绘制自然斜坡

G--绘制高程点  D--绘制电力线  I--绘制道路  N--批量拟合复合线

O--批量修改复合线高  WW--批量修改符合线宽  Y--复合线上加点

J--复合线连接  Q--直角纠正

以上是CASS默认的快捷键

******************分割线*******************

以下是CAD默认的快捷键

ADC, 设计中心 CH,修改特性 MA,(属性匹配) ST,(文字样式)

COL,(设置颜色)LAY,(图层操作) LT,(线形) LTS,(线形比例)

LW,(线宽) UN,(图形单位) ATT,(属性定义) ATE,(编辑属性)

BO,(边界创建) AL,(对齐) EE,(退出) EXP,(出其它格式)

IMP,(输入文件) OP,PR(CAD设置) PRINT,(打印) PU,(清除垃圾)

R,(重新生成) REN,(重命名) SN,(捕捉栅格) DS,(设置极轴追踪)

OS,(设置捕捉模式) PRE,(打印预览)TO,(工具栏) V,(命名视图)

AA,(面积) DI,(距离) LI,(显示图形数据信息) PO,(点)L,直线)

XL,(射线) PL,(多段线) ML,(多线)SPL,(样条曲线)

POL,(正多边形) REC,(矩形) C, (圆)A, (圆弧) DO,(圆环) EL,(椭圆)

REG,(面域)MT,(多行文本)W,(定义块文件) DIV,(等分)

HT,(填充) CO,(复制)MI,(镜像) AR,(阵列) RO,(旋转)

M,(移动) E,(删除) XX,(分解) TR,(修剪)

EX,(延伸) S,(拉伸) LEN,(直线拉长) SC,(比例缩放)

BR,(打断) CHA, (倒角) PE,(多段线编辑)

ED,(修改文本) DLI,(直线标注) DAL,(对齐标注) DRA,(半径标注)

DDI,(直径标注) DAN,(角度标注)DCE,(中心标注) DOR,(点标注)

TOL,(标注形位公差) LE,(快速引标注)DBA,(基线标注)

DCO,(连续标注)CC，(关闭文件 ) DED,(编辑标注)

DOV, (替标注系统变量) F，查找  OO(打开文件) NNN(新建文件)

QSAVE(保存文件) SAVE 另存文件【CTRL】＋P(打印)

【CTRL】＋1 (修改特性) 【CTRL】＋2(设计中心)

【CTRL】＋Z(放弃) 【CTRL】＋X(剪切) 【CTRL】＋C(复制)

【CTRL】＋V(粘贴) 【CTRL】＋B(栅格捕捉) 【CTRL】＋F(对象捕捉)

【CTRL】＋G(栅格) 【CTRL】＋L(正交) 【CTRL】＋W(对象追踪)

【CTRL】＋U(极轴) 【F1】(帮助) 【F2】(文本窗口)

【F3】(对象捕捉) 【F7】(栅格) 【F8】(正交)

如何设置自定义快捷键呢？

有如下两种方式：

1、修改系统变量ACAD.PGP文件

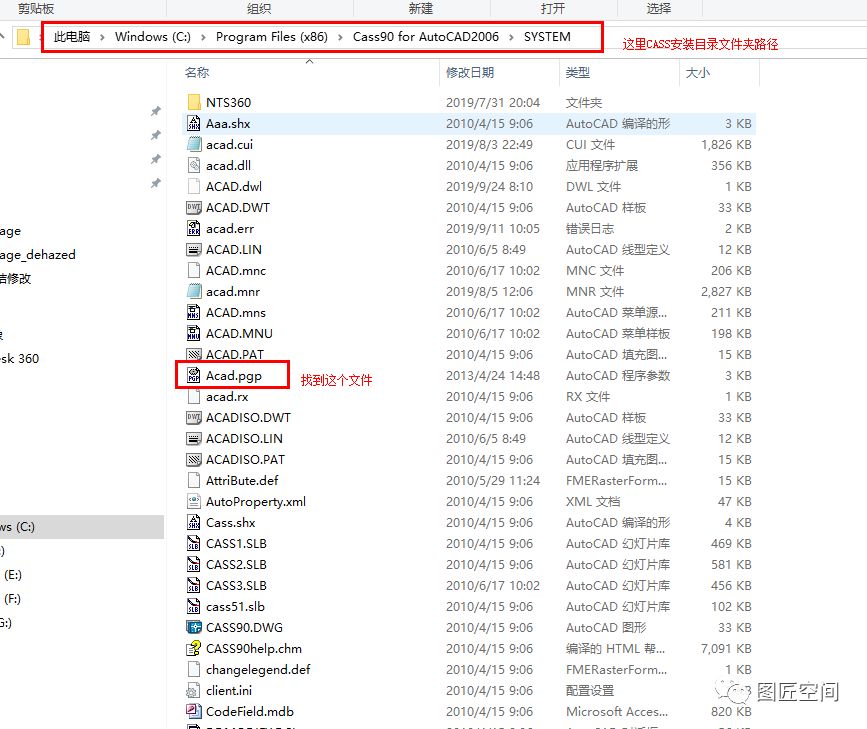

找到CASS安装目录，打开SYSTEM文件夹，找到Acad.pgp文件：

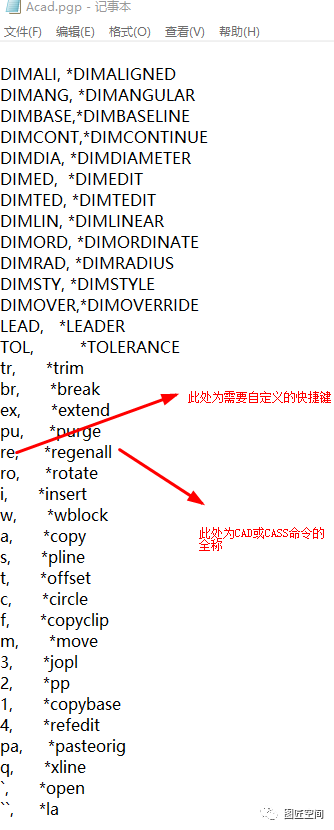

双击打开Acad.pgp文件，将鼠标移动至文件末即可以开始自定义：

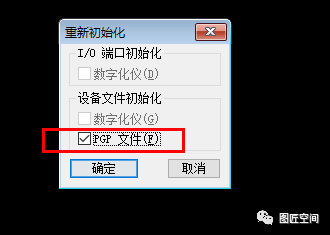

小知识：有些朋友在此修改完快捷键后，常规操作是保存一下这个文件，然后再重新启动软件，才能使更改的快捷键生效，小编这里就告诉大家，其实可以不用重新启动软件，只要大家敲入命令“reinit”，勾选PGP文件，然后确定即可！

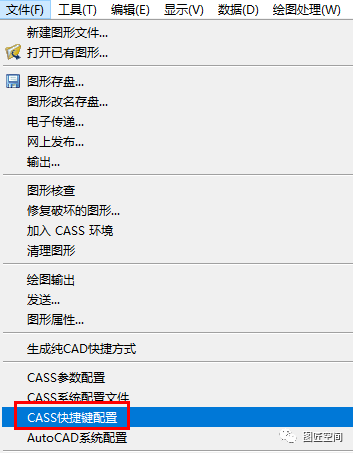

2、直接在软件中文件下拉菜单中选择“CASS快捷键配置”，根据提示进行快捷键配置。

二、EPS

     我这里以EPS2016 V5.0为例：

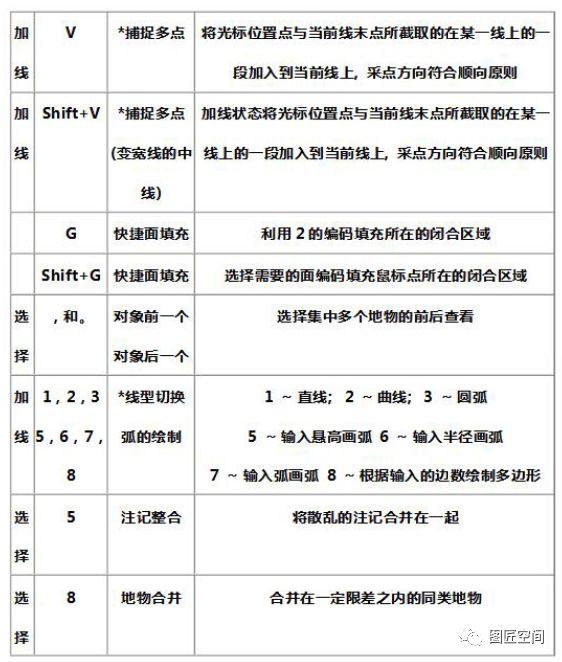

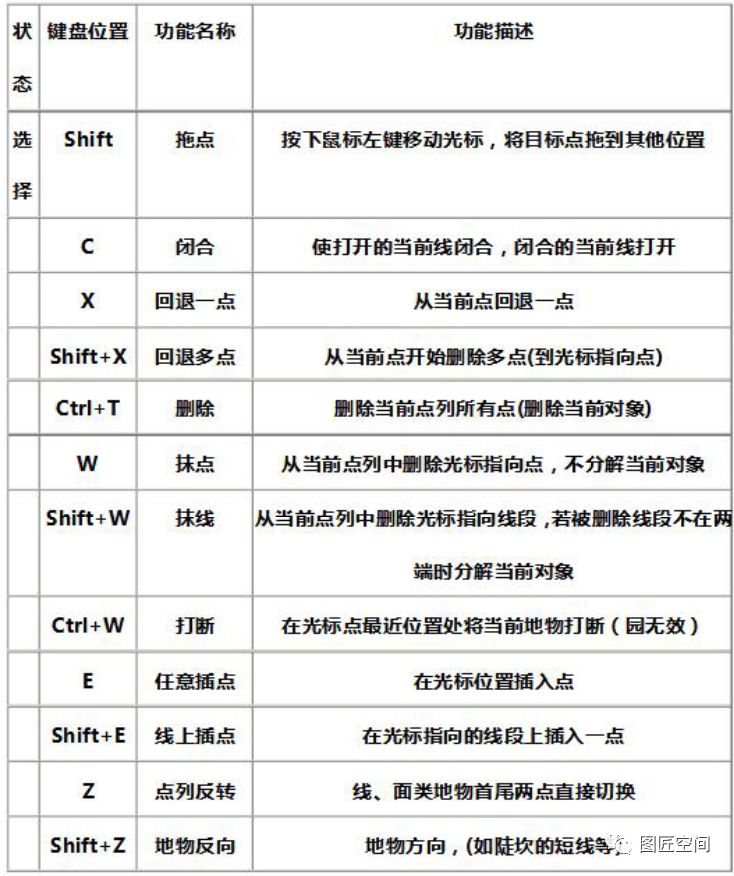

首先，先看看软件默认的快捷键都是哪些？

我们再来看看如何设置自定义快捷键：

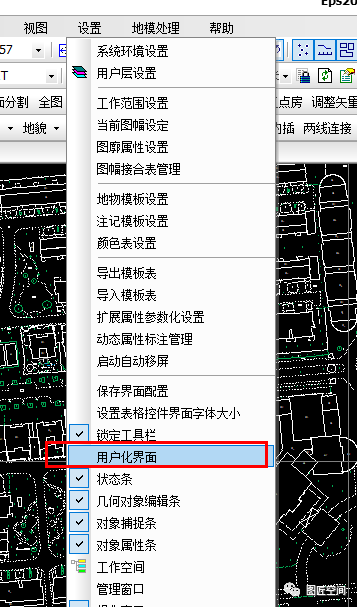

1、点击软件下拉菜单按钮“设置”，选择“用户化界面”

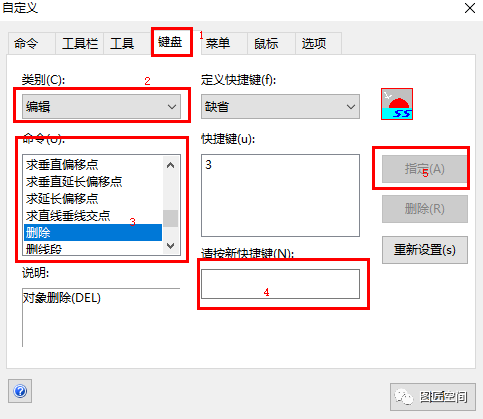

2、按照图片中的序号一步一步进行操作，即可完成自定义设置！

三、ARCGIS

     同样，我们也先来看看软件默认的快捷

Z：放大

X：缩小

C：漫游

V：显示节点

ESC：取消

Ctrl+Z：撤销

Ctrl+Y：重做

SpaceBar：暂停捕捉

Shift：添加至/取消选择

Ctrl：移动选择锚

N：下一个被选要素(切换覆盖的要素)

E：在Sketch工具、Edit工具和Edit Annotation工具间切换；

Shift：添加至/取消选择 Ctrl：移动选择锚 N：下一个被选要素 R：切换至旋转模式/从旋转模式切换 F：切换至要素模式/从要素模式切换

E：在Sketch工具、Edit工具和Edit Annotation工具间切换 L：在跟踪要素模式下将选中的注记要素旋转180度

O：在跟踪要素模式下打开Follow Feature Options 对话框

Tab：在跟踪要素模式下对注记放置的位置进行左右边的切换

P：在跟踪要素模式下对注记放置的角度进行平行和垂直方向的切换。

Ctrl+A：方位

Ctrl+F：偏转

Ctrl+L：长度

Ctrl+D：X,Y增量

Ctrl+G：方位/长度

Ctrl+P：平行

Ctrl+E：垂直

Ctrl+T：切线

Ctrl+Delete：删除草图

F2：完成草图

F6：绝对X,Y坐标

F7：线段偏转

T：显示容限

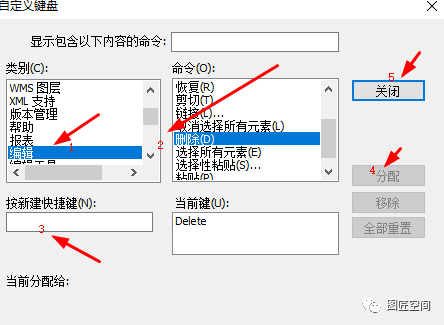

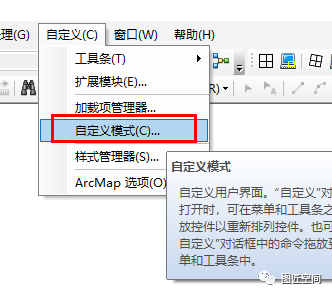

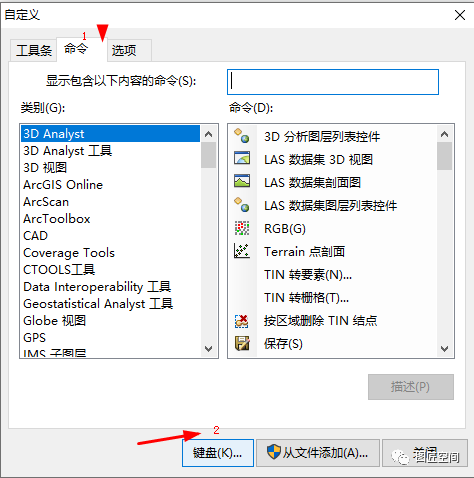

ARCGIS自定义快捷键看看如下操作：

以上是小编吐血整理，觉得好的看官，请点个赞！
