1 二阶压控低通滤波器

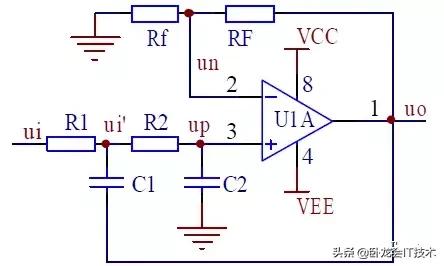

二阶压控低通滤波器电路如图所示,由R1、C1 及R2、C2 分别构成两个一阶低通滤波器,但C1 接输出端,引入电压正反馈,形成压控滤波器。
![99164a206e68b6f39ddcd667095fd186.png](https://i-blog.csdnimg.cn/blog_migrate/5e7b14cbab558d6cdfc27c92e8bcaedd.jpeg)

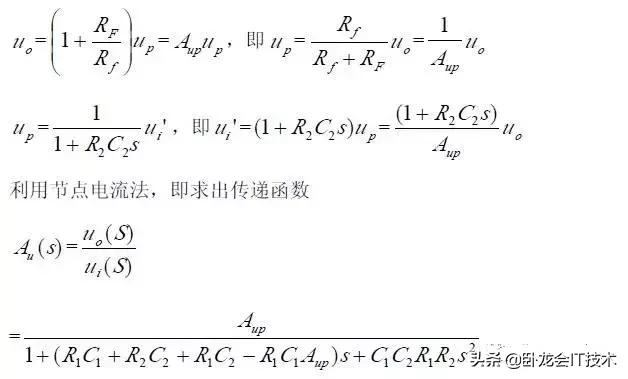

(1) 传递函数
![a73354bb86abcafbf41fdcc75e832a4b.png](https://i-blog.csdnimg.cn/blog_migrate/403356d9a320e901a0b6aec16847a5a5.jpeg)

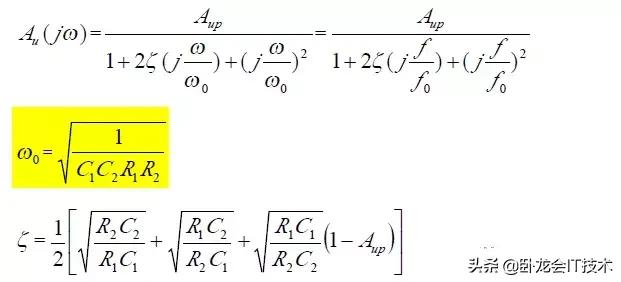

(2) 频率特性
![9cdb8e55cfda78fd1f7fcd68677248f3.png](https://i-blog.csdnimg.cn/blog_migrate/0ed868bf4e8ce2b451e4c7b7ce3557b3.jpeg)
可见该低通滤波器特点是阻尼系数ζ 由电阻R1、R2,C1、C2 的比决定;而固有频率ω0与R1、R2、C1、C2 具体数值有关,即ω0与ζ 独立可调,互不影响。

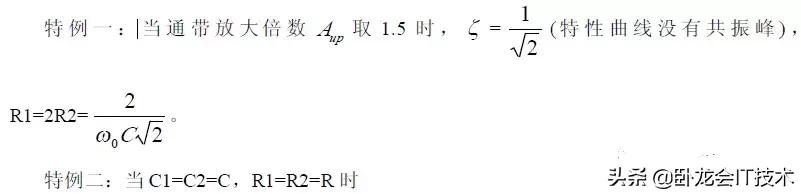

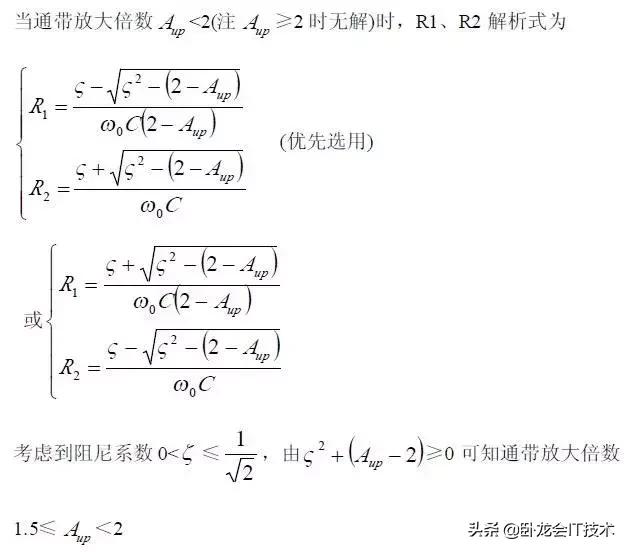

(3) 参数选择

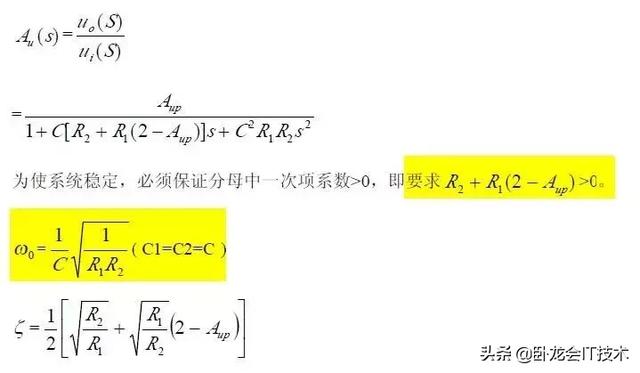

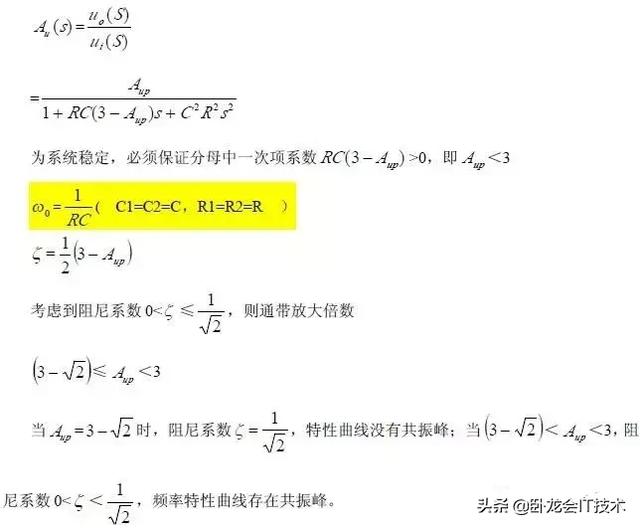

为方便参数匹配,考虑到标称电容种类较少,一般选择C1=C2=C。通过选择不同的R1、R2 满足特定的固有频率ω0 、ζ 。
![10ba59351f43452dad5e39e318db261b.png](https://i-blog.csdnimg.cn/blog_migrate/e0b9a99a9434f7838c649014d2f95da8.jpeg)
![55281acd7b6c4c01577dfd07f489b3a5.png](https://i-blog.csdnimg.cn/blog_migrate/63e0414cbe1eceeb8b1541a7ba1068d4.jpeg)
![cc7a03ed36c4d7c974e1e101639b88f3.png](https://i-blog.csdnimg.cn/blog_migrate/205c2a698b4a2c2dcaccf2b23b79e2c0.jpeg)
![9ef4d6aad2dafcc85424cb734d77c3c8.png](https://i-blog.csdnimg.cn/blog_migrate/d9a734ffcae8dfb55079e4717f944d4a.jpeg)
2单位增益二阶压控低通滤波器

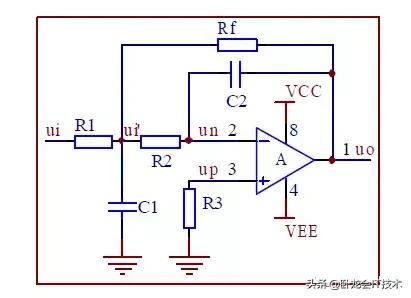

对于二阶压控低通滤波器来说,当通带放大倍数Aup =1(单位增益)时,图所示电路变为图所示,其中RF=R1+R2。
![1ae1dc3668c14b57a6b239b40f230d12.png](https://i-blog.csdnimg.cn/blog_migrate/90cbdd11b041819e255e40cffdc93153.jpeg)

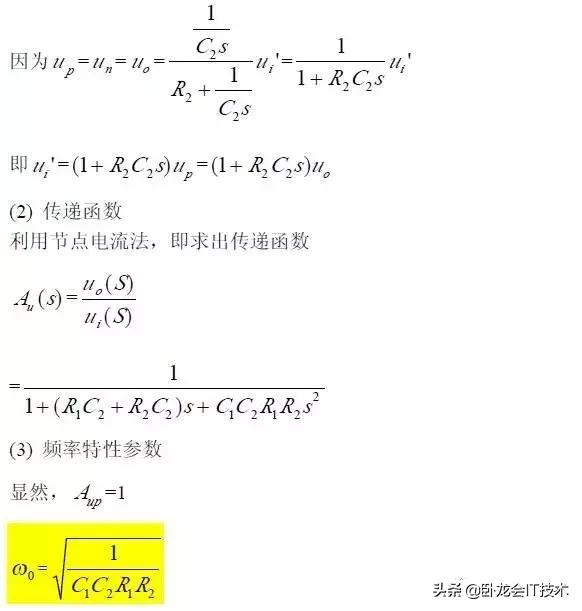

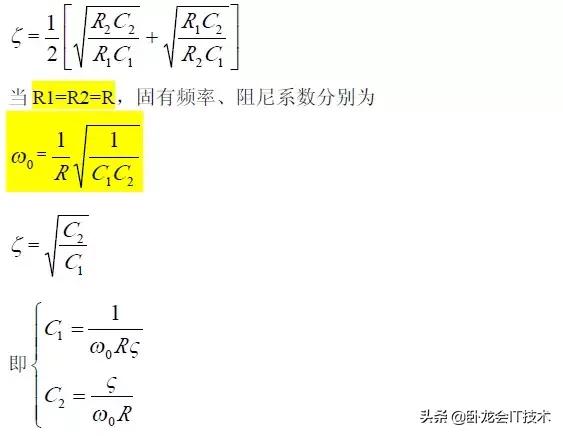

(1) 基本关系
![ed034f1e18a15155e61c9c5e1aa4a594.png](https://i-blog.csdnimg.cn/blog_migrate/fcfb4224fd6e8c899c2871b63e54ff45.jpeg)
![eda2ef8fe1fc043bfdf53cacfde9e0c1.png](https://i-blog.csdnimg.cn/blog_migrate/a5d36900b41bbbb3f3d81356a37bed67.jpeg)

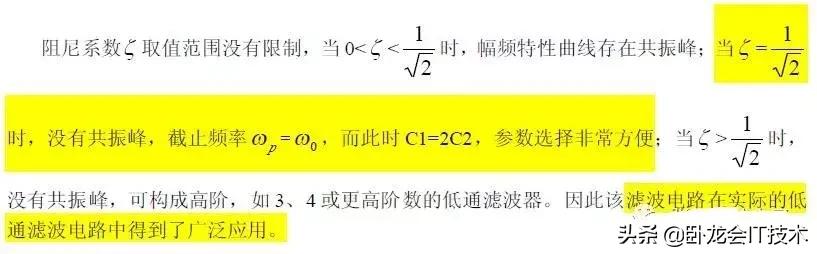

![44d6b212122991e293d0da0815528001.png](https://i-blog.csdnimg.cn/blog_migrate/b423338fc13d61a713ab4a1a07d9d8c0.jpeg)

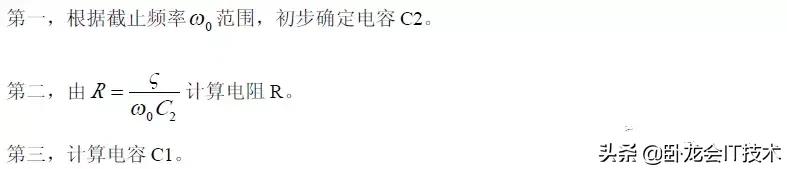

(4) 参数选择
在固有频率ω0 、阻尼系数ζ 已知情况下,设计步骤如下:
![edcf926d5fd4ff87efd9b9cd0fb49165.png](https://i-blog.csdnimg.cn/blog_migrate/de451c944b023c57f512b9de36557717.jpeg)

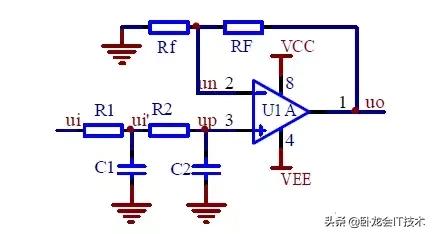

3二阶低通滤波器
![51fb96345032bdce26817fc5cfb23400.png](https://i-blog.csdnimg.cn/blog_migrate/2ac5394bf119892f041ea7ce00d30c1d.jpeg)
