十天学会SolidWorks钣金视频教程

主讲：溪风老师

第七天：SolidWorks钣金成形工具的使用和定制

钣金成形工具是SolidWorks钣金里面非常重要的命令，几乎所有的钣金冲压成形都是这个钣金成形工具做出来的，实际加工中也需要做相应的冲压模具进行加工实现。

1、 钣金成形工具的调用：

成型工具默认位置： C:ProgramDataSOLIDWORKSSOLIDWORKS 2016design libraryforming tools

也可以在设计库里面找到，如果没有设计库，大家需要自己添加，一般在:C:ProgramDataSOLIDWORKSSOLIDWORKS 2016design library

如果上面的位置没有文件夹，就需要重装软件，或者从别的电脑把这个文件夹拷过来也可以。

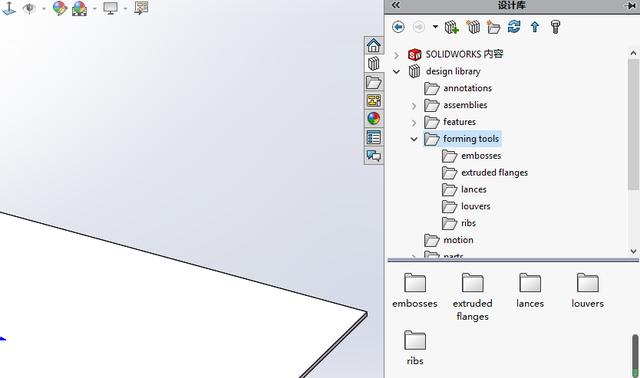

如上图所示：

SolidWorks默认提供了5类冲压成形工具的方式

Embosses 凸起或者凹陷形状

Extruded flanges 冲孔

Lances 切开

Louvers 百叶窗

Ribs 筋

2、 钣金成形工具的使用：

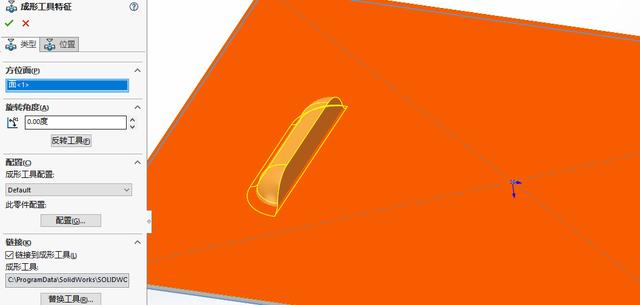

首先要有基体法兰，然后将成形工具拖动到要添加的面上，然后根据成形工具的属性卡进行设置，这里通过视频给大家演示。

3、 成形工具默认的尺寸非自己想要的尺寸怎么办？

钣金成形工具定制技巧：

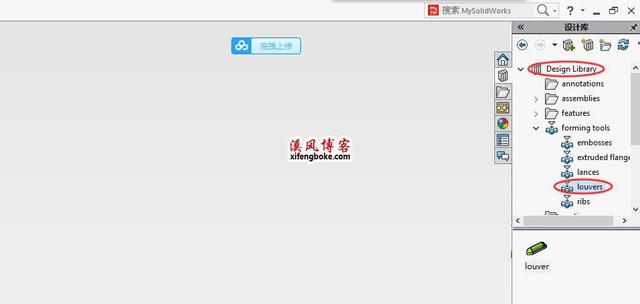

1、打开我们的SolidWorks，然后找到右边的导航，设计树-百叶窗-如下图所示：双击louver就可以打开啦

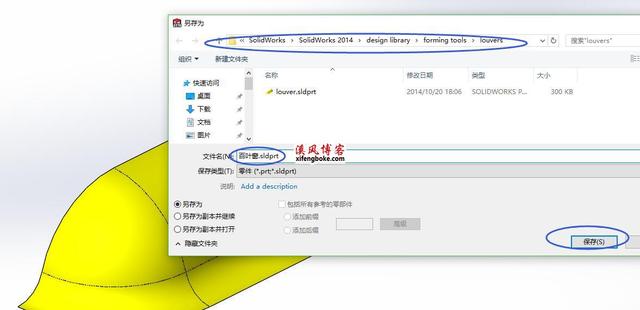

2、打开之后我们点击文件-另存为，然后自己命名就可以，这里以名字"百叶窗"为例，保存路径大家最好默认即可。

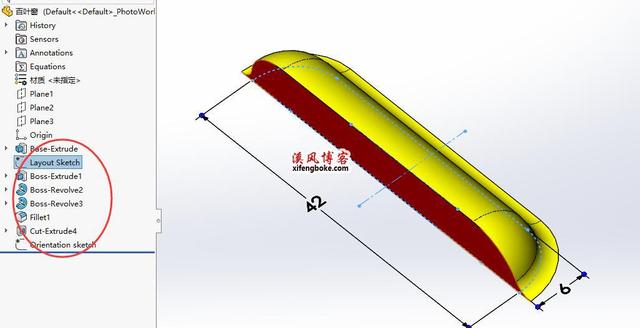

3、重新启动SolidWorks，然后双击打开我们的"百叶窗"就可以根据建模特征进行修改啦！

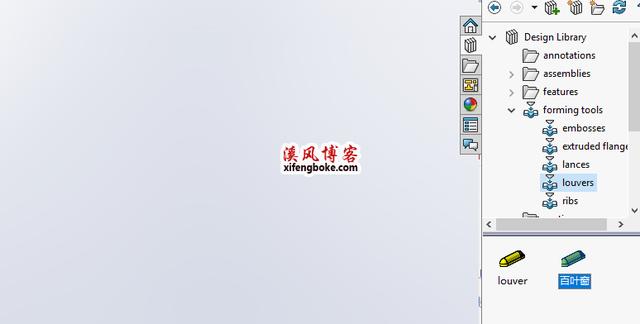

4、修改之后大家保存就可以了，下面就给大家说一下SolidWorks百叶窗的使用教程。

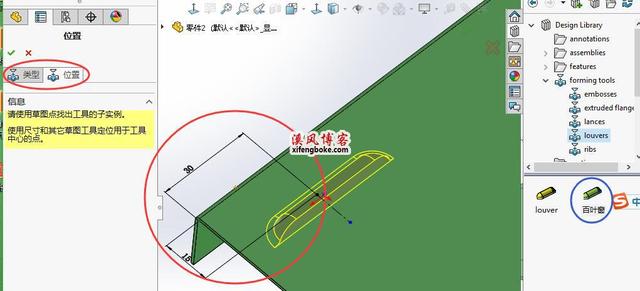

5、打开我们的钣金件，然后找到我们的百叶窗工具，鼠标拖动工具到我们要添加的面，然后进行属性的添加和尺寸的定位，如下图所示：

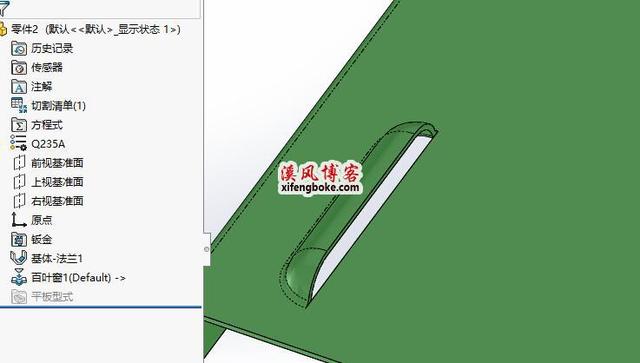

然后我们就可以根据自己的需要进行阵列就可以了。
