solidworks钣金插件_如何使用及制作SOLIDWORKS钣金成型工具？

点击蓝字关注我们

生活到处都离不开钣金件，钣金件是通过冲压、弯曲、拉伸等手段来加工的产品，通常用作零部件的外壳或用于支撑其它零部件。在钣金件加工工艺中冲压工艺是现在很常见的工艺，钣金冲压加工种类较多，常用的有冲裁模、弯曲模、成型模、拉伸模等。

在钣金设计中，成形工具的使用必不可少，成形工具是可以用作折弯、伸展或成形钣金冲模的零件，能够生成一些成形特征，例如百叶窗、矛状器具、法兰和筋。下面将详细介绍基于SOLIDWORKS的钣金成形工具的制作及应用。

操作步骤

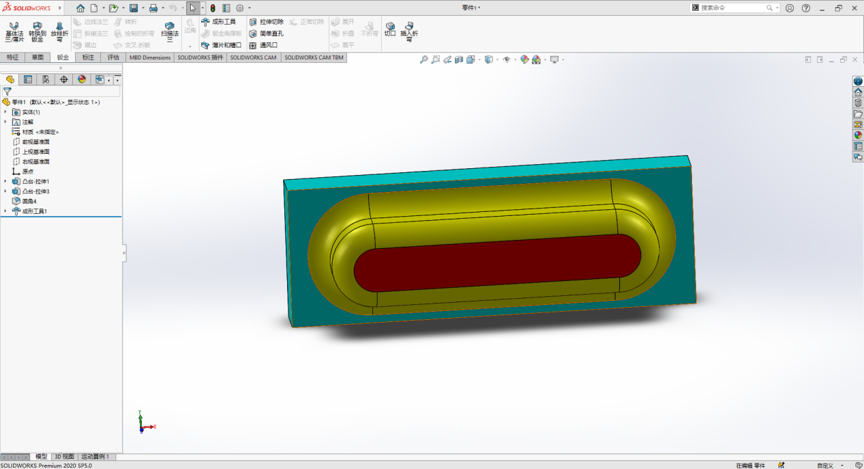

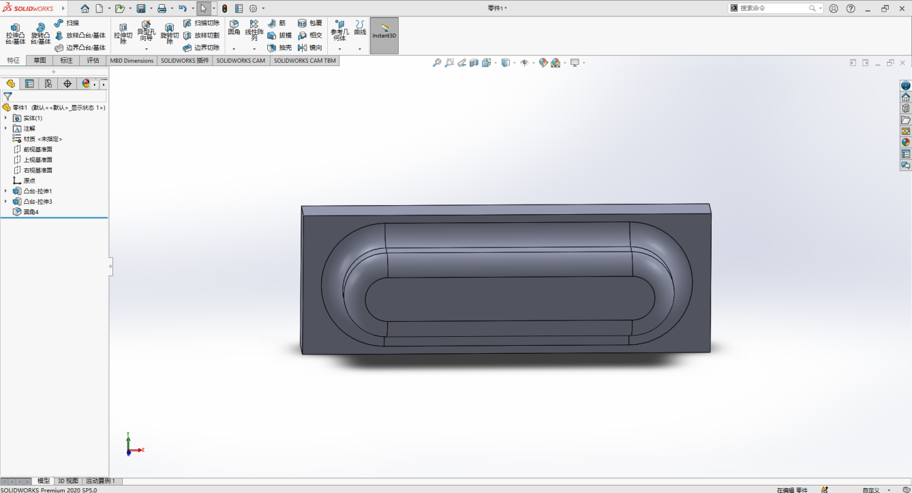

一、创建用于钣金零件的成形工具零件。

二、使用钣金栏目中的成形工具 PropertyManager 生成钣金成形工具。

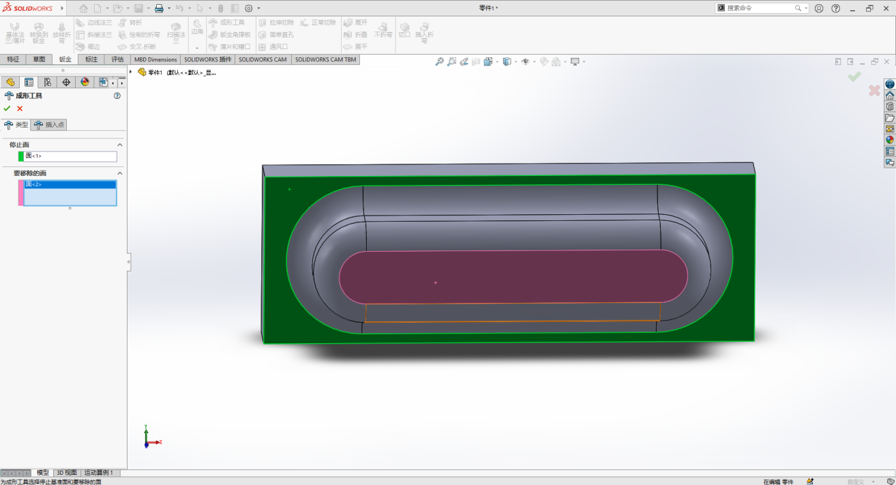

三、成形工具 PropertyManager

停止面是设定确定成形工具停止到的面，该面定义工具被推入到零件的深度。要移除的面设定要从目标零件移除的面。如果您不想移除任何面，可不选择。

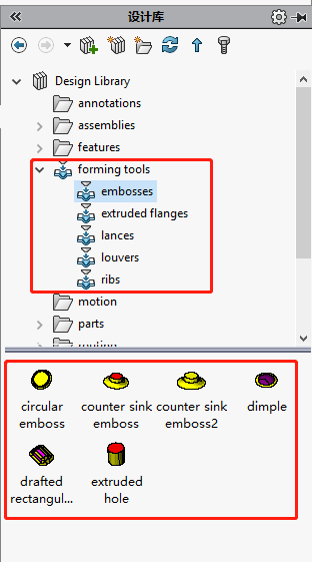

四、将成型工具添加到设计库

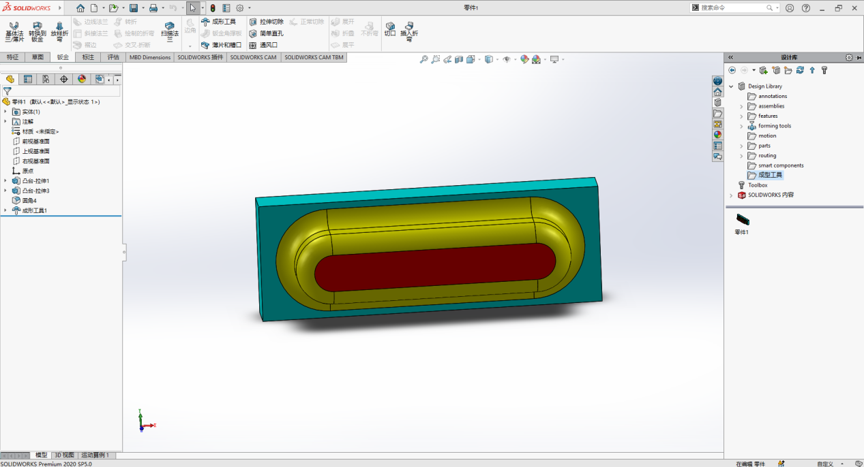

在将成形工具添加到设计库时，先在设计库中新建成型工具文件夹，再把成型工具零件保存至成型工具文件夹内即可。

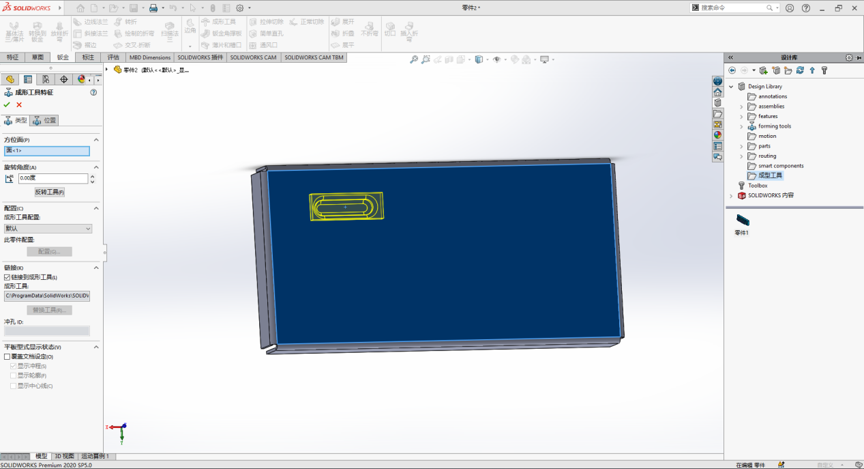

五、将成形工具从设计库拖动到您想修改形状的面上即可。

成型工具的位置可以调整SOLIDWORKS设计库中有自带的成型工具，红色面为要移除的面，可参考学习。

以上是在SOLIDWORKS中生成成形工具及使用的方法。

欲了解更多资讯或者使用教程可关注我司微信公众号或致电进行咨询。
