金相组织简单分析结果展示

知识点:影响材料性能的东西,包括:沉淀相大小,位置,数量,大小比。晶粒的大小,数量。

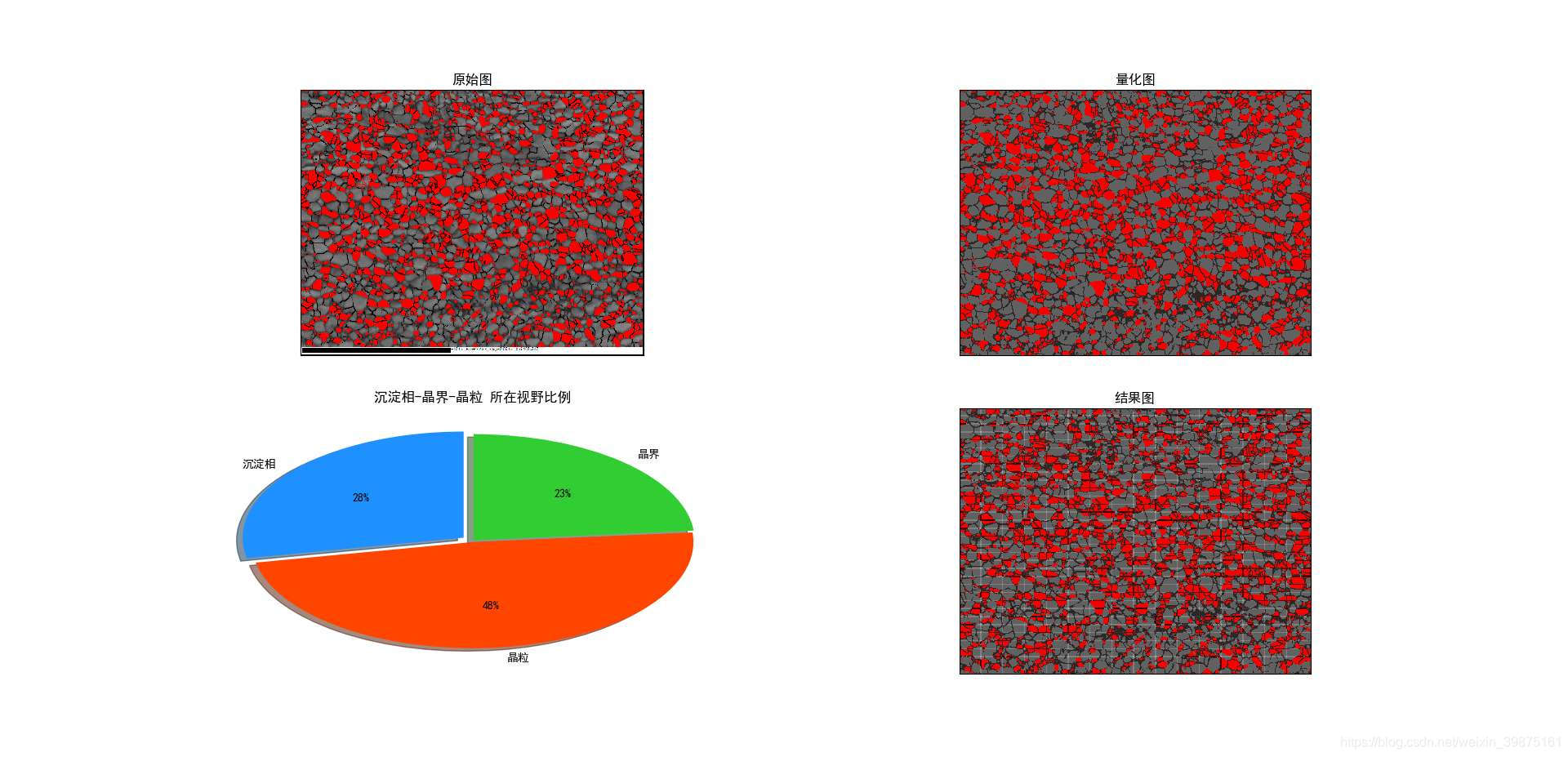

红色为沉淀相,灰色为晶粒,黑色为晶界。

上图为一部分结果 ,后面的结果不变展示,只提供步骤。具体操作简单介绍下。

1 提取ROI,把图中的文字和标准去掉,只留下金相区。

2 图像的量化,这个过程很简单,可以用knn,也可以用简单的分色域。我用的是knn。

结果分析1 :统计各个颜色的百分比。这里统计的是

3 画出网格线,图中的网格线只是示意图。实际要更小,并且分析每个格子中的沉淀相和晶晶粒百分比,选择颜色站比多的用来填充。说实话,这么处理出来的图我不知道怎么分析。


4 对量化的图片增强,使晶界连通。

结果分析2: 统计每个沉淀相的形心,与境界的位置,这个图的分析并不好。

结果分析3: 分别统计沉淀,晶粒的个体面积,分两个,大小,作出可是画图。5


用切割图片的方法,多进程处理,加速算法。加速前用时23秒15,加速后,13秒52。

设备 window+pycharm  i7 8代 16G  GT1070
