本文介绍了如何使用Python和Graphviz库从Excel数据生成股权架构图。通过pandas读取Excel数据，循环处理每条记录以创建节点和连接。详细步骤包括Graphviz的下载安装、环境变量配置以及Python库的安装。最终代码示例展示了如何绘制包含或不包含股权比例的图表。

摘要由CSDN通过智能技术生成

今天我们学习下如何用python快速生成股权架构图，过程比较简单，比较适合刚学习python的朋友练习。

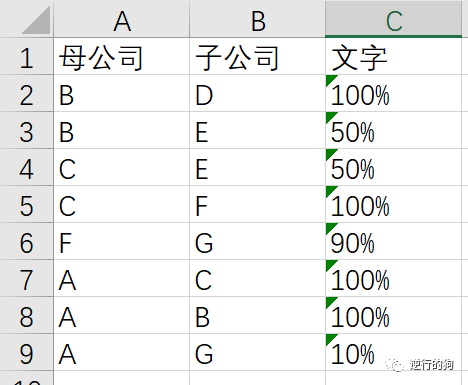

比如，我们的想法是将在Excel中填写好的关系数据维护好后，一键生成对应的股权架构图。

代码

#!/usr/bin/env python3
# -*- coding:UTF-8 -*-
# Author: nigo
from graphviz import Digraph
import pandas as pd

def read_excel(path,sheet_name):
    """TODO: 读取excel工作表数据
    :path: 文件路径
    :sheet_name: 工作表名称
    :returns: 表数据pd
    """
    df = pd.read_excel(path,sheet_name,index_col=None, keep_default_na=False)
    return df


if
