博图中fb与多重背景数据块_STEP7中如何生成和更新多重背景？

说明：

如果在结构化编程时经常使用功能块，那么在每次调用 FB 时都要为其指定一个单独的背景数据块。对于非常小的FB, 它的背景数据块经常由很少的几个字组成。当频繁调用和指定背景数据块给这些小的 FB 时，程序会变得非常不清晰，或者 DB 块的数量会达到 CPU 所支持的最大数量。

由于一个背景数据块可以长于 FB 实际需要的长度，因此多个背景数据块可以合并成一个多重背景。但是，这种合并必须在一个 FB 中通过编程完成。

一、编程多重背景和更新修改过的背景：

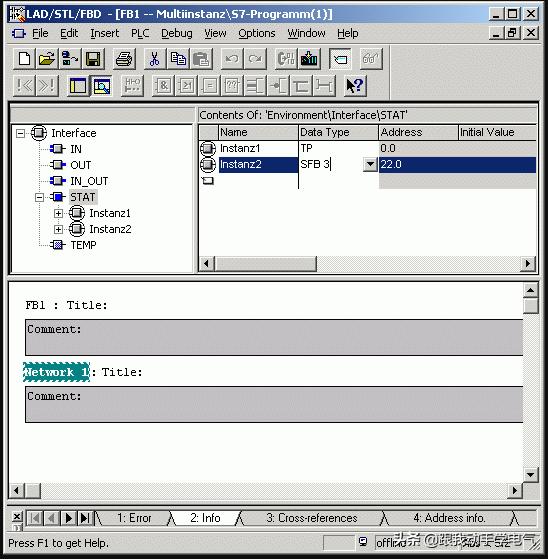

1、在 SIMATIC Manager 中，打开你希望生成多重背景的 FB。在静态变量定义部分，输入多重背景的名字，数据类型为 FB 或 SFB。

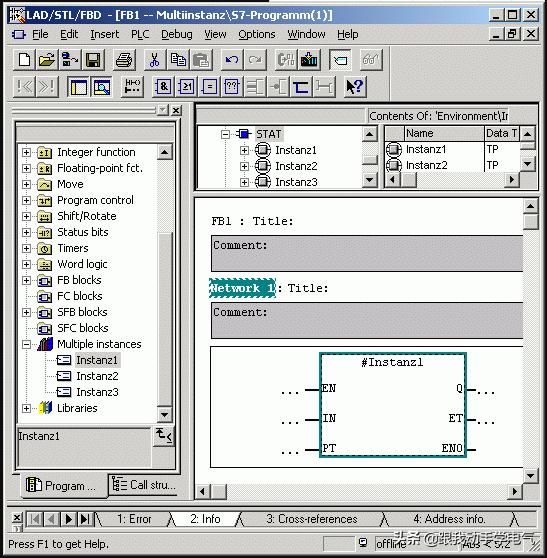

2、在程序中调用多重背景，可以在多重背景中的目录中选择托拽它到 NETWORK 中，也可以用 CALL 指令 调用它。

3、现在设置程序块的输入和输出并保存。就可以在程序(例如 OB1)中使用多重背景来调用 FB。创建一个背景数据块以供监控。

注意：
