戳上方 蓝字  "技成PLC课堂”  关注我们哦！

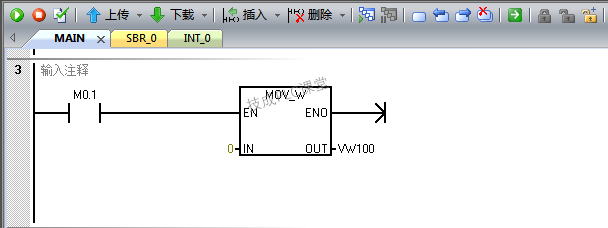

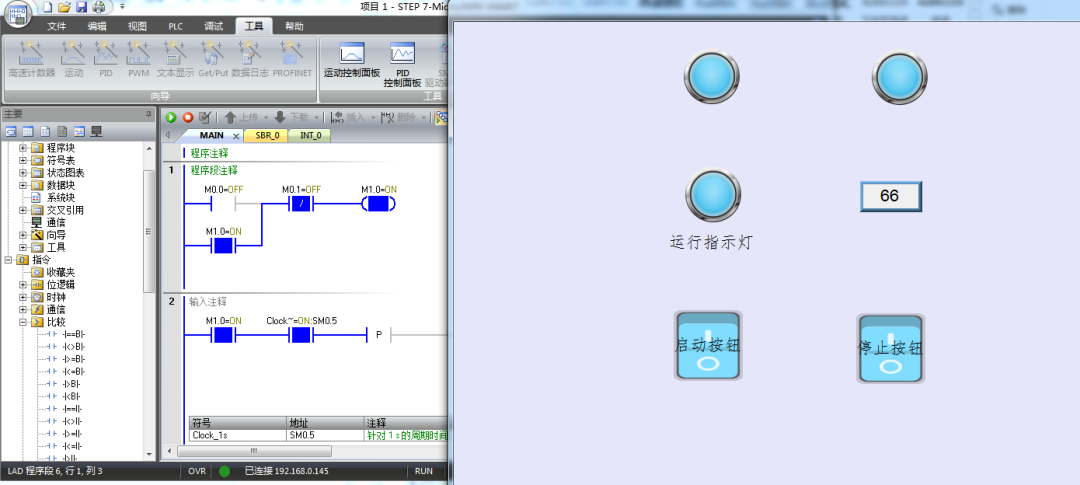

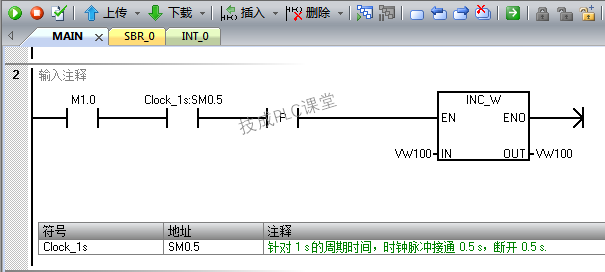

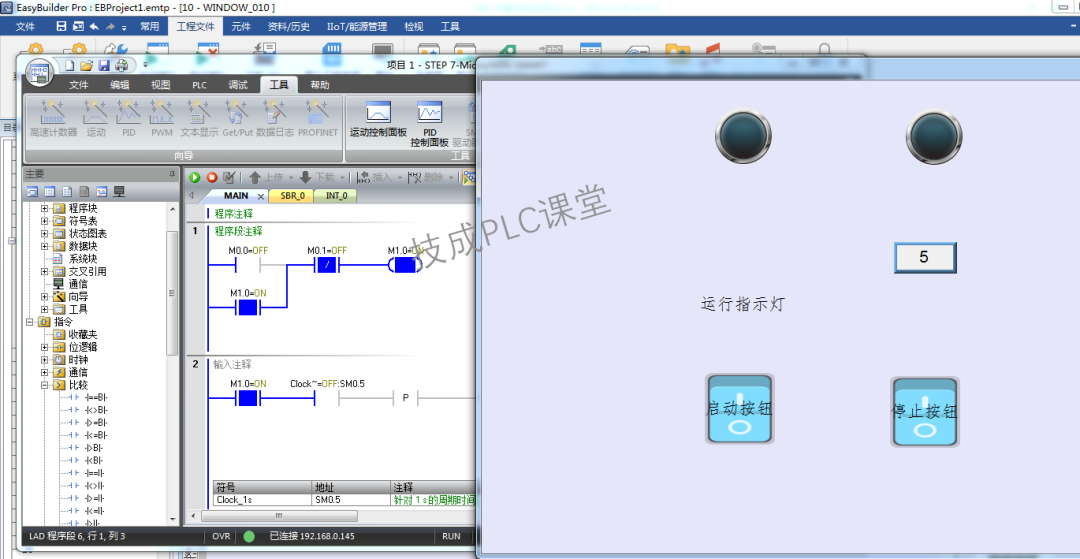

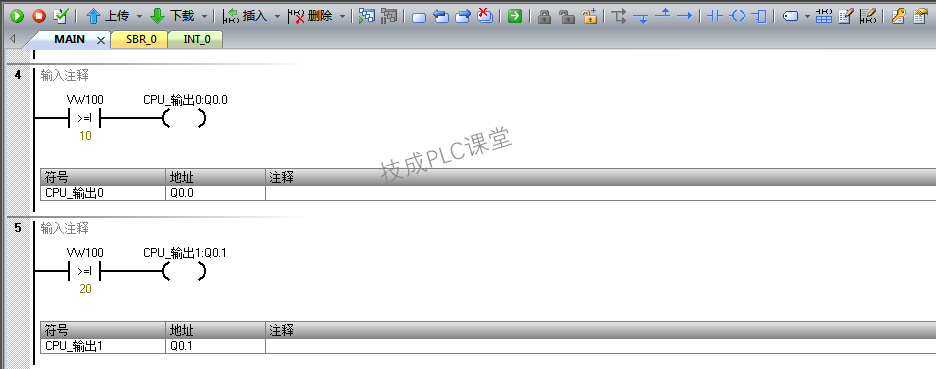

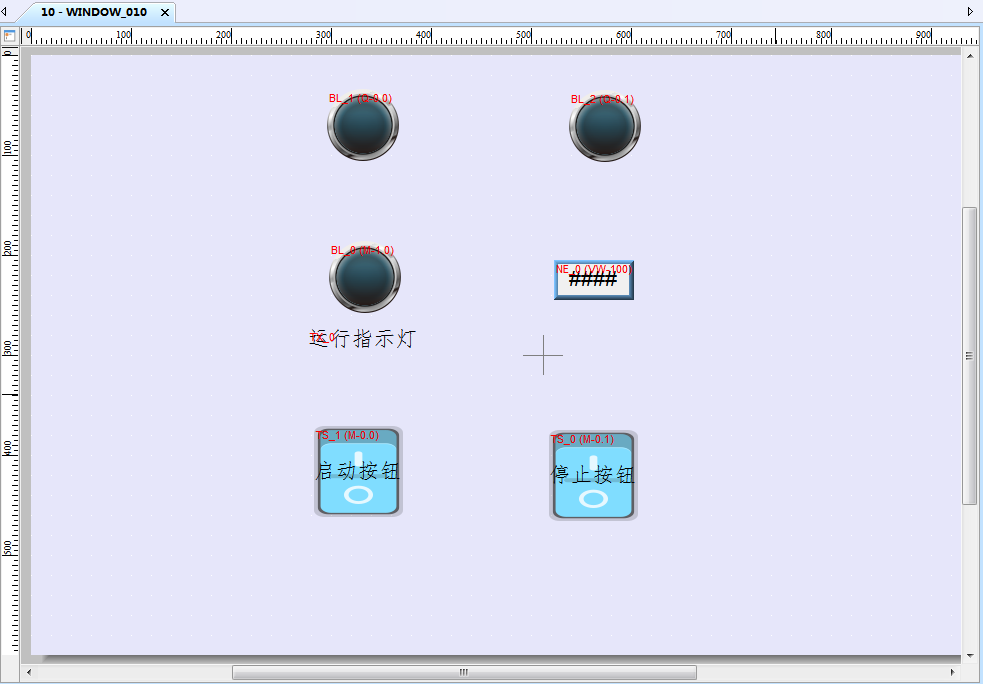

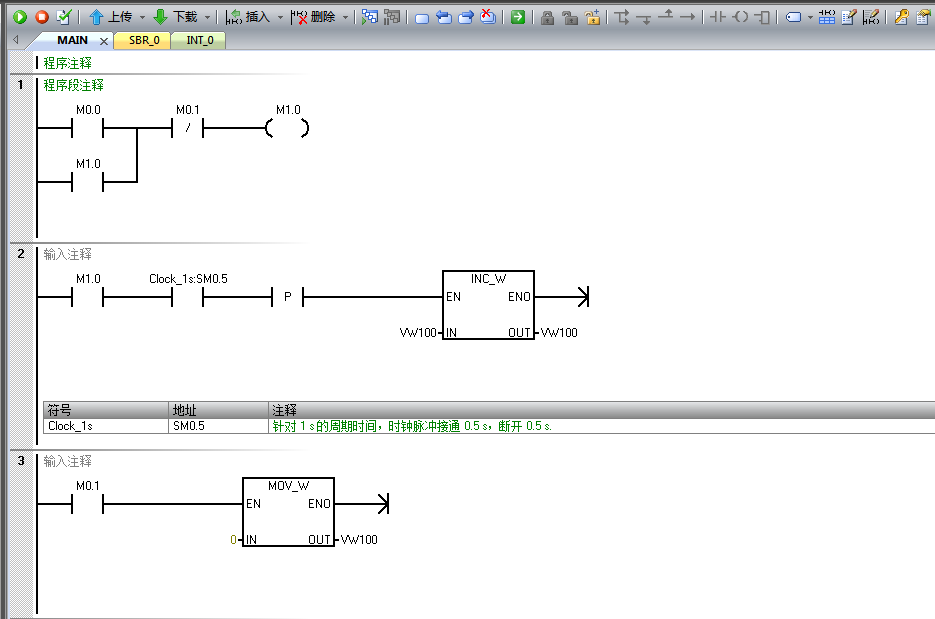

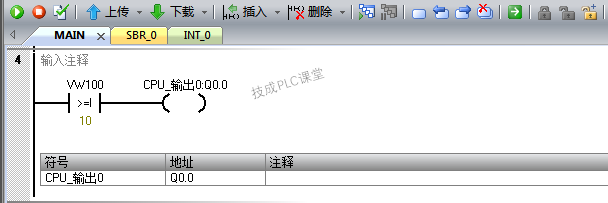

今天呢？给大家带来INC_W(自加一指令)的应用，如何在程序上体现它的功能，下面就来吧？01程序上应用 第一步：(我们先来看两段程序，你们知道下图程序是什么意思？如何工作的吗？) df9e8ce89eda0a6c0102e48c283c5b58.png 4f2ec25a5ae1b479eb4307704a0bf924.png 第二步：(编写上图程序) 程序段一：编写一个启保停电路 程序段二：用启保停线圈的常开触点来触发SM0.5(0.5秒脉冲)—沿脉冲(上升沿)—INC_W(自加一指令)IN：VW100 OUT：VW100。 程序段三：用启保停程序中M0.1停止按钮常开触点来触发MOV_W传送指令，IN：0 OUT；VW100。 程序段四：用比较指令大于等于整数来比较VW100数值10来触发线圈Q0.0。 程序段五：用比较指令大于等于整数来比较VW100数值10来触发线圈Q0.1。 ffd80114f3e6ae808a353d6da93462a7.png a991cf0dce4b008f5c732512ceee36dc.png c91345a638c478b021c932cf62c7083d.png 8405c05b985d3242ec604630f2f449b3.png 8405c05b985d3242ec604630f2f449b3.png02威纶通触摸屏画面编写 组态画面 启动按钮、停止按钮、运行指示灯、Q0.0指示灯、Q0.1指示灯。 475c7eb6a8d010922687028cbfcaf1ea.png03演示画面 b411377190681ea35bf5e21a0940a38a.png ce6e21829a70cb5dd62ba6623252ce32.png

(技成培训原创，作者：徐陈爽，未经授权不得转载，违者必究！)
