vlan配置_网络工程师零基础入门:VLAN配置篇


前言

VLAN作为数通领域最基础的技术,项目中使用非常多,那么VLAN如何配置呢,下面以华为交换机为例,为大家介绍VLAN配置。

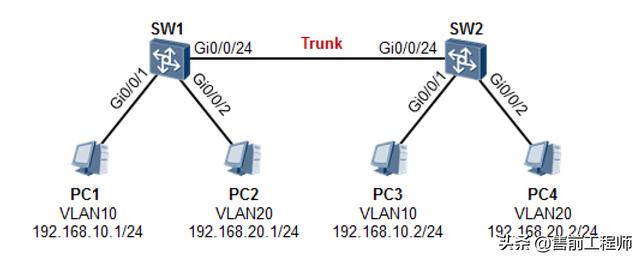

1. 本拓扑包含两台交换机及四台PC;

2. 四台PC分别被规划到两个VLAN,VLAN10及VLAN20;

3. PC的IP规划如图所示,VLAN10使用192.168.10.0/24的地址空间;VLAN20使用192.168.20.0/24的地址空间

配置要求

1. 根据图中所示,在交换机上创建相关VLAN;

2. 将PC所连接的端口划分给相应的VLAN;

3. 配置完成后,仅在交换机上查看VLAN即可。

步骤及配置

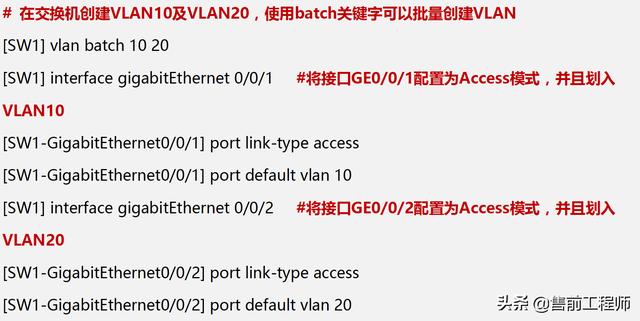

SW1的配置如下:

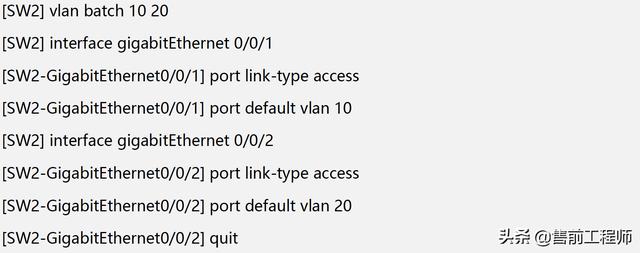

SW2的配置如下:


完成上述配置后,我们来检验一下:

[SW1] display vlan

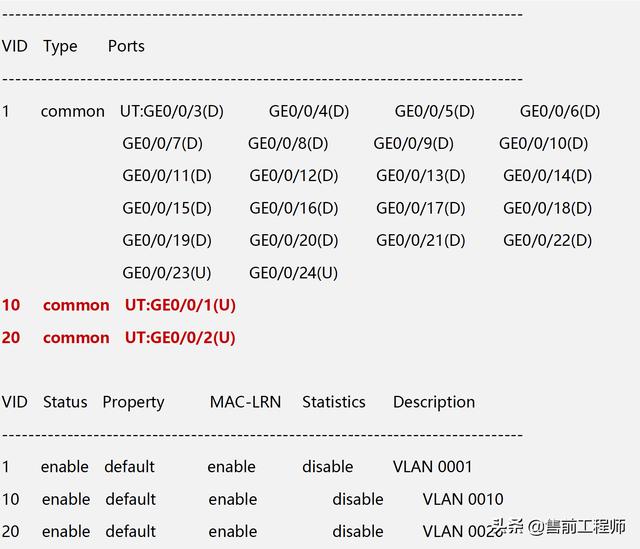

我们看到本机一共有3个VLAN:1、10、20,其中VLAN1为默认VLAN,在默认情况下,交换机的所有端口均划分到VLAN1。经过我们上述的配置后,可以通过display vlan命令看到VLAN10中已经添加了GE0/0/1接口,VLAN20中已经添加了GE0/0/2接口。
