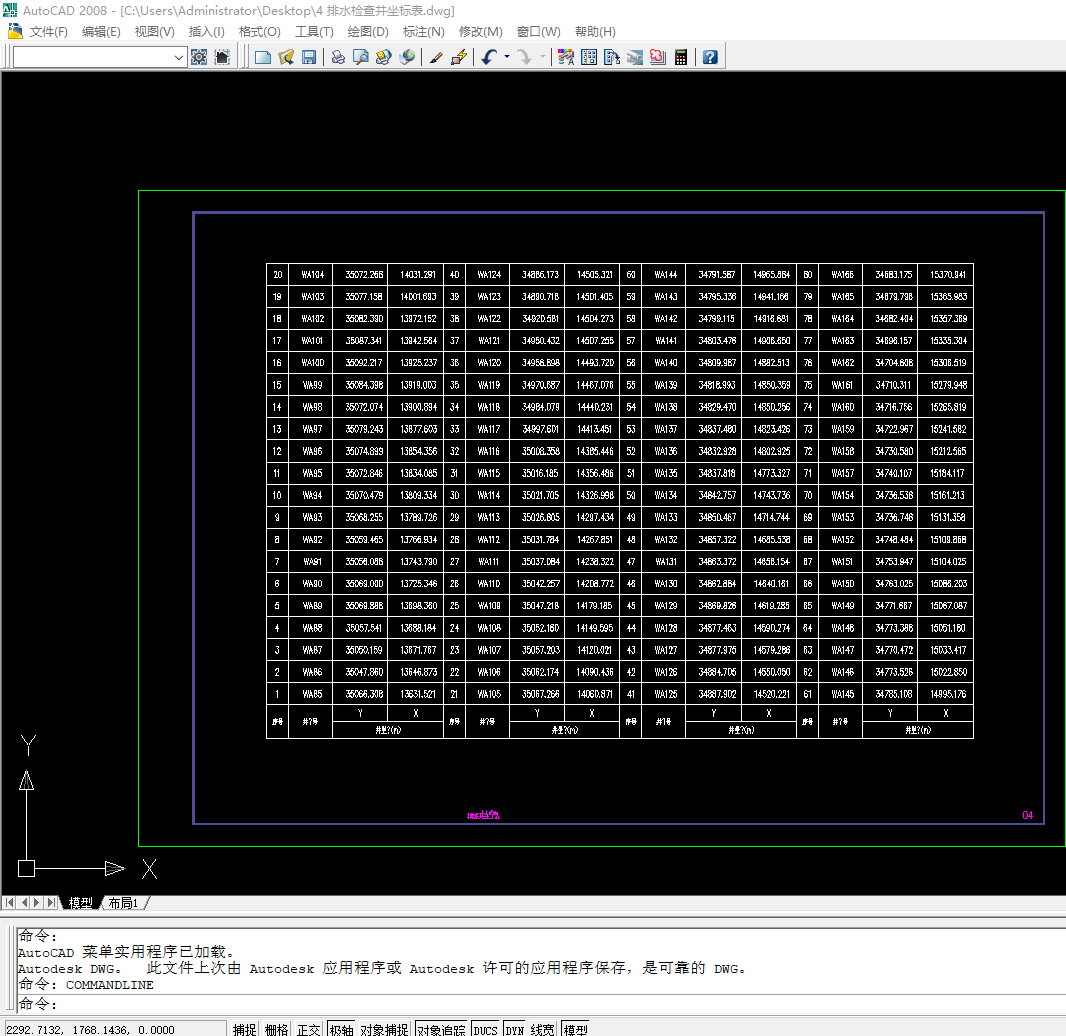

我们在测量放样过程中，会遇到很多点的坐标需要输入到手簿里面，如果坐标文件是Excel表格、txt文本文档、Word或者dat文件都还好说，但如果遇见CAD里面的表格坐标文件就会很麻烦了，如图1所示，相信很多人刚看到这张图，懵逼了，这怎么操作呀？怎么提取坐标？大多数人可能会选择在手簿里一个一个输入。我在一次偶然的RTK培训会上向一位资深老测量员师傅学到了CAD中的表格坐标输出成Excel表格的方法，接下来分享给大家以备不时之需，欢迎大家点击收藏。

图1

首先我们需要安装一个小插件。

温馨提示：在今日小科微信公众号后台回复关键词“CAD”，即可下载CAD表格输出到EXCEL-c2e.VLX小插件。

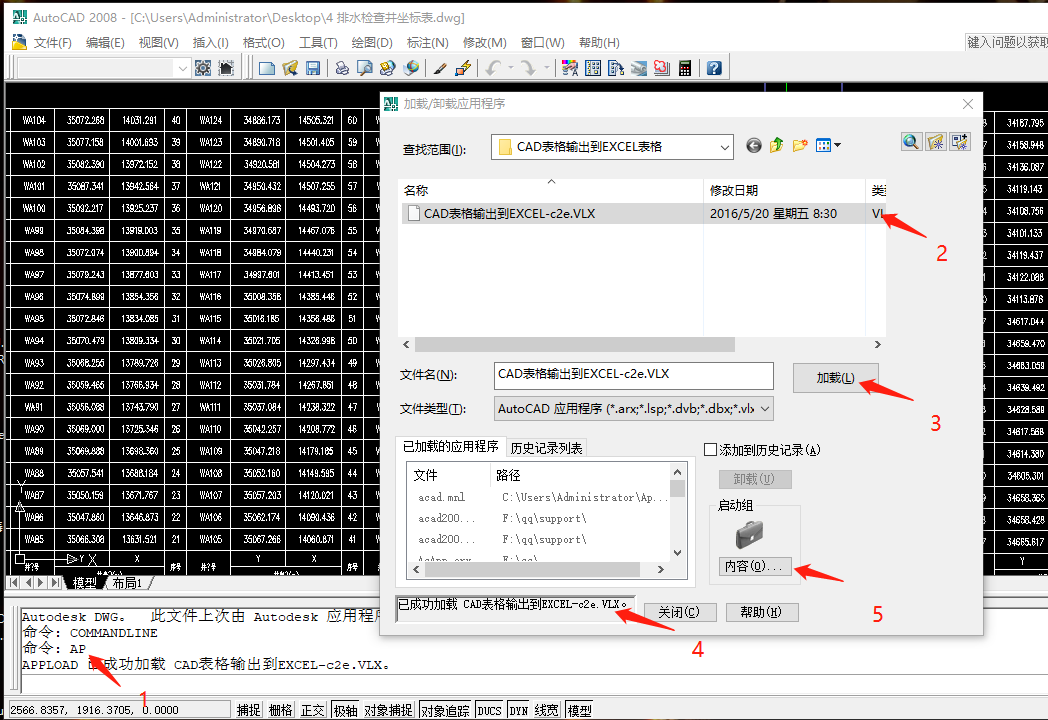

之后打开CAD软件，输入命令“AP”敲回车键，选择插件，点加载，当加载成功后，点击内容，如图2所示：

图2

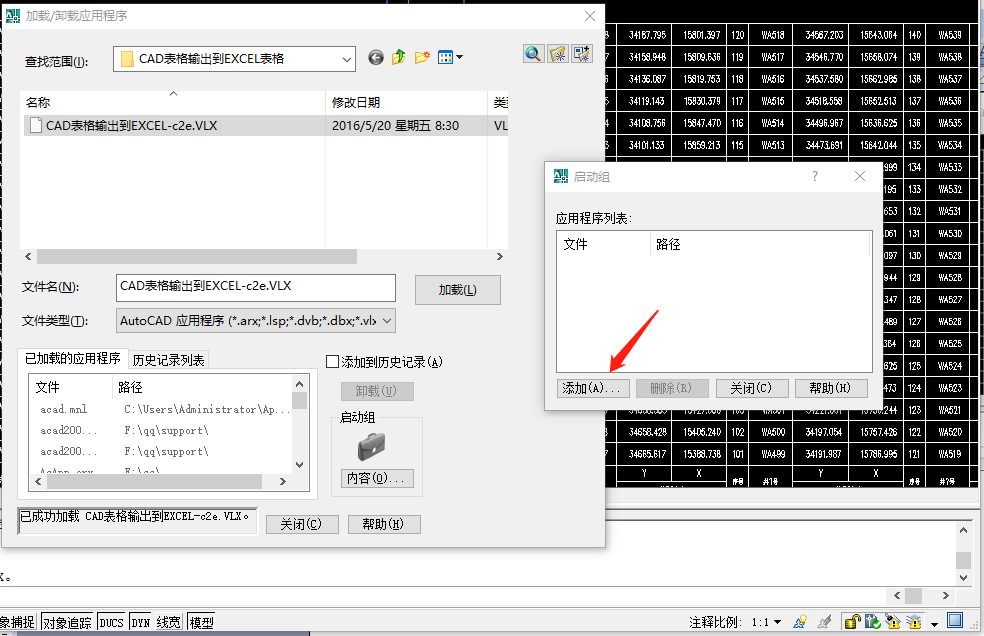

再点击添加，如图3所示：

图3

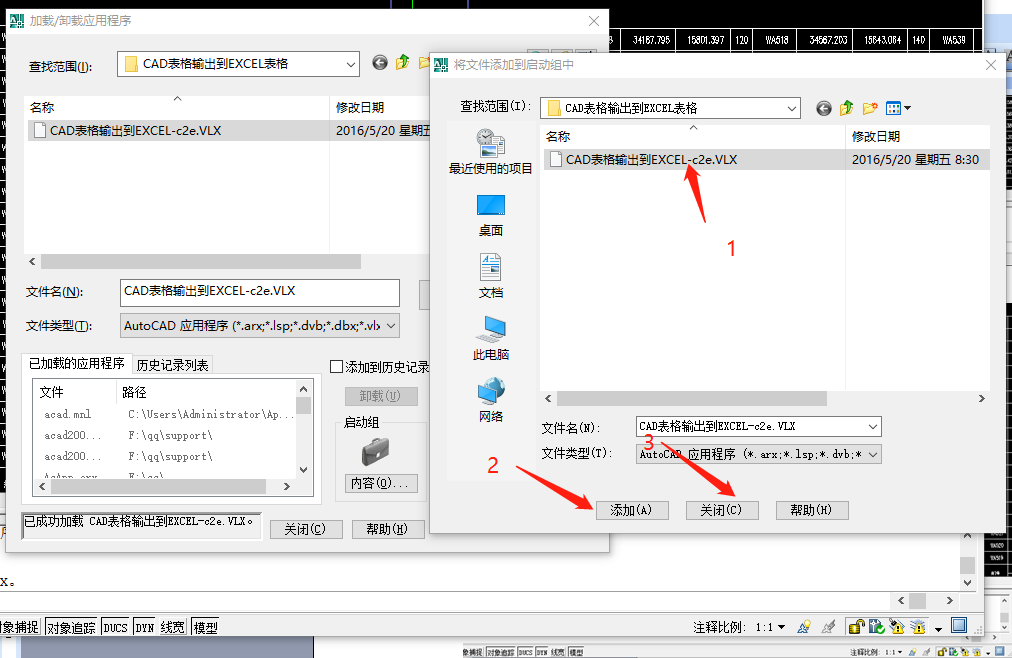

选择插件点添加，再点关闭，如图4所示：

图4

此时插件安装完毕后就可以提取CAD的表格了。

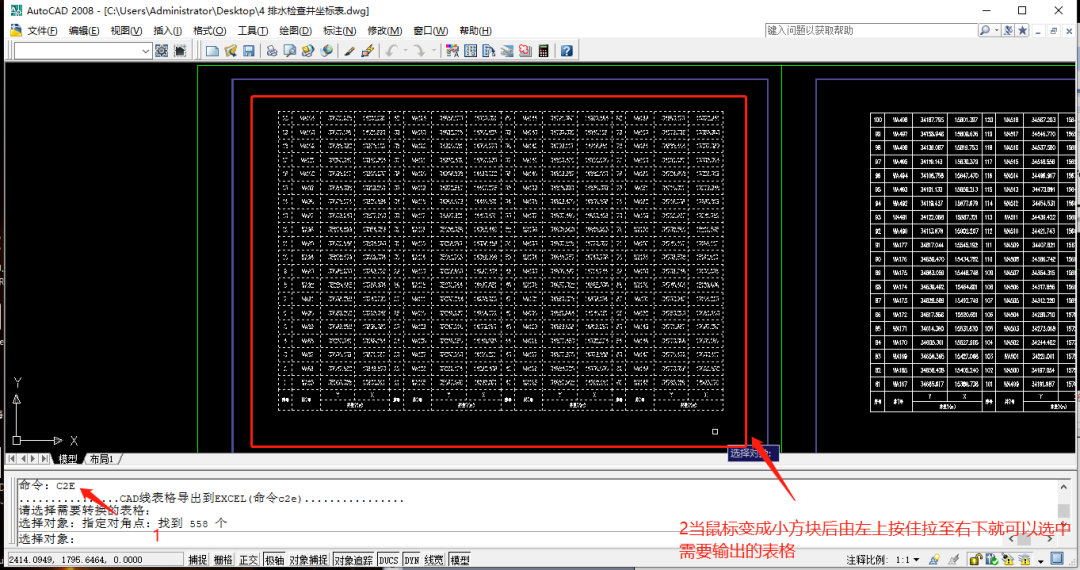

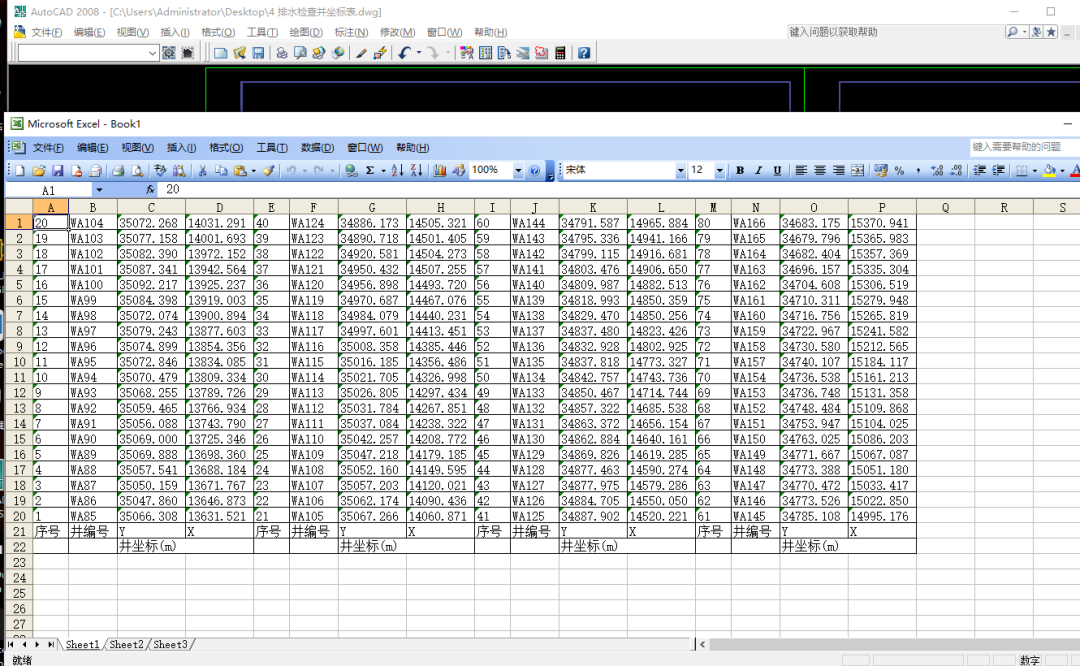

打开CAD的表格文件输入命令“C2E”按回车键，然后框选需要导出的表格(注意表格不能为块，如果是块线框选输入“X”将其打散)再敲回车键，excel表格就出来了，如图5所示：

图5

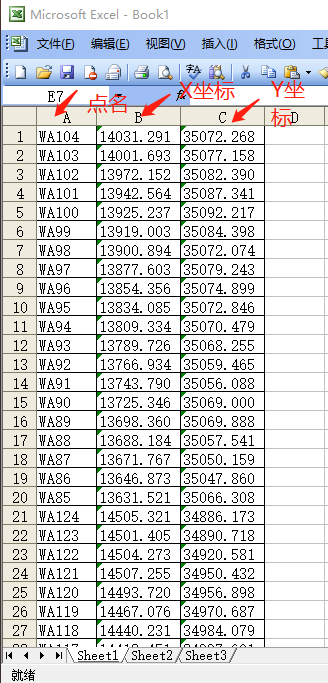

之后将表格简单整理成如图所示的样子(只留点名和坐标多余的都删点标题也不要)如图6所示：

图6

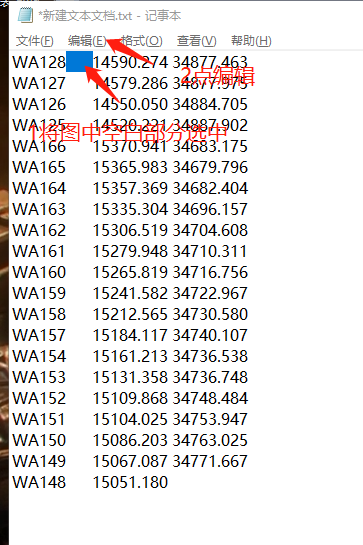

将更改的坐标选中右键复制，新建一个文本文档，粘贴，将点名与坐标空白部分选中复制，点编辑，替换，如图7所示：

图7

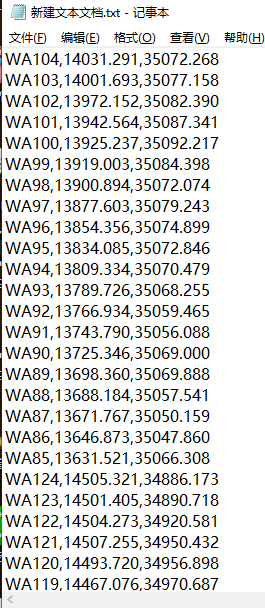

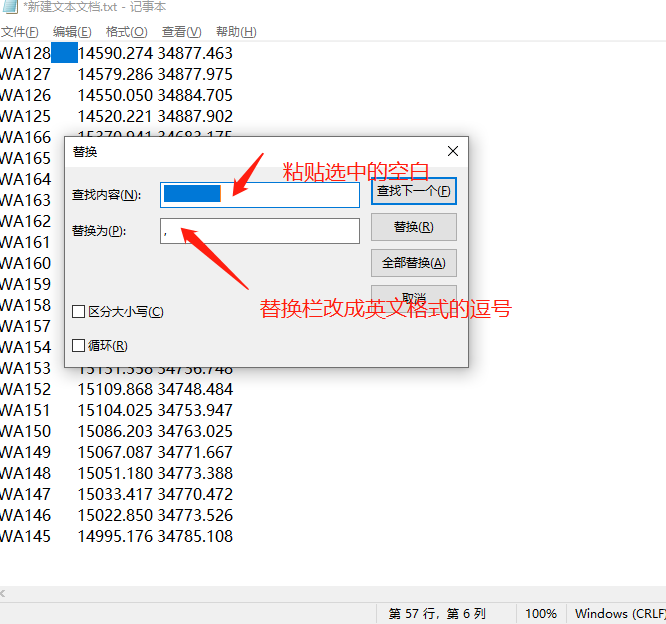

在“查找内容”栏里粘贴之前复制的空白部分，在“替换为”栏里输入英文版的逗号“,”，点替换，这样数据就可以导入到工程之星5.0里了，如图8所示：

图8

科力达H5手簿开机后接数据线到电脑，读出“H5”磁盘后打开，选择“内部存储设备”，找到“SOUTHGNSS_EGStar”，选择“Input”将改好的文本文档粘贴进去就可以了。

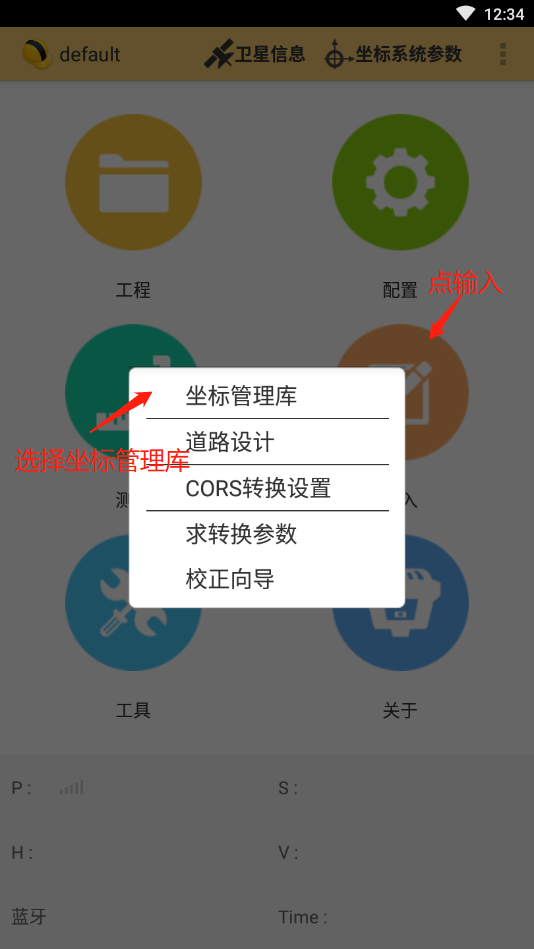

打开工程之星点输入，坐标管理库，如图9所示：

图9

选择导入，如图10所示：

图10

文件类型选择txt-Pn,x,y,h,Pc，如图11所示：

图11

再在下面的路径里选择“SOUTHGNSS_EGStar”，选择“Input”找到改好的文档，点确定就导入到手簿里了。
