当面对一大堆的图纸和数据的时候，大家都希望有一个功能或工具能一次性将他们都处理完，因此大家非常喜欢批量工具。群里经常有人讨论批量打印工具。

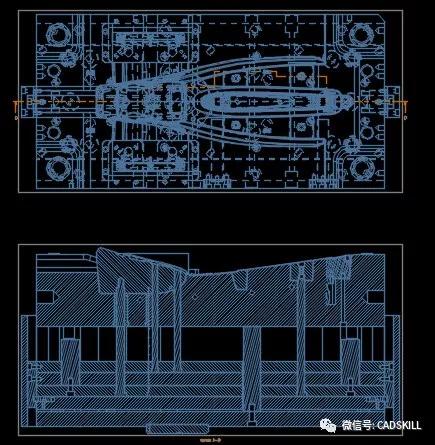

有时候我们从其他软件，比如UG输出的DWG图纸中，会将一些图形自动输出为图块，而且图块名称是自动命名的，当想将两张图纸复制粘贴到一起的时候，就会出现大量的同名但定义不同的图块，复制粘贴后会发现图纸会变，如下图所示。

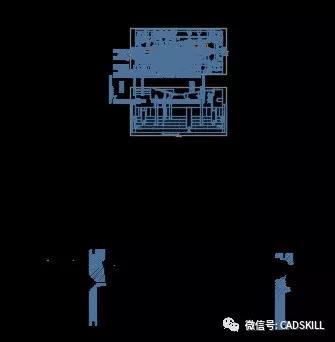

粘贴到另外一张图后变成了下面的样子。

CAD图形粘贴到另一张图后为什么会变？如果出现这种情况，唯一的解决办法就是将其中一张图纸中的图块重新命名。如果是常规图纸，我建议大家找出同名的图块进行重命名，这个在复制粘贴时命令行同时会有提示。修改单个图块的名称很简单，很多人都会。但如果图块比较多，一个个修改起来很麻烦，其实使用一点小技巧就可以对图块批量进行重命名。比如上面的图纸是从UG转出来的，里面的填充都转换成了图块，而且都被命名为HATCH+编号，块名不是自己能控制，而且同名的图块非常多，就只能对图块进行批量重命名，也没有更好的办法了。

重命名的基本操作方法

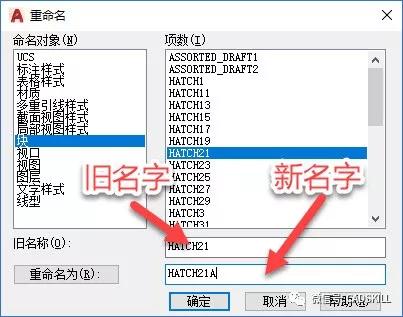

重命名RENAME的基本操作很简单，输入REN回车打开对话框后，先在左边选择需要重命名的类别，然后在右侧选择要修改的样式或图块，然后输入一个新名字即可，如下图所示。

要批量重命名，最主要的技巧就是怎么批量选择如何定义样式或图块的新名字，下面就以图块为例来介绍批量重命名的技巧。

如何批量选择和重命名图块？

在CAD重命名命令的帮助中并没有相关批量重命名的技巧，其实批量重命名主要问题就两点：如何多选，如何定义新名字，而最重要的是知道如何使用通配符。

1、多选的技巧

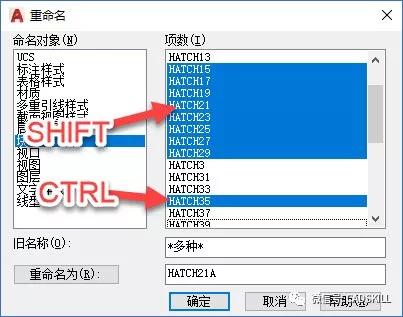

在选择图块名的时候，可以直接在列表中选择，也可以利用名字输入框选择。在列表中选择的时候可以利用SHIFT键和CTRL键多选，按住SHIFT可以在列表中选择多个连续的图块，按CTRL键可以在列表中添加选项，这是WINDOWS常规的选择技巧。当这样选择后，图块名显示的是*多种*，如下图所示。

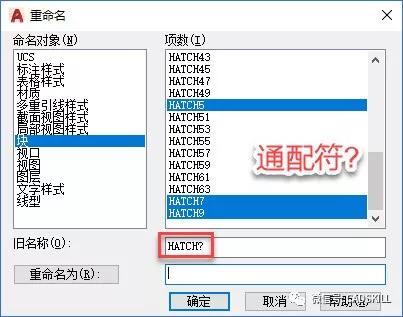

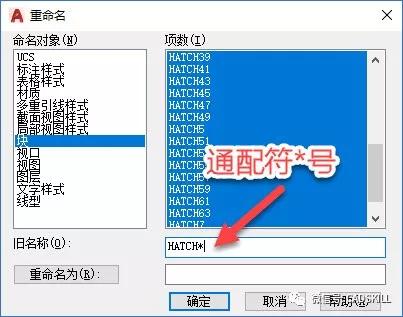

还有一种方式就是在旧名称栏利用统配符*和？来选择，*代表任意多个字符，？表示一个字符。比如输入HATCH?，只会选中编号小于10的图块，而输入HATCH*，则会选中所有HATCH开头的图块，如下图所示。

星号和？号也可以放到前面或中间，这主要取决于图块名的特征。

2、设置批量替换的新名字

要想批量替换，必须也要利用通配符*号和？号。

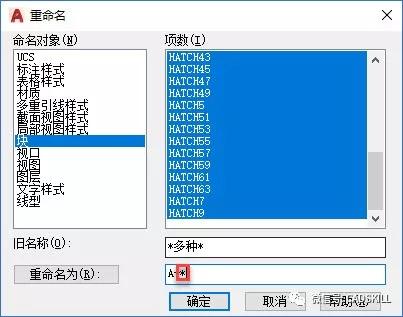

如果是从列表中多选的，图块名字显示的是多种，图块旧名字没有任何共同特征，在新图块名中只能输入*号代替旧图块名，然后可以在前面和后面添加字母，比如在前面加一个前缀A-，如下图所示。

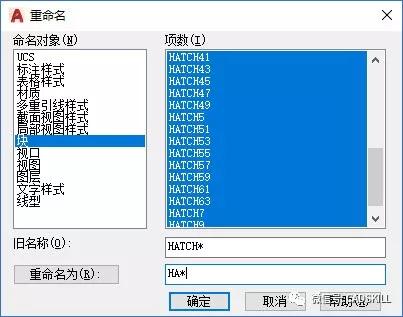

如果在旧名称框中输入通配符来多选的时候，旧名中输入的通配符必须在新名用相同的通配符对应，而其他字符则可以用新的字符替代，比如HATCH*可以用HA*替代，将HATCH替代成HA，如下图所示。

在名称中可以使用多个通配符，比如你可以通过H?A*来选择第一和第三个字母是H和A的所有图块，具体如何使用需要看图块名的特征和你想重命令的方式。

有的朋友掌握了这种技巧后，为了避免出现因图块重名在复制粘贴后发生变化，在合并图纸前就对其中一张图纸所有图块都重命名，但其实这样不好，我们合并的图纸通常都是在CAD或某些专业软件中绘制的同类图纸，图中可能有上百种图块，其中有一部分名称本就不同，而且大部分名称相同的图块定义是相同的，只有少数几个名称相同但定义不同，如果我们简单粗暴地进行批量重命名的话，那些本来名称相同定义也相同的图块就会变成两个图块定义，这样图纸的数据量就会增加，而且如果需要统计这些图块数据的时候也会带来不便。
