劳伦斯探鱼器传统声纳设置

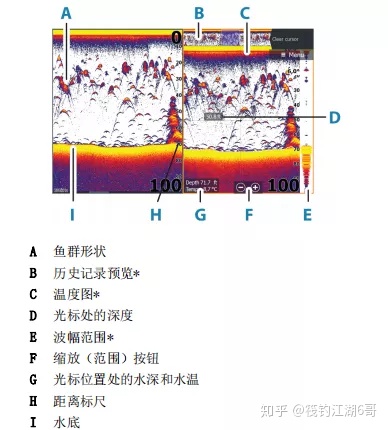

声纳功能可提供船舶下方水域和水底视图，便于探测鱼群和研究水底结构。

一、缩放图像

可通过以下方式缩放图像：

• 使用缩放（+或-）按钮

• 使用+/-键

缩放级别显示在图像左下方。进行放大操作时，使海底靠近屏幕底部，不考虑图像处于自动范围还是手动范围。如果设置的探测距离比实际深度浅得多，则在进行缩放时装置可能无法找到海底。

如果光标已激活，系统将放大光标所指区域。

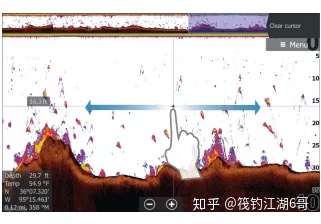

通过平移图像或使用预览功能可以查看声纳历史记录。要恢复正常滚动，请选择清除光标选项。

设置图像

使用菜单选项设置图像。

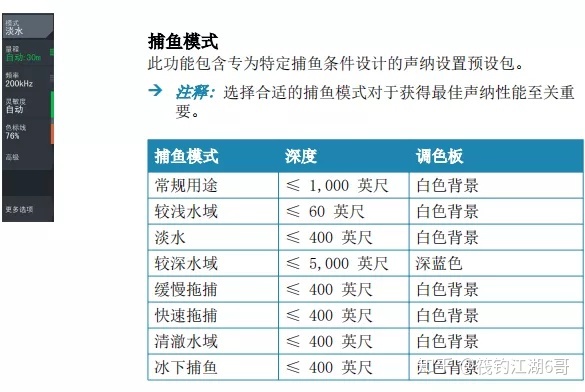

范围

探测距离设置用于确定屏幕上显示的水深。

注释:设置很深的浅水范围可能导致系统失去对深度的跟踪。

预设范围级别

从菜单中手动选择预设探测距离级别。

自动范围

在自动探测距离下，系统会自动显示从水面到水底的整个深度范围。“自动”是搜寻鱼群所用的首选设置。先在菜单中选择探测距离选项，然后选择自动选项就可以使用了。

自定义范围

此选项支持手动设置范围上限和下限。通过选择探测距离菜单选项和自定义选项来设置自定义探测距离。

频率

装置支持多个换能器频率。可用频率视配置为供使用的换能器型号而定。

注释:劳伦斯ELITE TI系列无法同时运行CHIRP频率和SideScan。如果打开StructureScan左/右视图，则将无法使用CHIRP声纳。可以从主页上选择两个测深仪面板同时查看两个频率。

灵敏度

灵敏度增强可使屏幕上显示更多细节。如果灵敏度减弱，显示的细节将减少。过多的细节会导致屏幕杂乱。反之，如果灵敏度设置得过低，则不能显示所需的目标。

注释:在大多数情况下，自动灵敏度是首选模式。自动灵敏度功能可自动将声纳回波调整到最佳级别。可以根据需要调整自动灵敏度(+/-)，同时仍维持自动灵敏度的功能。

色标线

支持用户调整显示屏的颜色，帮助将较软和较硬的目标区分开来。调整色标线有助于将靠近或位于水底的鱼群和重要结构与实际水底分开。

源

选择该选项以显示设置可用的回声测深源列表。在对话框其余部分进行的设置适用于所选的源。

源名称

选择此选项可为所选的换能器设置描述性名称。

注释:仅在具有相同功能的多个源可用时才可用。

用于在活动面板中指定图像的源。

使用多面板页面配置，可以同时显示不同的源。各面板的菜单选项彼此独立。

注释:使用相同频率的换能器会产生干扰。

高级选项

“高级”选项在光标未激活时才可用。

噪声抑制

舱底泵、引擎振动和气泡产生的信号干扰会使图像上出现杂波。

“噪声抑制”选项过滤信号干扰并减少屏幕上的杂波。

表面清晰度

波动作用、船尾流和逆温现象会使靠近水面的接收器的屏幕上出现杂波。“表面清晰度”选项通过降低靠近水面的接收器的灵敏度来减少表面杂波。

滚动速度

可以选择图像在屏幕上的滚动速度。滚动速度快可快速更新图像，滚动速度慢则表示有较长的历史记录。

注释:在某些情况下，可能需要调整滚动速度以获得更有用的图像。例如，在静止垂钓时可将图像调整为较快的速度。

脉冲速度

脉冲速度控制换能器向水中传输信号的速度。默认情况下，脉冲速度设为最大。调整脉冲速度可以限制干扰。

手动模式

手动模式是一种高级用户模式，限制数字深度功能，因此装置只处理选定范围内的声纳信息。在水底深度超出传感器范围时，此模式使显示屏能够继续平滑滚动。在装置处于手动模式时，可能收不到任何深度读数，或者收到不准确的深度信息。

更多选项

停止声纳

选择此选项后，可阻止声纳进行脉冲操作。随时都可以使用该选项禁用声纳但不关闭装置。

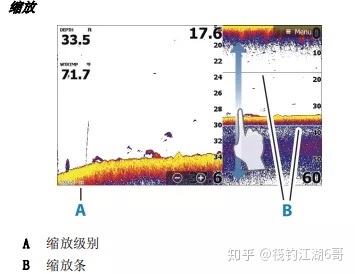

分屏选项

“缩放”模式在面板左侧显示测深仪图像的放大视图。

默认情况下，缩放级别设为2倍。最多可以选择8倍缩放。

要更改缩放级别，请使用：

• +/-键

• 缩放（+或-）按钮

显示屏右侧的范围缩放条显示放大的范围。如果您增加放大因数，范围将缩小。这表现为缩放条间的距离缩小。

海底锁定

如果想要查看靠近海底的目标，海底锁定模式将非常有用。在此模式下，面板左侧显示海底变平时的图像。范围比例将更改以从海床(0)向上进行测量。左侧图像上始终显示海底和零线，不受范围比例影响。根据“缩放”选项所述调整面板左侧的图像的比例因数。

调色板

可以在若干个显示屏调色板之间进行选择。

温度图

温度图用于说明水温变化。

打开时，测深仪图像上会显示彩色线条和温度数字。

深度线

在水底表面添加深度线，从而更轻松地将水底与鱼群和结构区分开来。

波幅范围

波幅范围用于显示面板上出现的实时目标。真实目标的强度通过宽度和色彩强度来指示。

预览

可以在声纳屏幕顶部显示所有可用的声纳历史记录。预览条是可用声纳历史记录的快照。水平拖动预览滑块，可以滚动浏览声纳历史记录。默认情况下，光标激活即打开预览。

鱼群ID

可以选择鱼群目标在屏幕上的显示方式及当鱼群ID出现在面板上时是否要发出嘟嘟声进行通知。

注释:并非所有的鱼群符号都代表实际鱼群。

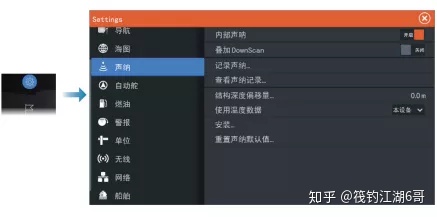

声纳设置

内部声纳

用于使内部声纳可在声纳面板菜单中进行选择。

取消激活时，对于网络上的任何装置，内部声纳将不被列为声纳源。

在未连接换能器的装置上取消激活此选项。

DownScan数据叠加

当支持DownScan的传感器连接到您的系统时，可以在常规回声测深图像上叠加DownScan图像。

激活DownScan数据叠加时，回声测深面板菜单将展开以包括基本的DownScan选项。

记录声纳

选择开始/停止记录声纳数据。此选项也可在“系统控制”对话框中使用。

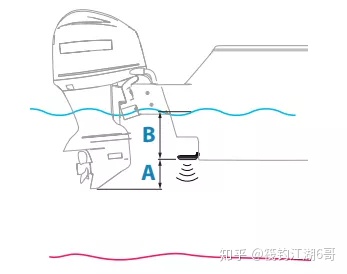

结构深度偏移

结构传感器的设置。

所有传感器都是从传感器向底部测量水深。因此，水深读数不会将传感器至船舶在水中的最低点或传感器至水面的距离考虑在内。

•要显示从船舶最低点到水底的深度，请将偏移量设为等于传感器和船舶最低部分之间的垂直距离，A（负值）。

• 要显示从水面到水底的深度，请将偏移量设为等于传感器和水面之间的垂直距离，B（正值）。

• 对于低于传感器的深度，设置偏移量为0。

恢复声纳默认设置

将声纳设置恢复到出厂默认设置。
