EtherCAT转CANopen协议网关应用详解

在工业自动化与智能制造的浪潮中，通信协议如同设备间的“语言”，决定了系统能否高效协同。然而，面对多样化的工业现场设备，不同协议间的“对话障碍”常常成为工程师的难题。EtherCAT以其高速、实时性成为运动控制领域的“明星”，而CANopen则凭借灵活性和成本优势在中小型设备中广泛应用。当两者相遇时，如何打破协议阻碍，实现无缝互联？

EtherCAT转CANopen网关通过智能协议转换，实现新旧设备在高速网络中的无缝通信。它不仅破解了CANopen与EtherCAT的协议阻碍，更以低成本方案支撑多协议混合系统的数据互通，成为工业自动化升级的核心枢纽。

如果你正在为异构网络整合头疼，或希望在不更换设备的前提下升级产线性能，这篇分享将带你深入解析：

网关的核心功能与适用场景

协议转换的技术难点与解决方案

实际应用中的选型与调试技巧

一，设备主要功能

疆鸿智能JH-ECT009型网关是EtherCAT网络与CANopen网络之间的数据通讯，可连接CANopen网络到EtherCAT网络。即将CANopen设备连接到EtherCAT网络。

应用广泛：应用于支持CANopen接口的变频器、步进电机、伺服驱动器、仪表、PLC、DCS、FCS等等。例如，将采用EtherCAT协议的运动控制系统与使用CANopen协议的传感器和执行器连接起来，确保整个生产流程的顺畅运行。

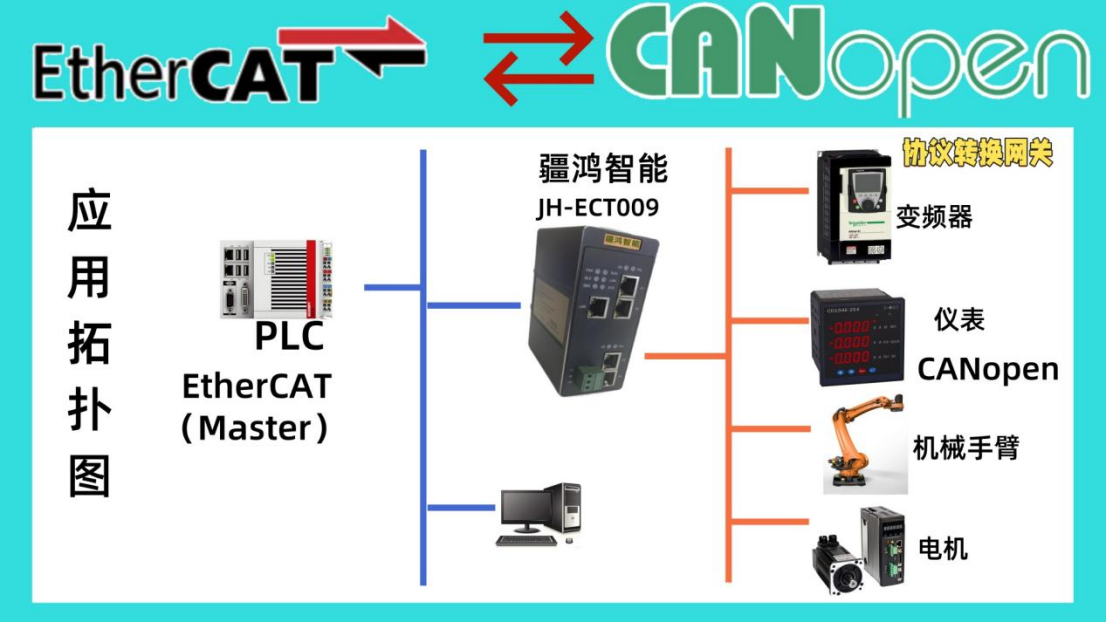

二，典型应用拓扑图

三，设备技术参数

JH-ECT009在EtherCAT一侧为EtherCAT从站，在CANopen一侧可以作为CANopen主站。

ESI文件由配置工具自动生成

支持最大的输入字节数为500字节，最大的输出字节为500字节

CANopen支持波特率：10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s，其它波特率可以定制

最大连接数：126个从站

接收PDO数量：512

发送PDO数量：512

四，配置方法

1、正确连接电源，通过配置口将JH-ECT009与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);

3、将配置下载到网关中;

4、连接主站控制器与网关模块;

5、等待网关会与PLC之间建立连接，此时ECT绿色指示灯常亮;

6、网关模块CANopen侧通讯正常后，RUN绿色指示灯常亮;

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

无论你是自动化工程师、系统集成商，还是技术爱好者，相信本文能为你打开一扇高效通信的新窗口。你是否也曾遇到过协议兼容的“卡点”？欢迎一起探讨，让工业互联更简单！
