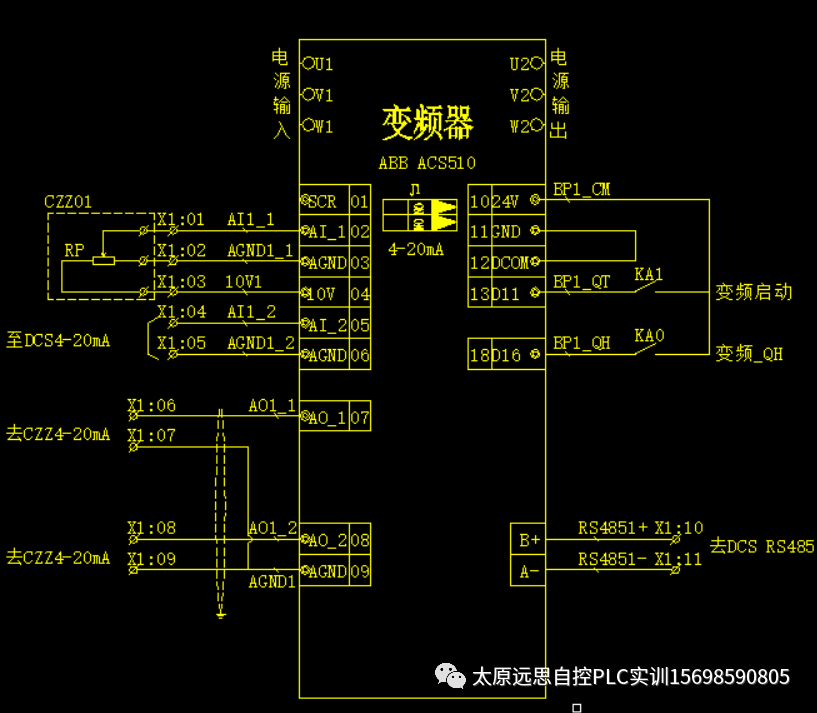

一、硬件接线
二、中英文设置
通讯上设备以后,首先显示为英文状态.
(1)点击右键MENU;
(2)找到PARAMETERS右键选择;
(3)找99 START-UP DATA选择;
(4)选择9901 LANGUAGE右键选择找到CHINESE右键选择,左键退出.
三、变频器参数设置
1、基本参数设置
序号 | 代码 | 说明 |
1 | 1001=1 | 外部1命令【DI1-2线控制启停】 |
2 | 1002=1 | 外部2命令【DI1-2线控制启停】 |
3 | 1003=1 | 正转 |
4 | 1102=6 | 【DI6=0 外部1命令,DI6=1 外部2命令】 |
5 | 1103=1 | 【外部1频率来源于AI1】 |
6 | 1106=2 | 【外部2频率来源于AI2】 |
7 | 1201=0 | 未选择 |
8 | 1304=4 | 20%【AI2低限4mA】 |
9 | 1501=103 | 【AO1输出值103为频率】 |
10 | 1504=4 | 【AO1下限4-20mA】 |
11 | 1507=104 | 【AO2输出值104为电流】 |
12 | 1509=100 | 默认额定电流 |

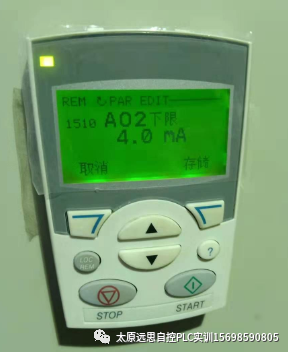

13 | 1510=4 | 【AO2下限4-20mA】 |
14 | 1601=0 | 未选择运行允许点 |
15 | 2101=5 | 跟踪+转矩提升 |
16 | 2102=1 | 自由停车 |
17 | 2202 | 加速时间60S |
18 | 2203 | 减速时间60S |
2、通讯参数设置

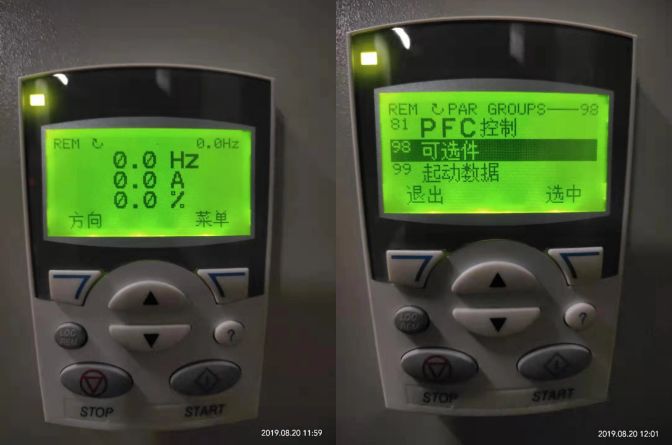

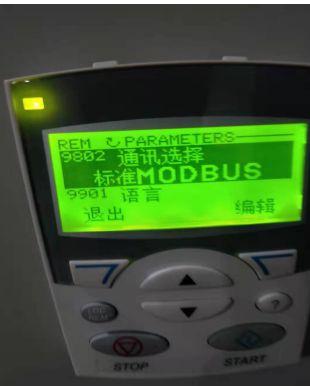

1、【参数→98(可选件)→9802(通讯选择)→标准MODBUS】

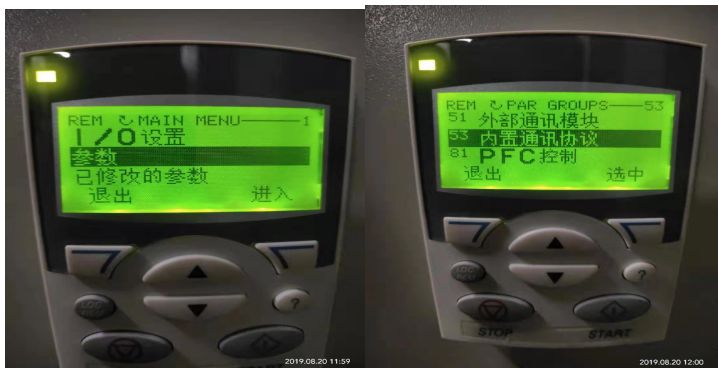

2、参数→53(内置通讯协议)
序号 | 代码 | 说明 |

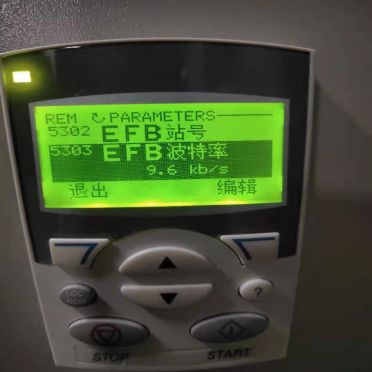

1 | 5302(EFB站号) | 变频器地址 |
2 | 5303(波特率) | 9.6kb/s |
3 | 5304(校验方式) | 2=【偶校验,一停止位】 |

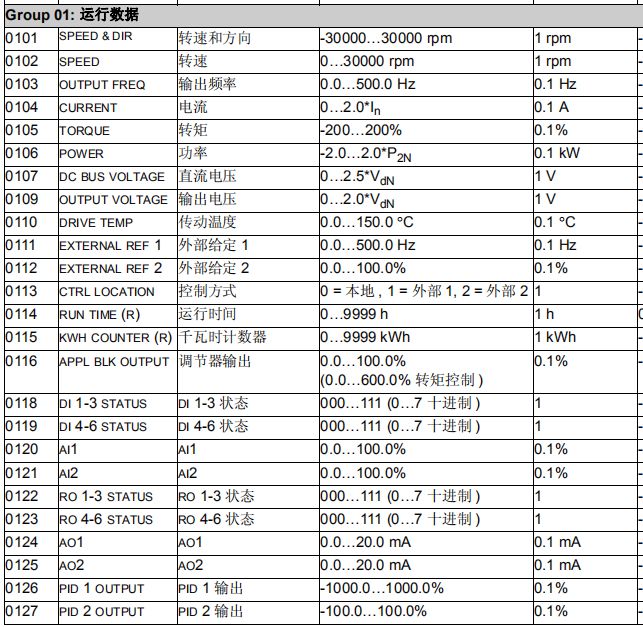

4 | 5310 | 103【输出频率】40005 |
5 | 5311 | 104【输出电流】40006 |
6 | 5312 | 110【传动温度】40007 |
(1)5302=11,变频器地址;
(2)5303=9.6,传输速度(76.8KB/S);

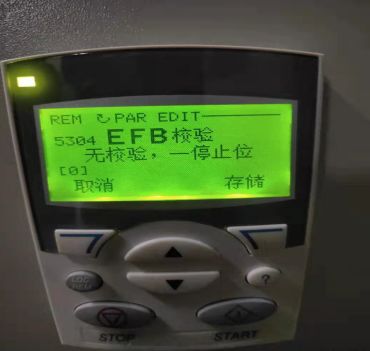

(3)5304=0,NONE1-8位数据,无奇偶校验,有一位停止位;

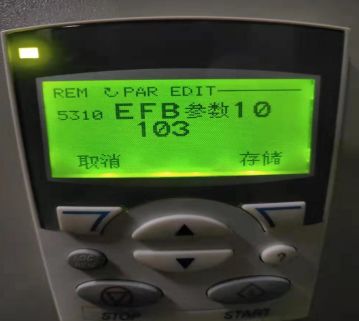

(4)5310=103,变频器输出频率(地址:40005);

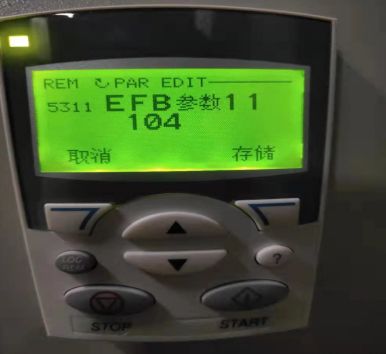

(5)5311=104,变频器电流(地址:40006);

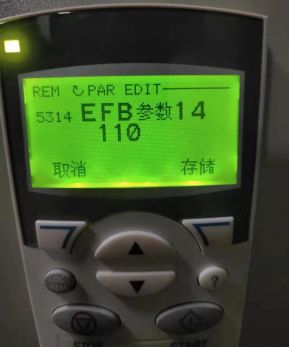

(6)5314=110,变频器温度(地址:40007);
重新启动变频器(参数存储).
