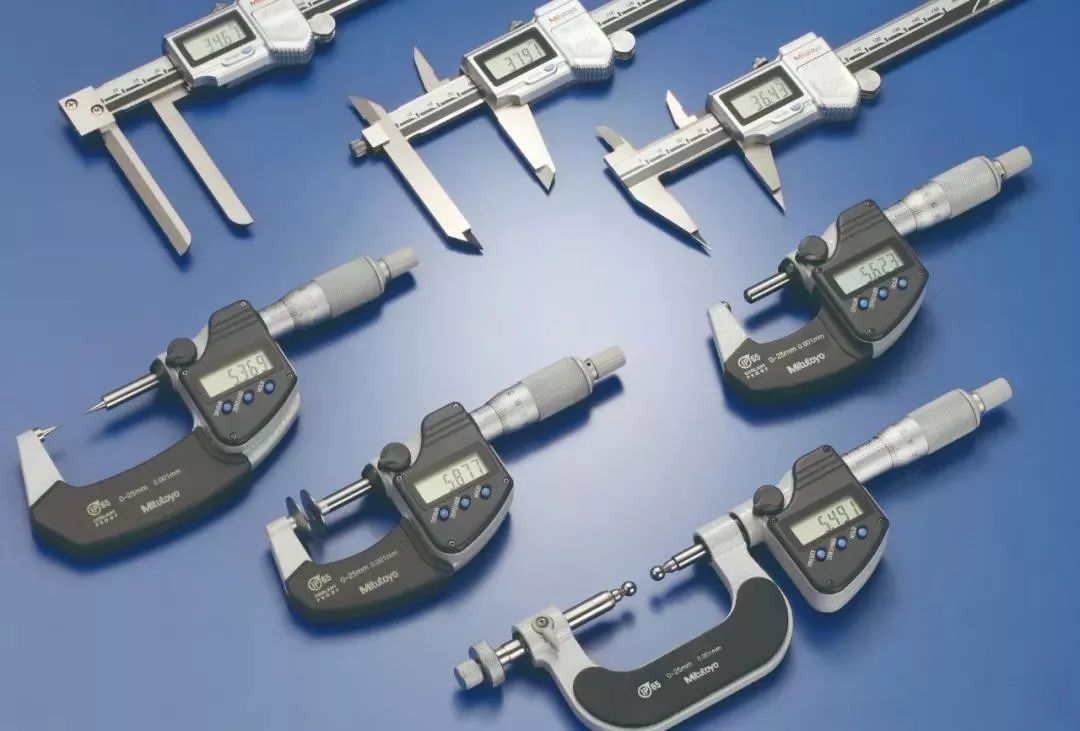

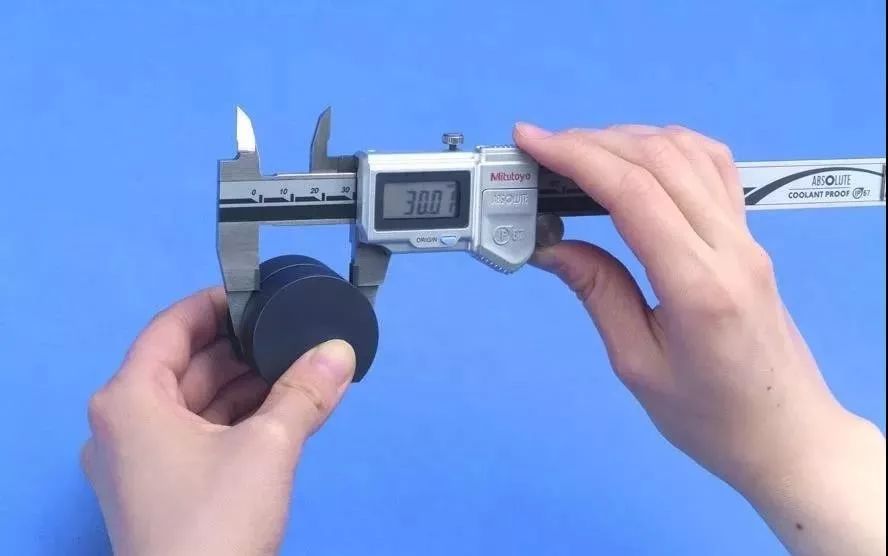

标准的千分尺或卡尺等测量工具，是测量工件平面及平行特征或内/外径的常用“利器”。

但遇到测量复杂形状的工件时，如曲面或狭窄的沟槽等，标准的通用量具可能就难以到达准确的测量位置，选择专用的非标量具则相对更简便、更经济。

管壁厚度的测量

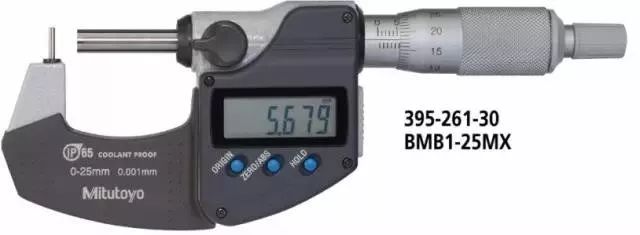

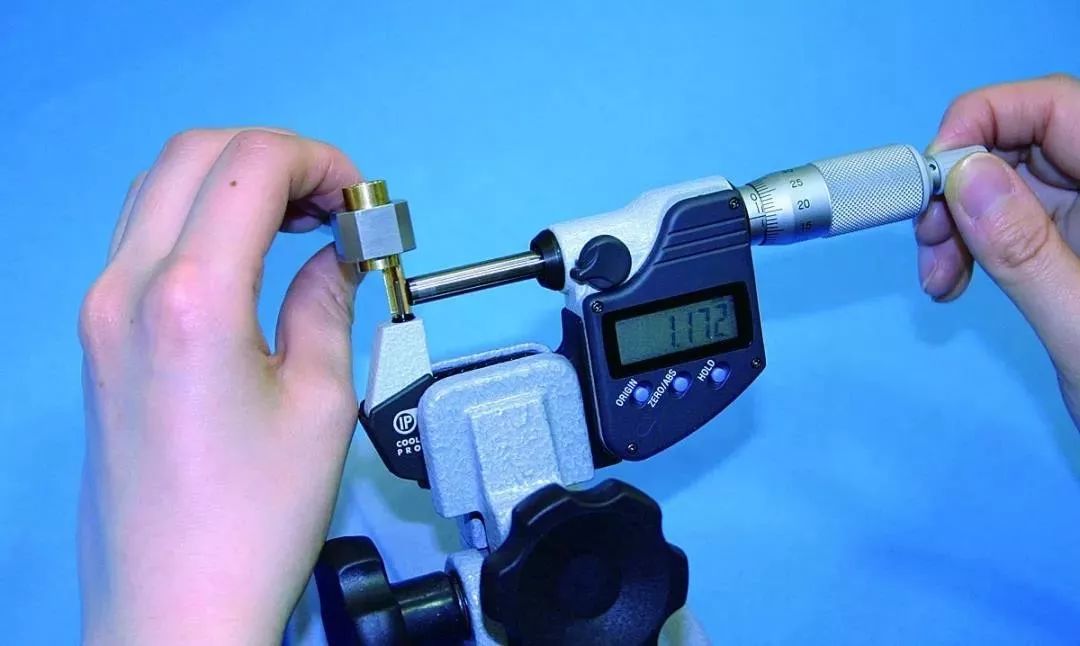

建议使用壁厚千分尺 ：

理由：圆柱型测砧可深入管材内进行壁厚测量。

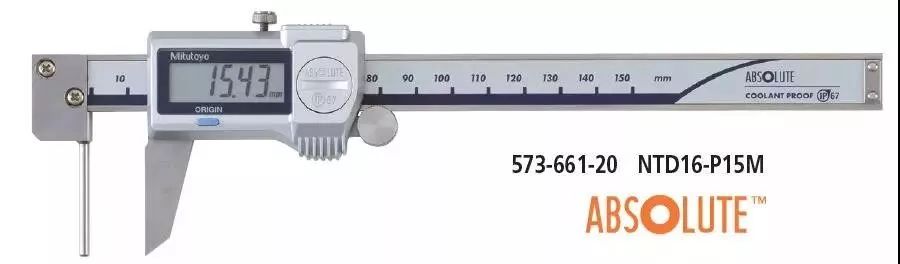

建议使用 管壁厚度卡尺 ：

理由：主尺的量爪为圆柱型，可准确测量管壁厚度。

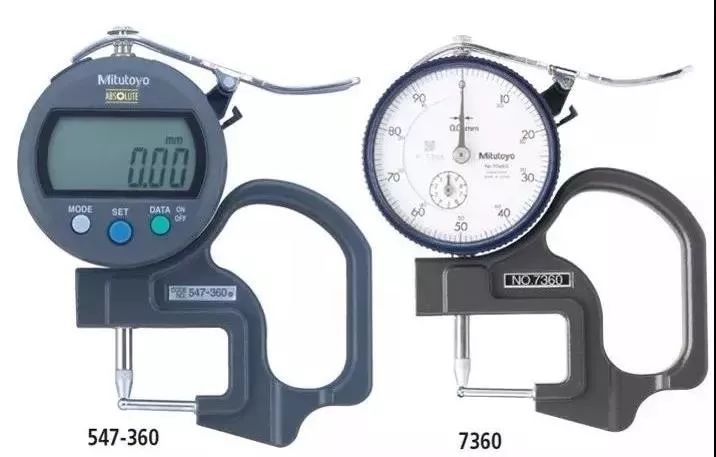

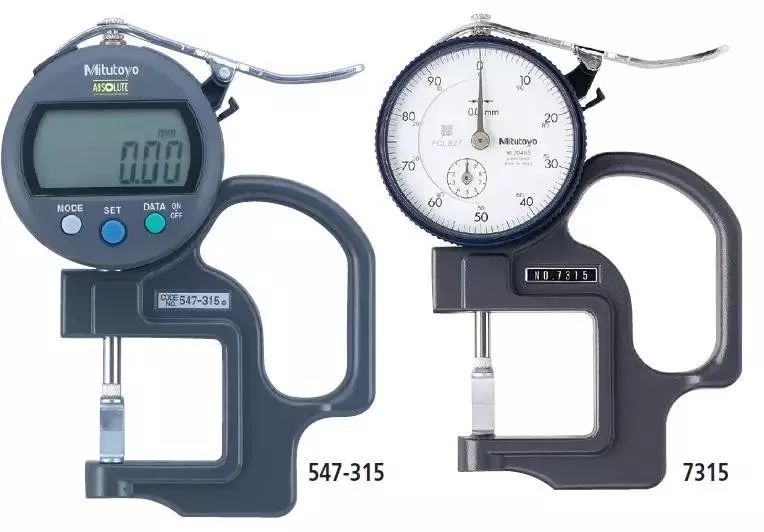

建议使用 管材厚度表 ：

理由：测砧呈90°角，可测量管壁厚度或弯板厚度。

管内径的测量

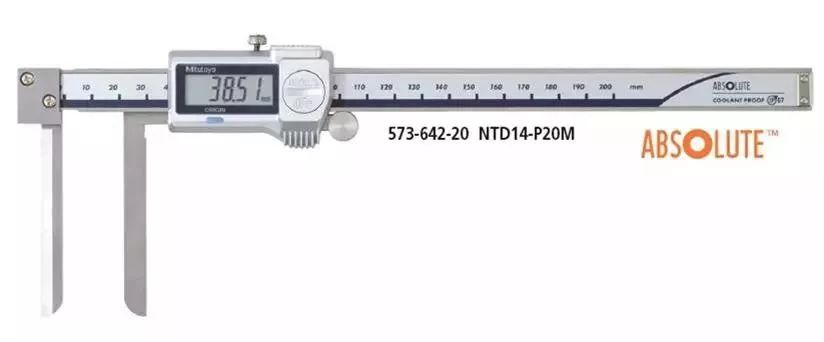

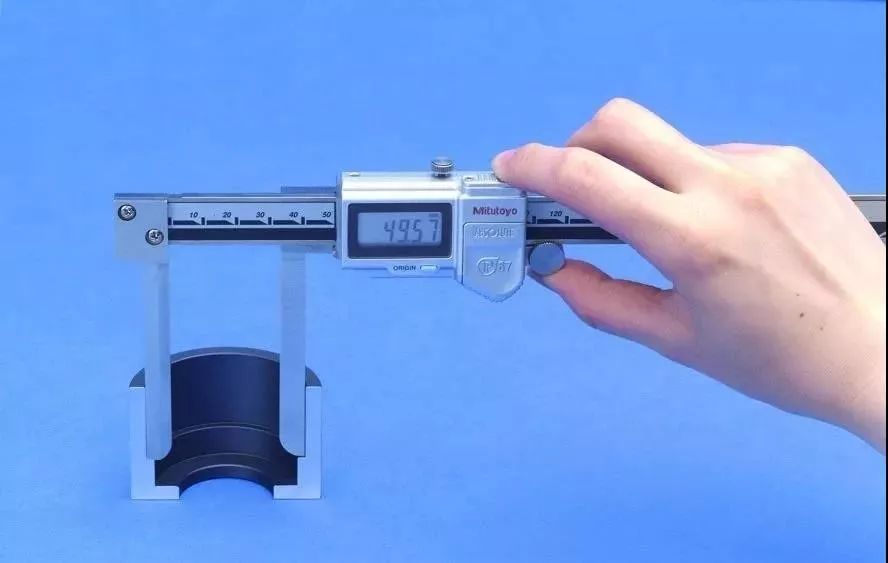

建议使用 内径卡尺：

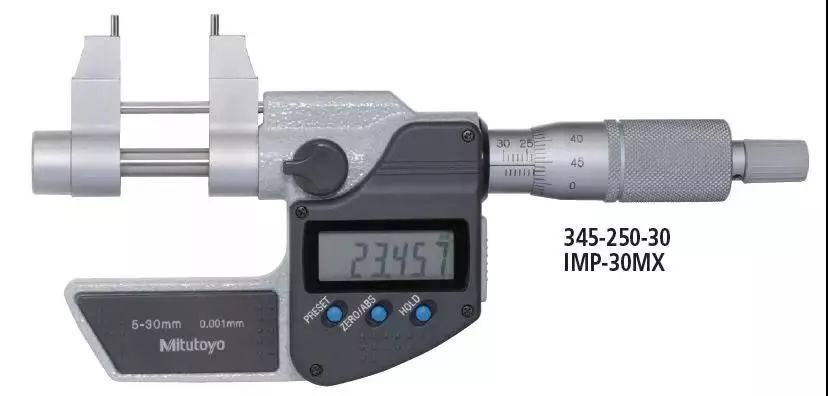

建议使用卡尺型内径千分尺：

理由：卡尺形的测量面可实现通用千分尺无法实现的内径测量。

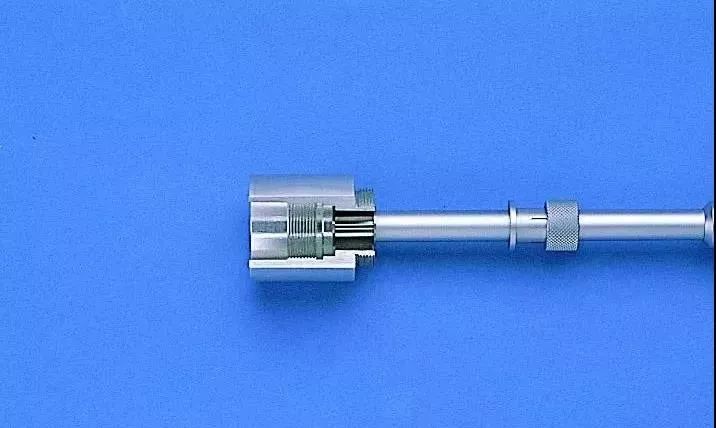

建议使用内径表：

理由：可测量内孔底面的直径，接上延长杆则可测量深孔内径。

沟槽直径的测量

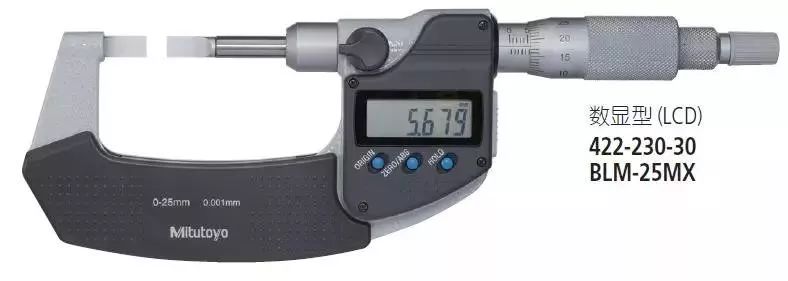

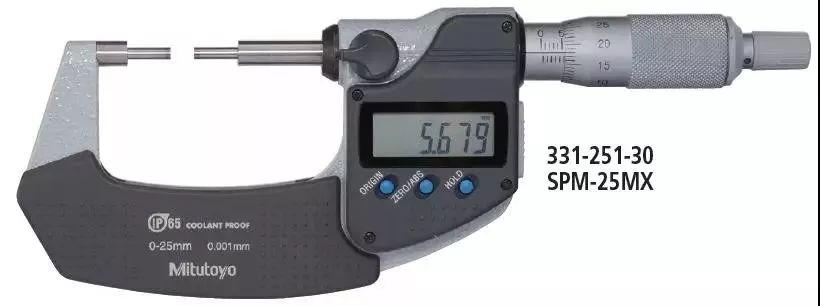

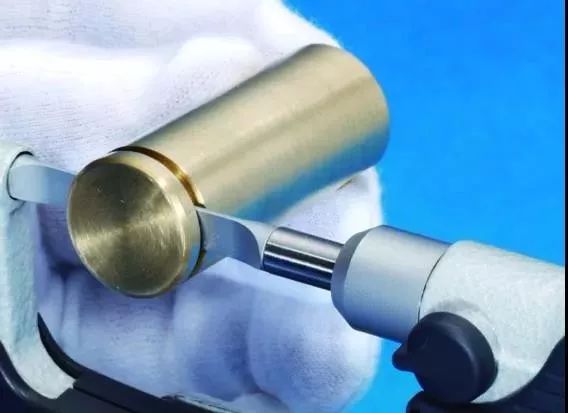

建议使用薄片型千分尺：

理由：测量面为薄片型，可简单、准确测量窄槽直径。

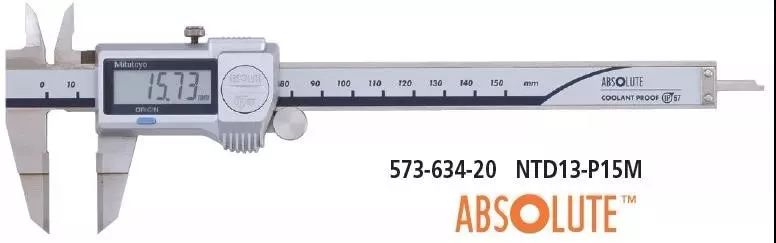

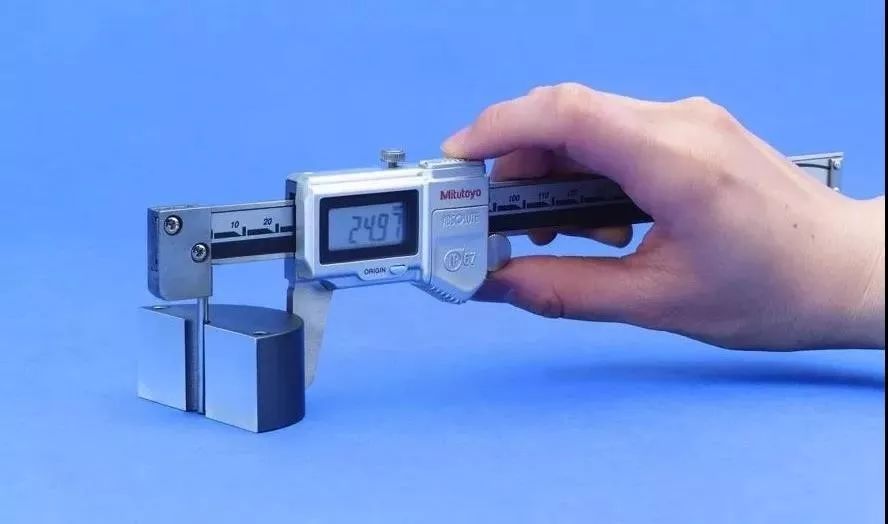

建议使用薄片卡尺：

建议使用刀刃型厚度表：

理由：量爪前端为片状，可简单到达窄槽的测量位置完成测量。

带有凹槽的内径测量

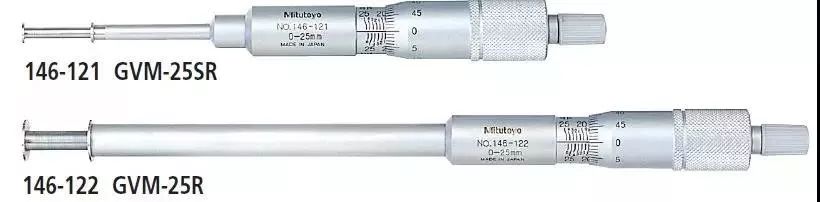

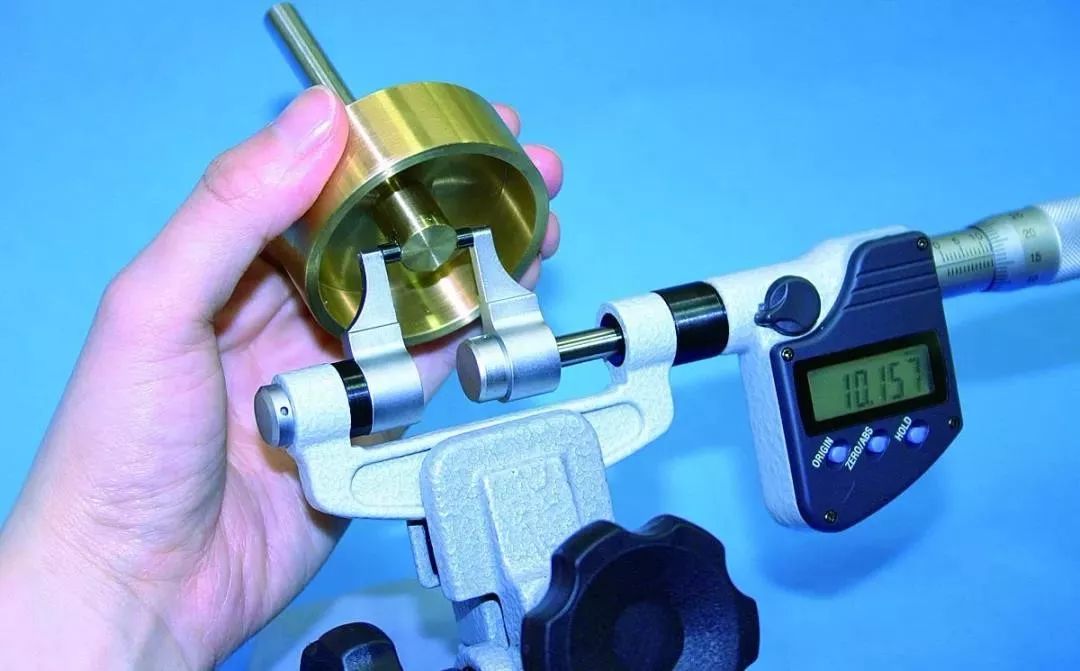

建议使用凹槽千分尺：

理由：带有凸缘的测微螺杆和测砧，可测量凹槽内径和管材内凹槽深度和位置关系。

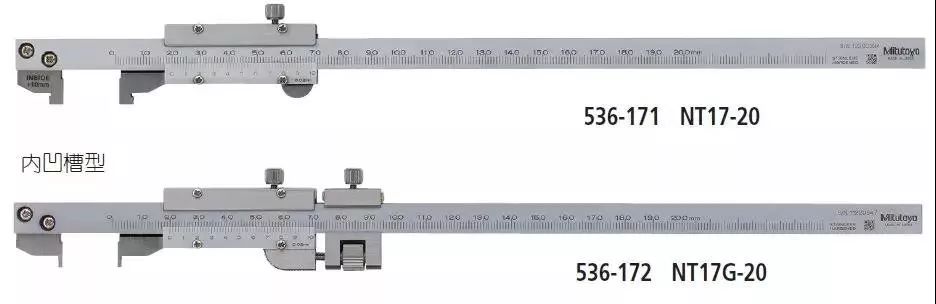

建议使用钩式游标卡尺：

理由：量爪前端为钩型，可测量圆筒内径阶梯槽尺寸。

花键测量

建议使用花键千分尺：

理由：小直径测砧可方便测量花键轴和槽的直径。

奇数槽丝锥铰刀的外径测量

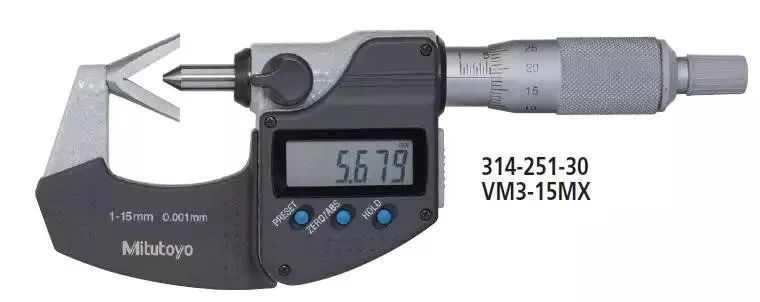

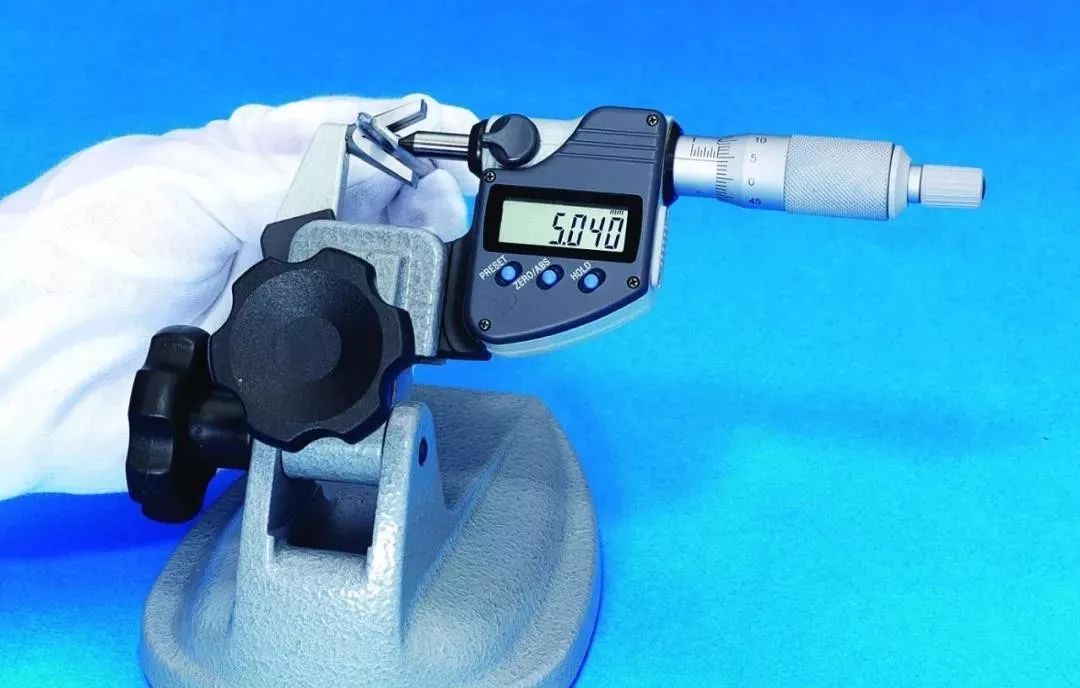

建议使用 V型测砧千分尺：

理由：V型测砧适用于测量奇数槽的丝锥、铰刀、铣刀的外径，可使用单针测量中径。

板材中心厚度的测量

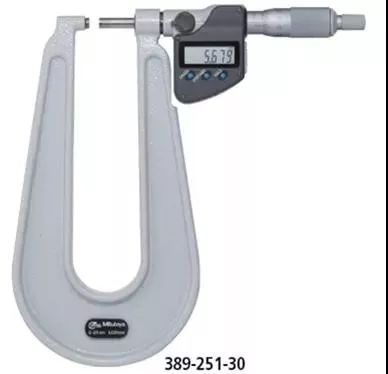

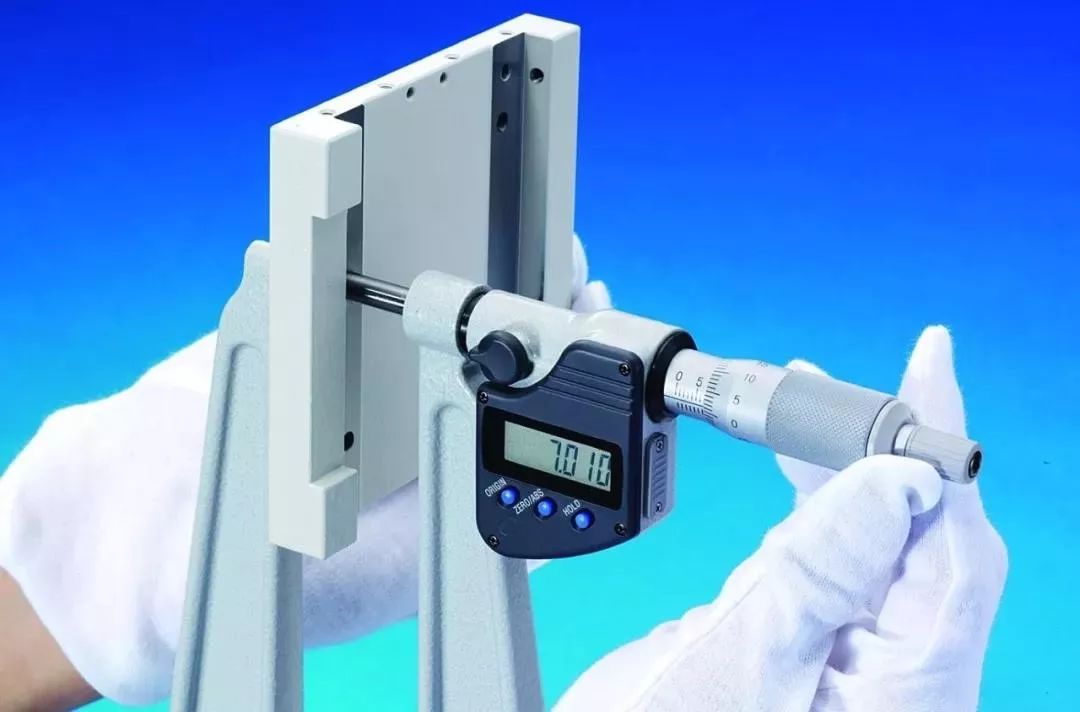

建议使用板厚千分尺：

理由：超大尺架可轻松测量板材厚度。

来源：三丰量仪量具
