什么是气敏传感器

气敏传感器是生活中很常见的一种检测气体的传感器。比如现在的家用管道燃气都装有燃气泄漏检测装置，当检测到空气中的燃气泄漏浓度达到一定值后，会驱动报警器发出声光报警提示，同时会控制电磁阀关闭燃气阀门，起到防止燃气进一步泄漏的目的。

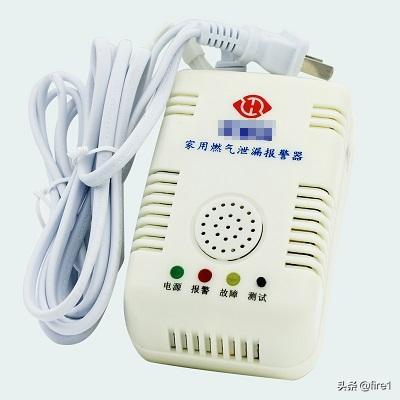

常见家用燃气泄漏报警器

气敏传感器内部结构及工作原理

气敏传感器内部的检测电极由金属氧化物制成，如氧化锌、氧化锡、氧化铁、氧化钴等等。金属氧化物以薄膜的形式涂布在陶瓷支撑的表面。这些金属氧化物电极对气体有一定的吸附性，并且与气体会发生化学反应。

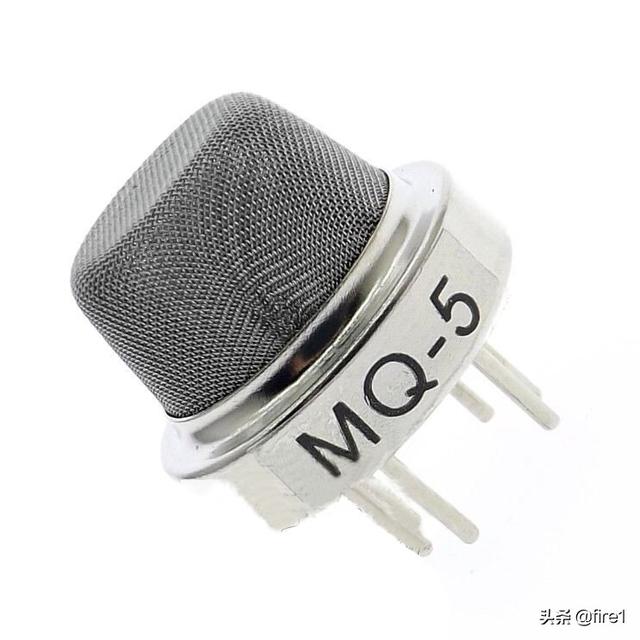

常见气敏传感器外观

气体与金属氧化物的氧化还原反应会改变检测电极的电阻率，外部电路通过检测电极的电阻变化，就能够检测出气体的浓度变化。在气敏传感器的内部，除了有检测电极外，还有一组电阻丝加热电极，在工作时电阻丝将内部工作环境加热到一定温度，高温有助于加速氧化还原反应，同时可达到去油祛湿的作用。

气敏传感器内部结构示意图

通过改变内部金属氧化物电极以及掺杂催化物的材料，就可以达到检测不同种类气体的目的。

气敏传感器的应用

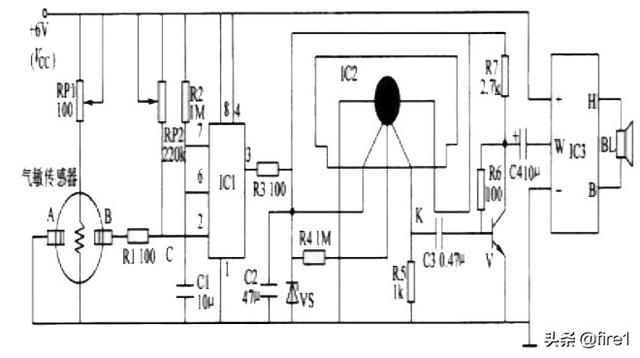

气敏传感器应用电路

上图是一个由气敏传感器构成的烟雾报警器电路，这个电路主要由气体检测电路、单稳态触发电路、语音报警电路及功放电路等四部分组成。其工作原理为：

当空气中烟雾浓度较低时，气敏传感器内部检测电极的电阻较高，NE555芯片的2脚为高电平并且高于2/3Vcc，此时3脚输出为低电平，由于语音芯片得不到工作电压而没有信号输出；当空气中烟雾浓度增大时，气敏传感器内部电极的电阻降低，当NE555芯片的2脚电压下降到1/3Vcc时，单稳态触发器触发，此时3脚输出高电平；语音芯片得电而输出语音信号，经功放电路放大后驱动扬声器发出报警提醒。
