本文将介绍用FactSage的Equilib平衡模块完成计算后，如何导出相应的热力学性质数据，如：比热容Cp、焓H、熵S、吉布斯自由能G；摩尔比热容、摩尔焓、摩尔熵、摩尔吉布斯自由能；偏摩尔比热容、偏摩尔焓、偏摩尔熵、偏摩尔吉布斯自由能；摩尔混合焓、摩尔混合熵、摩尔混合吉布斯自由能；偏摩尔混合焓、偏摩尔混合熵、偏摩尔混合吉布斯自由能等。

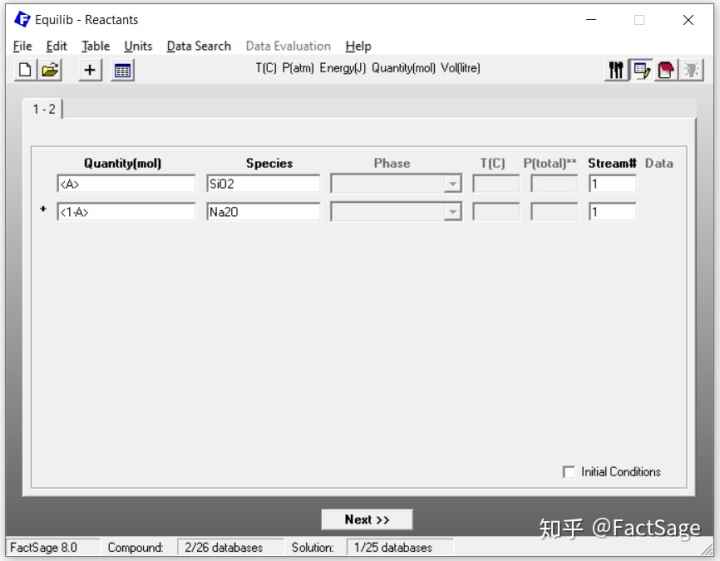

以SiO2-Na2O为例。打开FactSage后，单击主界面上的"Equilib"进入平衡计算模块，在打开的Reactants窗口中作如下设置：

其中<A>为变量，在下一步中给定其数值。在"Data Search"中选择数据库[FToxid]。

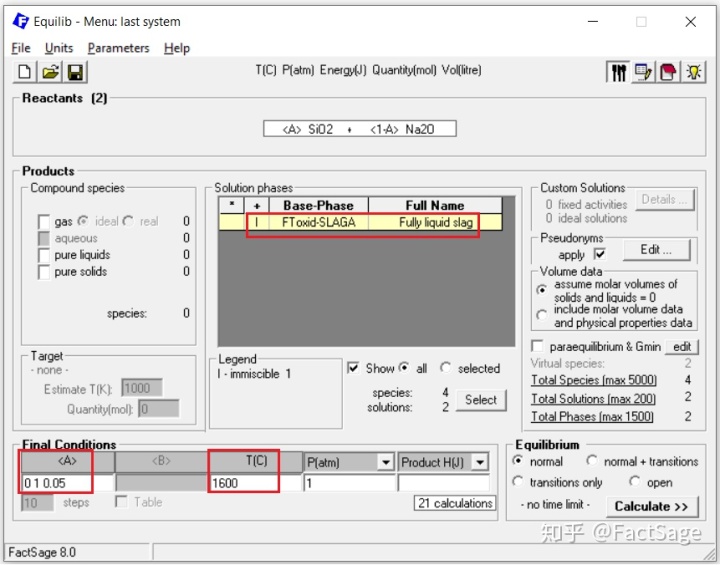

在Reactants窗口中设置好反应物后，点击"Next"进入到Menu窗口，然后在Menu窗口中选择产物Slag相，指定计算条件：温度1600℃，<A>="0 1 0.05"（即变量<A>的值在0~1之间，每隔0.05做一次计算，共进行21次计算）。

点击"Calculate"进行计算，得到如下结果：

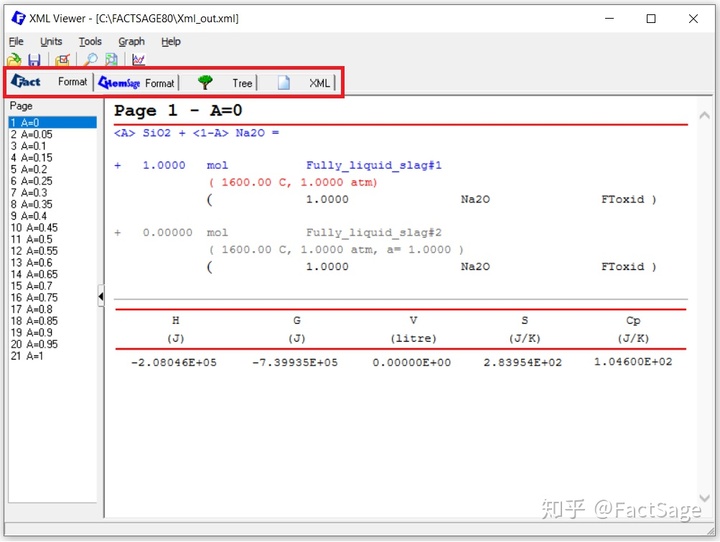

点击上图工具栏中红色圈注的"Run Fact-XML"图标，可自定义编辑和绘制Equilib的计算结果。运行Fact-XML后，得到如下结果：

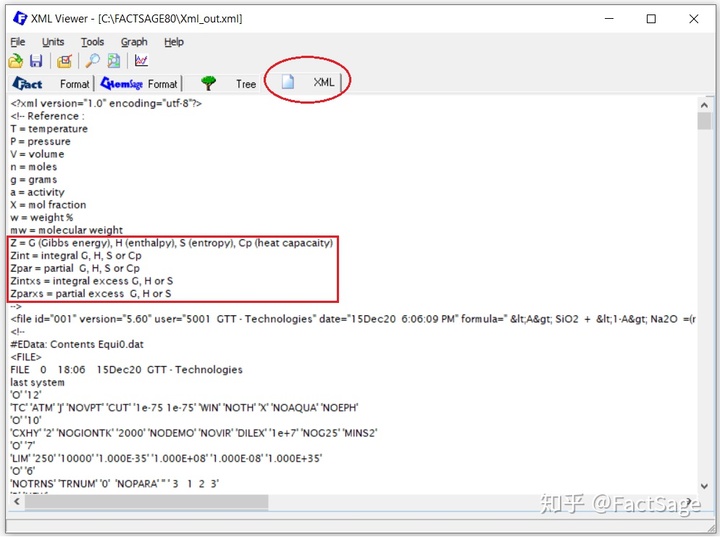

导航栏中有Fact format、ChemSage format、Tree、XML四种形式的结果展示。在XML输出结果中，可找到用来描述热力学性质的表达式的相关解释。注意：所有数据的单位可在菜单栏Units中进行设置和查看。

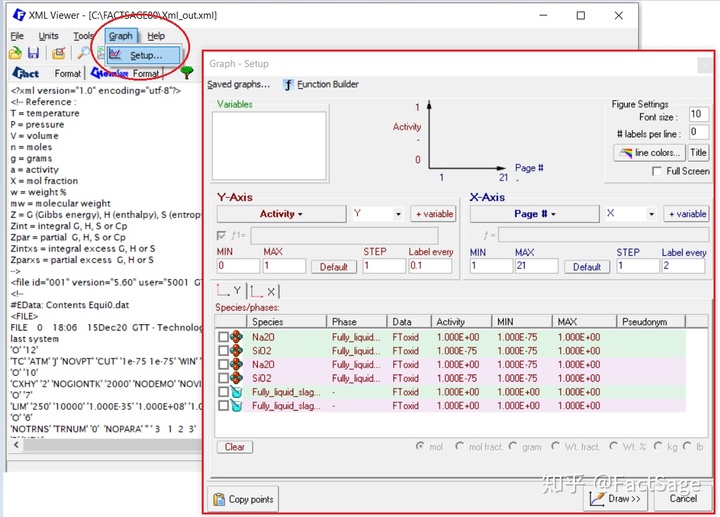

Fact-XML编辑处理Equilib计算结果的功能非常强大，本文仅部分展示其图形设置功能。如下图所示，点击菜单Graph –> Setup…，打开图形设置窗口：

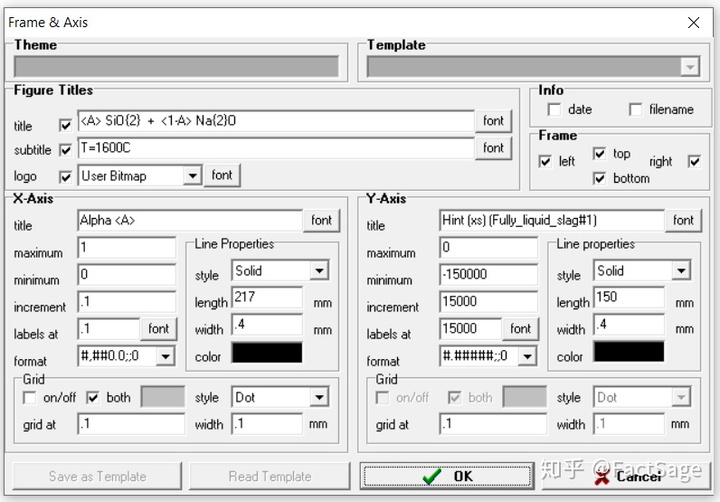

在图形设置窗口中，用户可灵活设置坐标轴变量，包括自定义复杂的数学表达式作为轴变量。

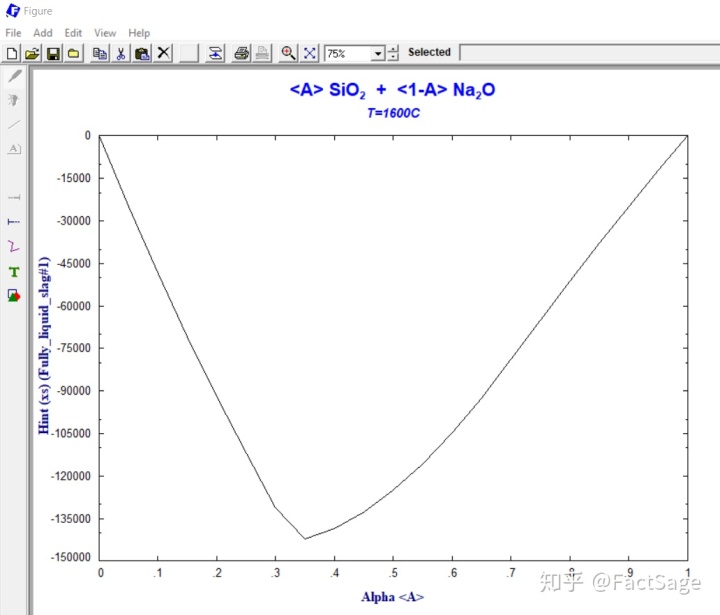

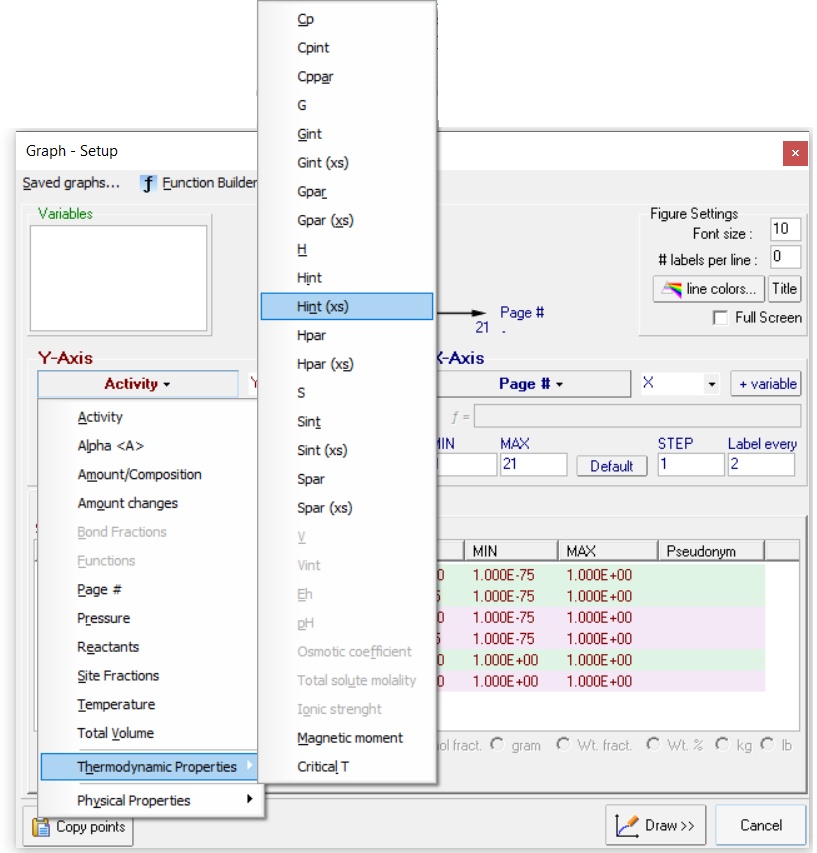

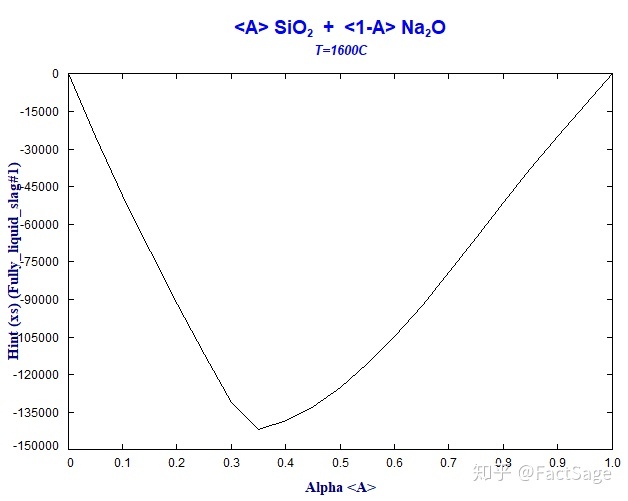

展开Y轴（Y-Axis）的变量列表，可看到Thermodynamic Properties列表下包含的数据信息：比热容Cp、摩尔比热容Cpint、偏摩尔比热容Cppar；焓H、熵S、吉布斯自由能G；摩尔焓Hint、摩尔熵Sint、摩尔吉布斯自由能Gint；偏摩尔焓Hpar、偏摩尔熵Spar、偏摩尔吉布斯自由能Gpar；以及摩尔混合焓Hint(xs)、摩尔混合熵Sint(xs)、摩尔混合吉布斯自由能Gint(xs)；偏摩尔混合焓Hpar(xs)、偏摩尔混合熵Spar(xs)、偏摩尔混合吉布斯自由能Gpar(xs)。注意：比热容Cp、焓H、熵S和吉布斯自由能G与计算时输入的反应物的总质量或总摩尔数有关。
