说明：

本文原创作者『strongerHuang』

首发于微信公众号『嵌入式专栏』，同时也更新在我的个人网站：EmbeddedDevelop

标签：Keil、 MDK-ARM、 µVision

该教程基于MDK-ARM，大部分内容也适用于Keil其它3款（C51、 C251、 C166）产品。

一、写在前面

目前Keil的四款产品（软件）：MDK-ARM、C51、C251、C166，在用法上极为相似，包括本文讲述的新建软件工程。

本文以目前（2018年10月）最新Keil MDK-ARM V5.26、STM32F103标准外设库为例，来给大家讲述新建软件工程的具体步骤。

本文讲述的新建软件工程，只是最基础的软件工程（一个工程，一个目标）。其中只修改了必要的配置，大部分配置默认。

如果你是Keil C51、或者其它MCU器件，本文也适用，只是针对MCU器件有略微差异。

二、准备工作

俗话说“磨刀不误砍柴工”，做好了准备工作，后面新建基础软件工程的工作就很容易实现了。

这里针对STM32会下载“标准外设库”这个准备工作，如果你是C51，或者不用库，这个准备工作就可略过。

2.1 下载安装Keil工具

本文必备工具，详情请参看该系列教程上一篇文章《Keil系列教程01_Keil介绍、下载、安装与注册》。

2.2 下载STM32标准外设库

这一节是准备源代码（库），如果你使用C51、寄存器开发，本节内容可以略过。下面提供官方下载链接，嫌麻烦的朋友可以在我百度网盘下载。

A.官网下载

http://www.st.com/content/st_com/en/products/embedded-software/mcus-embedded-software/stm32-embedded-software.html?querycriteria=productId=SC961

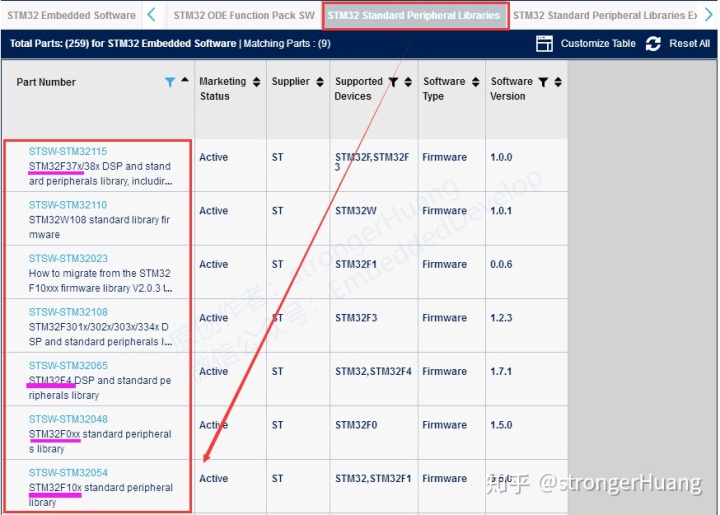

根据芯片型号下载对应的标准外设库（如芯片为STM32F103ZE，则下载对应的STM32F10x_StdPeriph_Lib），如下图：

B.百度网盘

http://pan.baidu.com/s/1qYbBKMK

提示：如果以上链接失效，可以关注微信公众号，获取更新链接。

2.3 整理工程文件夹

这一小节的内容可根据自己习惯来整理，我整理的文件及文件夹结构是按照常规的整理方式。你如果觉得合理，可以引用；

首先建立一个存放工程文件的总文件夹：STM32F103ZE（Keil）_Demo

A.提取ST标准外设库文件 ST标准外设库里面源代码文件我们只需要使用部分文件。因此，提取需要使用的文件及文件夹到我们的工程中。

解压“STM32F10x_StdPeriph_Lib”，可以看到在主目录下面有四个文件夹：

_htmresc：图片文件夹（不提取）

Libraries：库文件夹（提取大部分）

Project： 示例工程（提取少部分）

Utilities： 公共代码、评估板代码（不提取）

我们需要使用Libraries和Project目录下的文件，但也有部分不用。因此，我们需要删除不用的文件。（具体保留了哪些，可以下载我提供例程查看）

B.新建文件和文件夹

除了上面提取的文件之外，我们需要建立存放自己代码的文件和文件夹。我这里主要新建三个文件夹：

App: 应用部分代码

Bsp: 底层部分代码

Doc: 说明文档

在新建的文件夹下面还需要新建自己的源文件，源文件里面添加源代码。我们提供的Demo工程，实现的一个LED闪烁的功能。（这里不描述）。

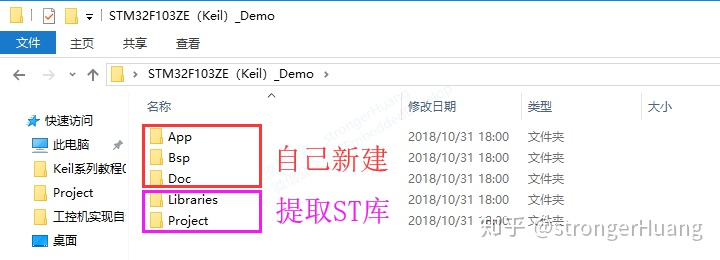

上面两个步骤完成之后，我们就可以看到在“STM32F103ZE（Keil）_Demo”下面整理的文件夹：

至此，准备工作算完成了，上面提取的文件、新建的文件里面具体的内容请下载Demo工程查看。

三、新建软件工程

新建一个简单、基础的软件工程大概需要有三个步骤：建立工程、添加文件和配置工程。

上面的准备工作做好之后，就可新建自己的软件工程了，下面将一步一步讲述从零开始新建一个软件工程的详细过程。

3.1 建立工程

建立工程的步骤是基础，也比较简单，下面一步一步教大家新建一个空的工程。

A.打开软件,新建立工程（Project -> New uVision Project）

B.选择保存路径，保存名称

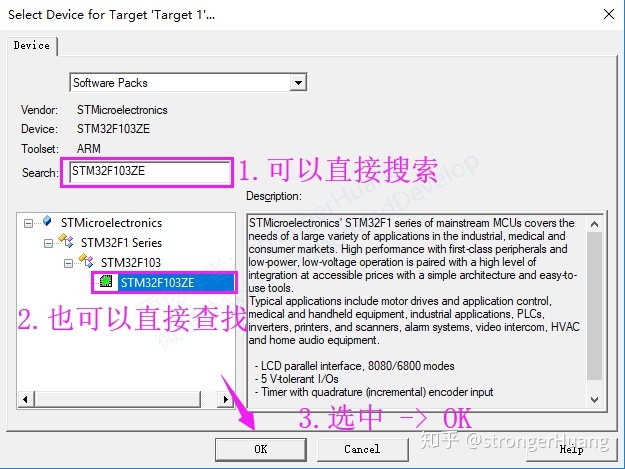

C.选择芯片型号

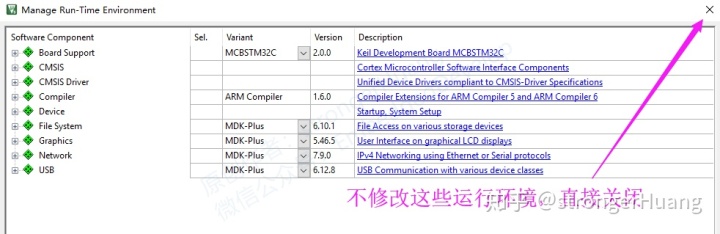

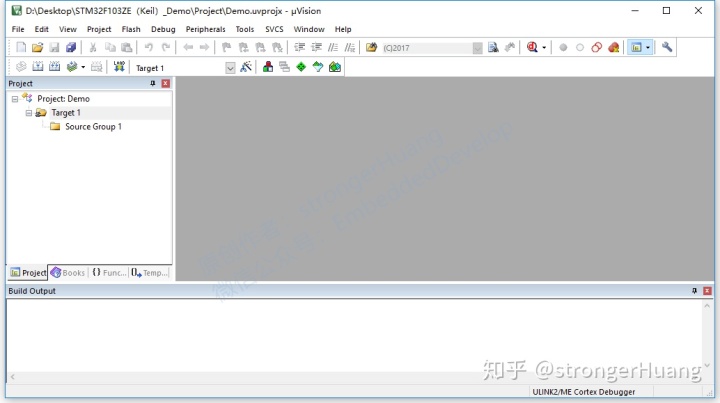

D.基础工程

一个基础的工程就完成了，但还不够，还需要下面的步骤。

3.2 添加文件

准确的来说，应该是添加组（文件夹）和添加文件。直接的说，就是将你自己的源代码（前面提取的库、新建的文件等）添加到工程中。

这里的工程项目管理可根据自己的想法来定义（类似于自己分类、命名文件夹和文件），我这里按照常规的方式进行管理项目。

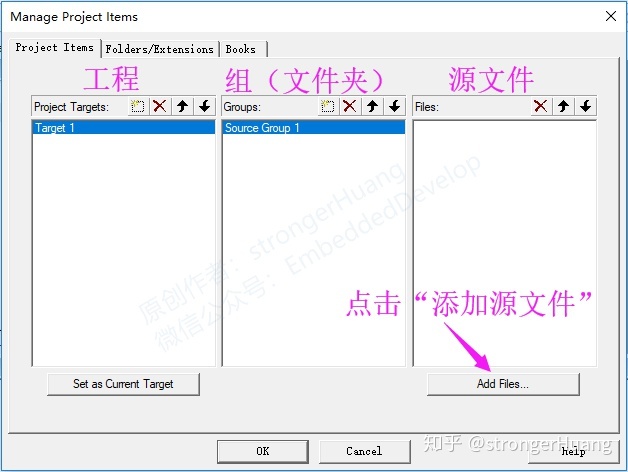

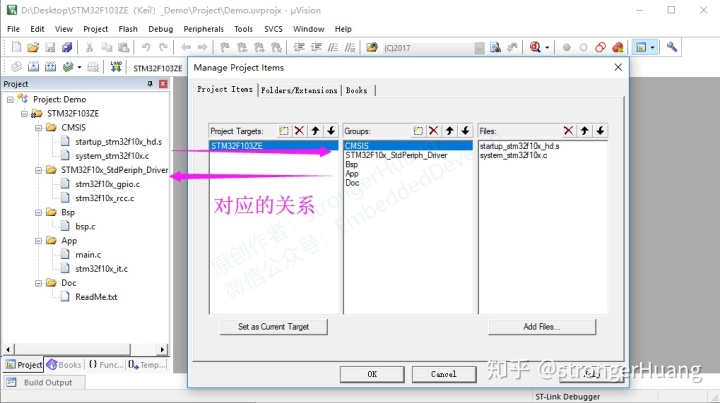

点击“项目管理”快捷按钮，或者Project -> Manage -> Project Items 进入“项目管理”界面。

· ·

一步一步添加，直到最后完成

· ·

3.3 配置工程

配置工程对于初学者来说，大部分内容只需要默认即可，这里只讲述几个常见的配置，能满足基本的功能。

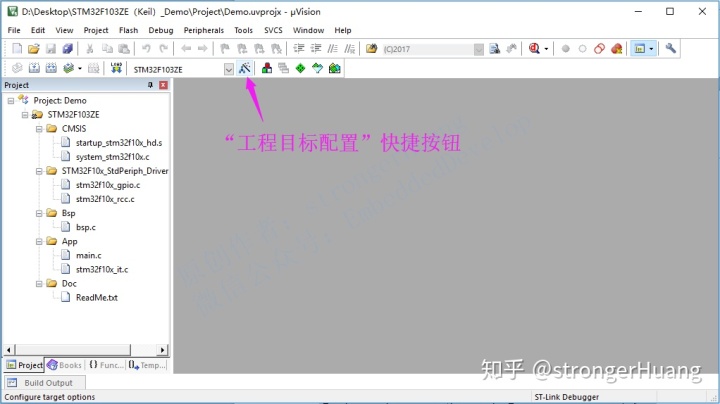

A.点击“工程目标选项”进入配置（或Project -> Options for Target）

B.输出Hex文件 很多朋友初学的朋友都会问怎么输出Hex，只需要勾选上【Project -> Options for Target -> Output】“Create HEX File”即可。

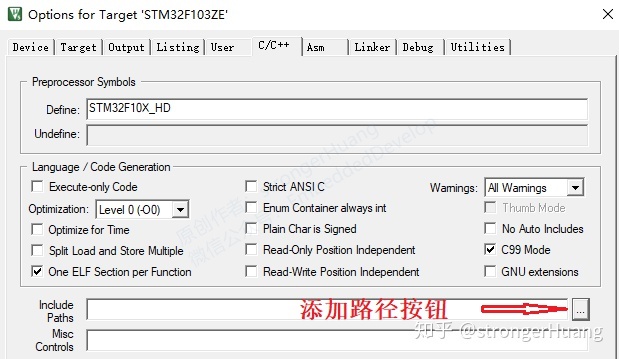

C.C/C++配置 这个选项的配置参数比较多，对于大型项目来说比较重要，但对于初学者来说，只需要简单配置两项就行。

第一处配置---预定义： 【这里以STM32F103大容量芯片为例】

预定义STM32F10X_HD，等同于#define STM32F10X_HD.

有些工程还预定义USE_STDPERIPH_DRIVER。由于都是使用“标准外设库”，我个人习惯把USE_STDPERIPH_DRIVER，定义在stm32f10x.h文件里面，所以在这里就看不到我定义的这一项了。

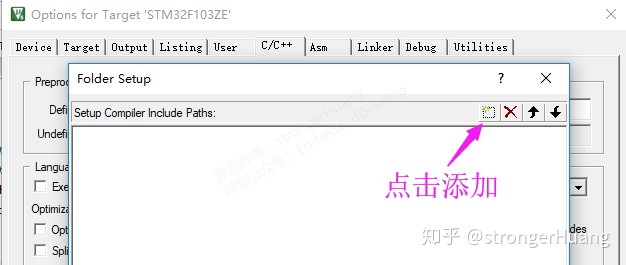

第二处配置---包含路径： 由于我们前面工程中有很多文件夹，因此需要添加对应的路径，这样编译器才能找得到。

· ·

一步一步添加，直到最后完成

· ·

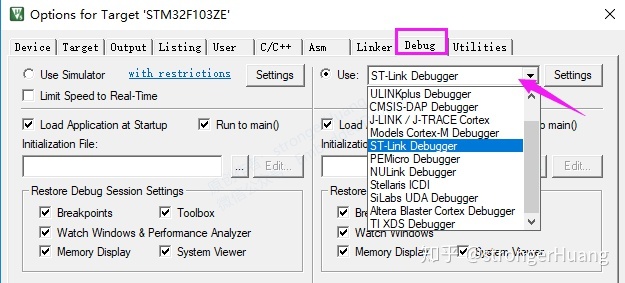

D.选择下载调试工具 这个选项根据自己的下载调试器来选择（比如：ST-Link）

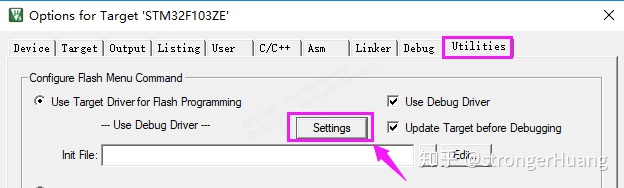

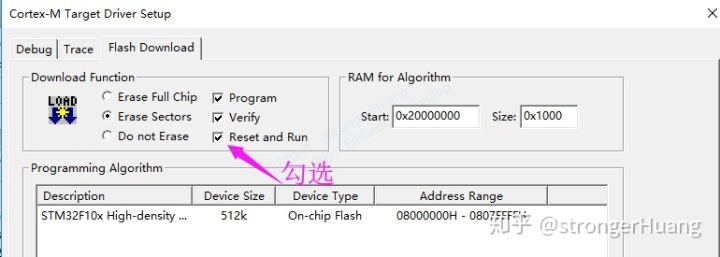

E.下载复位并运行设置 有些初学的朋友说“为什么我下载程序之后，需要按一下复位键才能运行？”，只需要在工程中勾选上“Reset and Run”就可实现，下载完程序马上运行了。

至此，一个新建立的工程就算完成了（当然，我新建的文件是添加了正确的源代码），只需要编译，接上下载器就可以下载运行了。

四、下载

为方便广大STM32学习者，我将常见的STM32“Demo软件工程”已经建好，里面还包含EWARM建立的工程供大家下载。

STM32F0工程模板: http://pan.baidu.com/s/1pKSkSxt

STM32F1工程模板: http://pan.baidu.com/s/1c1AWupM

STM32F2工程模板: http://pan.baidu.com/s/1o8yGWg6

STM32F3工程模板: http://pan.baidu.com/s/1boVXh2f

STM32F4工程模板: http://pan.baidu.com/s/1qYzYMuS

STM32L1工程模板: https://pan.baidu.com/s/1rNPC3JQD7iLchVUEJlTjCQ

提示：如果以上链接失效，可以关注微信公众号，获取更新链接。

五、说明

1.该文档仅供个人学习使用，版权所有，禁止商用。

2.本文由我一个人编辑并整理，难免存在一些错误。

3.为了方便大家平时公交、地铁、外出办事也能用手机随时随地查看该教程，该教程同步更新于微信公众号『嵌入式专栏』，关注微信公众号回复【Keil系列教程】即可查看全系列教程。
