按钮灭了_默纳克：按检修上行 / 下行按钮，电梯不运行

故障原因总表

故障现象	可能的原因	检测方法	处理措施	备注
检修 不运行	门锁/安全回路不通	检查轿门锁及厅门锁回路是否导通	按照正确原理图接线
	参数设置错误	检查控制方式是否为距离控制	设置F0-01=1	/
		检查门锁反馈参数设置是 否正确	轿门锁厅门锁高压检测，设置F5-38=7(5)，F5- 39=5，低压检测F5-05=5	/
	检修状态无效或其他位置检修误动作	查看FA-12，若为00开头表示处于检修状态，若不 是 00 开头，表示不处于 检修状态	将检修开关旋至检修位置
	检修上下行信号 无效	通过F5-34 的数码管状态检测检修上下行信号是否 无效	，更换检修上行/ 下行开关按钮
	检修不关门	检查光幕是否动作	检查参数F5-25的Bit0，bit1.检查轿顶板X0,X1指示灯
		检查门机控制系统的接线是否正确	根据电气原理图检查门机系统接线	/
	限位开关是否动作	检查限位开关	更换限位开关，更改相应参数	/
	Y 输出继电器工作电压不正常	测量主板 CN3 的输入24VDC 电压是否正常	更换 24VDC 电源盒
	关门到位 信号错误	监控f5-35	见下文 详解

 【详细检测方法与处理措施】 1监控检修上行/ 下行命令是否有效，是否有其他位置检修误动作   1)首先拨动检修开关，观察检修指示灯是否随之亮灭(通常为主板x9指示灯，以此确定 轿顶和轿厢 位置的检修开关没有误动作)， 然后按检修上行/下行开关按钮，如果主控板相应指示灯不亮，说明检修上下行信号无效。 (也可以按检修上下行按钮时，监控F5-34的2号数码管B、C段标记是否亮；如果不亮，说明检修上下行信号无效。可能为上/下行按钮损坏或者线路不通)。 可能为按钮损坏或者线路不通

2)手持操作器检查参数F5-10/11两个参数是否设置正确，

 2检测安全及门锁回路 1)观察主板上的安全及门锁高压检测点灯，看指示灯是否亮(X25/X26/X27/X28)，检查门锁接触器反馈点指示灯是否点亮。 2)检查安全回路是否有电，保险丝是否正常， 3)如果高压检测点指示灯不亮，断开总电源，将数字万用表调到(欧姆)档，测量轿门锁及厅门锁回路是否导通。若万用表阻 值为无穷大，说明线路不导通，请按照随机图纸检查安全/门锁回路，

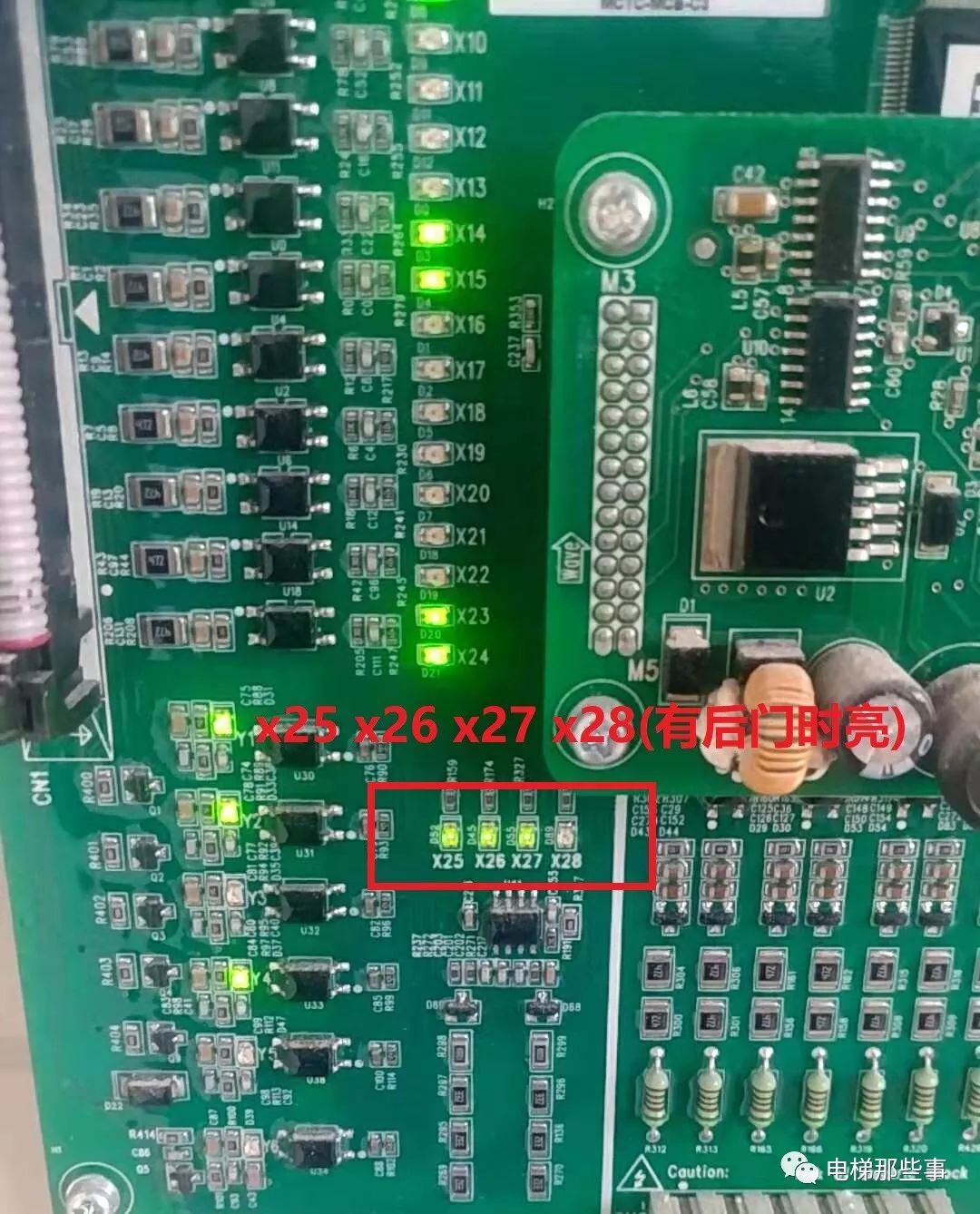

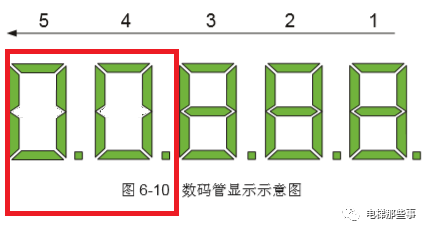

 主板高压检测点示意图，电梯为贯通门时，x28指示灯有效。   2监控检修状态是否有效   1)用操作器监控FA-12参数， 数码管显示从左至右依次为 5、4、3、2、1(见下面的示意图，所有的默纳克数码管排序都是如此)， 最左边的两个数码管(5、4 号数码管)是否为显示00；如果不是，说明检修状态无效， 2)拨动检修开关旋钮，看看x9指示灯是否随着亮灭 3)检查F5-09参数设置是否正确

红圈部分应显示   4 检测光幕信号是否有效或动作( 仅检修不关门时，需要检查此项)  (以下参数包括前后门光幕参数) 1)判断方法：挡光幕前后，轿顶板的 X1/X2 输入点有亮灭变化，F5-35 对应的段码 没有亮灭变化，说明轿顶板损坏；若轿顶板和 F5-35 均没有变化，说明光幕损坏。 2)参数设置：当没有挡光幕时， 若轿顶板X1/X2亮，说明光幕信号为常闭输入点，F5-25的Bit0/Bit1设为0；若X1/X2不亮，说明光幕为常开输入点，F5-25的Bit0/Bit1设为1。 3)参数F5-35：数码管显示从左至右依次为5、4、3、2、1，手持操作器监控F5-35 参数的 1 号数码管 A和B 段标记是否亮；   5 检测主控板 CN3 的输入 24VDC 电压是否正常

万用表调到(电压直流)档，测量主控板CN3端子24V-COM之间的电压。

若万用表 电压显示值低于24V(-15%)，说明CN3的输入24VDC电压不正常，请更换24VDC 电源盒。 6 检查关门限位开关信号是否有效

(新国标主板检查此项)

1监控轿顶板开关门到位指示灯，(轿顶板X3/X4/X5/X6)

2进入F5-35参数，监控1号数码管的E,F段是否亮

1)如果开关门到位指示灯亮灭不正常，

检查门机开关门到位接线，

检查门机开关门到位参数设置是否错误

2)如果开关门到位指示灯正常亮灭，F5-35参数1号数码管显示不正常。

检查主板F5-25参数设置bit2/3/4/5的设置。(参考本链接新国标门机(展鹏，申菱，松下)开关门到位设置方法)

检查门机开关门到位参数设置是否和主板匹配

(新国标增加关门到位机械检测，部分门机需要检查是否机械检测开关没有接通。)

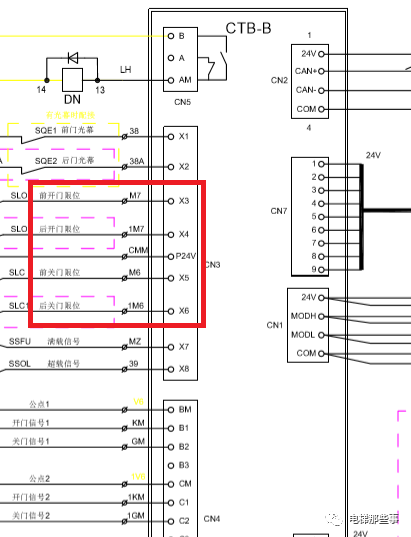

轿顶板接线图
