进度条设置_利用AE制作文件传输进度条

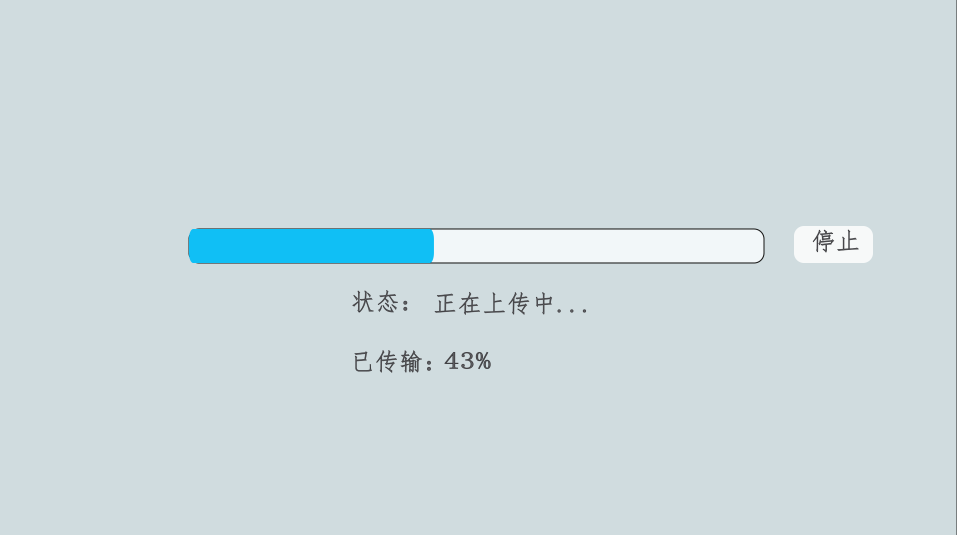

开始前，先看看效果GIF图吧！

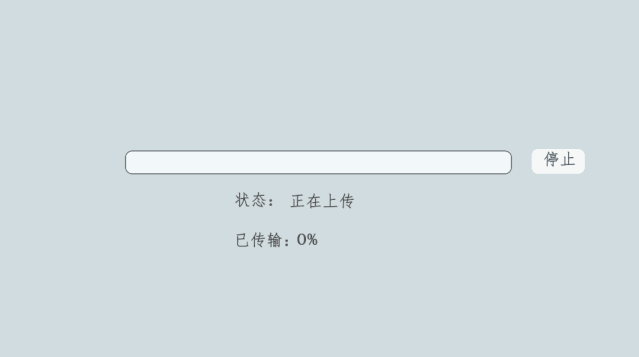

最终效果预览图

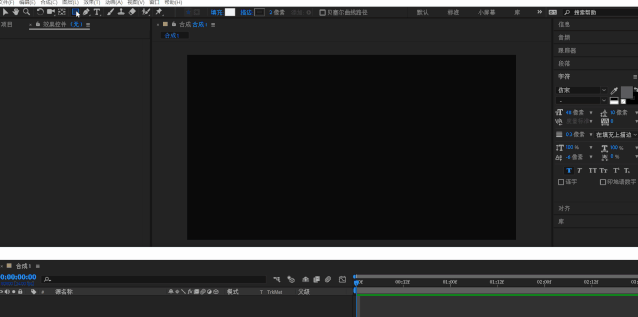

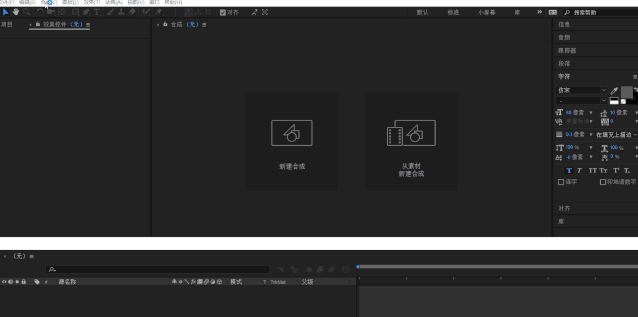

（1）新建合成：宽度1920*1080，帧频率24帧/秒，持续时间3秒。操作的GIF图如下：

图1

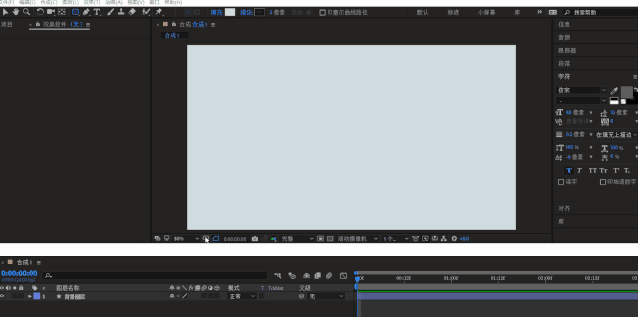

（2）双击矩形选框工具画出背景图层，修改背景颜色。（背景颜色可根据自己需要设置）操作的GIF图如下：

图2

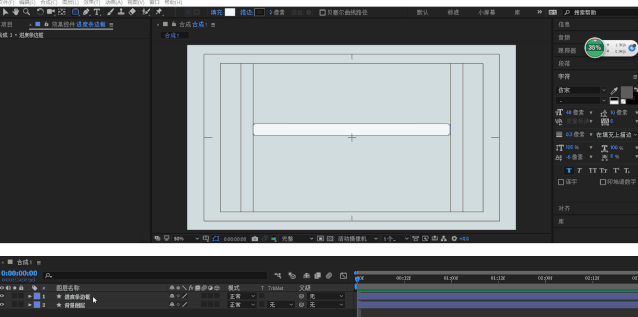

（3）勾选“参考线”和选择“标题/动作安全”显示参考线条，利用“圆角矩形工具”画出进度条边框，进度条边框颜色填充为白色，描边为2像素，边颜色为灰黑色。操作的GIF图如下：

图3

（4）点击进度条边框按Ctrl+D复制出“进度条边框2”，按enter键将命名改为“进度条”，进度条颜色填充为蓝色，描边为0像素。操作的GIF图如下：

图4

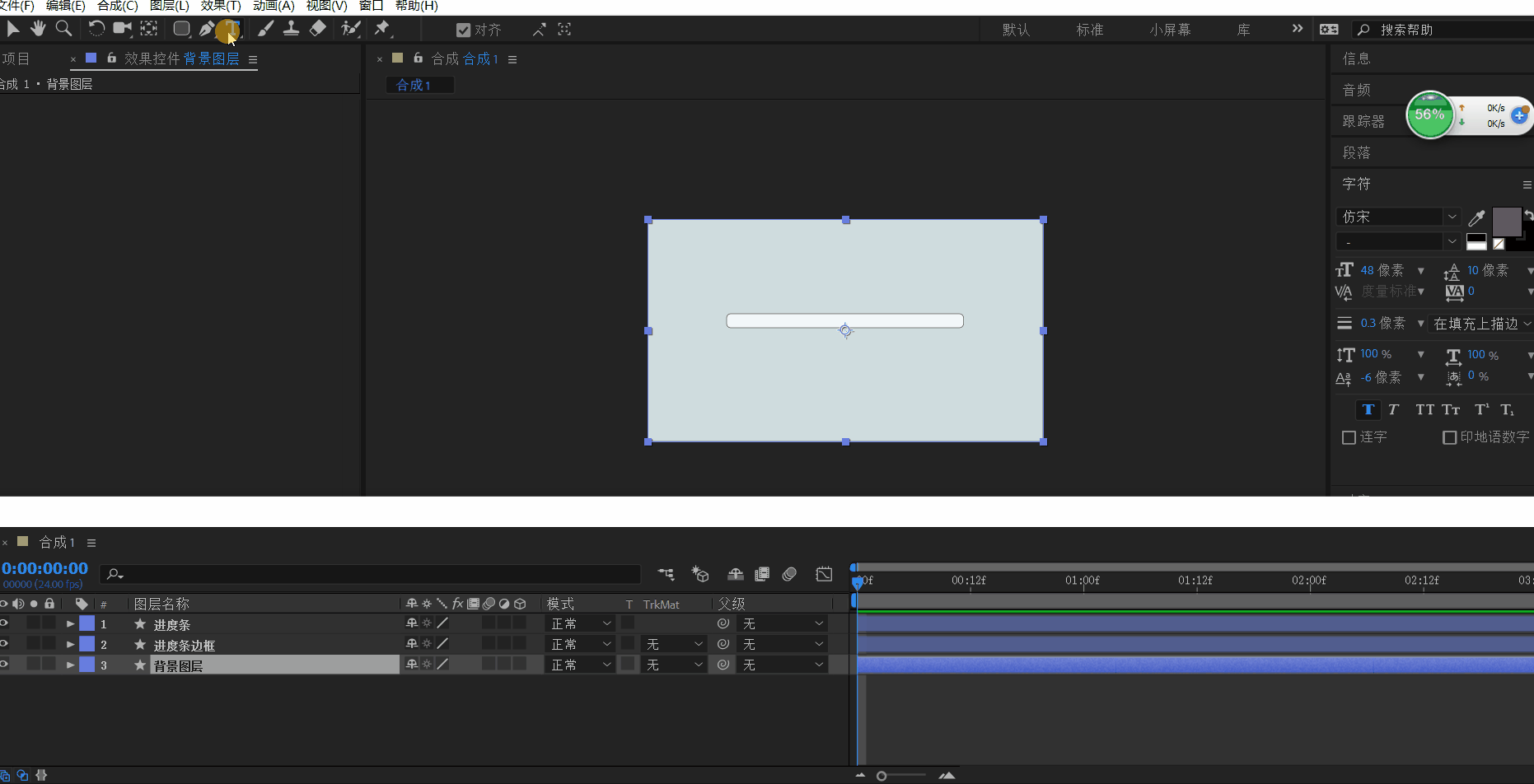

（5）利用向后平移锚点工具将“进度条”的锚点移至“进度条”左边线的中心点上（目的：为了设置缩放效果时，进度条是由左边往右边缩放的），然后按S键快速调出缩放属性，设置缩放属性的关键帧（①开始关键帧，进度条的x值为0，y值为100；②快结束的关键帧，进度条的x值为100，y为100）。操作的GIF图如下：

图5

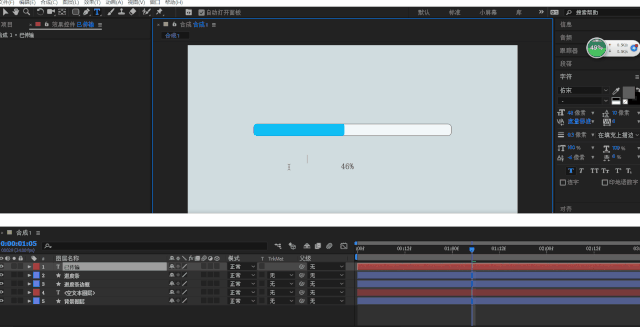

（6）制作进度条数据变化百分比：新建文本，打开文本下的“源文本”，按Alt键+点击源文本→启动源文本表达式，将源文本表达式关联到进度条的缩放属性。操作的GIF图如下：

图6

设置源文本的表达式：（英文输入法）

w=thisComp.layer("进度条").transform.scale[0];

Math.round(w)+"%"

注：Math.round（）是四舍五入函数，用于数据取整。

最初的效果预览GIF图如下：

图7

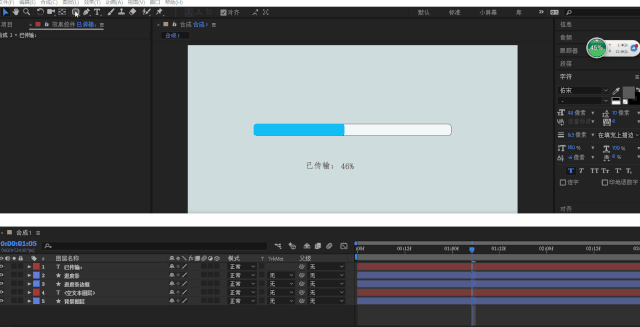

（7）新建文本，输入文字：“已传输”，利用移动工具调整“已传输”文本的位置。操作的GIF图如下：

图8

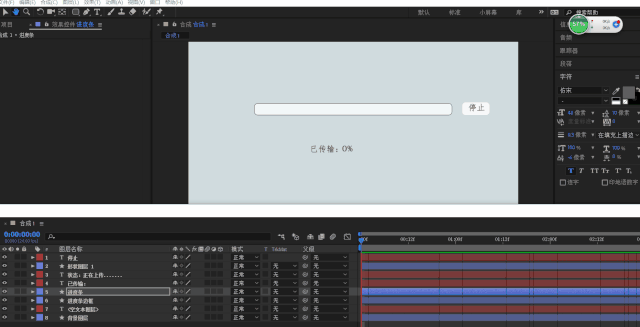

（8）利用“圆角矩形工具”画出停止边框，填充颜色为白色，输入文字：停止”。操作的GIF图如下：

图9

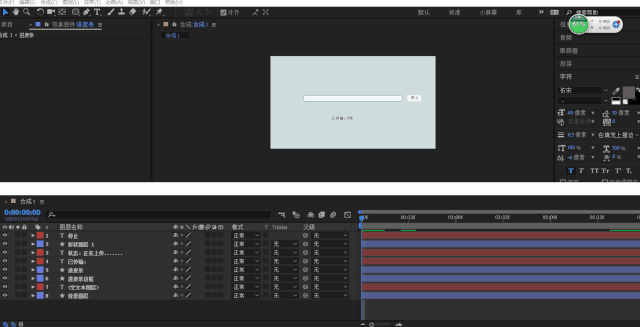

（9）新建文本，输入文字：“状态：正在上传中....”。操作的GIF图如下：

图10

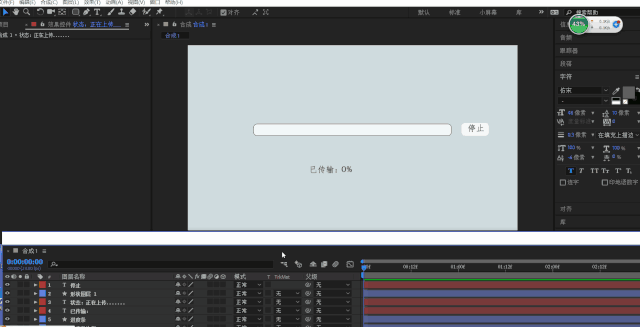

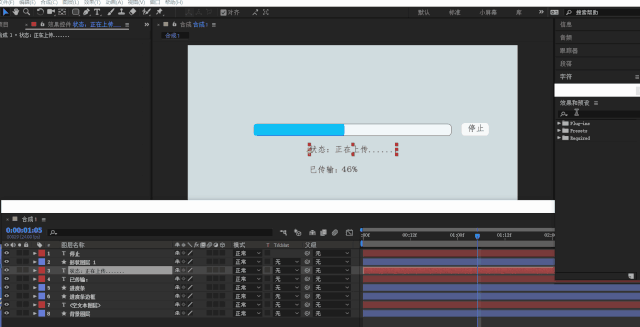

（10）在“效果和预设”中搜索“打字机”，将“打字机效果”应用到“状态：正在上传中.....”文本上。操作的GIF图如下：

图11

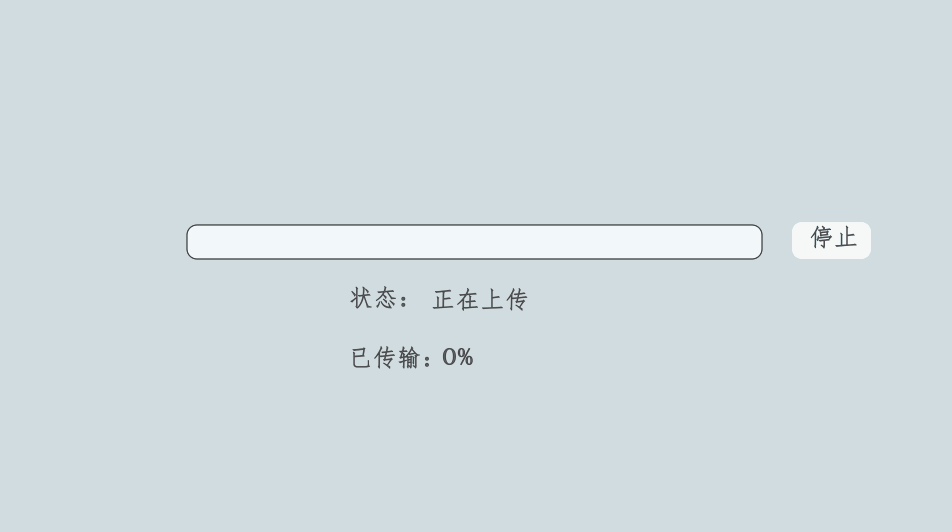

初步效果预览的GIF图如下：

图12

（11）初步效果预览可知，“状态：正在上传.....”出现的时间过迟，故我调整了“状态：正在上传.....”文本下的动画起始关键帧位置。操作的GIF图如下：

图13

（12）初步效果预览可知，进度条的变化太过顺畅，故我调整了缩放关键帧，让进度条有点卡顿的效果。我在开始和结束关键帧之间设置了6个关键帧得到三个卡顿效果：

①第一个卡顿：将“当前时间指示器”移到00:06f的位置，直接打上关键帧（第1个关键帧），按Ctrl+C复制，移动“当前时间指示器”到00:12f位置，按Ctrl+V粘贴在第2个关键帧的位置上（第一个卡顿完成）；

②第二个卡顿：移动“当前时间指示器”到01:00f位置，打上关键帧（第3个关键帧），按Ctrl+C复制，移动“当前时间指示器”到00:12f位置，按Ctrl+V粘贴在第4个关键帧的位置上（第二个卡顿完成）；

③第三个卡顿：移动“当前时间指示器”到01:20f位置，打上关键帧（第5个关键帧），按Ctrl+C复制，移动“当前时间指示器”到02:04f位置，按Ctrl+V粘贴在第6个关键帧的位置上（第三个卡顿完成）。

操作的GIF图如下：

图14

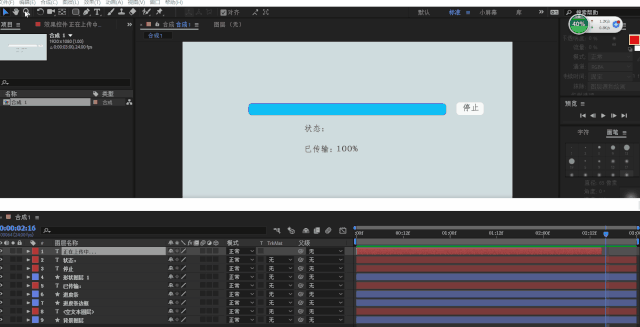

调整后的效果预览GIF图如下：

图15

（12）调整后的效果预览发现：“状态：正在上传..”文本的出现时间还是迟了，故我将文本“状态”和文本“正在上传...”分开，将打字机效果仅应用在“正在上传....”文本上。将原来的“状态：正在上传..”文本删除。

（13）文件传输过程中：有“正在上传...”字样，传输结束后，当然也有“完成”字样。故我调整了“正在上传...”文本的结束时间。操作的GIF图如下：

图16

添加“完成”文本，操作的GIF图如下：

图17

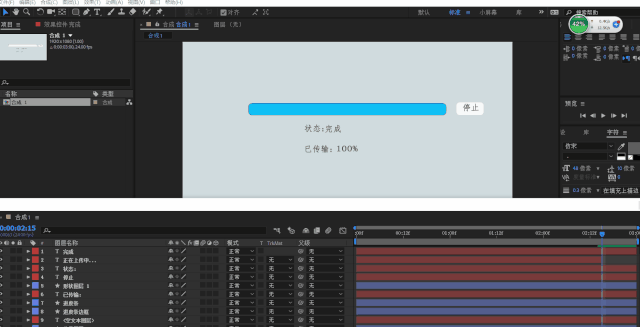

（14）“完成”字样的出现时间当然是在“正在上传...”字样结束之后出现的，故我调整了“完成”文本的出现时间。操作的GIF图如下：

图18

最终的效果预览GIF图如下：

图19

注：观察效果GIF图，进度条的边框虽然是用圆角矩形工具画的，但是一开始进度条出现的边角样子是矩形的，后来才逐渐变成圆边角。这是一个瑕疵点：

故建议：做进度条还是用矩形工具画最好。

END。
