刚入行时，CAD高手前辈一遍又一遍地跟我们强调，一定要掌握好CAD图层管理技巧，每次CAD绘图时要养成良好的习惯，才能磨刀不误砍柴工。

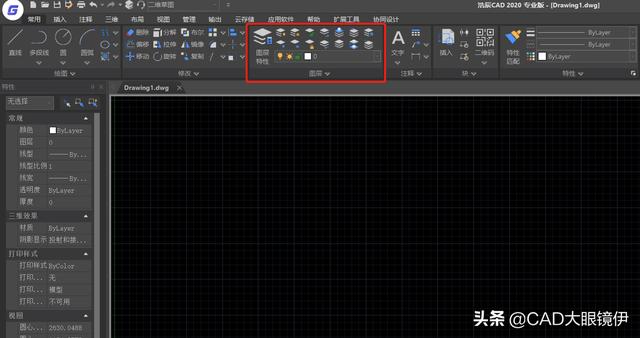

时至今日，绘图无数后，我们才深有体会，CAD图层管理确实在CAD绘图过程中十分重要！复杂的CAD图纸中，用好图层，能够事半功倍。下面，小编跟大家分享最全的CAD图层管理整理，你真的会使用CAD图层嘛？

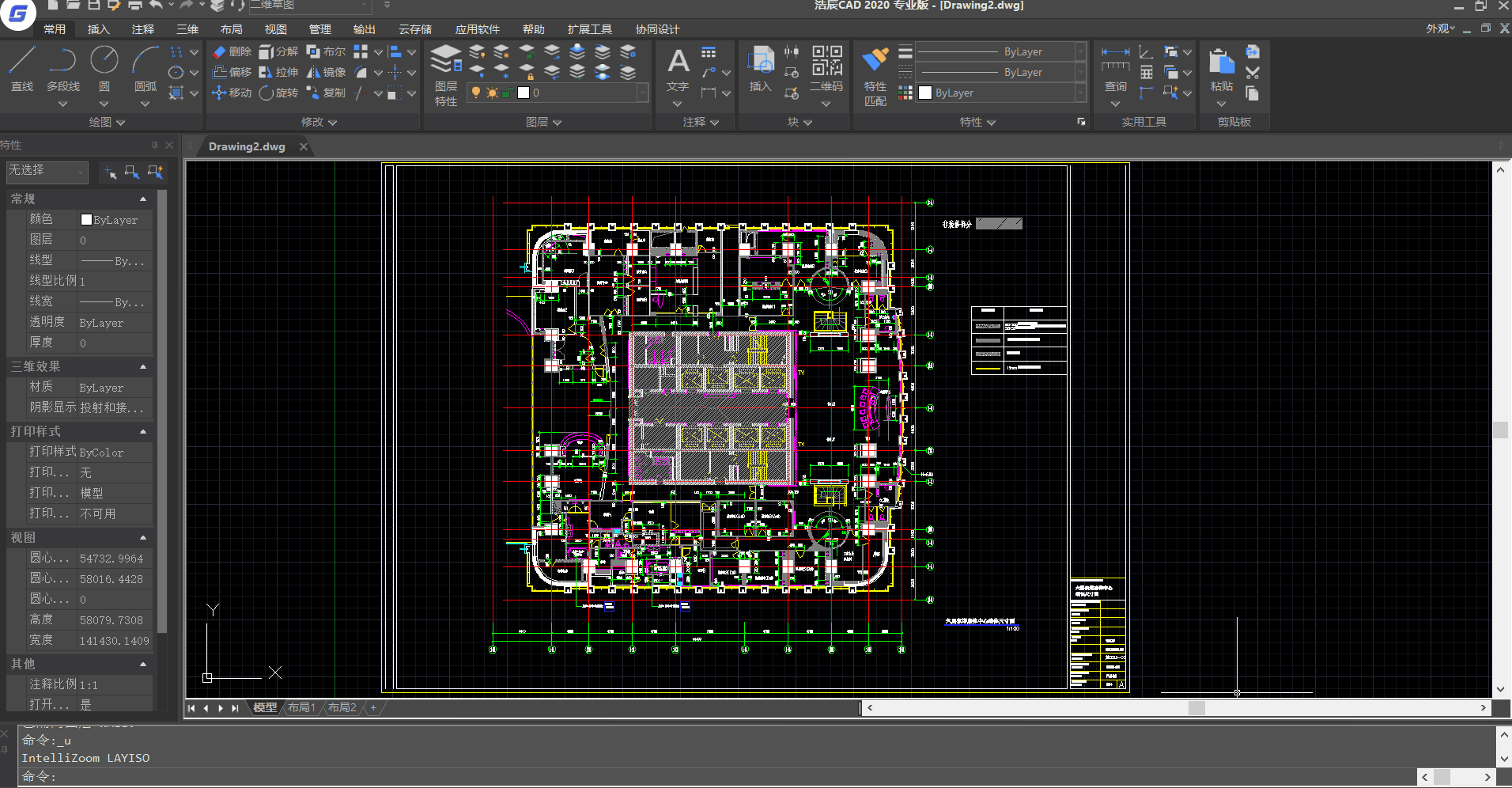

01 打开所有图层(LAYON)

在查看或参照其他CAD图纸信息时，我们可以通过打开所有图层命令，以获得所有图纸信息，以防遗漏图纸信息，造成设计失误等问题。

但是在图层非常多的情况下，找到并打开对应图层特别费事，可以直接输入LAYON，省事又方便。

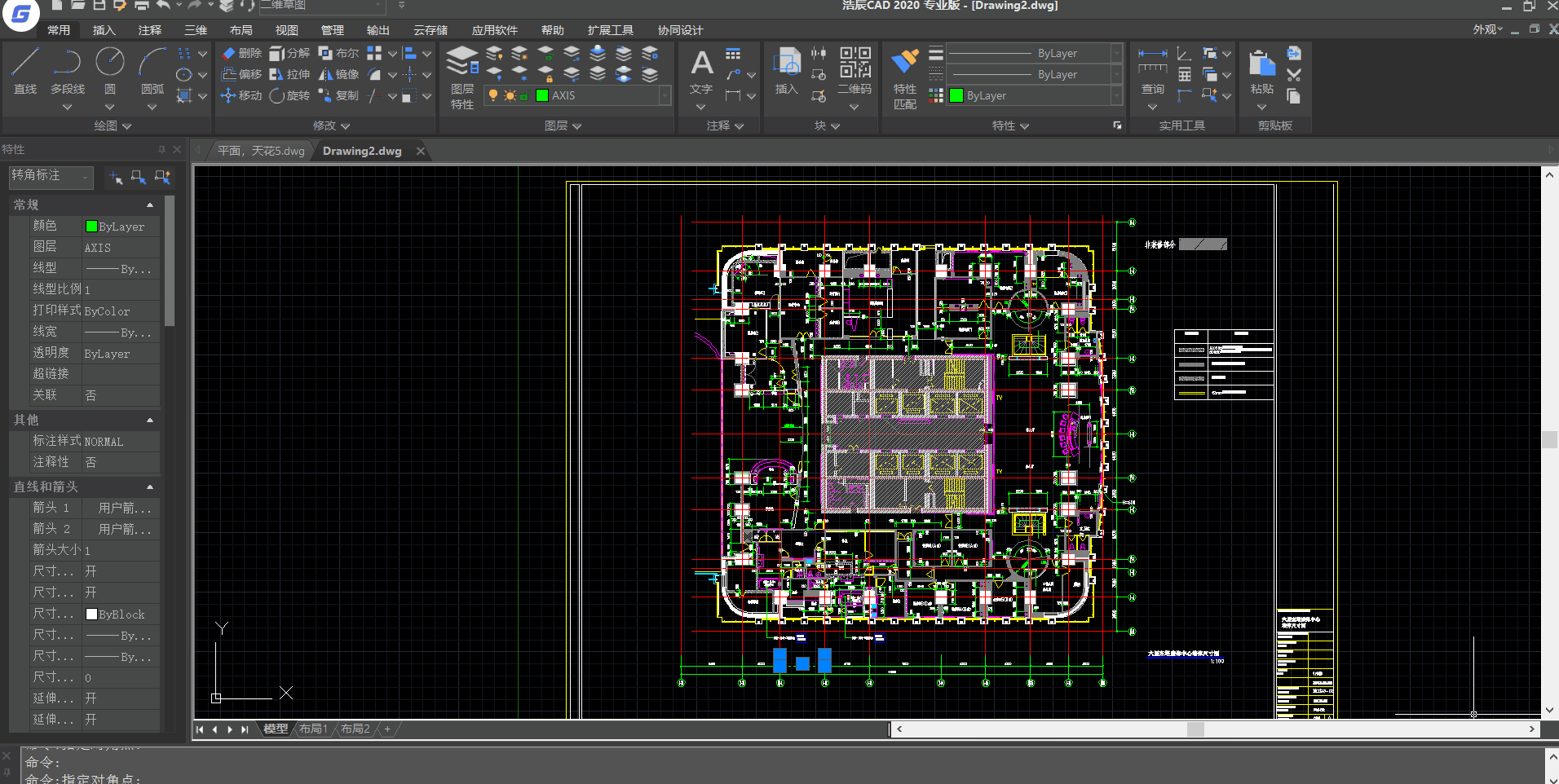

02 图层关闭(LAYOFF)

通常会通过图层管理下拉框，勾选其对应图层的开关(小灯泡)，这种情况在自己设计的CAD图纸情况下，完全可以。

但当遇到查看他人图纸时，图层标注不熟(英文或简称等)，就需要通过图层关闭命令。打开命令，鼠标直接在图纸上点击即可关闭，方便快捷。

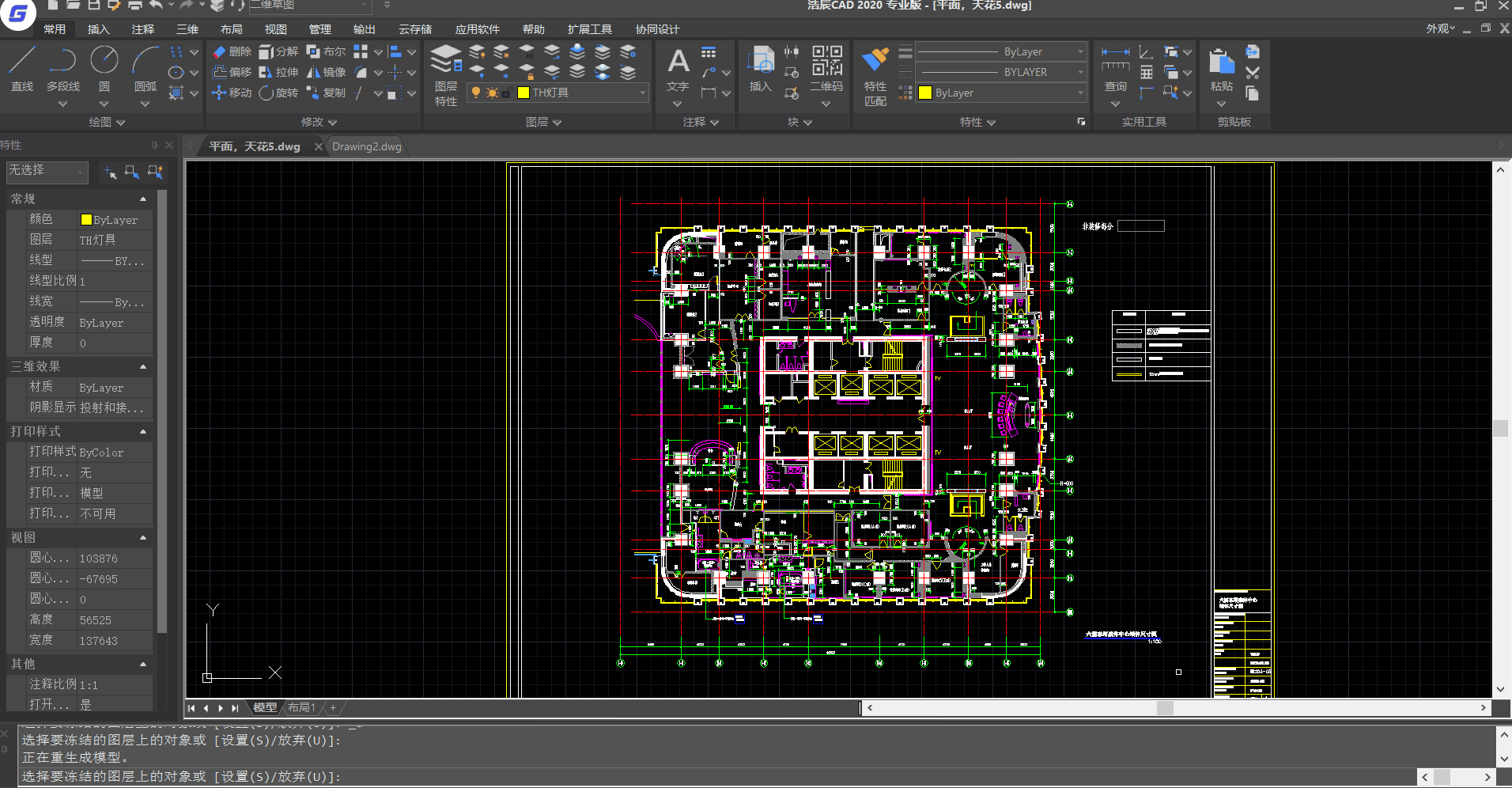

03 图层冻结(LAYFRZ)

可能有很大一部分工程师认为图层冻结和关闭差不多，其实二者还是有区别。在大型CAD图纸中，冻结不需要的图层可以提升操作流畅度，但关闭不行。

关闭是针对所有视口，而冻结包含：全部(A)/选取(S)/:

全部：将修改应用到所有视口中；选取：将修改应用到选定的视口中；当前：仅将修改应用到当前视口中。通过在不同视口中冻结不同的图层，可以在不同布局或不同视口内显示不同的图形，这是图层开关无法实现的。

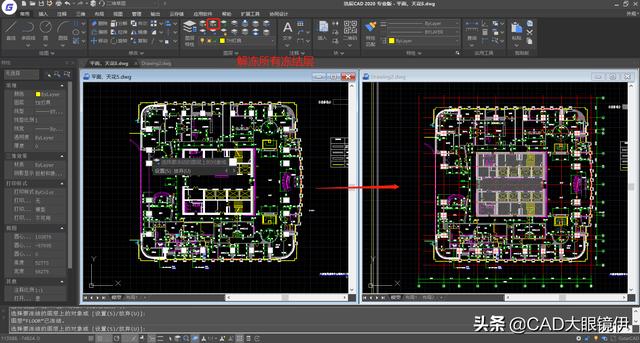

04 图层解冻(LAYTHW)

在命令行输入LAYTHW命令，将解冻图形中的所有图层，但LAYTHW命令不能在视口中解冻图层。

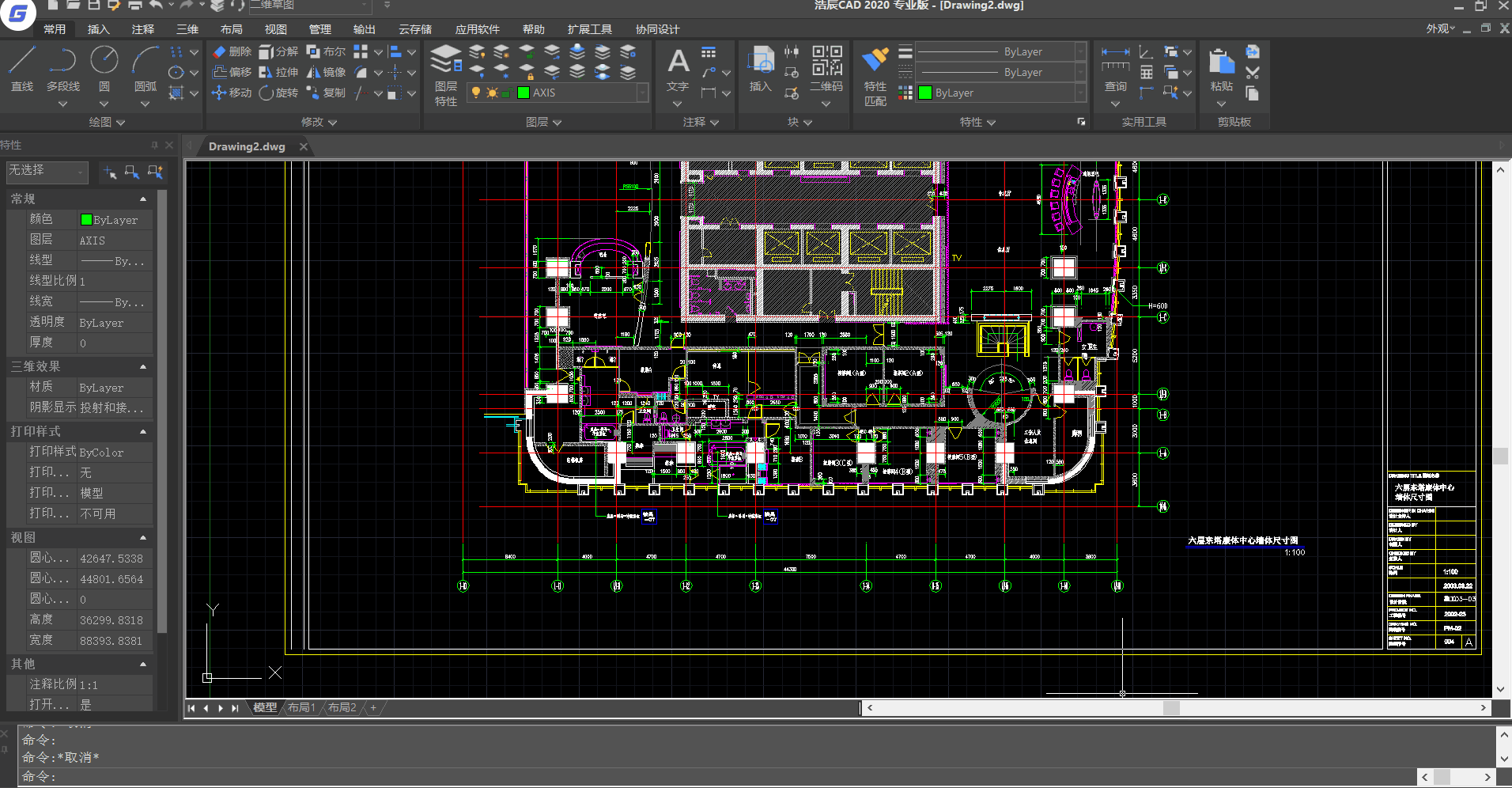

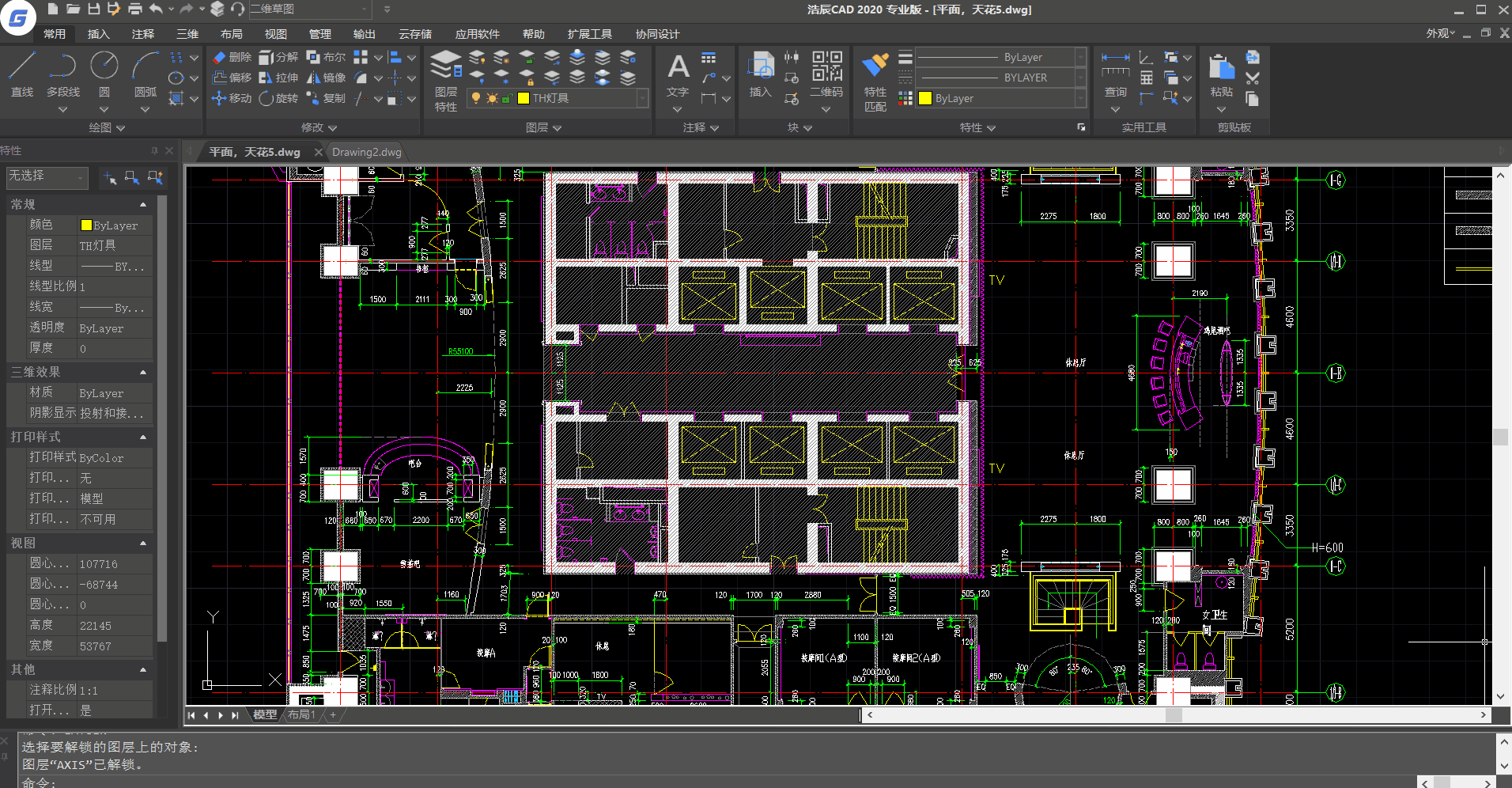

05 图层锁定(LAYLCK)和解锁(LAYULK)

CAD图纸设计中，随着图纸复杂度越高，线型越多，很容易误选或误操作，可以通过图层锁定来解决，锁定图层会淡显。

解锁图层，是需要选定对象，并不是针对所有被锁定的图层。

06 图层隔离(LAYISO)和解除图层隔离(LAYUNISO)

图层隔离对选中的对象显示，其它对象全部隐藏。隔离的是其它对象，需要理解一下，其实和前面介绍的图层关闭(对选中的对象隐藏，其它对象显示)刚好是相反。

07 置为当前图层(LAYMCUR)和更改为当前图层(LAYCUR)

置为当前图层就是把当前图层置为选定对象所在的图层，简单的理解就是通过鼠标点击图形线，直接将选中的图形置为当前图层。

更改为当前图层是将选定图层对象的特性更改和当前一致，有点类似格式刷的功能。

08 图层匹配(LAYMACH)

将选定对象图层匹配目标对象图层，选中命令或输入快捷命令(LAYMACH)，首先选择需要被更改的对象，回车，再选择匹配的对象。

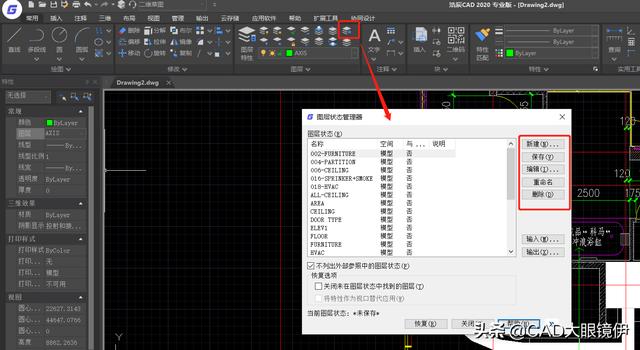

09 图层管理器(LAYER)

控制创建或管理图层的特性，可以添加、删除和重命名图层，修改其特性等。
