计算气动执行元件的空气消耗量以及所要空气量。可用于空气使用量的掌握以及减压阀等元件大小的选择。

空气消耗量/所要空气量计算软件：https://www.smc.com.cn/select/accs/zh-cn/index.html

计算步骤：

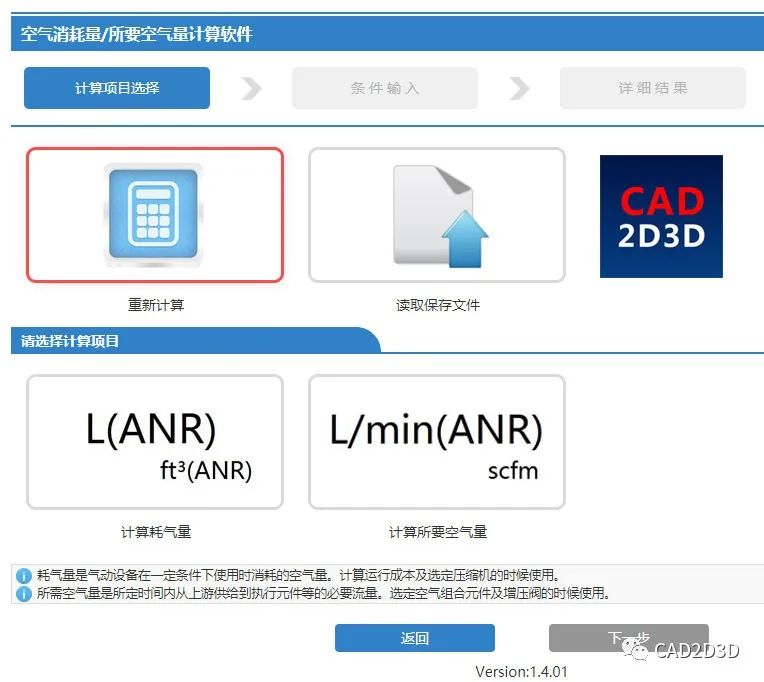

1. 选择计算项目

2. 选择执行元件的种类、气管规格

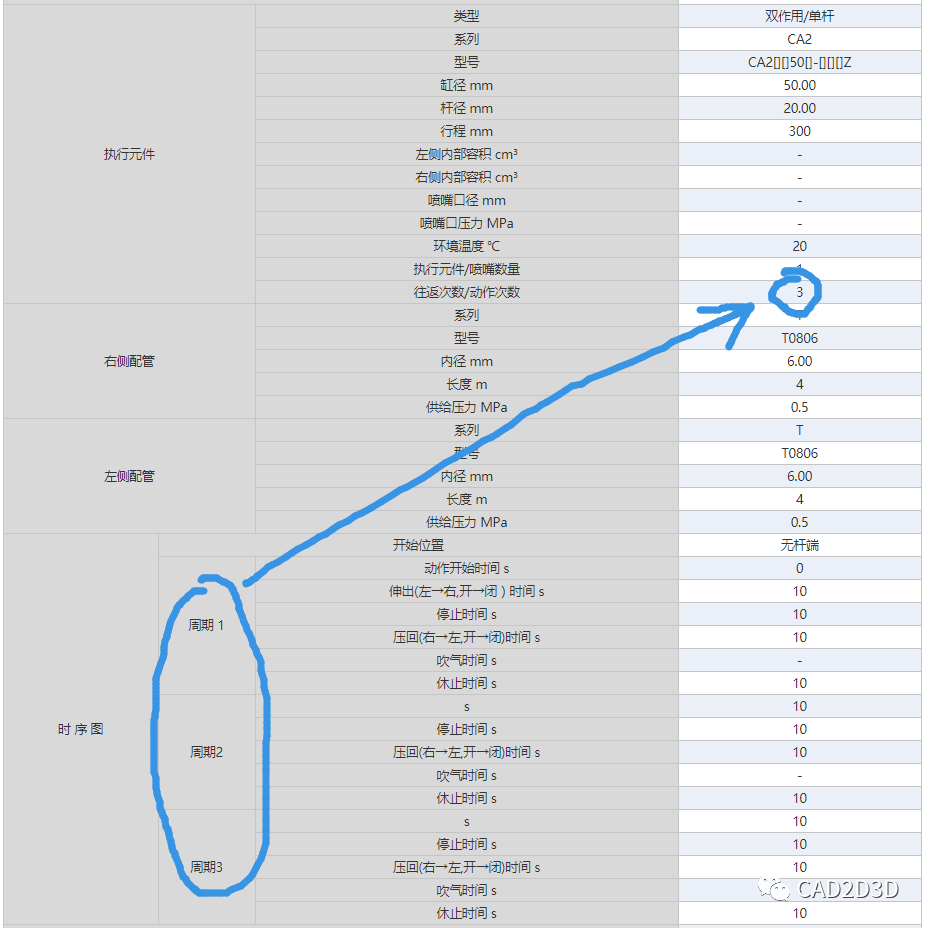

一定要准确选择往返次数，这个会在后面的时序图中有体现，比如往返2次，后面的时序图就会有2个循环。

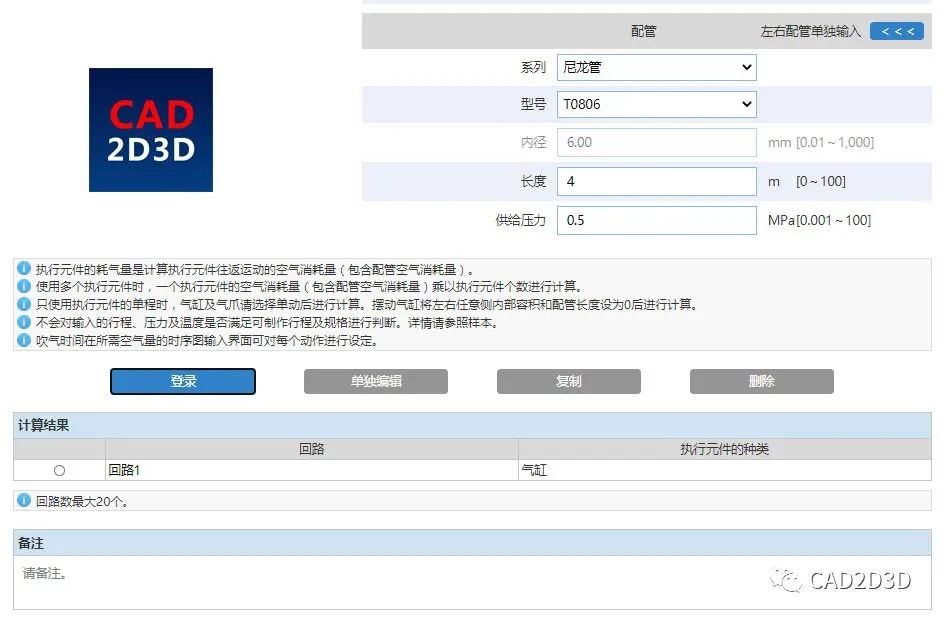

选择完成后，点击下方的登录按钮(这个登录翻译的不准确，应该是添加的意思)，将上面选择的回路添加到计算结果中，根据实际需要，可添加20个回路，最后一起计算。

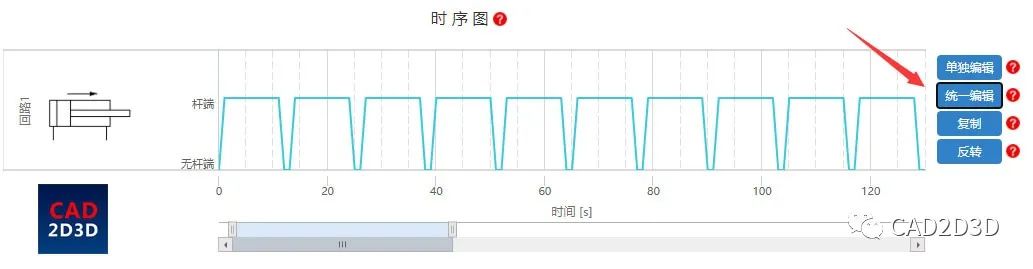

3. 设置气缸杆伸缩的时间节拍

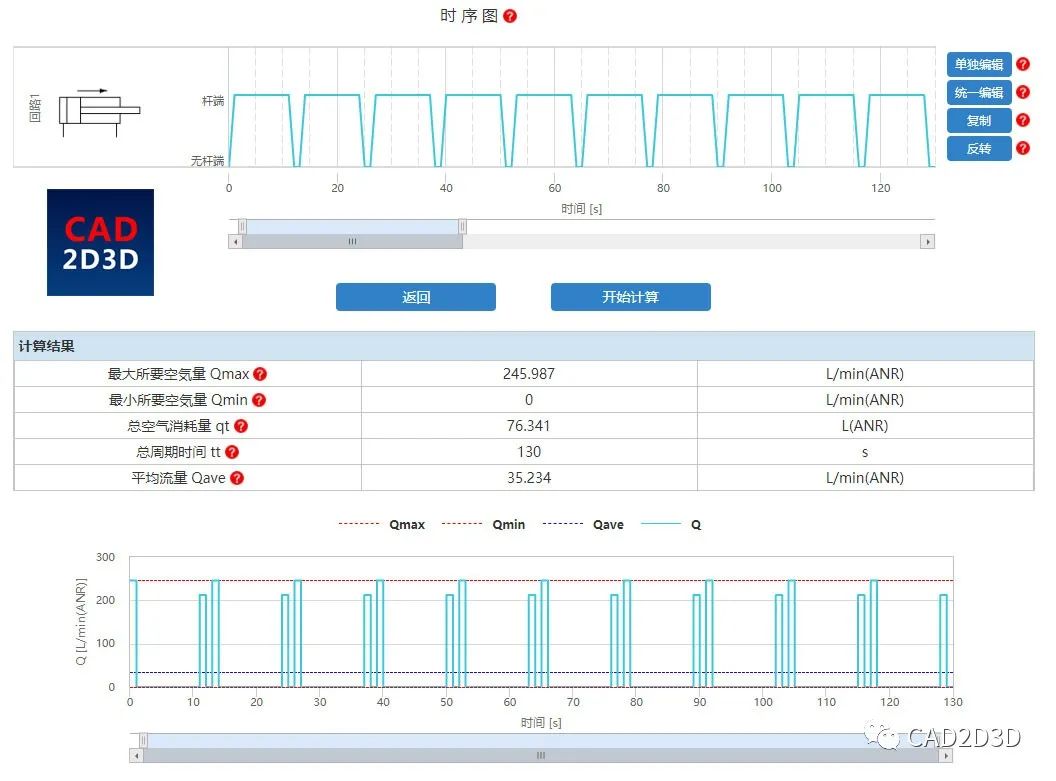

4. 计算最终结果

最大所要空气量 Qmax：表示整个循环中最大所需空气量。在不设置气罐的情况下，以这个流量指标选择元件。

总空气消耗量 qt：整个循环下消耗空气量的合计。

总周期时间 tt：全部元件作动完成的时间。

平均流量 Qave：流量为总空气消耗量qt除以整个循环时间tt。Qave=qt/tt×60
整个循环下所必须的最低供给流量。必须的供给流量根据允许压力降或气罐的容积而变化。

5. 查看详细结果
