今天就SMC系列的气缸进行分析，便于大家理解，加深记忆，首先我们要知道一台纯气控夹具都需要那些气动元器件组件(包括不全，常用的进行举例)

气缸阀岛组件三联件机械阀各种气动接头1气缸分类

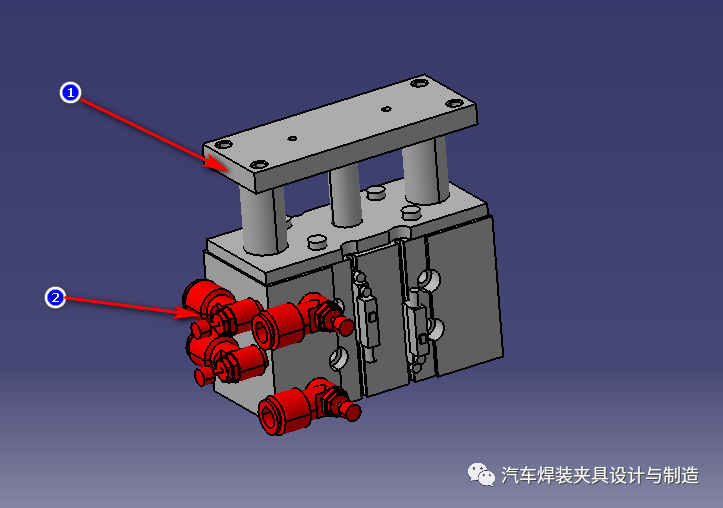

1.,MGPM系列 ，如下图所示

圈1：双导杆气缸

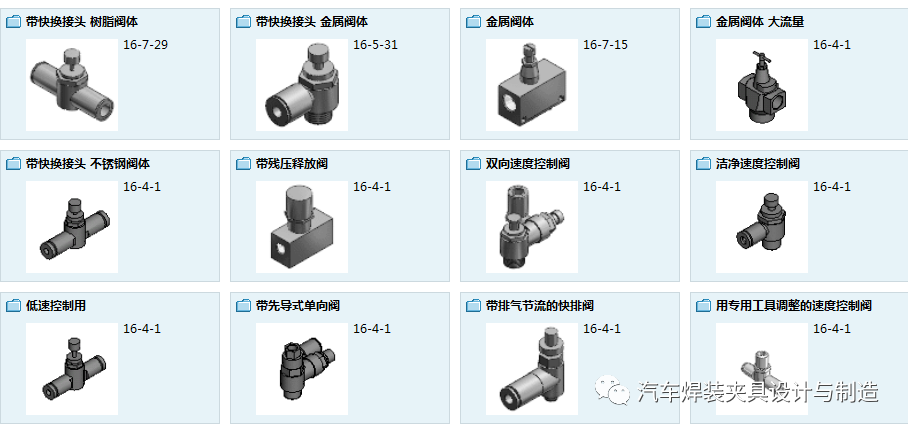

圈2：节流阀

总结，根据气缸的大小，节流阀的安装位置大小也不一样(以10的气管为例)

32缸径、40缸径(接头1/8'')型号为：AS2201F-01-10W2

50缸径、63缸径(接头1/4'')型号为：AS2201F-02-10W2

80缸径、100缸径(接头3/8'')型号为：AS3201F-03-10W2

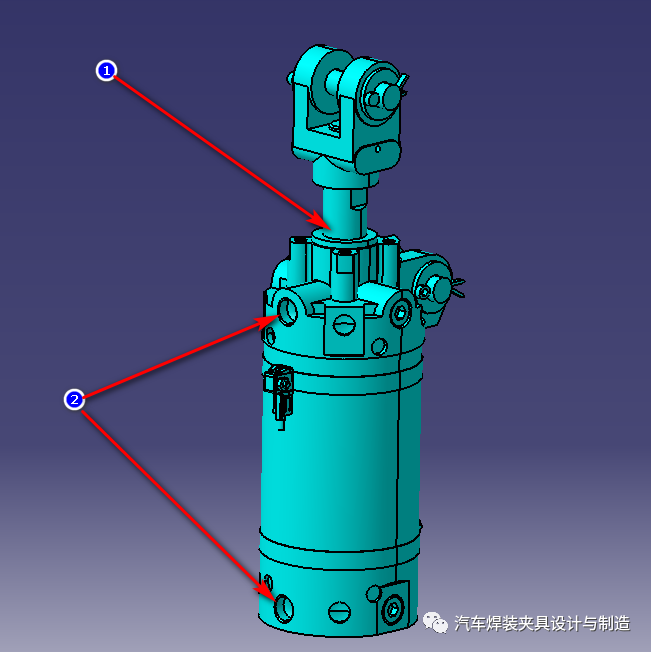

  1.,CKG1系列 ，如下图所示

圈1：夹紧缸

圈2：节流阀安装位置

总结，根据气缸的大小，节流阀的安装位置大小也不一样(以10的气管为例)

32缸径、40缸径(接头1/8'')型号为：AS2201F-01-10W2

50缸径、63缸径(接头1/4'')型号为：AS2201F-02-10W2

80缸径、100缸径(接头3/8'')型号为：AS3201F-03-10W2

具体大家查看样本，进行详细了解

2阀岛组件常用的阀岛组件如下图所示：

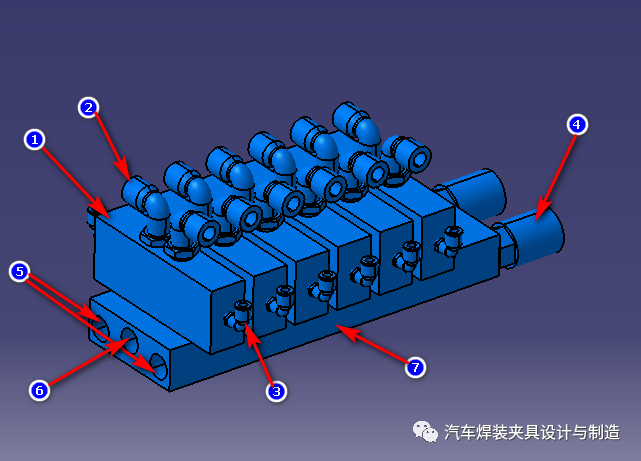

圈1：两位五通气控阀 型号：VFA5220-03

圈2：弯头(3/8'' 10的气管)型号：KRL10-03SW2

圈3：弯头(1/8'' 6的气管)型号：KRL06-01SW2

圈4：消音器 型号：AN30-03 数量：2个

圈5：堵头 型号：PT3/8-PTC16 数量：2个

圈6：直通(3/8'' 6的气管)型号：KRH10-03SW2 数量：2个(图示所指另一侧)

圈7：汇流板  型号：VV5F5-20-031(三联)/VV5F5-20-041(4联)/VV5F5-20-051(5联)/VV5F5-20-061(6联)/VV5F5-20-071(7联)/VV5F5-20-081(8联)

图示中未体现盖板，一般设计会留备用链，所以要加个盖板 型号：VF5000-70-1A

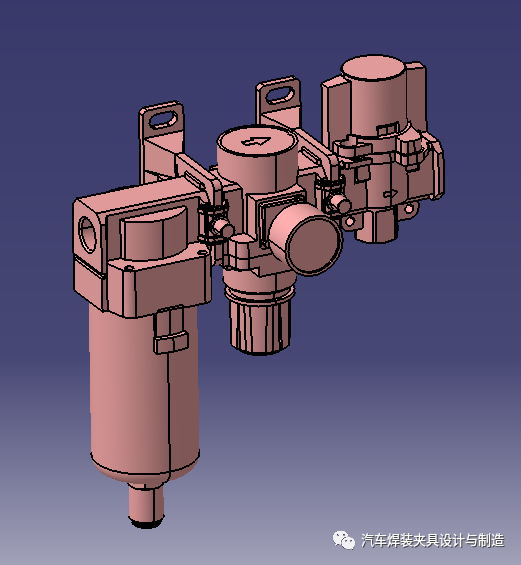

3三联件组件如下图所示为三联件组件 型号：AC40B-F04DG-V匹配的附件有：宝塔头 、球阀 、快插插座 、管接头、消音器。

4机械阀常用机械阀型号：VM131-01-01SA

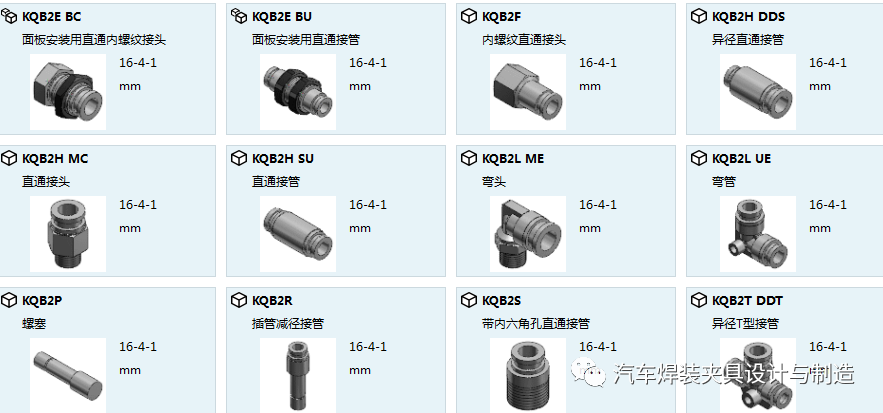

5各种气管接头以下图片是各种的气管接头，大家可以自行查询样本进行了解

以上内容，对于像小编一样的初学气路的朋友会有所帮助，希望大家能够有所收获。 如需SMC的下载软件，大家可以分享文章到朋友圈，截图发送到公众号，小编会及时给您发送链接。感谢您的分享。
