为什么只有奇次谐波_治理变频器产生谐波的应用

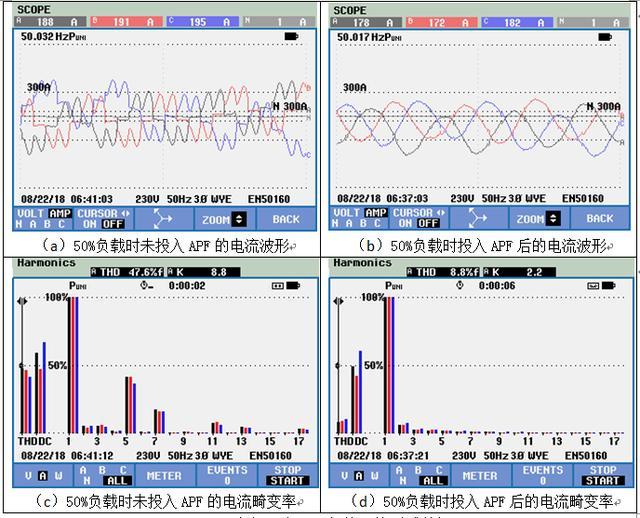

变频器运行对电网所产生的高分量谐波电流极大的影响了电网质量，使同电网中的用电设备不能正常使用。根据相关的政策法规本文阐述了变频器产生谐波电流的几种治理方案优缺点，结合实际案例重点分析了有源滤波器（APF）在治理变频器产生谐波电流的明显应用效果。

1、引言

在理想的情况下，优质的电力供应应该提供具有正弦波形的电压。但在实际中供电电压的波形会由于某些原因而偏离正弦波形，即产生谐波。我们所说的供电系统中的谐波是指一些频率为基波频率(在我国取工业用电频率50Hz为基波频率)整数倍的正弦波分量，又称为高次谐波。在供电系统中，产生谐波的根本原因是由于给具有非线性阻抗特性的电气设备(又称为非线性负荷)供电的结果。这些非线性负荷在工作时向电源反馈高次谐波，导致供电系统的电压、电流波形畸变，使电源质量变坏。

随着科学技术的发展，随着工业生产水平和人民生活水平的提高，非线性用电设备在电网中大量投运，造成了电网的谐波分量占的比重越来越大。过高的谐波分量不仅增加了电网的供电损耗，而且干扰电网的保护装置与自动化装置的正常运行，造成了这些装置的误动与拒动，直接威胁电网的安全运行。

2、谐波概述

在交流电源系统中，含有大量谐波的电源设备可以等效为一个线性负载和一系列的谐波电流源。可以认为，连接到交流电源的非线性负载从交流电源吸取基波电流并向交流电源反馈各种频率的谐波电流。谐波电流值和电源内阻越大，谐波所造成的电压波形失真也就越大，所造成的危害也越大。

我们知道在电力系统中谐波产生的根本原因是由于非线性负载所致。所谓非线性，就是自变量和变量之间不成线性关系，成曲线或者其他关系。用函数解释则为：y=f（x），当为一次函数时，y与x是线性关系，为其他条件时为非线性关系。在电子线路中，电压与电流不成线性关系，在负载的投入、运行过程中，电压和电流的关系是经常变化的。当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。

根据法国数学家傅立叶分析原理证明，任何重复的波形都可以分解为含有基波频率和一系列为基波倍数的谐波的正弦波分量。每个谐波都具有不同的频率、幅度与相角。谐波频率是基波频率的整倍数，可以区分为偶次与奇次，第3、5、7次编号的为奇次谐波，而2、4、6、8等为偶次谐波，如基波为50Hz时，2次谐波为l00Hzÿ
