一. 什么是宏程序？

用变量的方式进行数控编程

二. 宏程序与普通程序的区别。

三. 变量

#1~#33

在宏程序中储存数据，在程序中对其赋值。赋值是将一个数据赋予一个变量。例如#1=0，表示#1的值就是0，其中#1代表变量，#是变量符号，0就是给变量#1赋的值。

例如

G0 X0 Y0；#1=100 ；#1=50；

G01 X100 F500 ；G0 X0 Y0；#2=50；

G01 X#1 F500；G0 X0 Y0 ；

G01 X[#1+#2]F500；

四. 变量之间的运算

变量之间可以进行加，减，乘，除函数等各种运算

例如

#1=60；

#2=SIN#1；

运算顺序和一般数学上的定义相同

例如

#1=#2+3*SIN#4

括号嵌套

最里层的括号优先

例如

#6=COS[[[#5+#4]*#3+#2]*#1]

比较难理解的一种情况

#1=10；

G0 X#1 Y0；

#1=#1+1；

G0 X#1 Y0；

五. 转移和循环

在程序中使用GOTO和IF可以改变程序执行顺序

1. GOTO 语句—--无条件转移

例如

G0 X0 Y0；

G01 X100 Y100 F100；

X500；

GOTO 01；

Y500；

N01 X550；

Y550；

G0 Z200；

2. IF语句

1）.IF[条件表达式]GOTO n

如果指定的表达式满足，则转移到标有顺序号n 的程序段，如果不满足指定的条件表达式，则顺序执行下一个程序段。

例如

IF[#1 GT 100] GOTO 01；

G0 X0 Y0；

N01 X200；

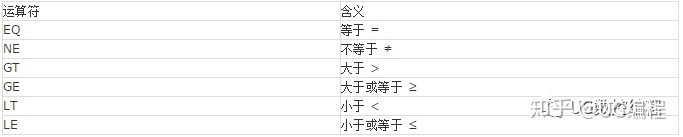

运算符

典型例子

#1=0；

#2=1；

N01 IF[#2 GT 100] GOTO 02；

#1= #1+#2；

#2= #2+#1；

GOTO 01；

N02 M30；

3.循环（WHILE语句）

在WHILE后制定一个条件表达式，当指定条件满足时，则执行从DO到END之间的程序，否则，转到END后的程序段

例如

#2=10；

#3=20；

WHILE[#2 LT #3]DO01；

#2=#2-1；

END01；

实例运用

O2012（螺旋铣孔）

#1=50；圆孔直径
