PCIE  编码方案   传输速率      吞吐量×1
1.0   8b/10b     2.5GT/s       2.5x8/10Gb/s=2Gb/s=250MB/s
2.0   8b/10b     5.0GT/s       5.0x8/10Gb/s=2Gb/s=500MB/s
3.0   128b/130b  8.0GT/s       8.0x128/130Gb/s=7.877Gb/s=984.6MB/s
4.0   128b/130b  16GT/s        16x128/130Gb/s=15.754Gb/s=1969.2MB/s
5.0   128b/130b  (32|25)GT/s   (32|25)x128/130Gb/s=(31.5|24.6)Gb/s=(3150.8|3077)MB/s

PCIE各种包结构及常用资料汇总_pcie cpld格式-CSDN博客

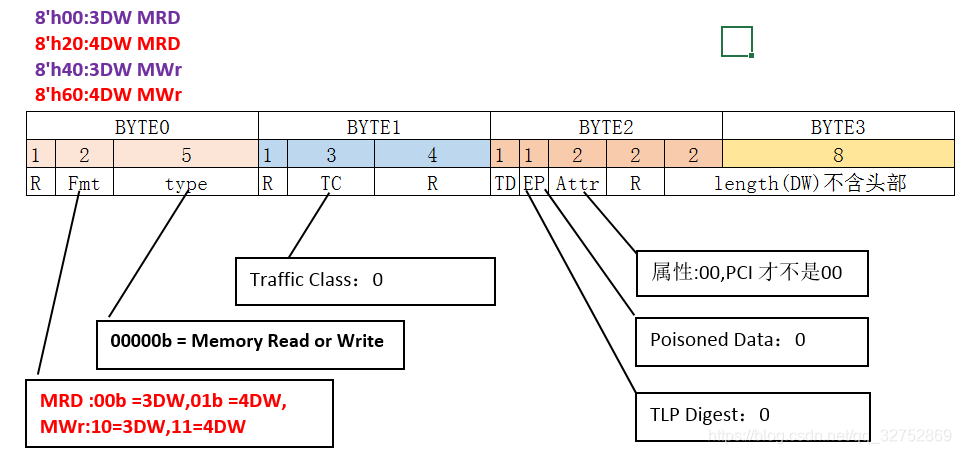

MRd/MWr

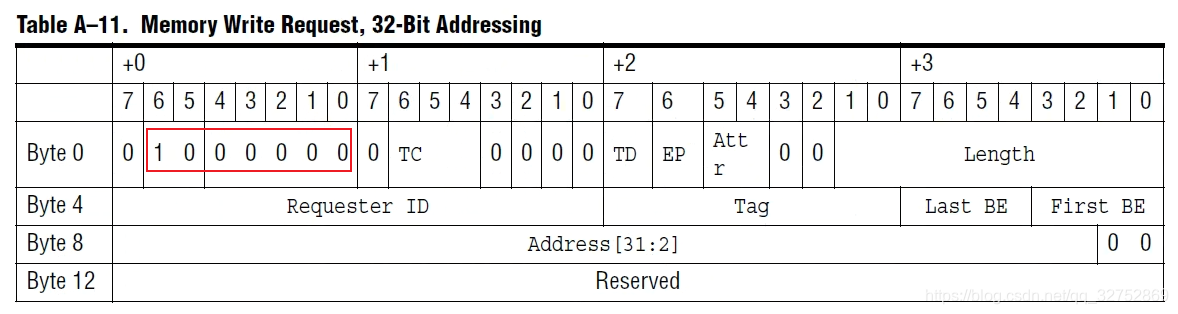

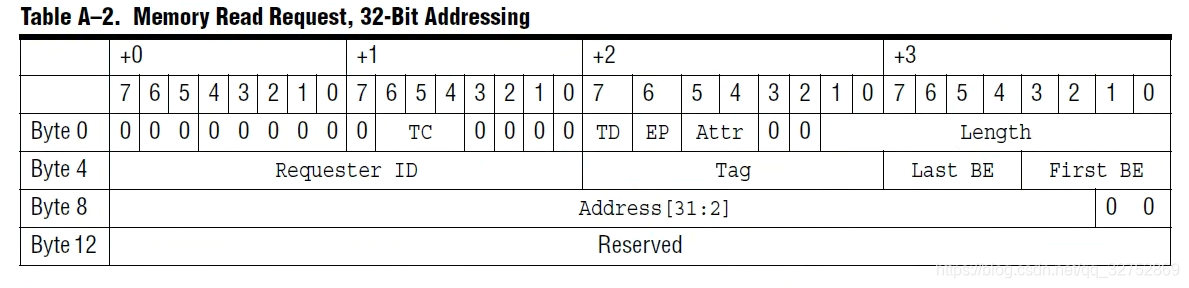

两者的区别

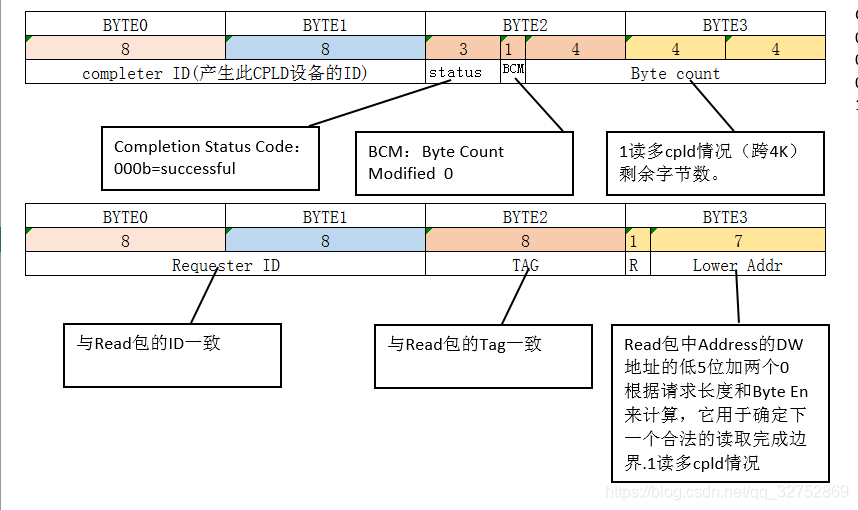

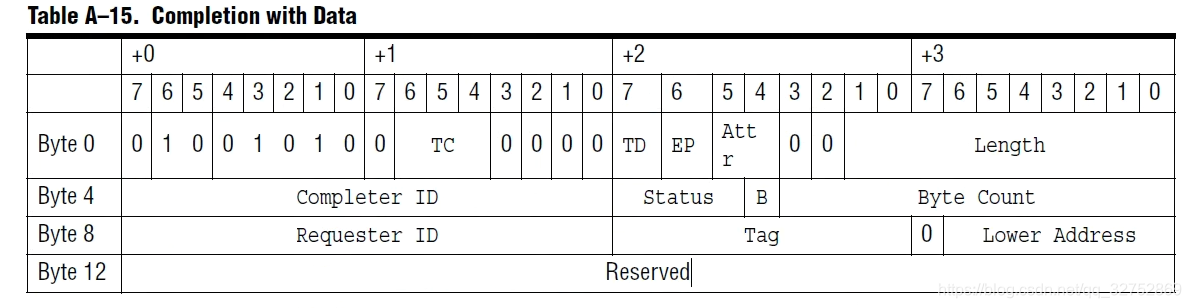

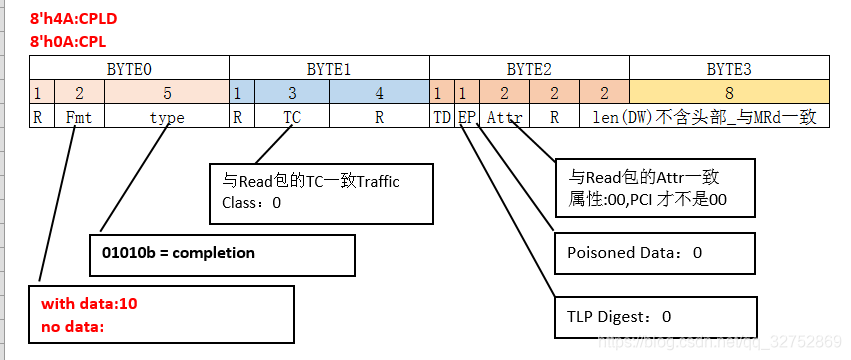

cpld

Completion Status Code

000b = Successful Completion (SC)

001b = Unsupported Request (UR)

010b = Config Req Retry Status (CR S)

100b = Completer abort. (CA)
