欢迎走进“二十三分之一” 少禹将在这里为你解决一些 CAD操作过程中常遇到的问题 希望对你有所帮助

 源泉设计是CAD的一个插件，在用源泉设计进行批量打印时，要注意一些细节。源泉设计对CAD图纸进行批量打印应该有三种方法：不管图框格式直接打印、利用块进行批量打印、利用图层进行批量打印。

方法一：直接进行批量打印

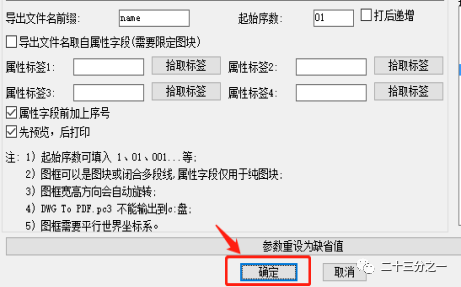

1、在命令栏输入快捷键“BPT”，回车，将“限定块名”“限定图层”前的勾去掉(如果默认状态下上有勾的就去掉，没有勾就不用管)，设置好打印机，点击“确定”

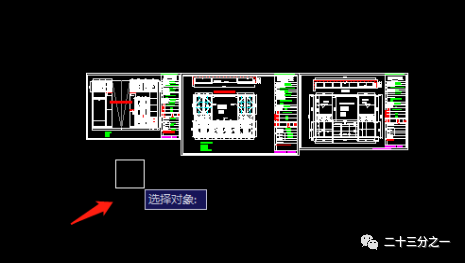

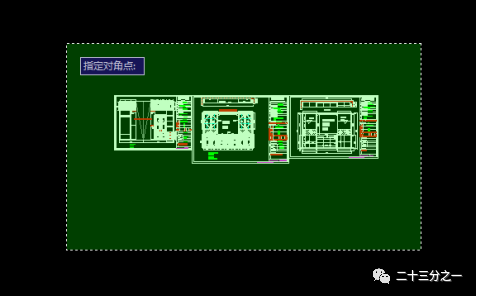

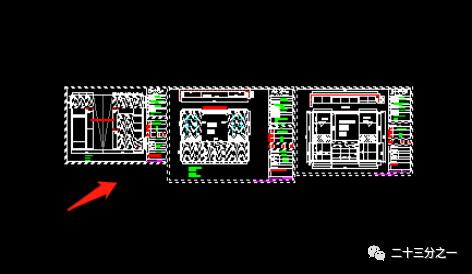

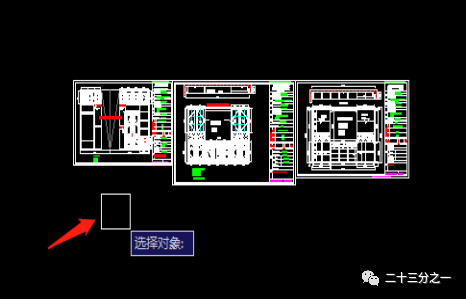

2、选择打印对象，选择好以后按回车键

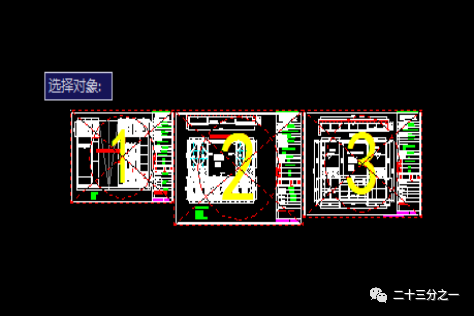

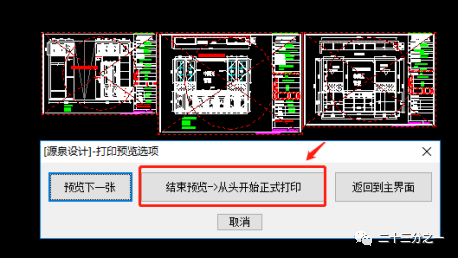

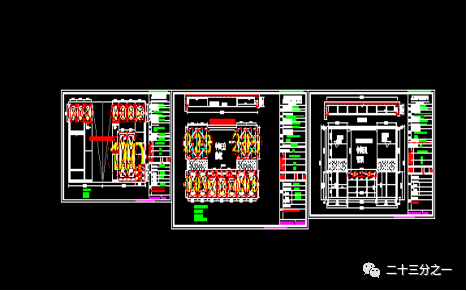

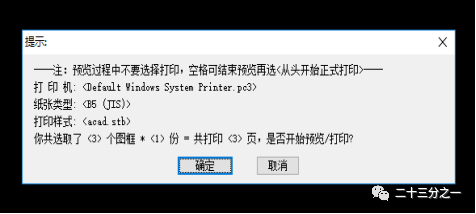

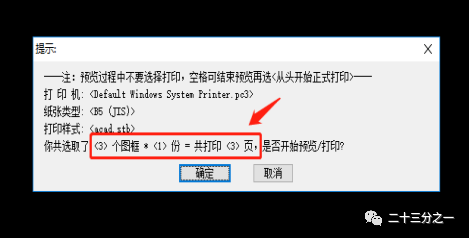

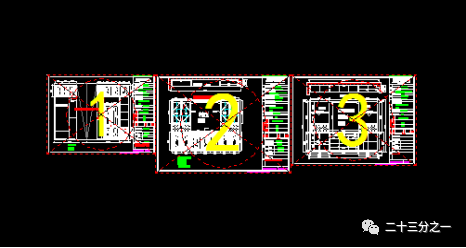

3、图框中出现数字说明选择成功，可以进行批量打印，点击“确定”进入预览状态，然后退出，选择“结束预览，从头开始正式打印”

方法二：利用块名进行批量打印

注意：利用块名进行批量打印的时候，要保证图纸的图框是一个块，而且还要记清楚每一个块的名称是什么(此种方法相对麻烦)

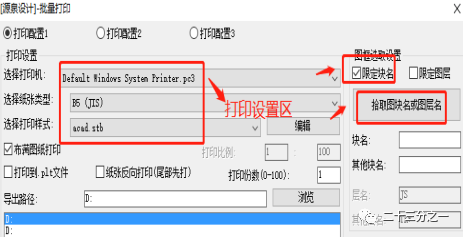

1、在确保图框是块后，在命令栏输入“BPT”，回车，将“限定块名”打勾，然后点击“拾取图块名或图层名”

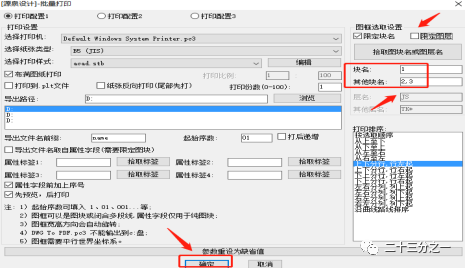

2、将“限定图层”前的勾去掉，除了选区的一个块，在其他块名那里输入剩下的块名(必须输入其他的块名，否则只会打印出点选的那一张，而且块名之间要用逗号隔开)，然后点击“确定”

3、点击“确定”，然后按ESC键退出，点击“结束预览，从头开始打印”

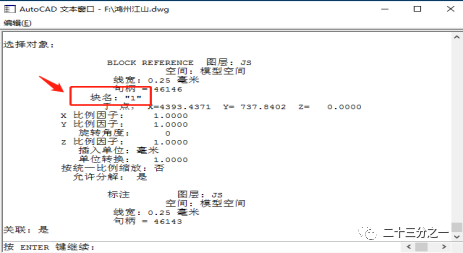

附：快速查找块的名称的演示

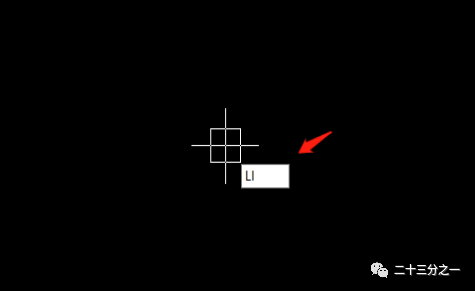

1、在命令栏输入“LI”，回车,

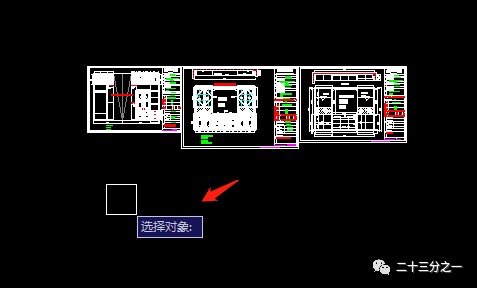

2、选择对象，回车

方法三：利用图层进行批量打印

注意：利用此种方法批量打印时必须满足图框的最外面一层是用多段线画出来的  一个封闭区域(包括图框是个块的)，否则批量打印不了。我们先来看一个图框的外面的一层不是多段线进行批量打印的错误演示(最外面一层是用直线命令画出来的矩形)

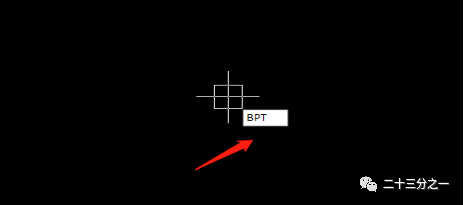

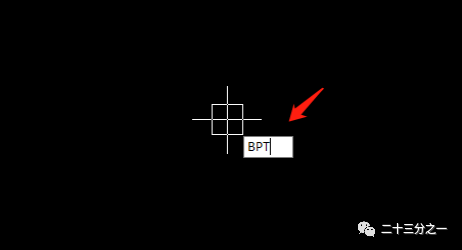

1、在命令栏输入“BPT”，回车

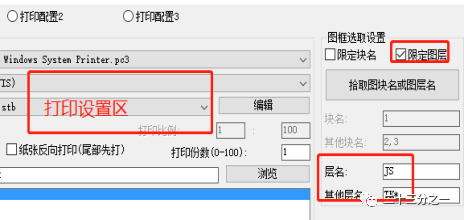

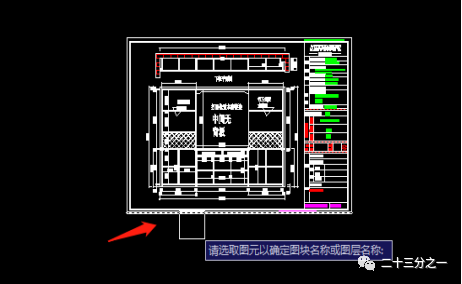

2、设置好打印机，勾选“限定图层”，然后点击“拾取图块名或图层名”

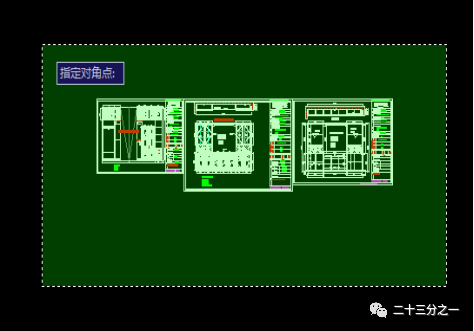

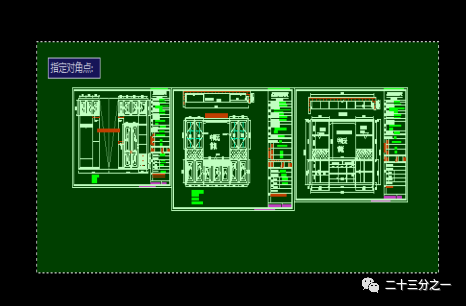

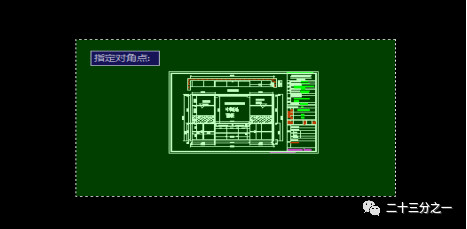

3、直接点击“确定”，然后框选对象，选好对象以后，回车

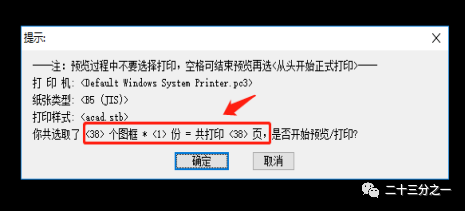

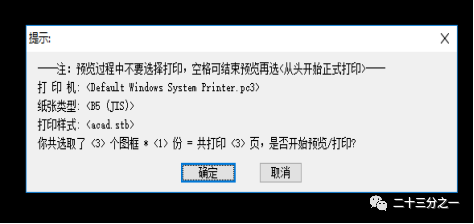

      从上面可以看出，这样打印出来的图纸有38张，但是我们真正需要打印的图纸只有3张。当我们用图层这种方法去批量打印时，如果最外面一层不是由多段线画的一个封闭区域，打印时默认选择图纸里面的多段线封闭区域，也就是说图纸里面有多少个多段线封闭区域，就显示多少张需要打印的图纸。下面是这种方法打印的正确操作方法：所有步骤和上面错误演示的操作步骤一模一样，只是此时图框的最外面的一层是用多段线画出来的封闭区域，我们直接来看一下最终的结果：

     总结：在利用源泉设计批量打印时，要仔细体会这三种方法的相同点和不同点， 同时也要弄清楚每一种方法所要满足的条件是什么，什么情况下能打印，什么时候不能打印，要非常清楚。综合来讲，利用源泉设计进行批量打印的三种方法中，方法一最为简单，不用管图层或者图块，一键直接批量打印；相比之下方法二最为复杂，不仅要满足图框是一个块，而且还要记清楚每一个块的名称具体选择哪一种方法进行批量打印，根据自己的喜好和习惯来进行选择。
