本文阐述了Kubernetes中Service的多种发布类型及其用途，包括ClusterIP、NodePort、LoadBalancer和ExternalName，并介绍了如何使用HeadlessService直接访问PodIP。

摘要由CSDN通过智能技术生成

一、Service的概念

Service能够为应用提供一个统一的访问地址（入口地址），并且，Service也提供了负载均衡功能，从而将客户端的请求分发到后端的各个容器中。

Service的两个主要作用：

通过标签Label与Pod关联，实现与Pod的通信
提供不同的访问策略，以实现访问Pod请求的负载均衡

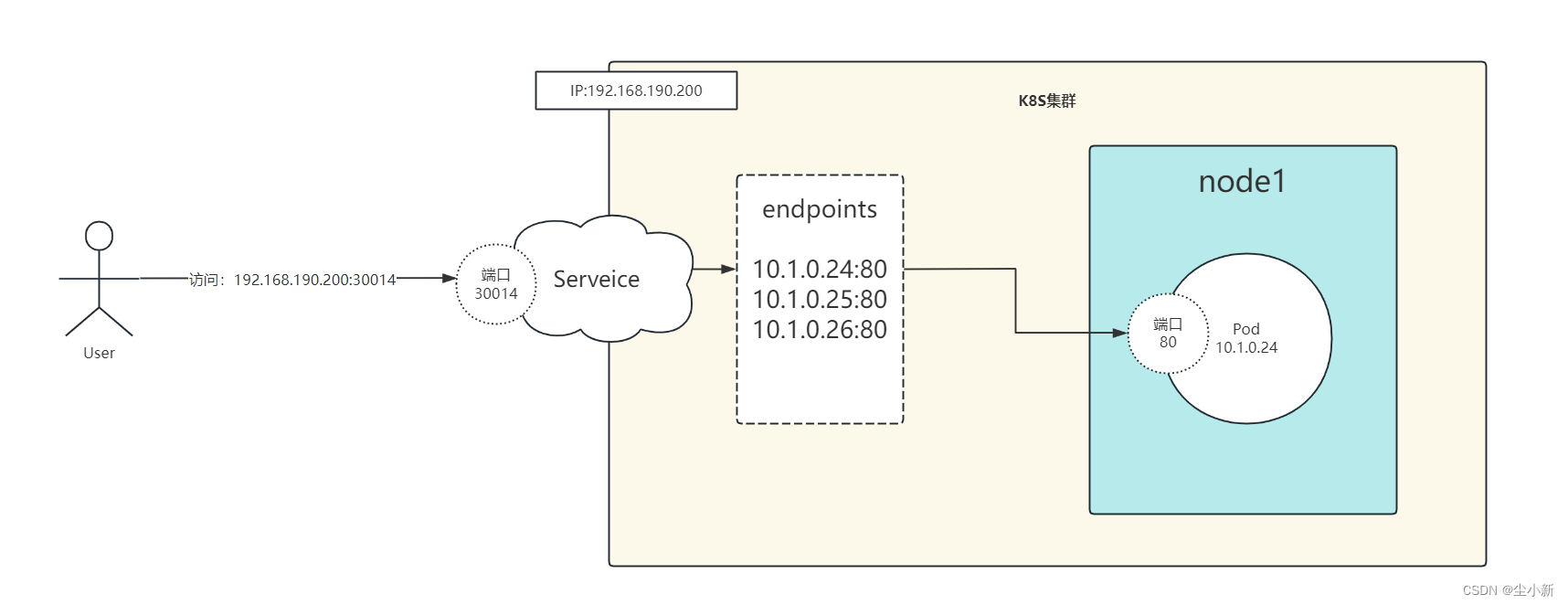

这里以NodePort规则访问来进行说明

1、用户访问192.168.190.200:30014

2、k8s集群根据用户访问的30014端口号找到对应的service

3、service根据同名的endpoints中绑定的Pod IP地址进行负载均衡，转发给其中一个pod

4、根据pod IP 和端口号请求指定服务

二、Service资源的四种类型

2.1 ClusterIP

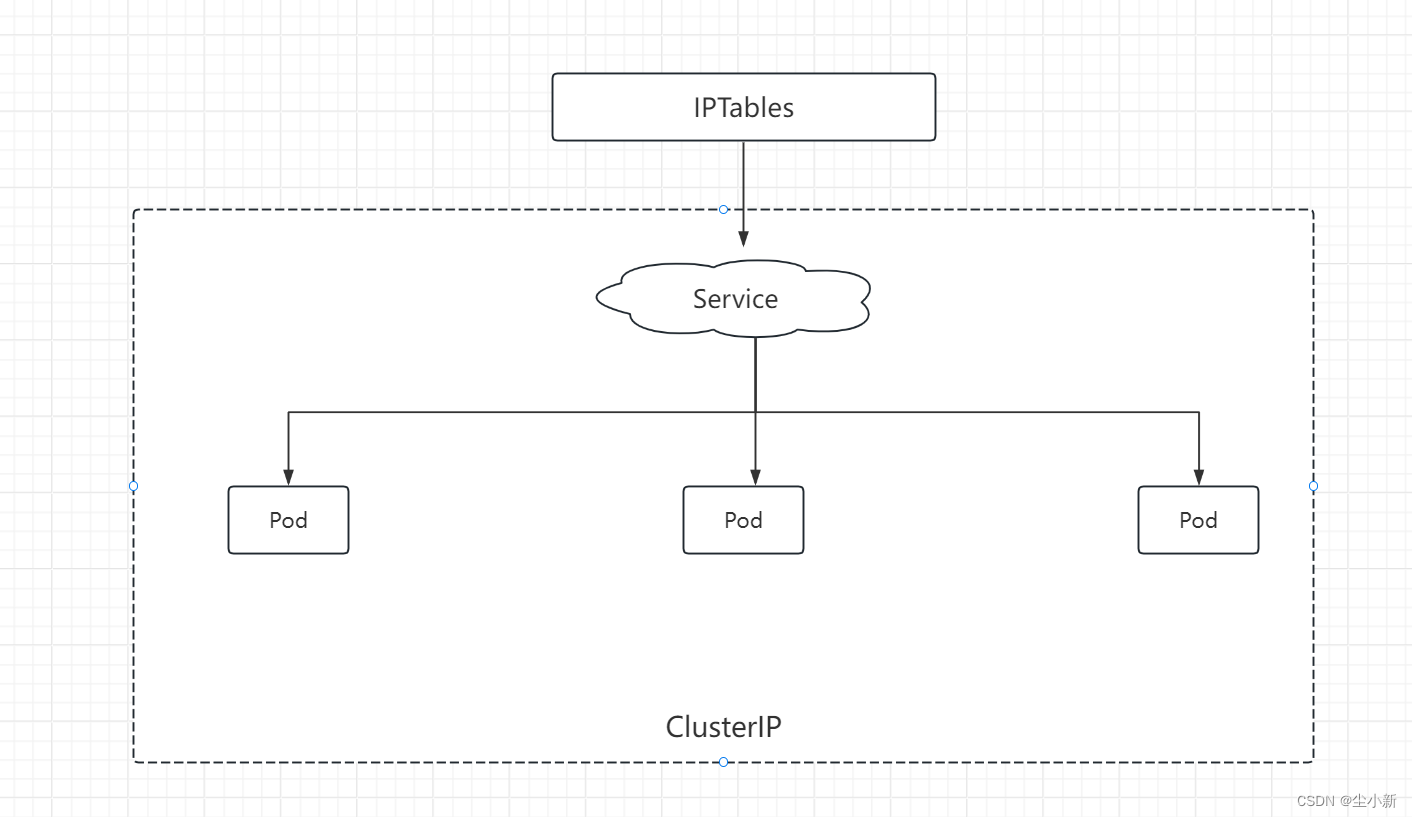

ClusterIP是Service默认的发布类型。它将在集群内部分配一个可以访问的虚拟IP地址，通过IP地址暴露服务。因此，这类型的Service只能实现同一个集群内部之间的相互访问。

示例：

[root@master clusterIp]# cat service-clusterip.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
app: nginx
name: deploy-clusterip
spec:
replicas: 3
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- image: nginx
name: ngin
---
apiVersion: v1
kind: Service
metadata:
name: service-clusterip
spec:
ports:
- name: http
port: 1234
protocol: TCP
targetPort: 80
selector:
app: nginx

[root@master clusterIp]# kubectl apply -f service-clusterip.yaml

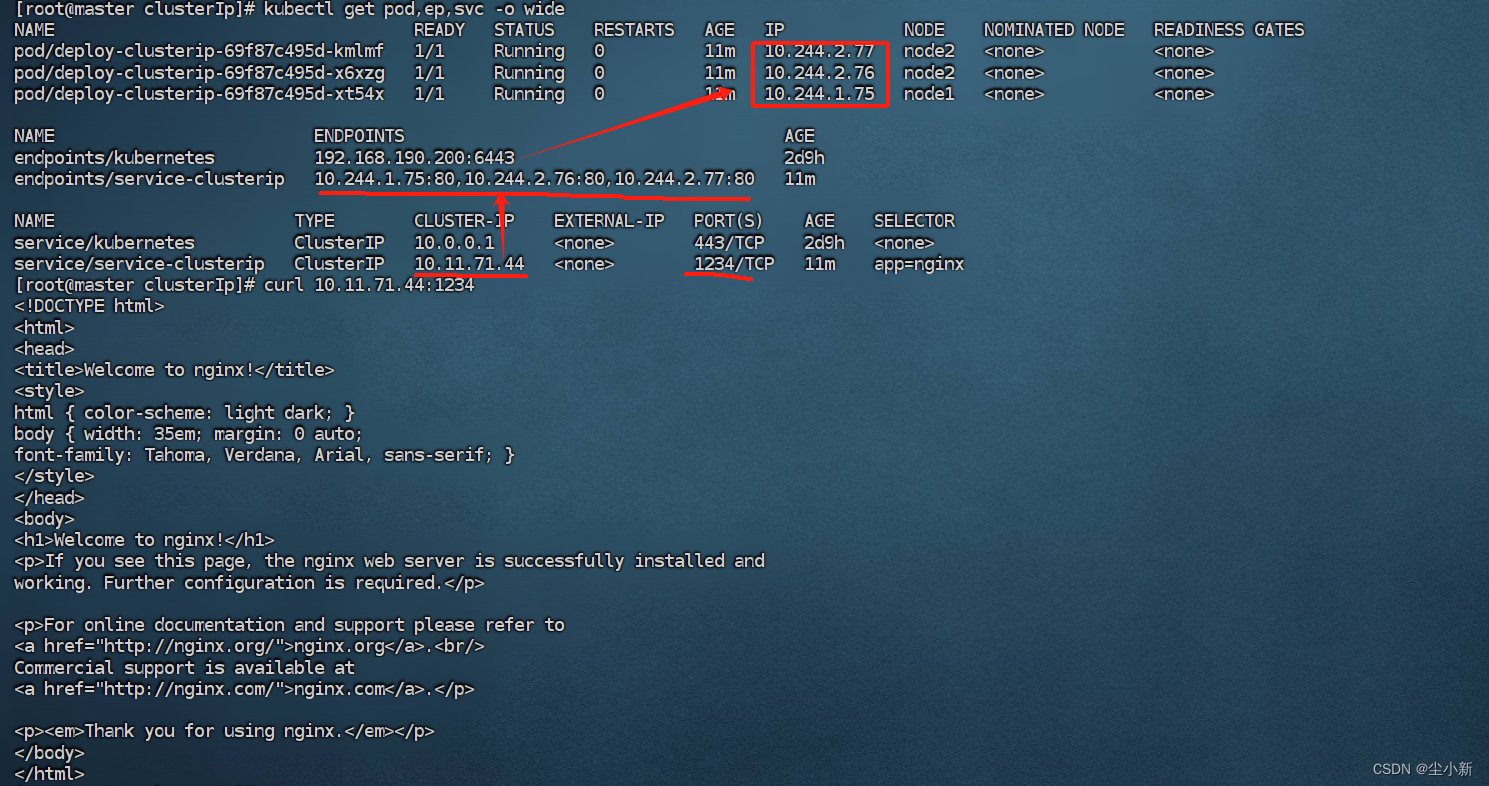

访问：[root@master clusterIp]# curl 10.11.71.44:1234

2.2 NodePort

把Service的type字段设置为NodePort时，Kubernetes将在每个节点上随机分配一个端口作为外部用户的访问入口（该端口号的默认范围是30000-32767，也是可以修改的）。该端口孕妇外部用户访问集群内部的Pod应用。如果用户想指定范围内的某个端口，需要增加一个nodePort字段。

示例：

[root@master clusterIp]# cat nodeport-svc.yaml
apiVersion: v1
kind: Service
metadata:
name: service-nodeport
spec:
type: NodePort
ports:
- name: http
port: 80
targetPort: 80
nodePort: 31234
protocol: TCP
selector:
app: nginx

访问：192.168.190.200:31234

因为我们前面一个案例创建了labes为app: nginx的pod实例，所以我们这里绑定app:nginx也是可以访问这些实例的

2.3 LoadBalance

如果要使用外部负载均衡器来访问应用（如Google Cloud、AWS和OpenStack等），则可以通过使用LoadBalancer类型的Service将Kubernetes集群中的IP地址和端口号自动加入公有云的LoadBalancer中，从而异步的实现负载均衡。

2.4 ExternalName

ExternalName类型的Service可以将一个已经存在的Service映射到外部的DNS服务，从而达到通过使用外部DNS服务解析服务应用的目的。

范例：

[root@master service-demo]# cat 06-svc.yaml
apiVersion: v1
kind: Service
metadata:
name: svc-externalname
spec:
type: ExternalName
externalName: www.baidu.com

这样我们在集群内部方位svc-externalname服务实际访问的时候www.baidu.com

二、修改svc的NodePort类型中宿主机映射端口的范围

默认是30000-32767，可以通过静态pod目录下的/etc/kubernetes/manifests/kube-apiserver.yaml资源清单中加上一条命令，来设置宿主机的映射端口范围

三、svc的endpoint列表

用户通过访问svc资源，进而将请求转发到列表中的pod中，endpoint列表，就是svc将请求转发到目的地

endpoint本质上也是一个单独的资源，只是在我们创建svc资源的时候，系统自动给我们创建的，svc资源与endpoint资源是通过元数据（metadata）中的名称进行关联的，只要endpioint资源的名称与svc资源的名称相同，则，endpoint资源的服务IP就会出现在svc资源的endpoint列表中

如图，我们访问service/svc-01的地址10.1.100.100:80，endpoint/svc-01会负载均衡转发给其中一个绑定的地址10.244.1.74:80（因为这里就绑定了一个pod实例，所以就会转发给这个地址）

测试访问结果

四、service资源中endpoint列表关联外部服务

4.1 创建一个svc资源（svc01）

4.1.1 编辑svc资源清单

[root@master service-demo]# cat svc.yaml
apiVersion: v1
kind: Service
metadata:
name: svc01
spec:
ports:
- port: 888

4.1.2 创建svc资源

[root@master service-demo]# kubectl apply -f svc.yaml

4.1.3 查看svc资源（curl 10.5.42.20:888）

[root@master service-demo]# kubectl describe svc svc01

可以看到endpoint列表中什么都没有，也就是说访问svc资源，什么都访问不到；我们还记得上面说的，svc资源是通过"标签选择"来将pod加入到svc的endpoing列表中的，那么我们如何将k8s集群外不到容器添加到endpoint列表中呢？

举例：在生产环境中，我们的数据库服务，就是常年运行的历史性业务，当企业的应用上k8s时，数据的迁移工作非常的频繁，所以，如果将外部的sql服务，加入到svc资源的endpoint列表中，就节省了数据库迁移k8s的复杂工作；

4.2 svc资源与endpoint资源关联

4.2.1 k8s集群外拉取一个nginx服务

[root@master service-demo]# docker run --name dolphin-nginx -p 30080:80 -d nginx
b07bed9083366a4a8eda1ccc20f5e6ed8bcd0f908919ee2274ac315054219be7

4.2.2 测试查看服务

正常访问

4.2.3 创建endpoint资源（svc01）

[root@master service-demo]# cat endpoints.yaml
apiVersion: v1
kind: Endpoints
metadata:
name: svc01
subsets:
# 指定外部endpoints的宿主机IP
- addresses:
- ip: 192.168.190.200
ports:
- port: 30080

[root@master service-demo]# kubectl apply -f endpoints.yaml
endpoints/svc01 created

4.2.4 查看svc资源 (curl 10.5.42.20:888)

[root@master service-demo]# kubectl describe svc svc01
Name: svc01
Namespace: default
Labels: <none>
Annotations: <none>
Selector: <none>
Type: ClusterIP
IP Family Policy: SingleStack
IP Families: IPv4
IP: 10.5.42.20
IPs: 10.5.42.20
Port: <unset> 888/TCP
TargetPort: 888/TCP
Endpoints: 192.168.190.200:30080
Session Affinity: None
Events: <none>

绑定成功

访问成功

4.2.5 k8s内部集群访问服务客户通过 svc01:888 进行访问

访问规则：命名空间.服务名:端口号，因为我们这里是创建在默认命名空间所以省略了default,

完整写法：default.svc01:888

五、集群内部的DNS服务

Service在实现请求代理和负载均衡时，默认采用的是ClusterIP地址。但是ClusterIP地址不是永远不变的，因此建议在应用中不要使用ClusterIP，而是用Service的名称。Kubernetes集群提供DNS服务可以将Service的名称解析为ClusterIP地址。

k8s在kube-system的命名空间中自动启动了Pod来运行DNS服务

[root@master service-demo]# kubectl get pod -n kube-system | grep dns
coredns-6d8c4cb4d-mc78b 1/1 Running 3 (4d7h ago) 4d7h
coredns-6d8c4cb4d-zfjx2 1/1 Running 0 4d7h

示例：如下图，我们可以通过service-clusterip.default.svc.cluster.local访问service-clusterip的服务，不用去通过IP访问。也可以简写为service-clusterip.default（服务名+名称空间）的形式方位服务，同一个命名空间可以直接省略名称空间，即service-clusterip（服务名）来方位

六、无头Service——直接访问Pod IP

每一个Service都会有一个Service名称，并最终由DNS解析成Cluster IP地址，连接到Service的客户端最终通过ClusterIP地址被转发到后端一个随机选择的Pod上。因此，这时客户端并不清楚后端Pod的IP地址。但是对于一些有状态的客户端来说，需要清楚地知道后端每个Pod的IP地址才能与其直接进行通信。这时就需要使用无头Service（Headless Service）。

上图说明了无头Service的运行机制，核心是：去掉了DNS解析Cluster IP地址这个过程，直接返回Pod的IP地址，下图可以看到下边的无头Service CLUSTER-IP列为None

示例：

[root@master service-demo]# cat headless-service.yaml
apiVersion: v1
kind: Service
metadata:
name: headless-service
spec:
selector:
name: busybox
clusterIP: None
ports:
- name: http
port: 1234
targetPort: 1234
---
apiVersion: v1
kind: Pod
metadata:
name: headless-service-pod-1
labels:
name: busybox
spec:
hostname: headless-service-pod-1
containers:
- image: busybox
command:
- sleep
- "3600"
name: busybox
---
apiVersion: v1
kind: Pod
metadata:
name: headless-service-pod-2
labels:
name: busybox
spec:
hostname: headless-service-pod-2
containers:
- image: busybox
command:
- sleep
- "3600"
name: busybox
