S7-1200的计数器为IEC计数器，用户程序中可以使用的计数器数量仅受CPU的存储器容量限制。

这里所说的是软件计数器，最大计数速率受所在OB的执行速率限制。指令所在OB的执行频率必须足够高，以检测输入脉冲的所有变化，如果需要更快的计数操作，请参考高速计数器(HSC)。

注：S7-1200的IEC计数没有计数器号(即没有C0、C1这种带计数器号的计数器)。

S7-1200的计数器包含3种计数器，指令位置参见图1：

1.计数器(CTU)

2.减计数器(CTD)

3.加减计数器(CTUD)

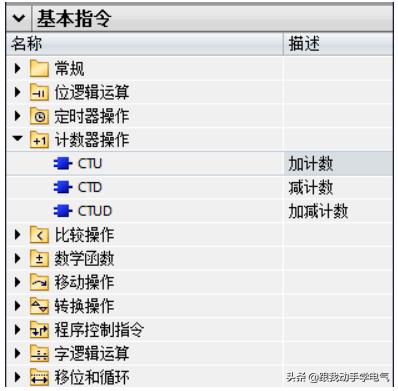

图1 指令位置

对于每种计数器，计数值可以是任何整数数据类型，并且需要使用每种整数对应的数据类型的DB结构(见表1)或背景数据块来存储计数器数据。计数器引脚参考表2，计数器使用及时序图参考表3(本文均以INT计数器为例)。

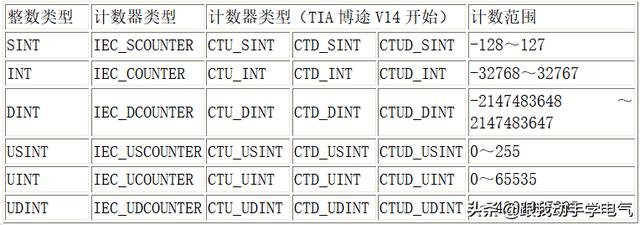

表1 计数器类型及范围

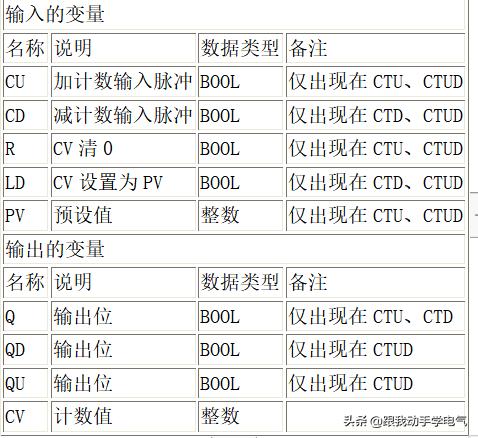

表2 计数器引脚汇总

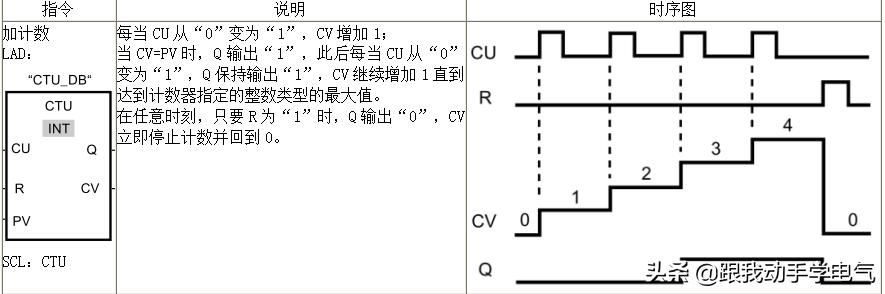

表3计数器使用及时序图
