大家好，前几期介绍了抄表系统的组成和智能电表收费实战的设置方法，今天就单独拿一块国网的费控电表介绍功能，主要让小白们好的智能电表的相关功能了解相关功能：

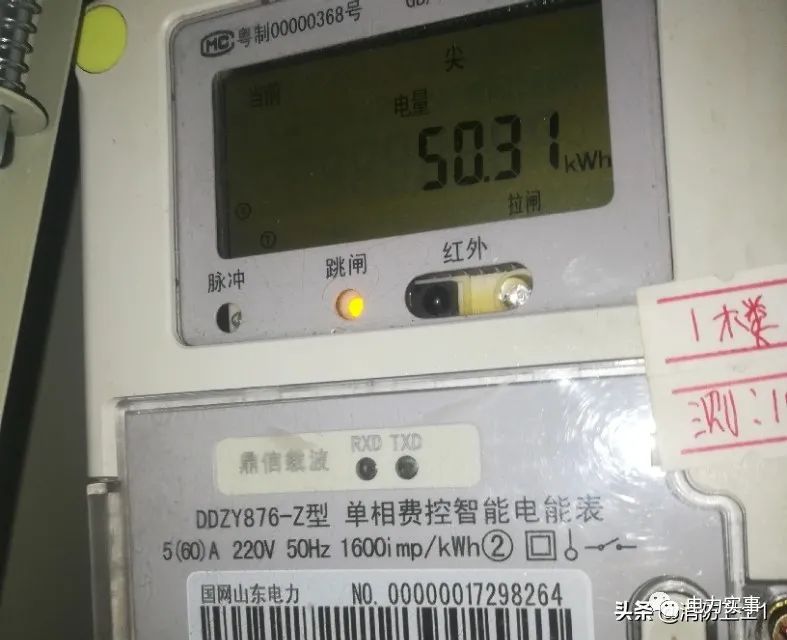

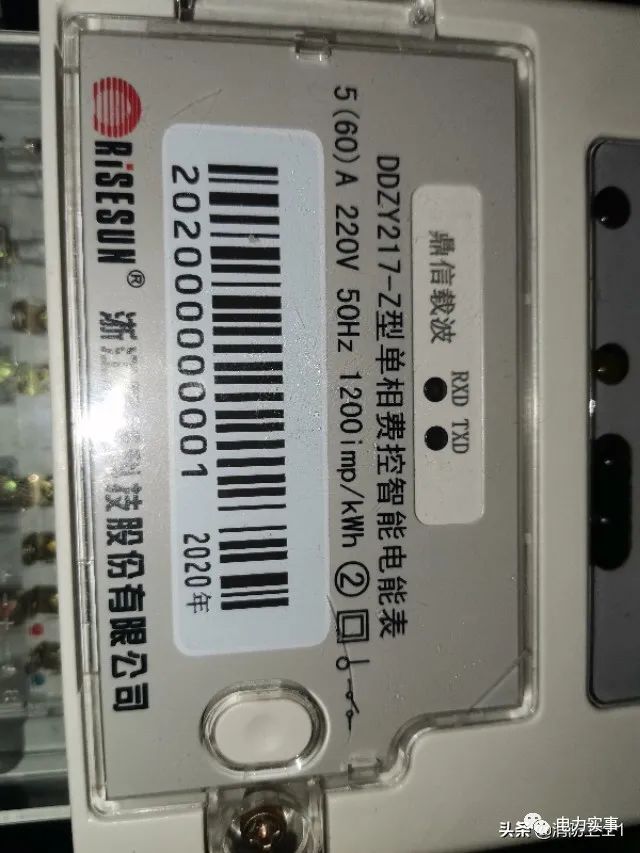

如上图，这是一块标准的国网费控智能电表先从电表的指示灯开始介绍：脉冲指示灯：用来表示正在计量，很多网友误以为闪一下是一度电，这是错误的，可以从电表的铭牌上看到，此电表闪1200下为1度电，因为品牌的不同有的单项表可能要上1600下一度电，使用的功率越大脉冲越快。

这是一块1600箱脉冲的费控单项智能电表，所以并不是闪一下1度电否则那就是高铁了，跳闸指示灯：正常用电时，电表的跳闸指示灯为熄灭，电表欠费后，接到远程费控系统的跳闸指令，电表会执行命令断开内部的继电器亮起黄灯，表欠费，交清电费后即可通电，可能因为信号的原因，交完电费后要等很长时间才会来电，所以大家尽量不要欠费停电，如上图，就是一块欠费停电的电表，不光会亮起黄灯，电表的显示屏显示拉闸字样，不当我们交清电费后，发现黄灯闪烁或者屏幕的拉闸字样消失，需要我们长按电表的查询按钮长按五秒钟即可合闸，一般现在的电表都是更换升级过所以很少需要按查询按钮合闸，最常见的可能就是南网电表了这是需要按查询按钮合闸。

电表的三种通讯方式

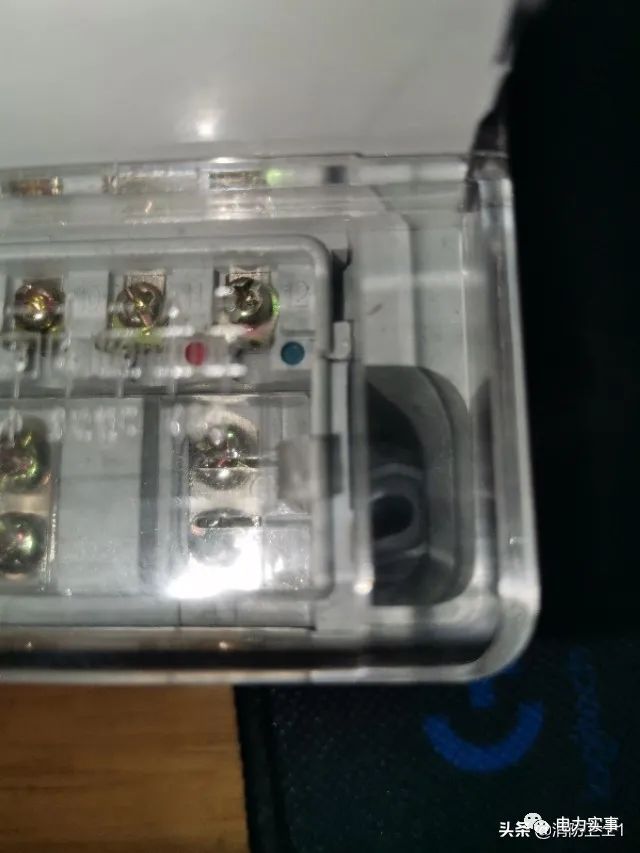

第一种最常见的通讯方式就是485，表的经验盒内有一组485通讯端口，可以连接采集系统或者编程软件

就是黄色和蓝色的端子，接线图上有说明就不做太多介绍，第二种通讯方式：就是电表旁边的红外：这个功能一般很少了解，这是与电表的专用红外掌机通讯参数的设置和抄表，

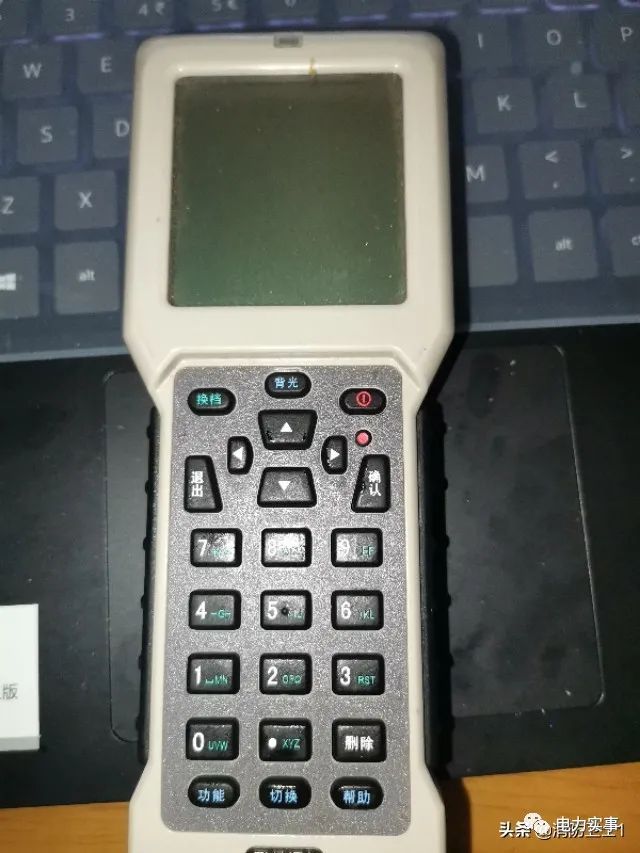

如上图就是一台国网标准的红外掌机，与电表红外通讯也可以读取到电表的异常记录，比如常见的开盖记录清零记录和编程记录等，也包括费控程序，比如我们交清完电费后，因为信号的问题电表无法接收到合闸信号，这时候就需要联系供电局现场用掌机合闸，这个设备比较少见。之前有文章仔细介绍和演示感兴趣的朋友可以翻一下我的首页，第三种就是载波模块通讯：如果是需要接485采集器可以忽略，
