盘扣式脚手架和轮扣式脚手架表面看起来比较相似，其实区别很大。首先，节点的连接方式不同。盘扣式脚手架的立杆连接是同轴心承插，节点采用复合栓式在框架平面内连接，而轮扣式脚手架立杆同样采用连接套管连接，但节点处只是简单的插销式连接； 其次，材料不同。轮扣式脚手架一般采用碳钢(国标Q235)材质的材料，而盘扣式脚手架主要材料全部采用低合金结构钢(立杆Q345B、横杆234B、斜拉杆Q195B)，强度高于传统脚手架的普碳钢管(国标Q235)的1.5~2倍；再次，构造也完全不同。轮扣式脚手架是盘扣式脚手架的简化版，立杆上焊接的承接花盘的孔数不同，4个孔的是轮扣，8个孔的是盘扣(其中4个孔是水平杆的连接孔，另外的4个孔是斜杆的连接孔)。目前，盘扣式脚手架已有行标，轮扣式暂时没有。但轮扣式有团标且全国许多地方颁布了地标。

为了对比方便，文中简单地对比了一下房建工程常见的扣件式钢管脚手架、碗扣式钢管脚手架和门式脚手架等三种脚手架。目前，这三种脚手架均有行标。

一、盘扣式脚手架

盘扣式支撑架是采用特殊设计的圆盘(八个孔)及插销自锁紧结构，仅需要将插销插入圆盘自锁，即可将系统部件组合成一个整体。轴心受力的特点使架体系统安全可靠，一名工人用一把榔头也可实现架体的快速搭建及拆除，人工成本低，无零散配件，材料损耗率低。根据其用途可分为模板支架和脚手架两类。

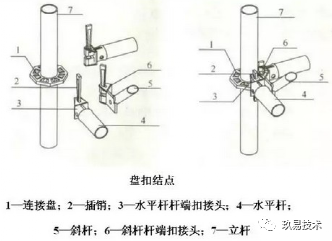

盘扣式脚手架主要由立杆、横杆(水平杆)、斜拉杆、可调底座和可调托座等构件组成。立杆采用套管承插连接，水平杆和斜杆采用杆端扣接头卡入连接盘，用楔形插销连接，形成结构几何不变体系的钢管支架。承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座及可调托座等构配件构成。轮扣：轮扣由立杆、横杆、上下托组成，(没有斜拉杆，上下托有实心、空心之分。

规格尺寸(立杆采用0.5米模数设置，横杆采用0.3米模数设置)：

立杆规格：0.5米，1米，1.5米，2米，2.5米，3米

横杆规格：0.3米，0.6米，0.9米，1.2米，1.5米，1.8米
