今天想跟大家分享的是一个很小但是很重要的堰口计算。

（一）出水堰类型

常见的出水堰类型有三种：三角堰、梯形堰、矩形堰。淹没式的还有穿孔集水槽(墙)。

其中的三角堰直角三角堰和锐角三角堰两种，矩形堰又分为不淹没式矩形堰和淹没式矩形堰。本次重点介绍沉淀池中常见的非淹没式三角堰、梯形堰、淹没的穿孔集水墙。

（二）直角三角堰

1、基本构造

三角形出水堰简称三角堰，主要由堰板和堰口两部分组成。

常见类型为90°三角形出水堰，即直角三角堰。

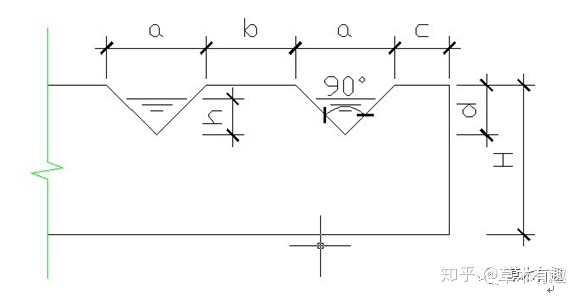

a: 堰口长度;

b: 堰口间静距；

c: 堰口端头预留长度；

d: 堰口高度，其值等于0.5a；

h: 过堰水深；

H: 堰板高度；

2.计算公式

【堰口计算就像校核的时候可以像计算管道截面积一样，根据Q/V=A，根据n个 ，得到具体的三角堰面积。按充满度0.8校核是否满足流量要求。

具体计算的话还是要先算出单个堰口过堰流量，根据h 过堰水深选择不同计算公式，当h=0.021~0.20m，q=1.4h2.5（m3/s）；当h=0.301~0.350m，q=1.343h2.47（m3/s)，再根据堰口数量n=Q/q（个）；最后主要校核参数：堰上负荷q、=Q/（h·n）（个）】

2.1 单个堰口过堰流量计算公式

（1）当h=0.021~0.200m时，单个堰口过堰流量计算公式如下：

q=1.4h2.5（m3/s）

式中各符号的如下：

q: 过堰流量（m3/s）；

h: 过堰水深（m），可查表，查询《给水排水手册第一册》P682；

（2）当h=0.301~0.350m时，单个堰口过堰流量计算公式如下：

q=1.343h2.47（m3/s）

式中各符号的如下：

q:过堰流量（m3/s）；

h: 过堰水深（m）；

当h=0.021~0.300m时，q采用以上两个计算公式的平均值。

以上两个计算公式的适用条件：

u 自由流非淹没薄壁堰；

u 直角三角堰。

2.2堰口数量

堰口数量n的计算公式：n=Q/q（个）

式中各符号的如下：

q:过堰流量（m3/s）；

Q: 设计流量（m3/s）；

n: 堰口数量（个）；

计算出堰口数量后，需要确定堰口长度、堰口间静距、堰板高度，结合水池尺寸及出水堰布置位置确定出水堰个数，得到出水堰基本参数。

2.3 校核出水堰

主要校核参数：堰上负荷。

堰上负荷计算公式：

q`=0.5·Q/（h·n）（个）

式中各符号的意义如下：

q、: 堰上负荷（L/(m·s)）；

计算时，应注意单位。对于初次沉淀池，q、≤2.9 L/(m·s)；对于二次沉淀池≤1.7 L/(m·s)。

如果校核数据不满足上述要求，应调整参数、重复计算，直到满足工艺要求。

（三）梯形堰

1.基本构造

梯形堰适用于水量较大时，其结构尺寸较为固定，断面见图2。

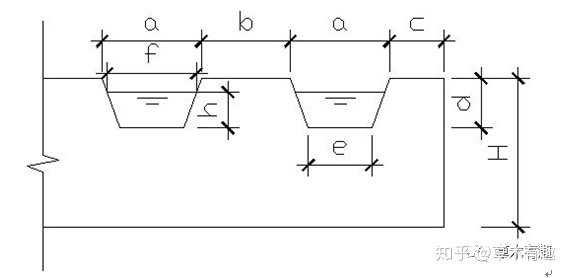

梯形堰局部断面图

图中各符号的意义如下：

a: 堰口长度；

b: 堰口间静距；

c: 堰口端头预留长度；

d: 堰口高度；

e: 堰槛宽度；

f: 堰口过水面宽度；

h: 过堰水深；

H: 堰板高度；

2.计算公式

3..1单个堰口过堰流量计算公式

梯形堰单个堰口过堰流量计算公式如下：

q=1.86eh3/2（m3/s）

式中各符号的如下：

q:过堰流量（m3/s）；

e: 堰槛宽度(m)；

h: 过堰水深（m）；

1.86：流量系数，当来水流速大于0.3m/s时，应采用1.9。

3.2 堰口数量

堰口数量n的计算公式：

n=Q/q（个）

式中各符号的如下：

q: 过堰流量（m3/s）；

Q: 设计流量（m3/s）；

n: 堰口数量（个）；

计算出堰口数量后，需要确定堰口长度、堰口间静距、堰板高度，结合水池尺寸及出水堰布置位置确定出水堰个数，得到出水堰完整参数。

3.3 校核出水堰

主要校核参数：堰上负荷。

堰上负荷计算公式：

q、=Q/（f·n）（个）

式中各符号的如下：

q、: 堰上负荷（L/(m·s)）；

计算时，应注意单位。对于梯形堰，其堰上负荷可达180 L/(m·s)。

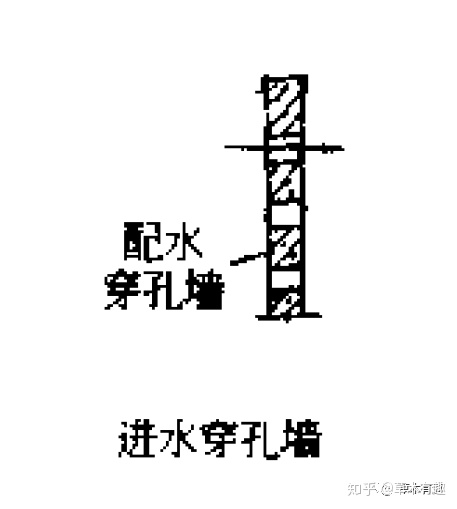

（四）穿孔集水槽计算方式

穿孔集水槽：

计算速记：可以先用A=Q/V,算出面积A，再根据W=A/h，算出槽宽W，再通算出槽宽，X=W+2h，通过算出湿周X，最后通算出R=A/X.

或通过以下计算：

Ω0=Q/v1
n0=Ω0/w0

其中Q——水量（m3/s）；

Ω0——孔眼总面积（m2）;

v1——孔眼流速，混凝沉淀池为0.08~0.1m/s,自然沉淀池为0.3~0.5（m/s）；

n0——孔眼个数

w0——每个孔眼面积（m2）

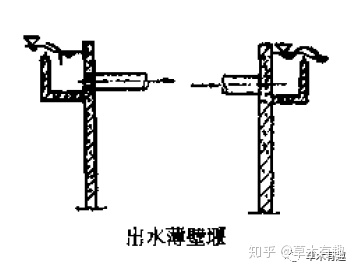

（五）出水薄壁堰

Q=m0*b*(2g)^0.5*h^1.5

m0=(0.405+0.0027/h)*【1+0.55*（h/(h+P1)^2）】

其中：Q——溢流量（m3/s）;

m0——流量系数

b——堰长（当采用指型槽的时候，b=2L+B）

P1——堰高（m）,一般堰口下缘与水槽面距离为50~70mm

（六）补充

沉淀池指型槽长度计算：

L=1/2*（Q/q-B）

其中：L——指型槽长（m）；

Q——沉淀池处理水量（m3/d）；

B——沉淀池宽（m）

q——设计单位堰宽负荷（m3/m·d）;宜用120~480（m3/m·d),即1.3~5.5 L/(m·s).
