在论文写作中，示意图或流程图是经常用来直观的解释论文内容，适当的添加示意图和流程图，可以让别人更好的理解你的观点。今天就给大家系统介绍以下流程图或示意图的绘制技巧。

在工程科学论文中，流程图或示意图是非常常见的，笔者就是工科出身，比如实验思路流程图，实验过程的示意图(包含各种简化仪器)，实验原理(现象)解释图等等。

工具：edraw绘图软件、PS等

实验方框流程图

这是比较简单的一种方式表达你的整个实验的流程，制作方法也很多，可以通过word简单绘制，当然，今天肯定是要给大家介绍一种快速、方便的方法。

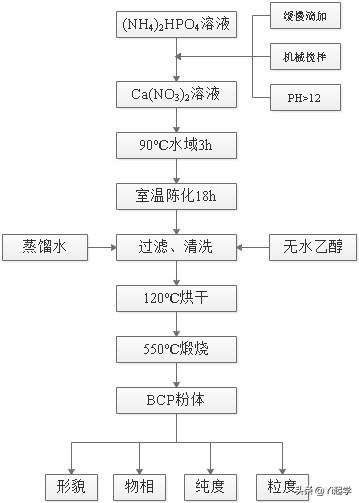

实例1

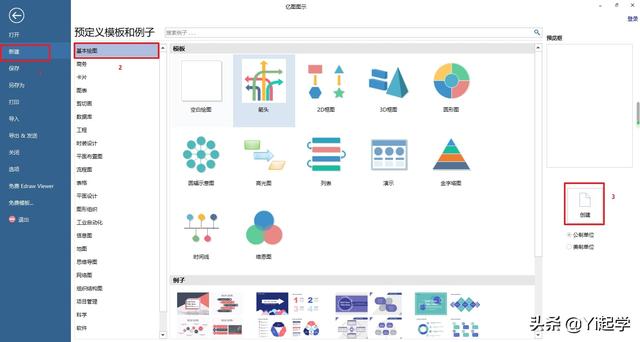

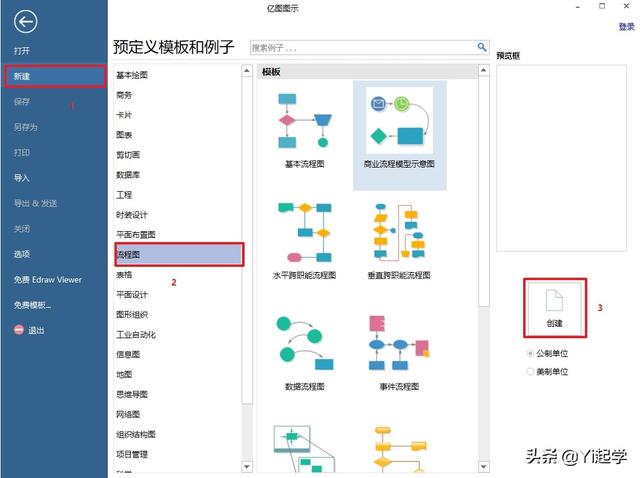

1.新建流程图文件

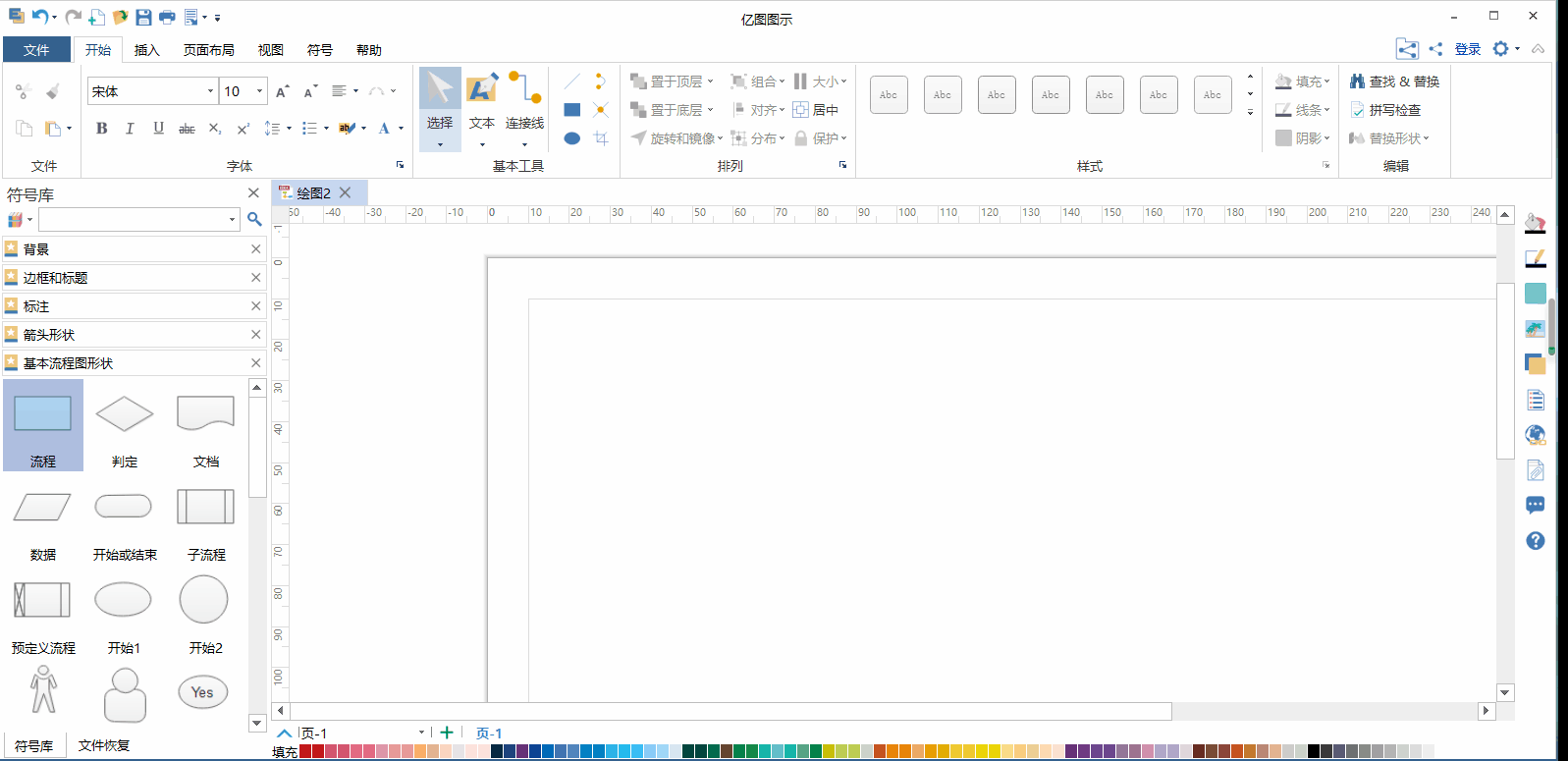

2.添加方框，输入内容，并调节大小，点击向下的箭头可以直接添加相同的大小的方框。

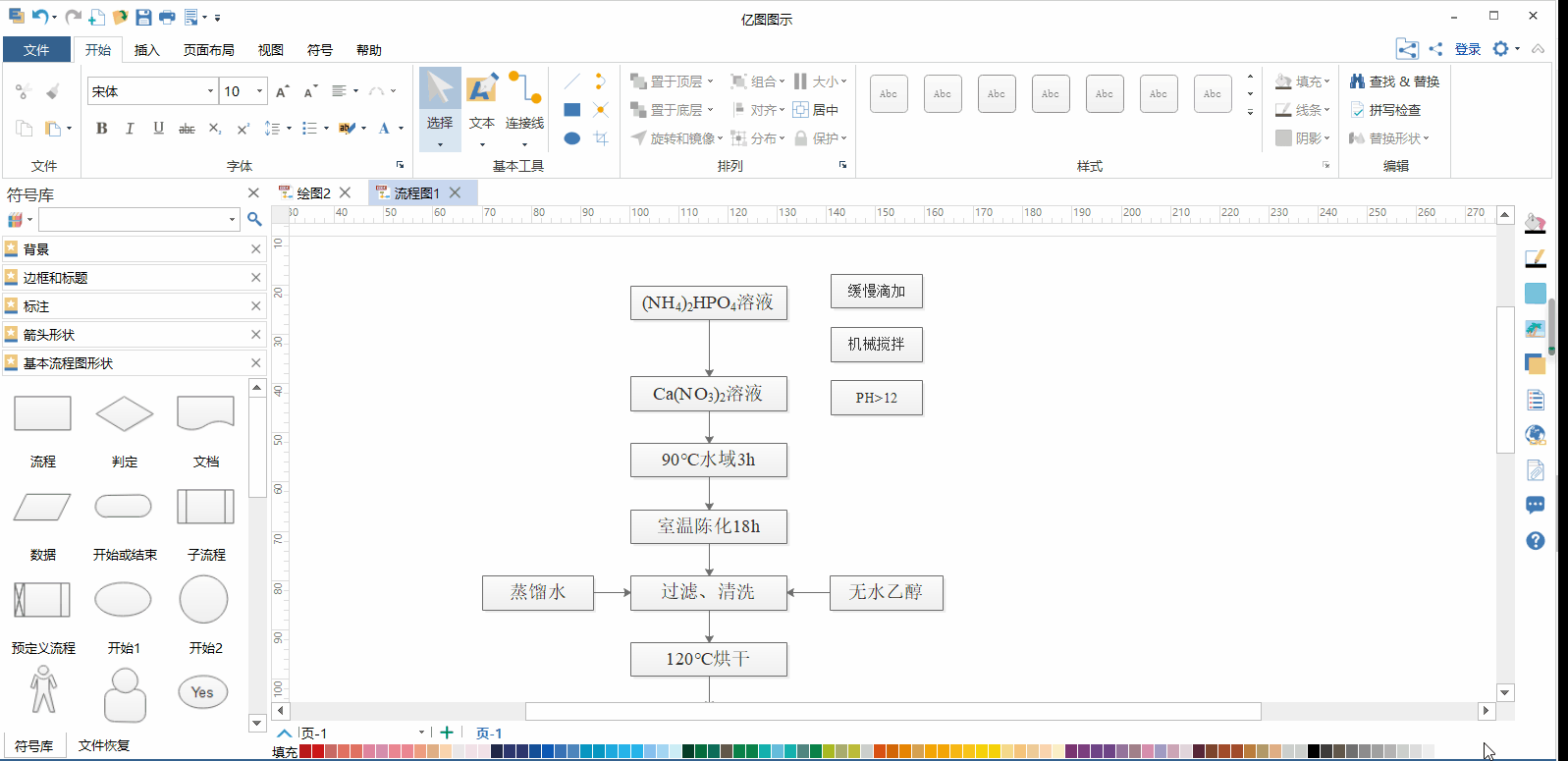

3.多个方框自定义连接线到某个点

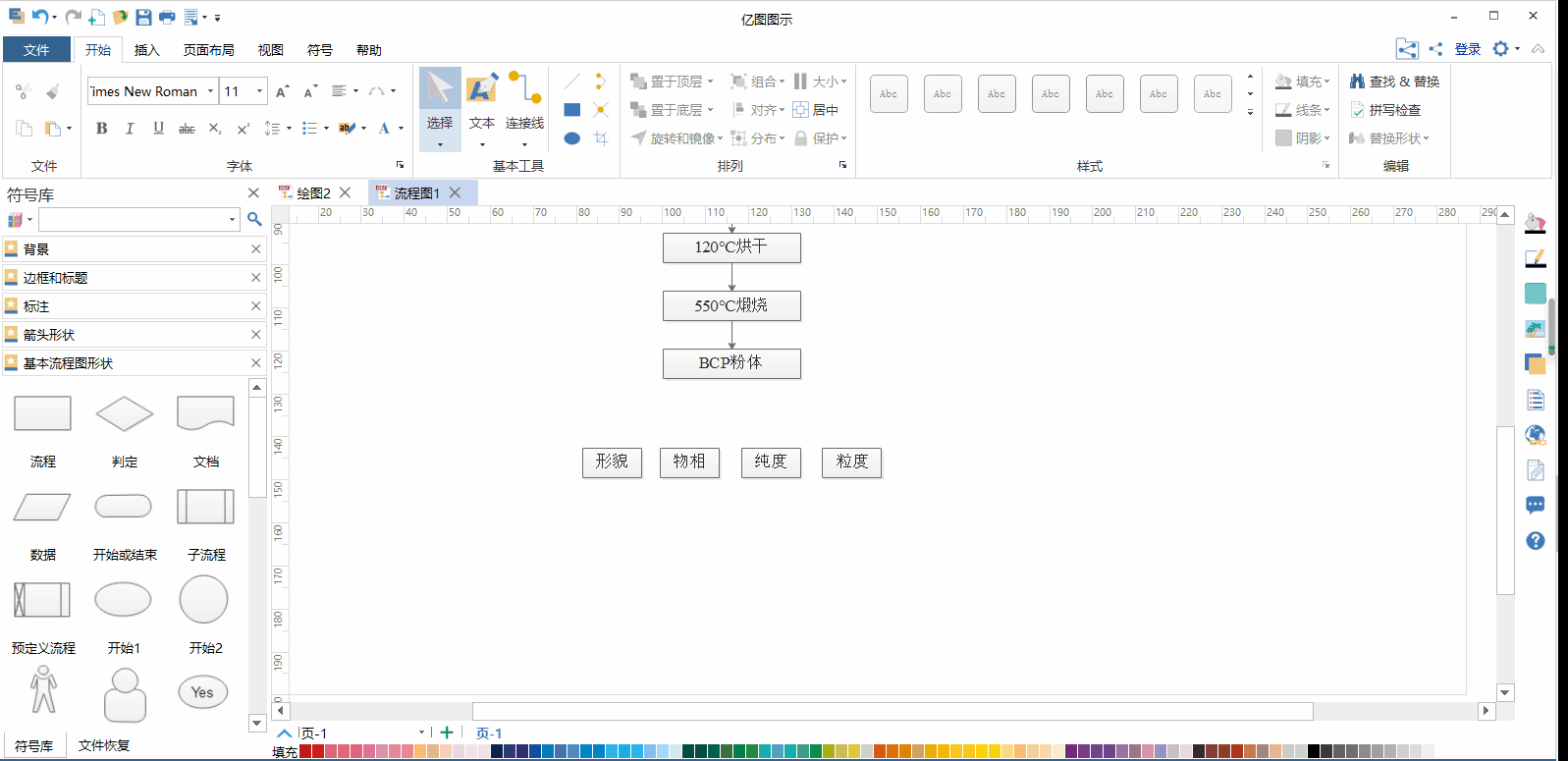

4.某个点引出自定义连接线到多个方框

5.对象编辑，可以对方框或者引线进行粗细、线型、填充等特征的修改，根据需要来进行，如果是毕业论文，建议就用默认的黑线条即可。

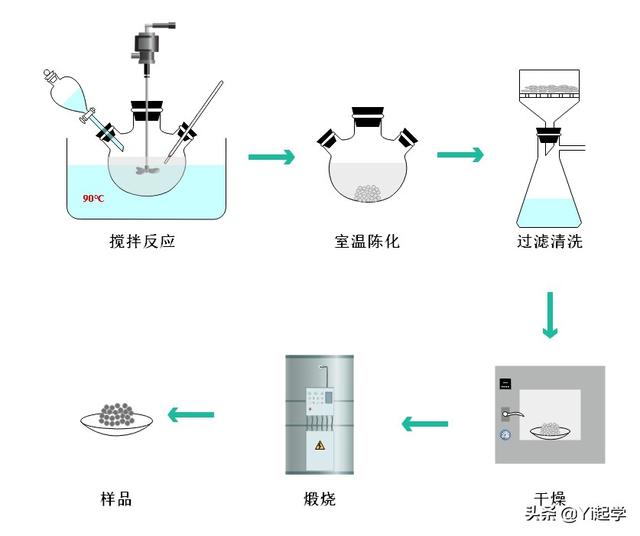

实验实物流程图

上述方法是简单的方框流程图，当然，还有很多同学需要实物流程图，实物流程图看起来更直观贴切，所以照办。

实例2

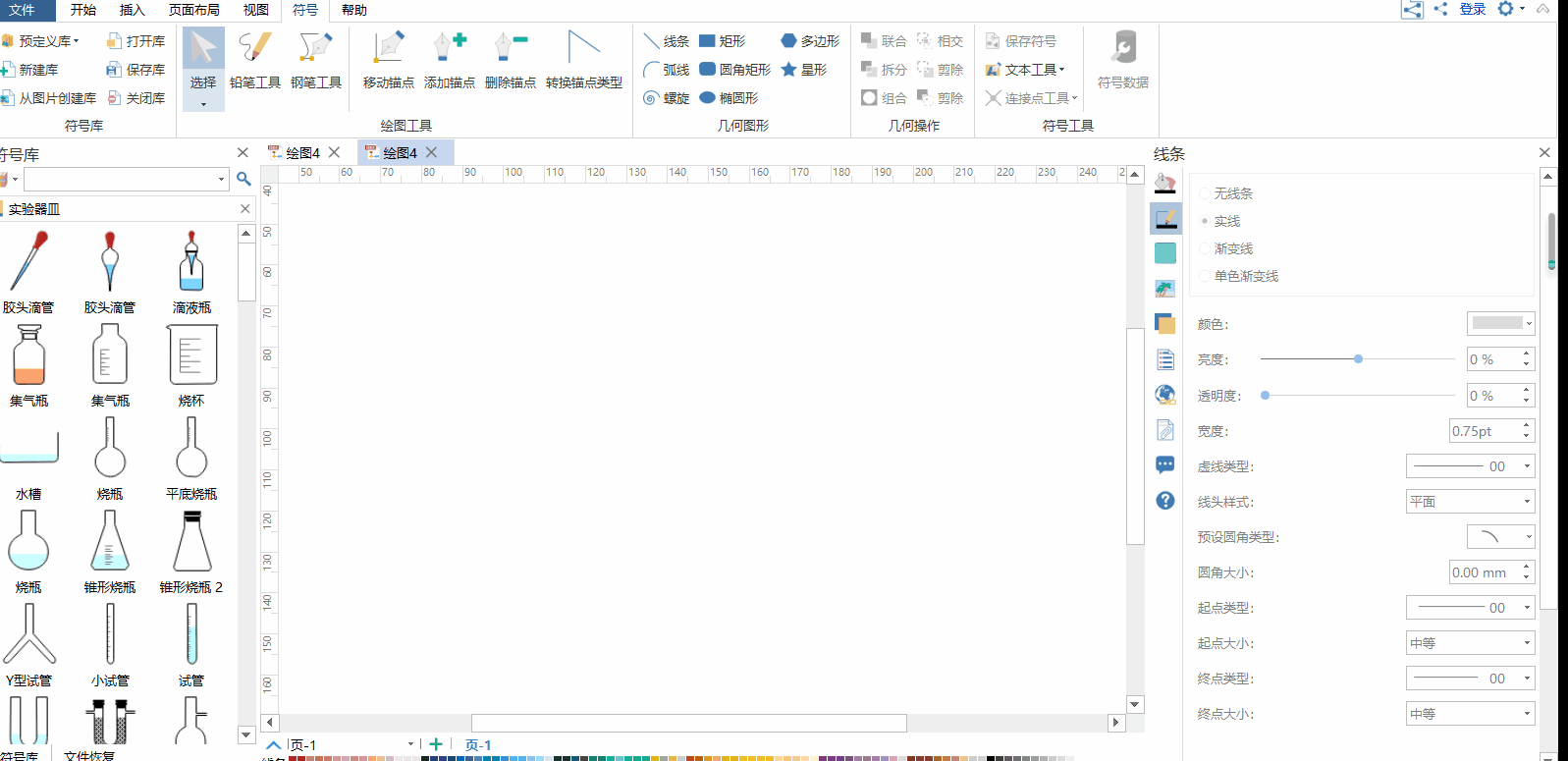

1.新建空白文档，选择基本绘图，然后点击小房子>科学>实验器皿，收录了大部分常用的实验器皿。

2.绘制实验装置，数据库收录的试验器皿可以直接拖动使用，如果没有，可以寻找类似的装置，或者自己动手绘制。

为了实现方法1中的事物流程图，大部分器皿都是可以直接用的，下面主要介绍如何给容器添加反应液等液面。

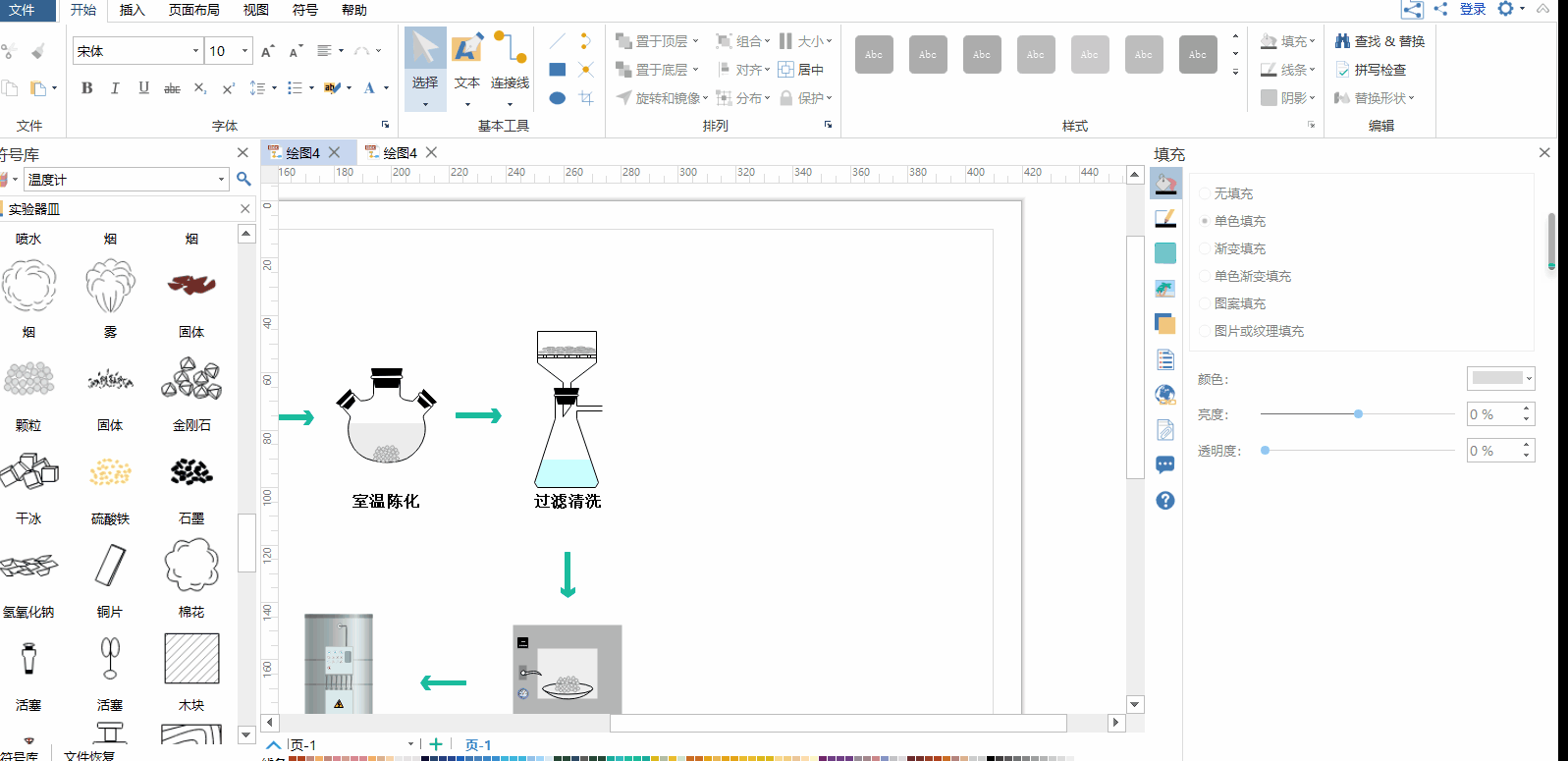

方法1 利用系统自带的液面，这种器皿的右上角有个选项，可以进行选择是否显示。

方法2 需要自己动手绘制。

3.绘制抽滤装置，抽滤装置可以采用布氏漏斗和三角瓶组合

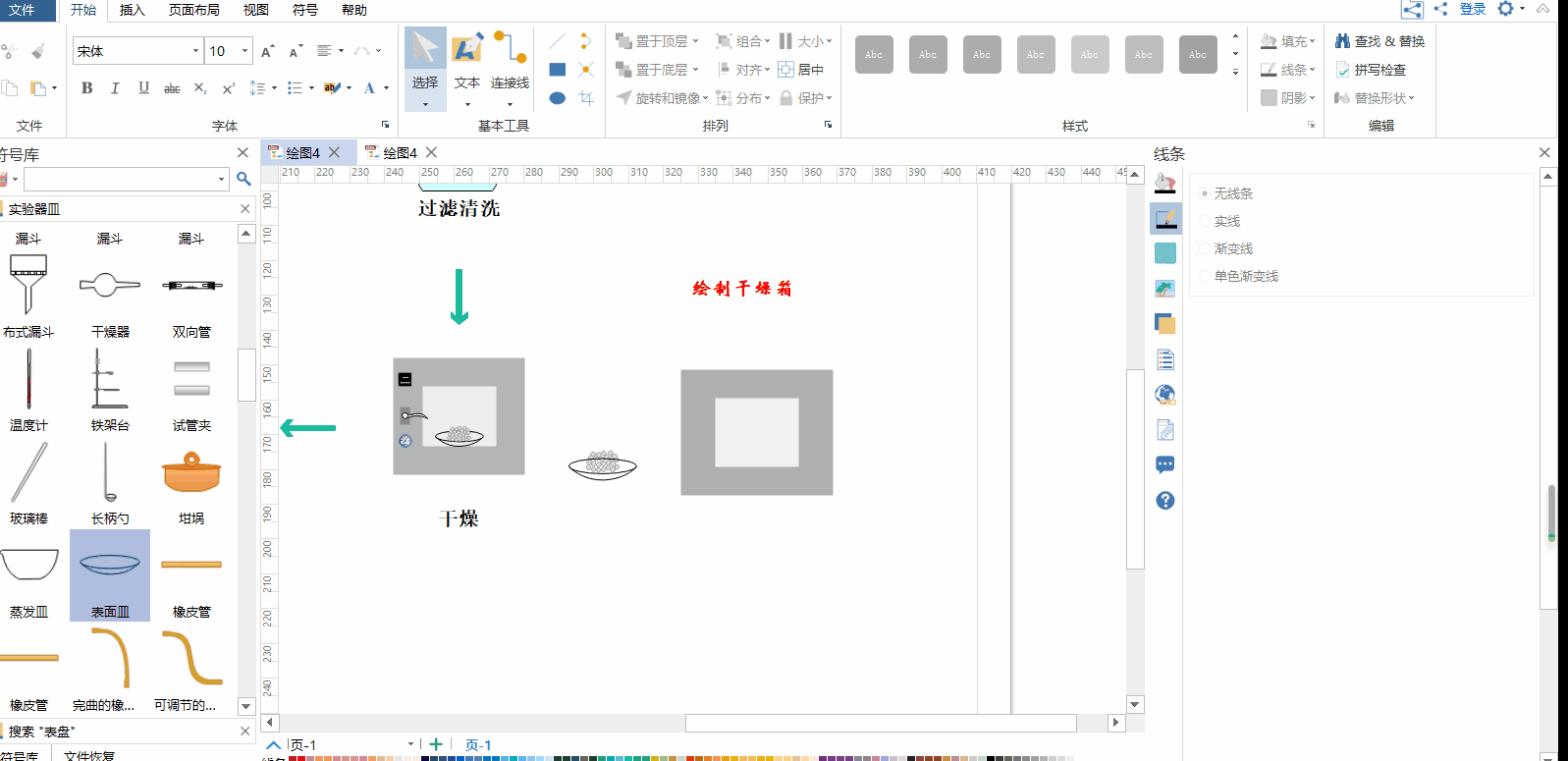

4.绘制烘箱，烘箱需要自己手动绘制，绘制过程如下

5.绘制电炉，电炉可以选择近似设备，在数据库收录的有很多炉子类型

6.添加文字，对各个步骤添加适当的文字

各个部分的样式，根据个人的审美进行调节。

---

下次更新，示意图进阶教程，有需要配图的同学，可以留言类型。
