【java基础】Java修饰符和UML类图介绍

【java基础】Java修饰符和UML类图介绍

修饰符和UML类图介绍四种权限修饰符：

状态修饰符：

UML类图介绍：

四种权限修饰符：

Java内部的权限修饰符一共有四种，private default protected public。

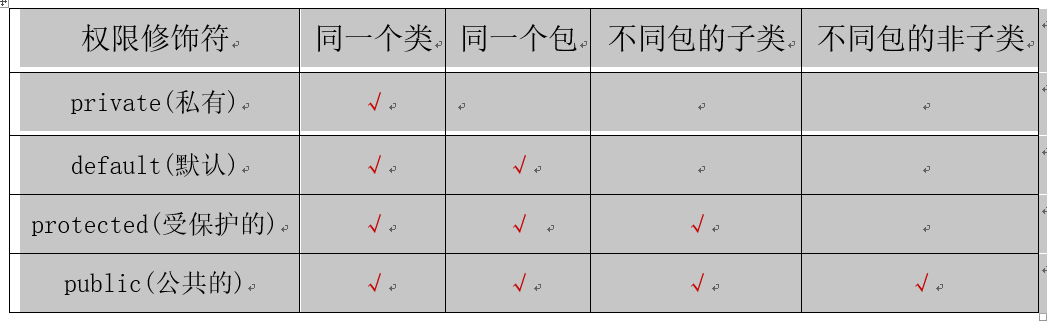

四种权限修饰符的访问权限如下：

private：私有权限修饰符，只能在本类中使用，在其它类中不能被调用，

否则会出现“The field Order.orderDefault is not visible”的错误信息，

可以修饰成员变量、构造方法、成员方法，不能修饰类

default：默认权限(同包权限)，只能在定义它们的类中使用，

以及同一个包中的类内被调用，可以修饰成员变量、构造方法、成员方法、类

protrcted：在不同包内调用被protected修饰的成员变量、成员方法、构造方法时，

必须是protected修饰类的那个子类(继承的概念)，同样，不能修饰类

public：权限最大的修饰符，可以在任何一个类中被调用,

不考虑是同包还是不同包的限制，可以修饰成员变量、构造方法、成员方法、类

状态修饰符：

UML类图介绍：

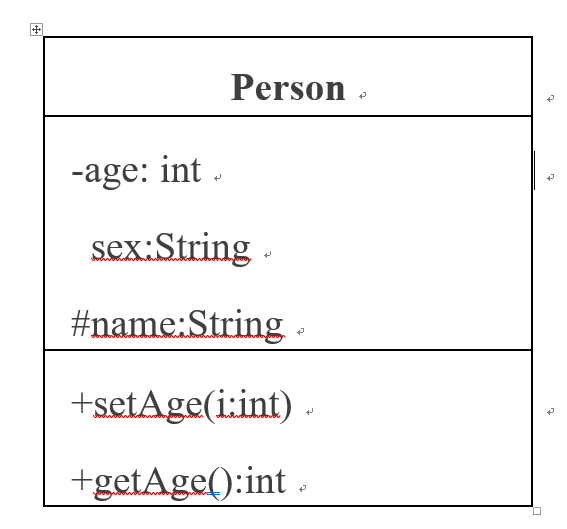

首行的Person代表其类名为Person

第二行代表Person类内的属性，-号代表权限为private，没有符号代表权限为default，#号代表权限为protected。

第三行代表的是Person类内的方法，+号代表的权限为public，(i:int)代表传入形参i，类型为int，:int代表返回值为int

对应代码如下：

public class{

//属性

private int age;

String sex;

protected String name;

//方法

public void setAge(int i){

this.age = i;

}

public int getAge(){

return age;

}

}
