有同学反应我的前面几篇内存文章难懂。今天我们就通过照片来了解一下内存条的各个部分，和几种内存条的组织形式。读下去之前请先阅读一些预备知识：
老狼：内存系列一：快速读懂内存条标签zhuanlan.zhihu.com
我们先从下面这个开始：
各种颜色里面的东西都是什么，谁能答出来？下面我们一一来看一下：

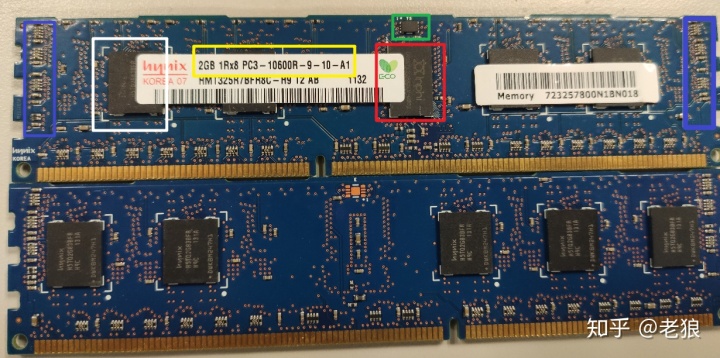

黄框：2GB 1Rx8 PC3 10600R 9是什么意思呢？看过上面第一篇文章（https://zhuanlan.zhihu.com/p/26255460 ）的朋友一定能够答出大部分来。是的，2GB是容量；1Rx8是指内存条由1个Rank组成，每个内存颗粒提供8个bit；PC3是指DDR3；10600R是指带宽10600MB/s(时钟1333MHz)，R是指这是RDIMM；9是CL时延。
红框：这个是服务器的RDIMM的R，也就是RCD。台式机的UDIMM就没有这个。
绿色：存贮了内存条厂商ID和时序的SPD。

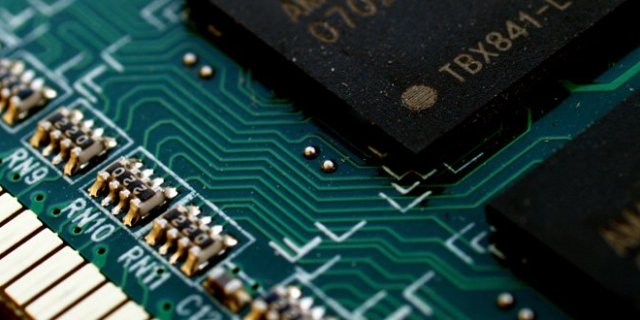

蓝色：用来应付Fly-by方式连接数据信号，防止信号反射的ODT电阻。
白色：内存颗粒。我们数一下，正面四个，反面五个。怎么这么稀疏？为什么不是偶数，计算机界不是2的幂的崇拜者么? 不是偶数是因为1个颗粒要用来做ECC（几乎所有RDIMM都支持ECC）。因为内存条每个rank要提供64bit的数据，x8，一个颗粒只提供8个bit，所以 64/8=8，要8个颗粒，正反面各四个。
是不是所有1Rx8都这么稀疏呢？恰恰相反，因为大部分内存都是2个Rank的，1Rank往往是缩量版。为了有效利用同样的电路板，1R的内存往往是单面的：

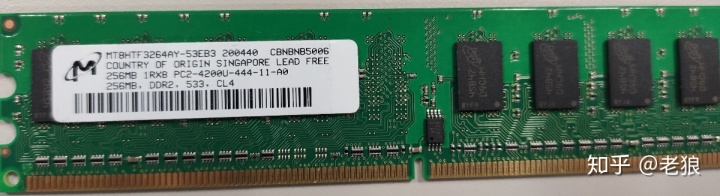

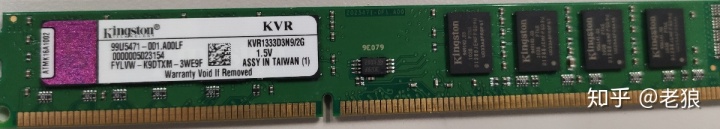

这个内存是 1Rx8 PC2，4200U，所以它是DDR2的UDIMM。注意它也是1Rx8的，但它的正面只有8个内存颗粒，既不是5也不是4。因为它不支持ECC，所以它一面已经可以提供全部的64bit，所以它的反面是这样的：
注意反面预留了焊点，全部贴上，就摇身一变变成了512MB 2Rx8的内存条了！
我们来看个普通的2Rank的内存：

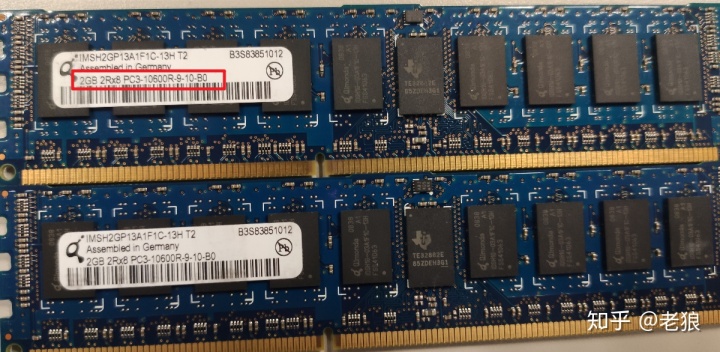

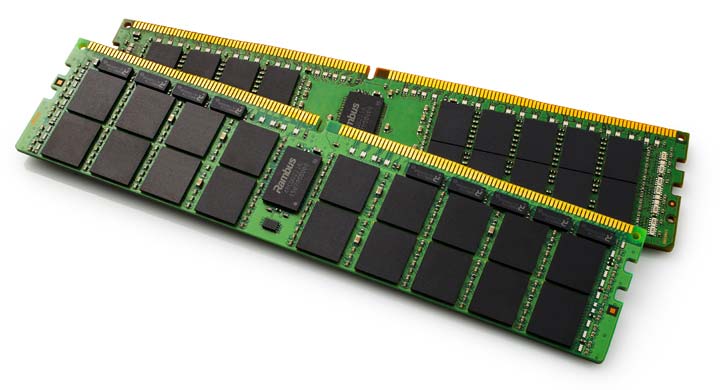

我们先来看一下标签：2Rx8的RDIMM。这种DIMM往往是正面一个Rank，反面一个Rank。不算中间RDIMM的RCD颗粒，正面有9个颗粒，1个ECC，8个存储颗粒，刚刚好。如果我们翻到反面，也会发现9个颗粒，几乎和正面一模一样。
做题了
好了，我们来做个题，下面这个盖了厚厚的散热片的内存，下面应该是什么样的呢？

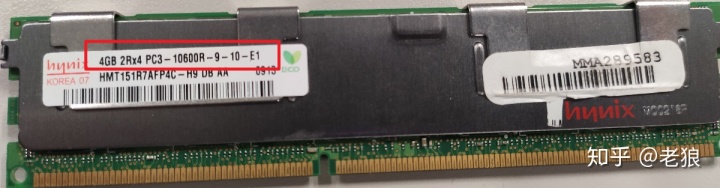

当然先看标签：4GB 2Rx4 PC3-10600R-9。似乎和前面差不多？注意这里的x4，这就意味着每个颗粒只提供4个bit，所以提供64bit，需要64/4=16个颗粒！x4内存往往是在单个颗粒容量受限后，为了提高整体内存条容量而采用的方法，详见：

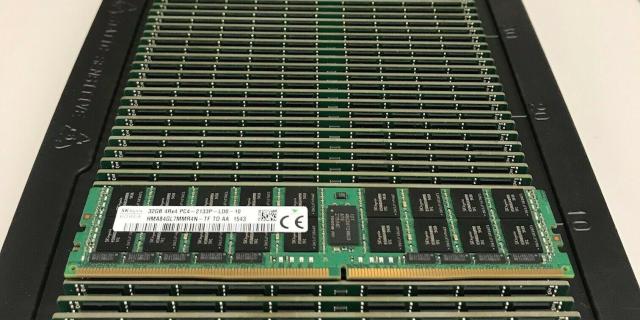

老狼：单根内存条的极限容量是多少？内存条上的2R X 8代表了什么意思？zhuanlan.zhihu.com

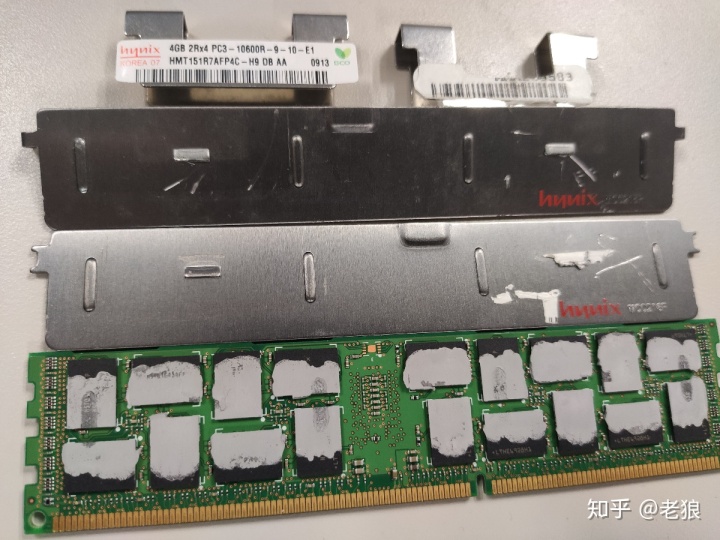

而这个内存条又是2个Rank，还是支持ECC的RDIMM，所以内存装甲下面一定是密密麻麻的内存颗粒！我们一切来验证一下：
每面有18个颗粒，16 + 2（ECC也要两个，因为每个也只提供x4，需要2个才能提供ECC需要的8bit数据）。猜对了！
其他种类内存条
我们其他两者内存：
这种半高内存和全高内存没有本质区别，主要用在空间紧张的机箱里。

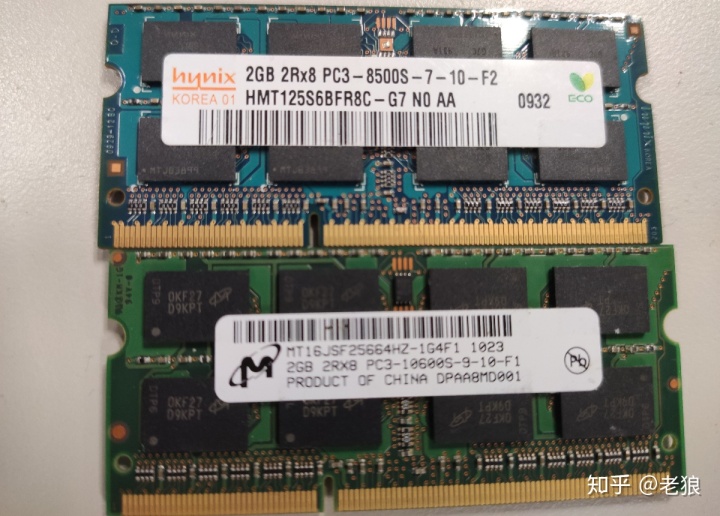

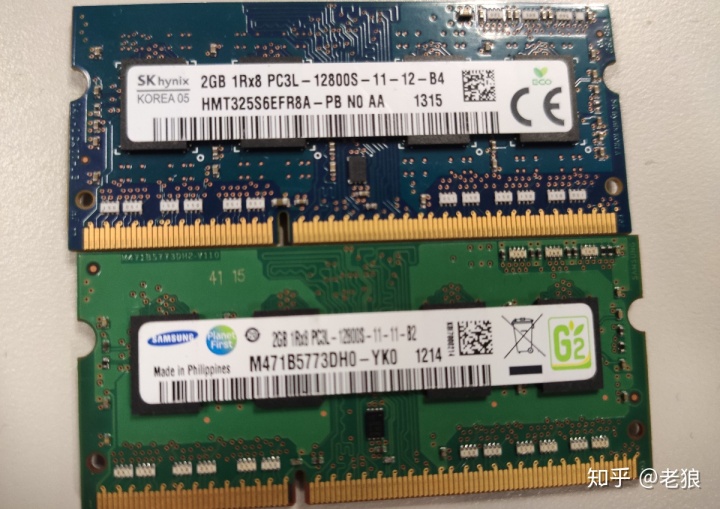

双面1R x 8的普通笔记本内存条。如前面所述，需要8个颗粒，每面4个。其中12800S中的S代表SoDIMM。
2R x 8，正面一个rank，反面一个rank。每面都需要8个颗粒。

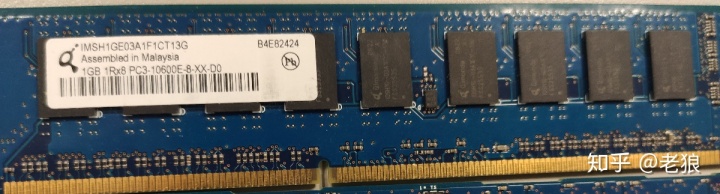

支持ECC的UDIMM，1Rx8。所以需要9个颗粒，反面是空的。
结语

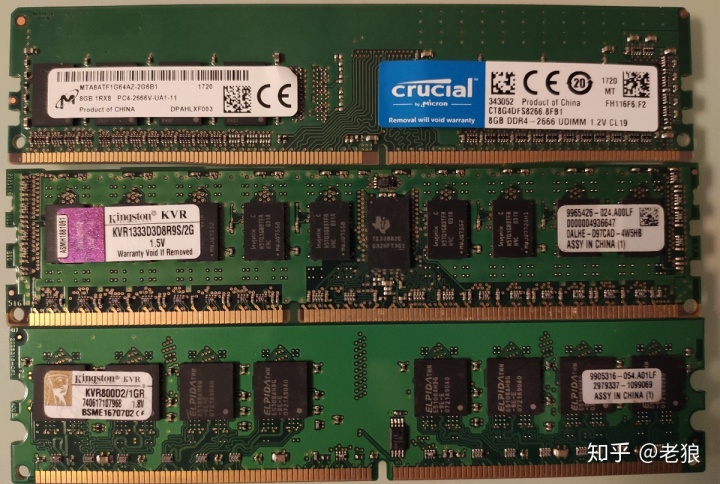

最后给大家看看DDR2，DDR3和DDR4三代同堂，注意防呆的缺口位置的移动
