comsol线圈不能加电流激励_利用Comsol计算线圈间互感

仿真软件-COMSOL

仿真模型-单匝圆形线圈（1A电流激励）

物理场-ACDC-mf-稳态

引子：在无线电能传输中，互感随距离变化的特性在很大方面决定着传能效果的好坏，而通过优化线圈结构可以提高线圈间的互感进而优化传能效果。因此，如何通过仿真软件对不同结构线圈的互感距离特性进行计算将对提高线圈优化设计工作效率提供极大帮助。

互感定义：线圈通入单位电流后产生的磁场，在另一个线圈中交链的磁通与单位电流之比，一般表示为M（Mutual Inductance）

求解方法：

1、

其中，B为磁通密度，n为积分曲面的单位法矢；而根据矢量恒等式及斯托克斯公式可以推导出第二种方法，即：

2、

其中，A为磁矢势，t为积分曲面边界曲线的单位切矢。

那么根据以上公式就可以对互感距离特性进行计算。

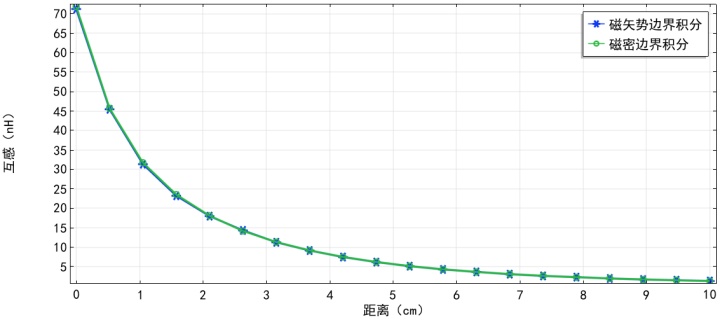

计算结果：

可以看出两种计算方式相差无几，这也从另一方面验证了斯托克斯公式的正确性。

---
