在实际工作中，很多时候会需要将XY坐标点转换为面图层，比如下图所示坐标点为某一矿区范围拐点坐标表。我们为了后期GIS制图方便或者上报到相关管理系统，有时候需要将这些坐标拐点生成shp图层。下面以ARCGIS为例，介绍其基本操作。

一、XY坐标规范化整理成excel格式。一般只需要输入2000坐标系就可以。

二、EXCEL表格添加到ARCGIS中。打开ARCMAP，直接单击工具条上的加号按钮，将EXCEL添加进来，有些旧版本ARCGIS如何直接添加EXCEL的，可以在EXCEL中将格式转换成DBF直接添加。本次使用的是ARCGIS10.6版本，可以直接添加EXCEL格式的数据。

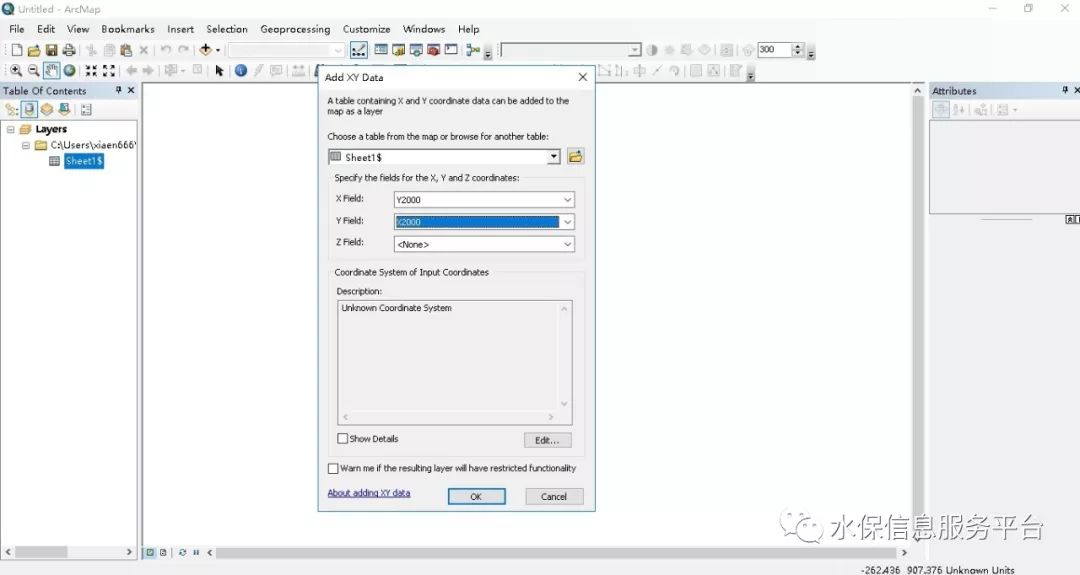

三、坐标点转换成点图层。通过增加XY数据功能，直接添加坐标信息。添加的时候需要注意从测绘部门来的XY坐标的顺序有时候会与GIS系统的XY坐标的顺序正好相反。比如本次Y坐标为34568348.817，小数点前面是8位，在GIS系统应该对应为X坐标。

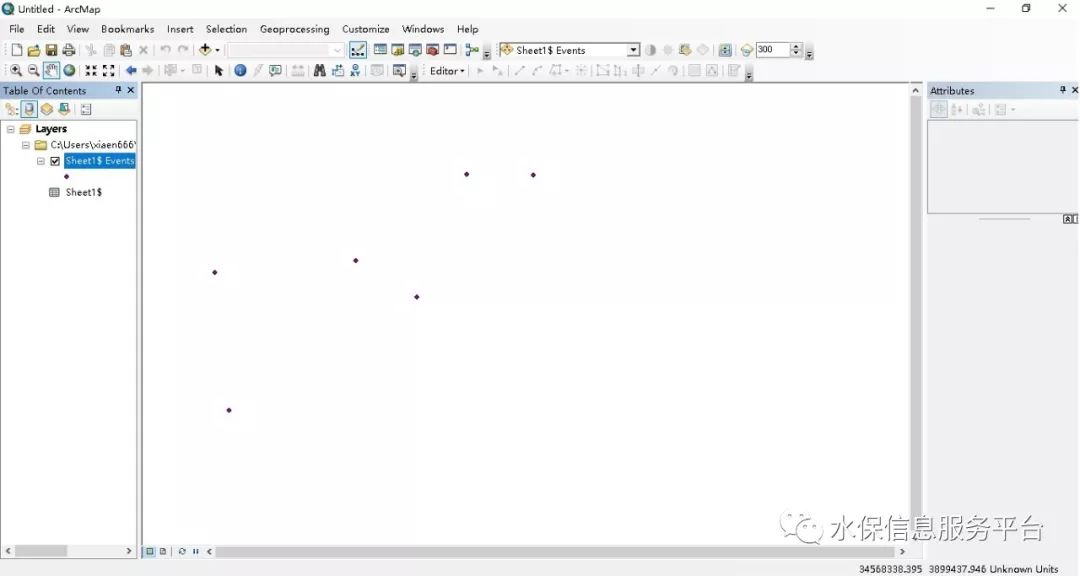

选择XY数据对应的属性字段信息后，单击“OK”按钮，可实现坐标转换为点图层。(一般X坐标小数点前为8位或者6位坐标，Y坐标为7位，注意测绘XY坐标与GIS使用XY坐标正好相反)

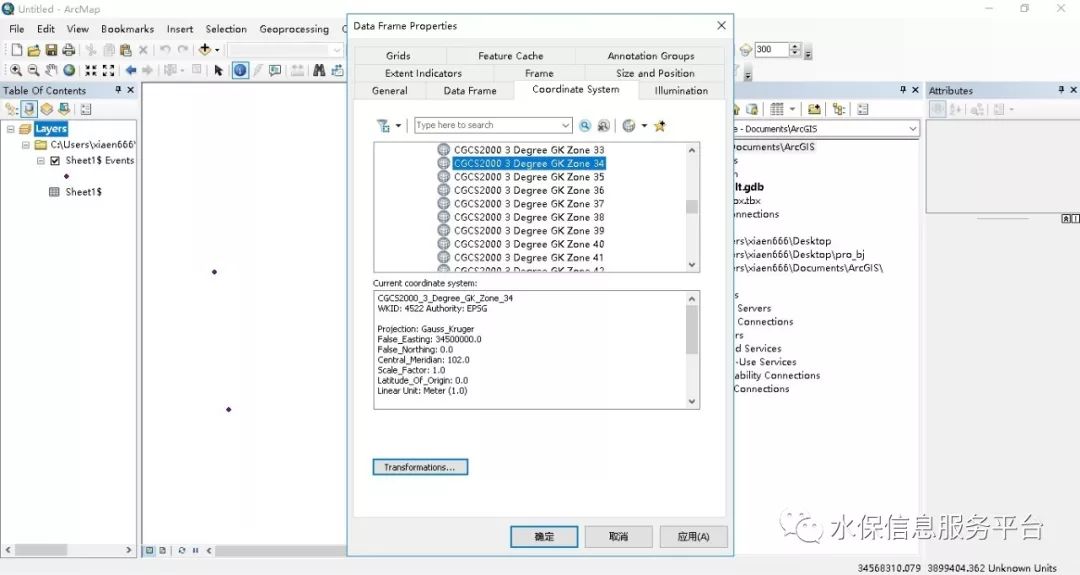

四、点图层坐标信息设置。一般这类XY坐标如果X坐标小数点前为7位，Y坐标小数点前为8位或者6位的，大部分为高斯克吕格投影，根据小数点前8位坐标值(3899294.864，34568348.817)的前两位34可以判断为高斯3度带第34带。中国范围内，如果带号在25~45度之间，为3度投影，中央经线为3*带号；如果带号在13~23之间，为6度带投影，中央经线为6*带号-3。本次坐标选择2000坐标系下3度带第34带的投影，如下图所示。

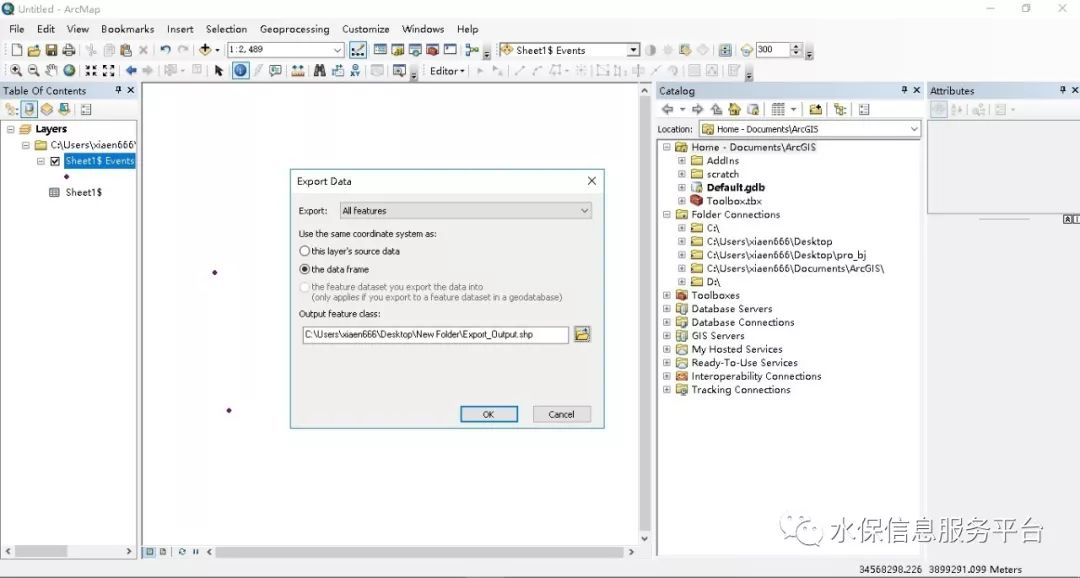

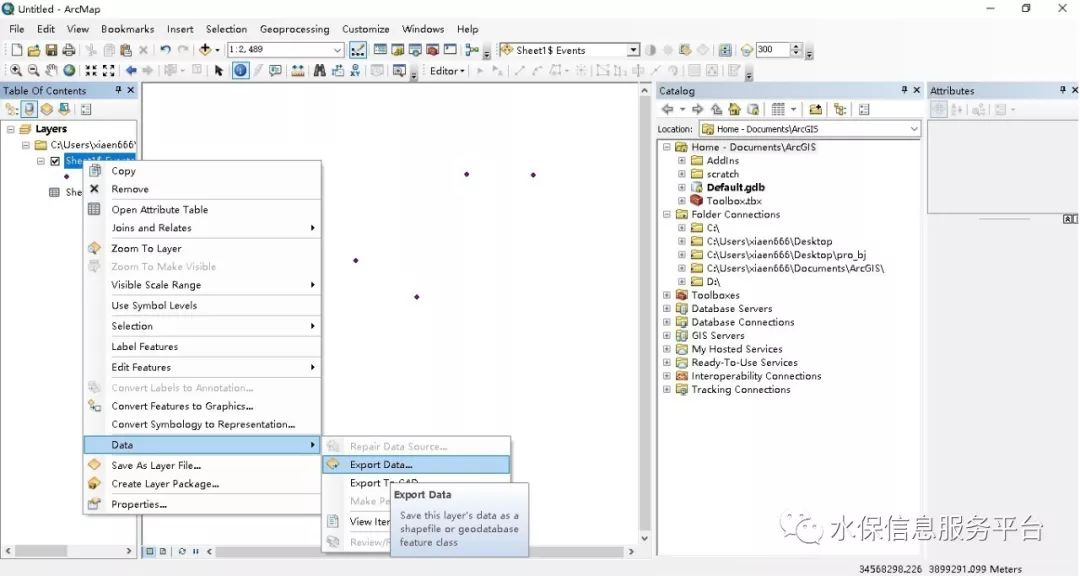

五、数据导出。为后续使用方便，可以将EXCEL转换的XY点图层转换成本地点图层存放，具体转换方式为单击需要转换的图层，鼠标右键选择“Data/Export Data...”,导出的时候投影选择“the data frame”。

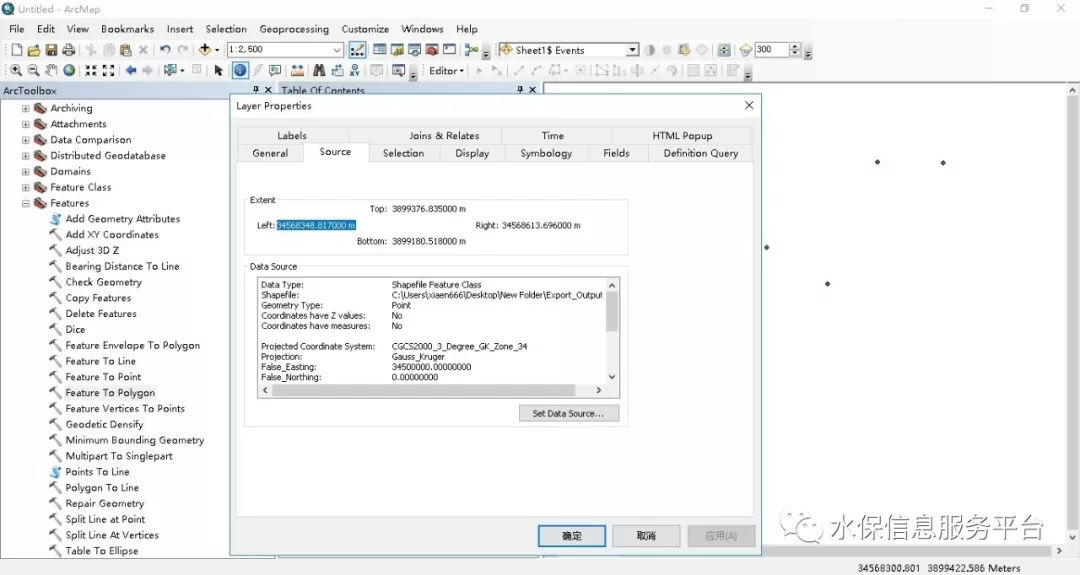

可以通过图层属性查看导出点图层的投影信息。

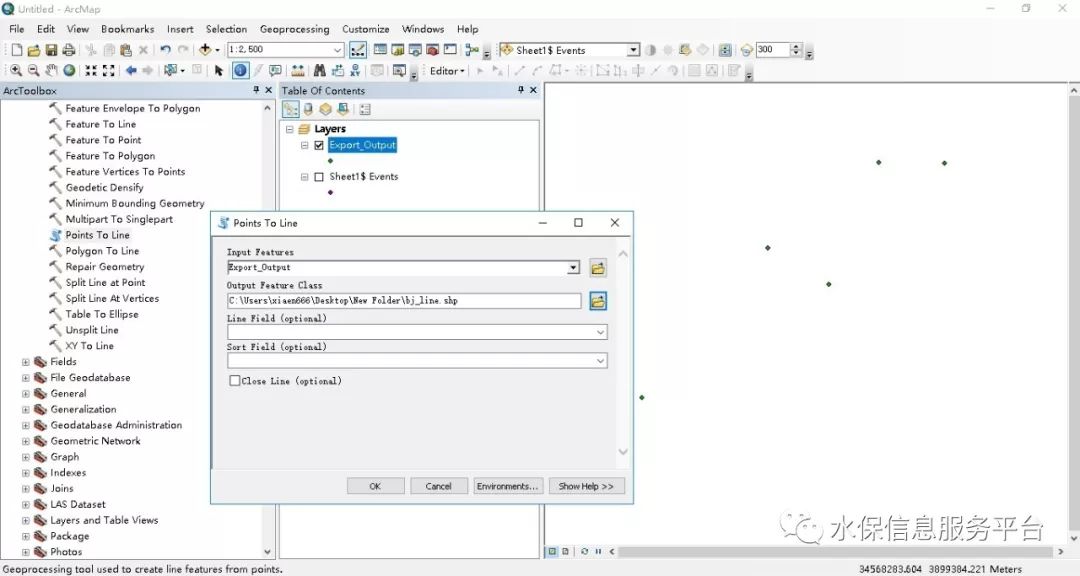

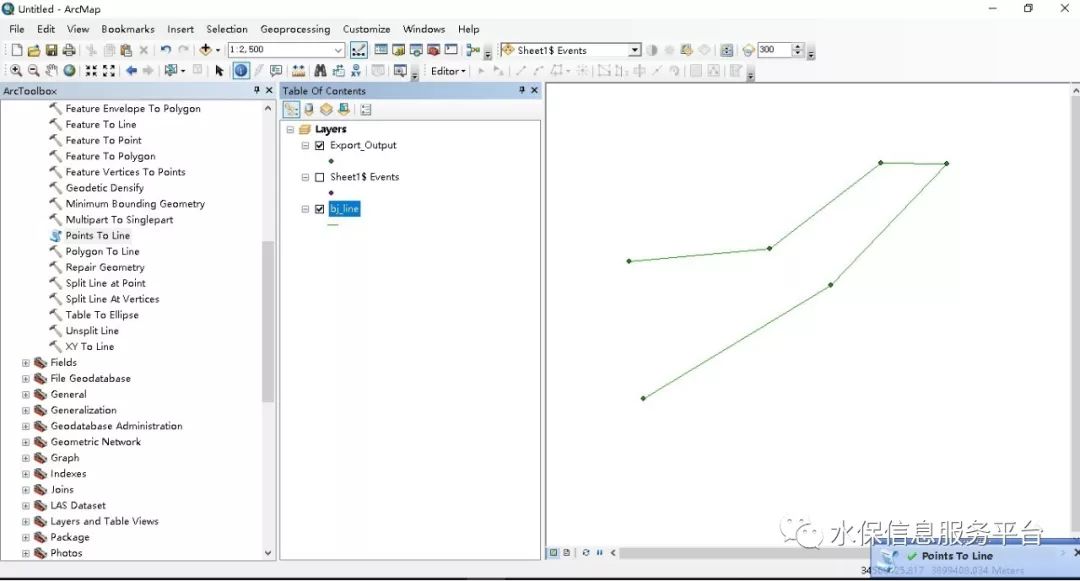

六、点图层转线图层。单击工具箱中“Points To Line”工具，选择需要转换的点图层，然后输入转换结果线图层存放位置，单击“OK”按钮，完成点图层到线图层的转换。

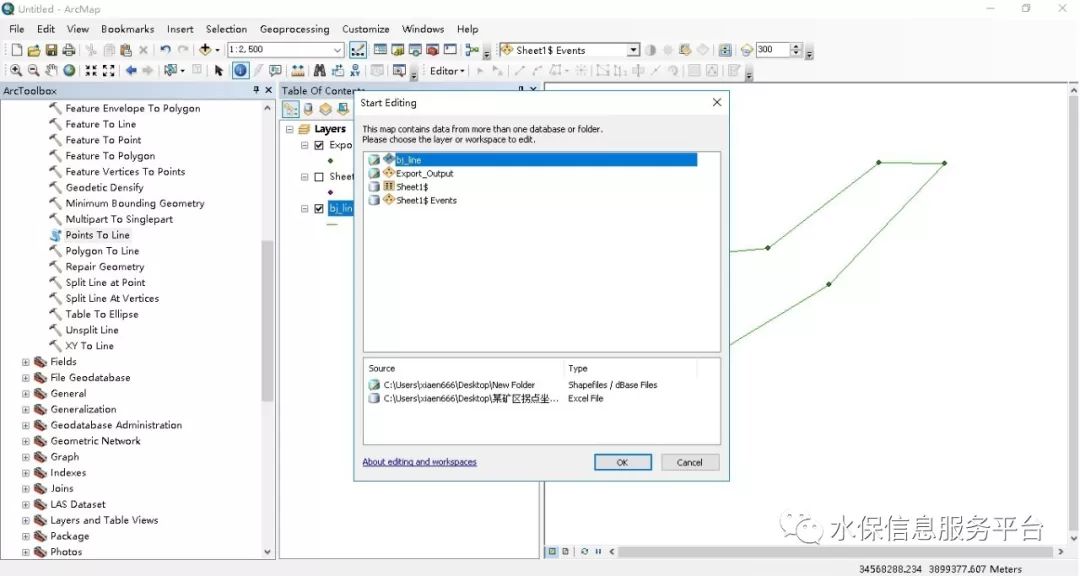

七、线图层转换为面图层。如果想统计面积等信息，需要将线图层转换为面。由于给的这6个点最后首尾没连接，需要手动编辑一下，把首位2个点连接一下。在编辑工具条上将线图层如“bj_line”，处于编辑状态。

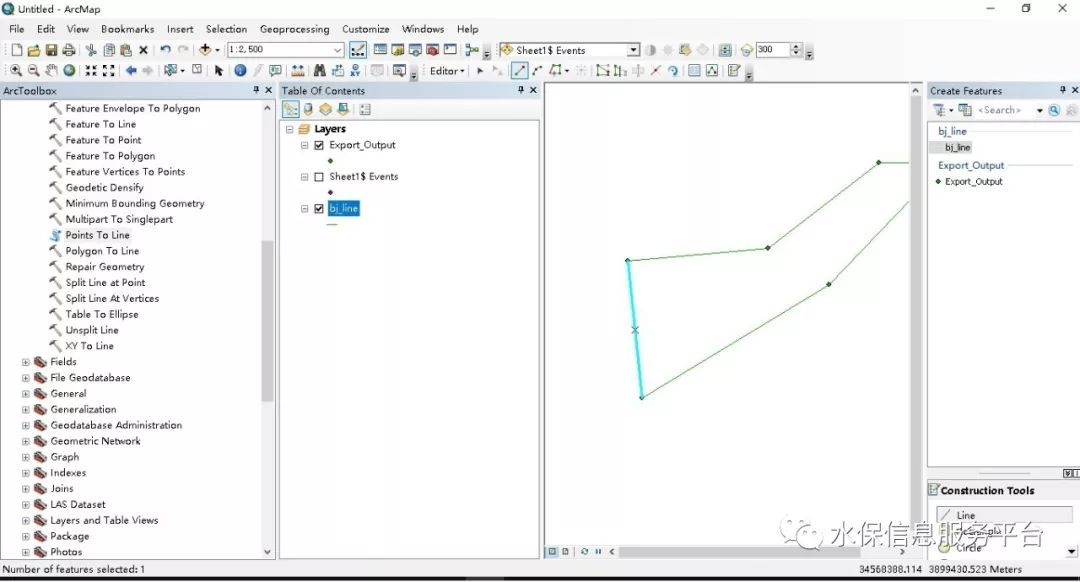

创建一个线对象，从终点到起点，保证首尾相连，图形上看起来为一个闭合的区域。然后保存编辑结果，对当前编辑图层停止编辑。

说明：如果不想后期进行线图层首尾编辑操作，可以在excel表录入的时候，多添加一个结尾点，点坐标采用第一个点的坐标，这样转为为线图层的时候，就可以保证首尾连接。

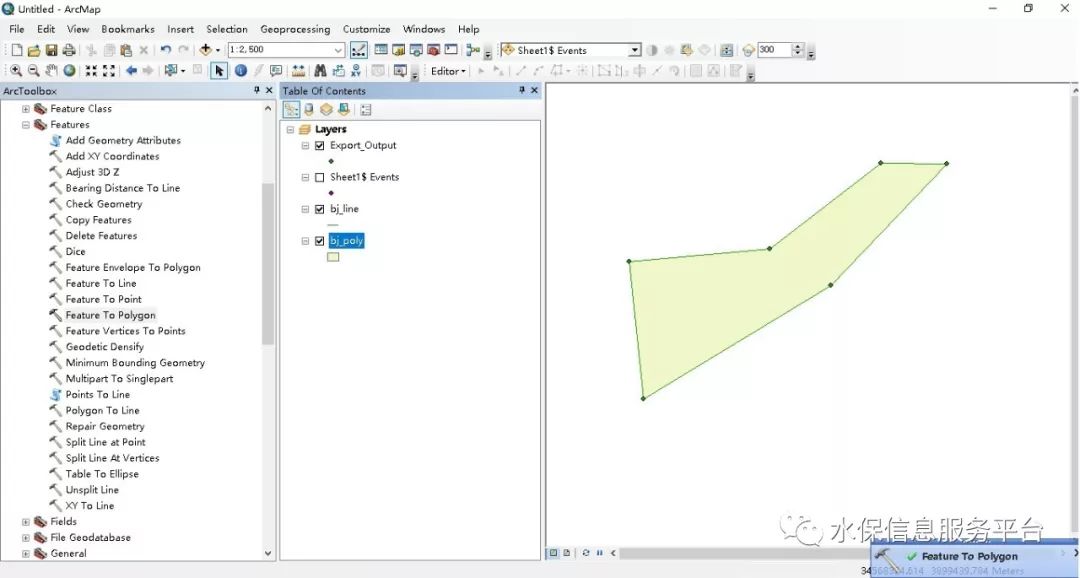

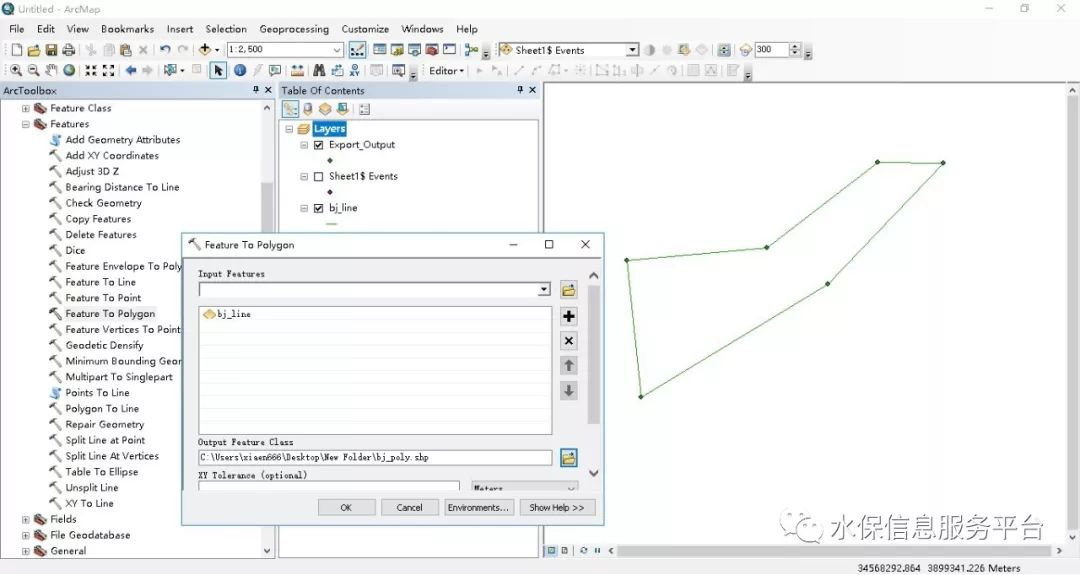

单击工具箱中“Feature to Polygon”，选择需要转换的线图层，设置输出面图层存放文件夹和文件名，单击“OK”按钮，完成面图层的转换。

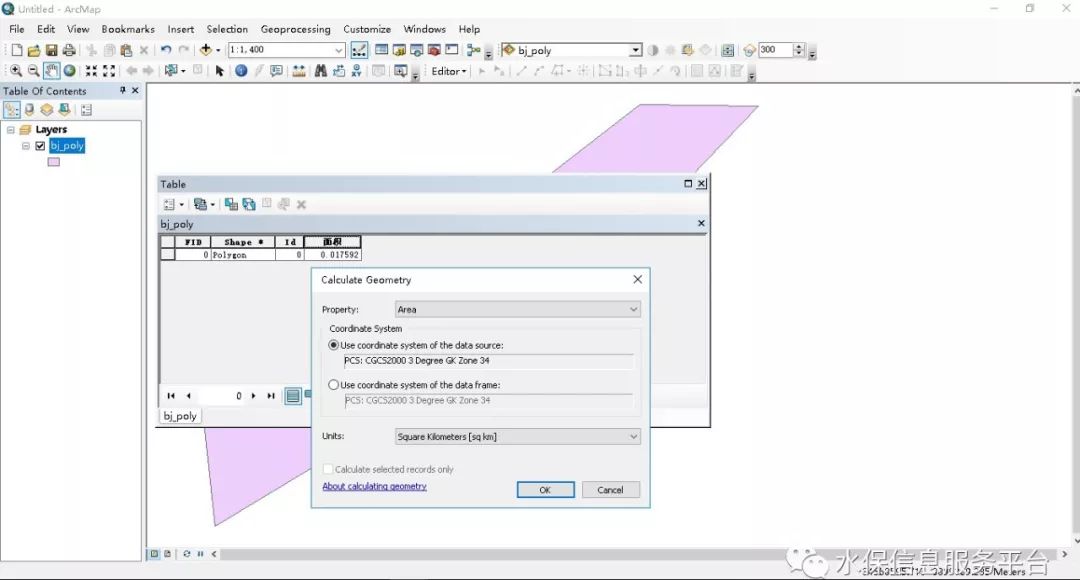

打开面图层属性表，添加“面积”属性字段，对面积字段进行几何图形计算，单位单位平方公里，计算结果为0.0176平方公里。
