1.摘要

近年来，深度学习技术，作为一把利剑，广泛地应用于计算机视觉等人工智能领域。如今时常见诸报端的“人工智能时代”，从技术角度看，是“深度学习时代”。光流估计是计算机视觉研究中的一个重要方向，然而，因为其不容易在应用中“显式”地呈现，而未被大众熟知。随着计算机视觉学界从图像理解转向视频理解，互联网用户从发布图片朋友圈转向发布短视频，人们对视频的研究和应用的关注不断增强。光流估计作为视频理解的隐形战士，等着我们去寻找其踪迹。 本文首先介绍了什么是视频光流估计；再介绍光流估计的算法原理，包括最为经典的Lucas-Kanade算法和深度学习时代光流估计算法代表FlowNet/FlowNet2；最后，介绍了视频光流估计的若干应用。希望对光流估计的算法和应用有个较为全面的介绍。

2.介绍

光流，顾名思义，光的流动。比如人眼感受到的夜空中划过的流星。在计算机视觉中，定义图像中对象的移动，这个移动可以是相机移动或者物体移动引起的。具体是指，视频图像的一帧中的代表同一对象(物体)像素点移动到下一帧的移动量，使用二维向量表示。如图2-1。

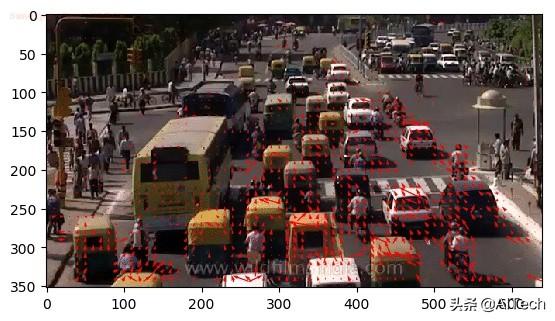

图2-1 光流示意图

根据是否选取图像稀疏点进行光流估计，可以将光流估计分为稀疏光流和稠密光流，如图2，左图选取了一些特征明显(梯度较大)的点进行光流估计和跟踪，右图为连续帧稠密光流示意图。

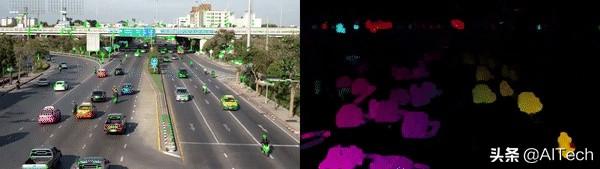

图2-2 左图 稀疏点光流，右图 稠密光流

稠密光流描述图像每个像素向下一帧运动的光流，为了方便表示，使用不同的颜色和亮度表示光流的大小和方向，如图2-2右图的不同颜色。图2-3展示了一种光流和颜色的映射关系，使用颜色表示光流的方向，亮度表示光流的大小。

图2-3 稠密光流表示颜色空间

3.算法

最为常用的视觉算法库OpenCV中，提供光流估计算法接口，包括稀疏光流估计算法cv2.calcOpticalFlowPyrLK()，和稠密光流估计cv2.calcOpticalFlowFarneback()。其中稀疏光流估计算法为Lucas-Kanade算法，该算法为1981年由Lucas和Kanade两位科学家提出的，最为经典也较容易理解的算法，下文将以此为例介绍传统光流算法。 对于最新的深度学习光流估计算法，FlowNet的作者于2015年首先使用CNN解决光流估计问题，取得了较好的结果，并且在CVPR2017上发表改进版本FlowNet2.0,成为当时State-of-the-art的方法。截止到现在，FlowNet和FlowNet2.0依然和深度学习光流估计算法中引用率最高的论文，分别引用790次和552次。因此，深度学习光流估计算
