导读：本文是ANSA入门系列第一篇( 后续将会在仿真秀官网或APP同步发布) 。本系列致力于提供ANSA软件的中文版，帮助广大初学者迅速入门。本文档内容及图片均来自于ANSA官网，本文档翻译自官方文档。本文图片来源：软件截图、官网、或者官方文档，希望获得ANSA软件学习资料，欢迎加入学习型 仿真工程师-ANSA软件 交流群，抱团一起学习软件、理论和行业应用。 进群和领取资料 ，请在仿真秀公众号对话框回复 小助手 人工咨询。

本文摘要： 本《快速入门指南》旨在概述ANSA界面和基本操作。描述了针对特定任务的许多基本功能，以帮助您入门。 本文适用于： 本指南是首次接触ANSA的用户的理想选择。对于熟悉CAE术语但又不熟悉ANSA界面的工程师，如果您想在ANSA界面上找到自己的出路，但不知道从哪里开始，本指南将助您熟悉ANSA界面的一些基本窗口面板。 本文目录：

• 图形用户界面
• 图形用户界面定制
• 使用鼠标查看操作
• 使用键盘查看操作
• 用鼠标选择项目
• 功能选择工具栏
• 科模块之间切换
• 获取帮助
• 使用搜索引擎访问任何功能
• 使用数据库浏览器访问任何实体
• 选择列表
• 在ANSA中打开数据
• 几何实体
• MESH模块的主要术语
• 实体在不同的菜单中显示
• 几何清理
• 提取中间面
• 网格划分
• 质量检查
• 网格改善
• 体网格划分
• 从体网格提取表面
• 体积网格改善
• 连接(焊接)的创建/定义-装配
• 平台准备
• 分析输出

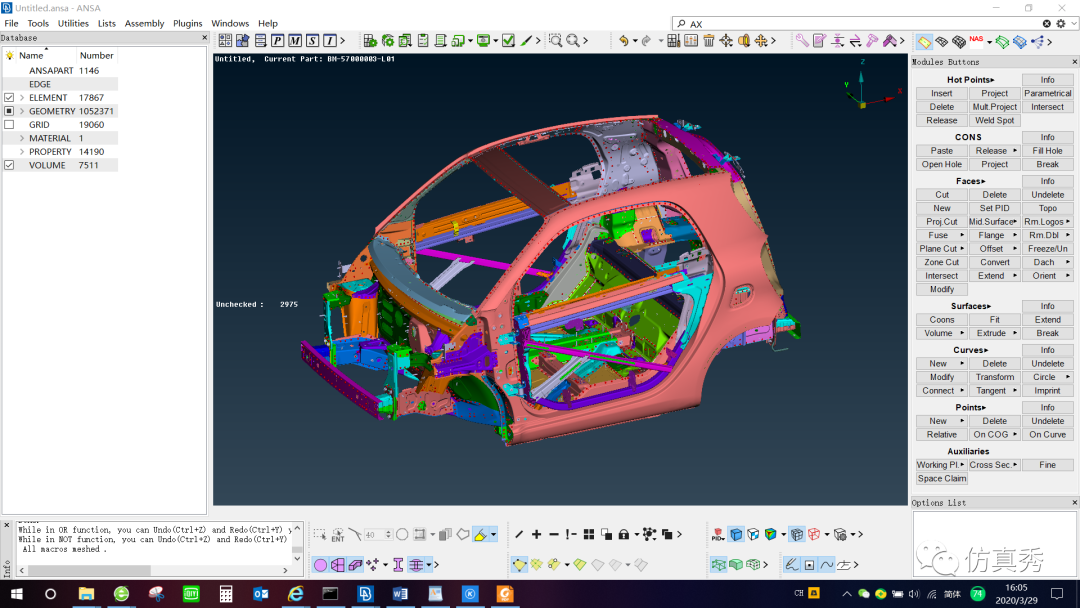

1、图形用户界面

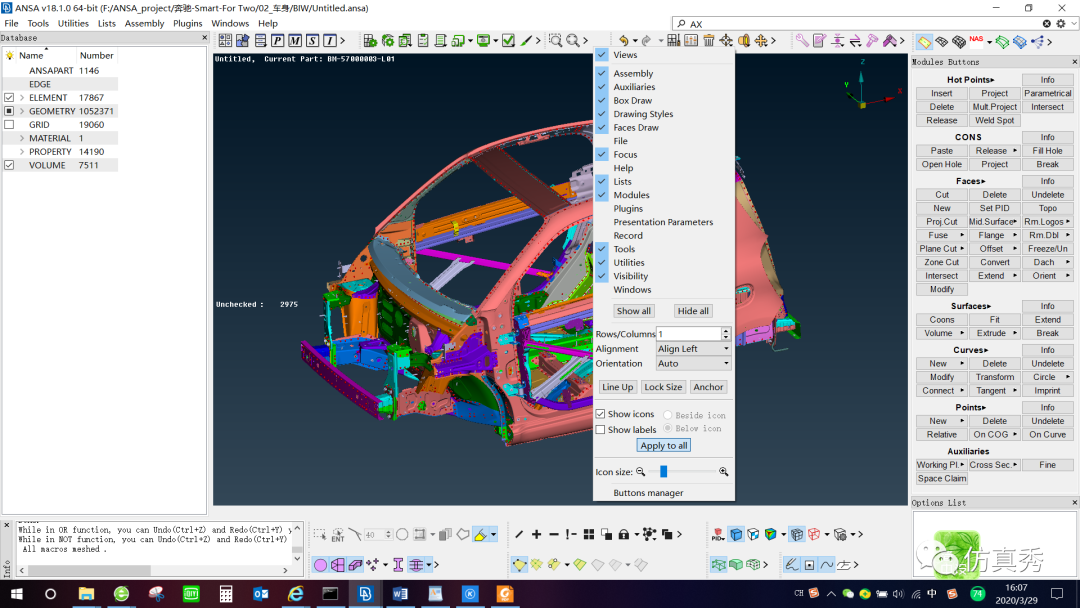

2、图形用户界面定制 通过右键单击任何工具栏，用户可以访问许多影响工具栏可见性和外观的选项。

通过从这些选项中进行选择，可以选择仅显示图标(show icons)：

显示图标和标签(show icons + show labels)： 仅显示标签(show labels)：

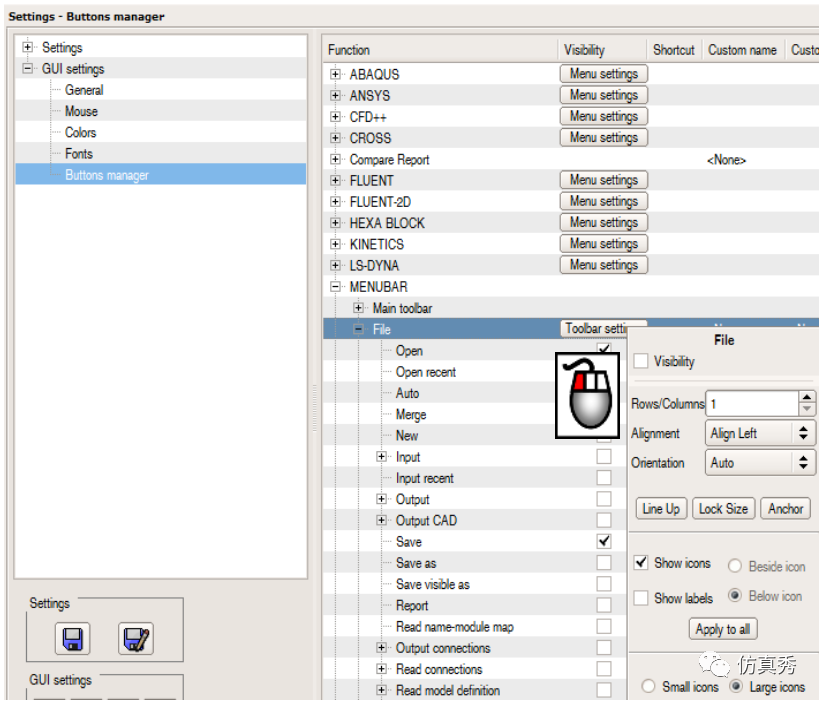

同样的功能，也可以在tools> GUI settings > Buttons manager > MENUBAR > File > Toolbar settings命令下完成，如下图所示。

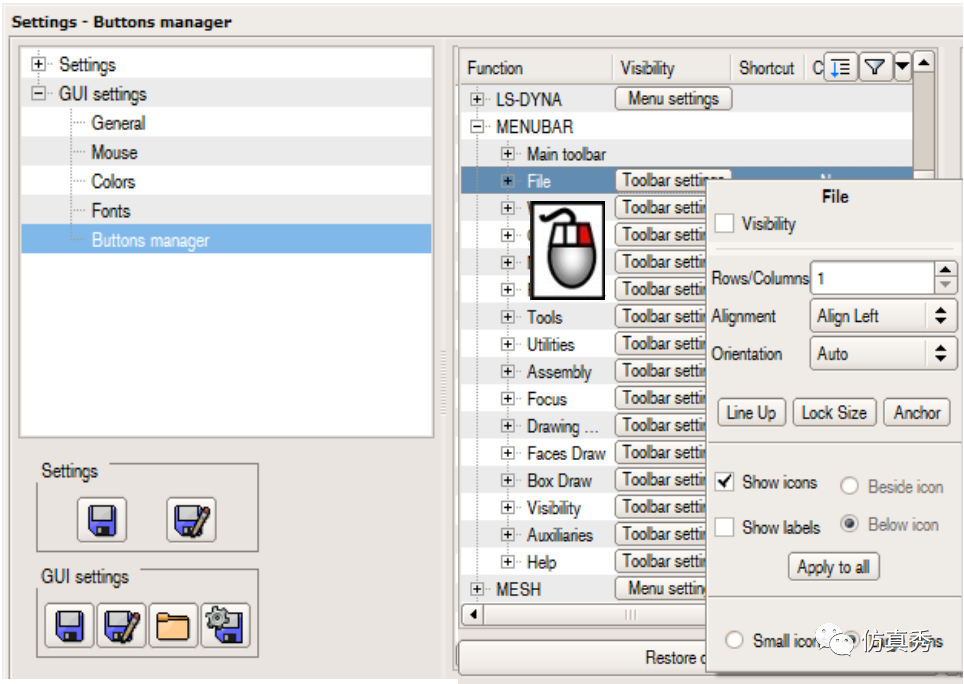

通过同样的命令路径，也可以是实现所有按钮的定义和排序：tools> GUI settings > Buttons manager

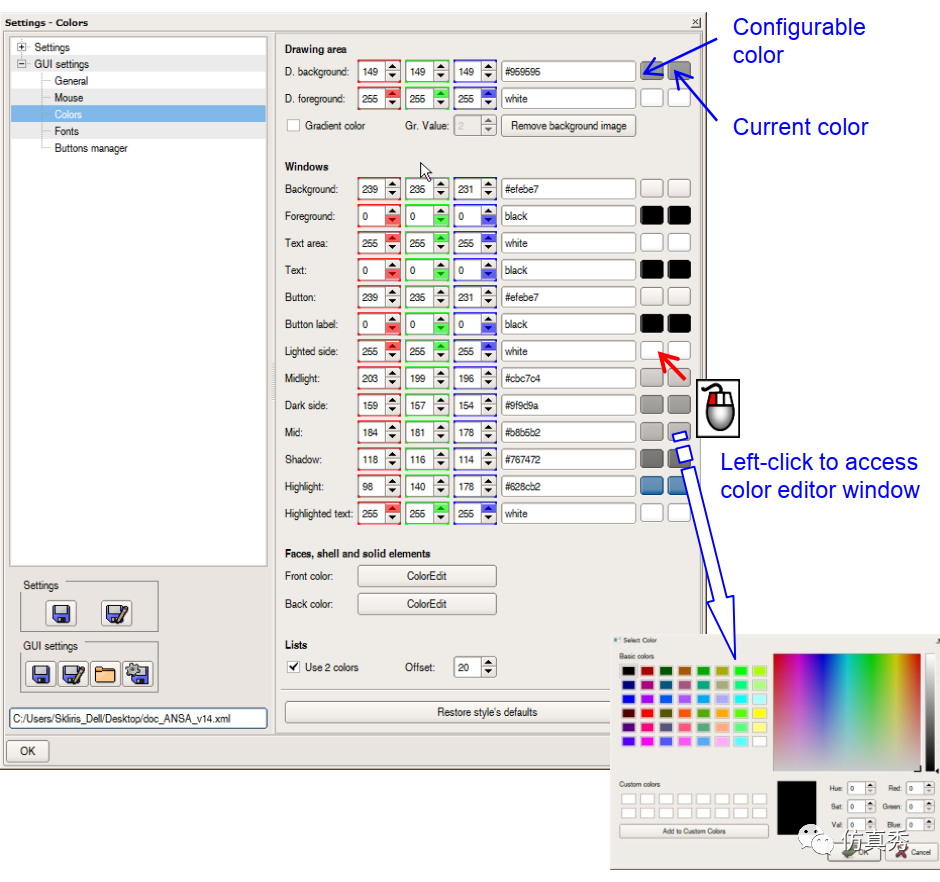

此外，通过如下命令路径，也可以实现界面窗口的自定义： Tool> Settings > GUI Settings > Colors 3、使用鼠标查看操作

按住Ctrl键和鼠标左键，拖动鼠标，可实现模型的绕任意方向旋转。 按住Ctrl键和鼠标左键，拖动鼠标，可实现模型的在屏幕平面内内的旋转。

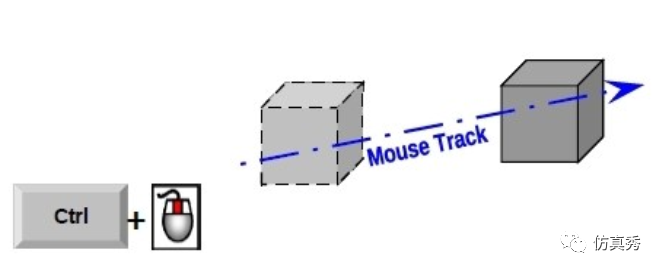

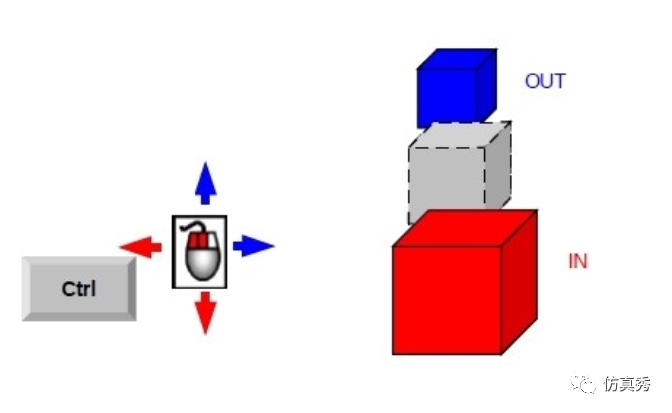

按住Ctrl键和鼠标中键，拖动鼠标，可在屏幕内拖动模型平移。 按住Ctrl键和鼠标左键和鼠标中键，拖动鼠标，可实现模型的五级缩放。 (直接滚动鼠标中键也能实现缩放，但并不是无级的，而是跳跃式的。) 在任何工具栏上单击鼠标右键，可以激活选项“视图”，使该工具栏可见。 它主要支持“ F”视图按钮和一个名为“ Zoom Area”的新按钮。 在没有键盘或者不方便使用键盘的时候，可使用此功能帮您查看模型。

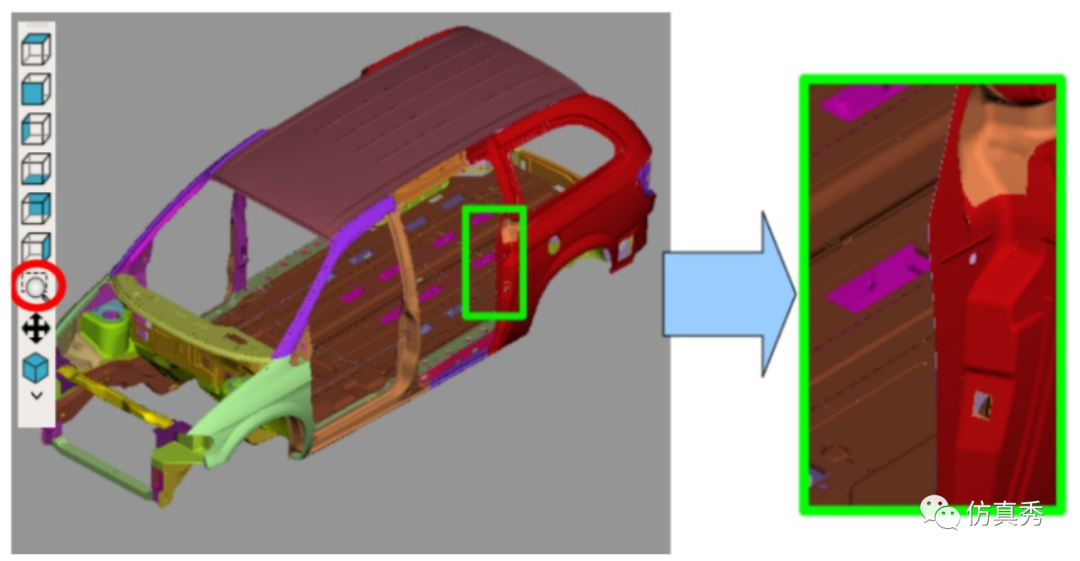

同时，“矩形缩放”选项下支持按照窗口大小进行缩放。选择框中包含的区域将缩放至适合屏幕大小，如下图所示。

鼠标左键常用于：

① 激活某个菜单按钮

② 选择某个类型实体 鼠标中键常用于： ① 确认选择 ② 取消某个功能选项 ③ 滚动放大缩小 ④ 按住Shift键，按住中键，在某个有滚动条的窗口中拖动鼠标，该窗口将会往拖动的方向拓展窗口，以便拓展窗口视野。 ⑤ 隐藏窗口：在窗口的标题栏中键点击，可将整个窗口收藏起来，只留下标题栏，再次点击可以重新展开窗口； 鼠标右键常用于： ① 实现鼠标左键的逆向功能，如确定选择/取消选择、插入/删除等； ② 再次应用上一个功能到别的实体上； ③ 取消一个功能； 4、使用键盘查看操作

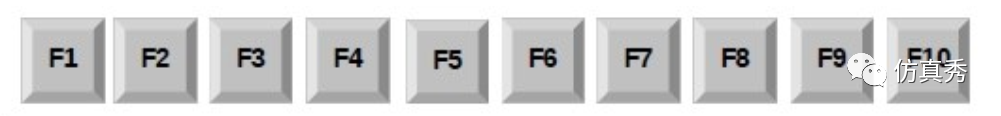

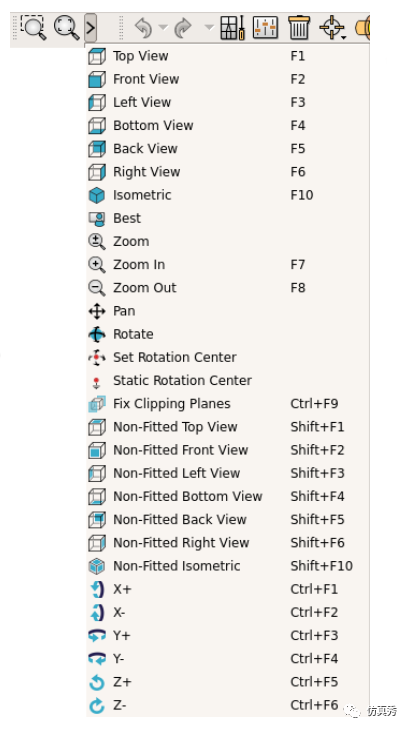

使用F系列查看标准视图。

• F1：俯视图

• F2：左视图

• F3：正视图

• F4：底视图

• F5：后视图

• F6：右视图

• F7：缩小

• F8：放大

• F9：屏幕适中

• F10：默认视图

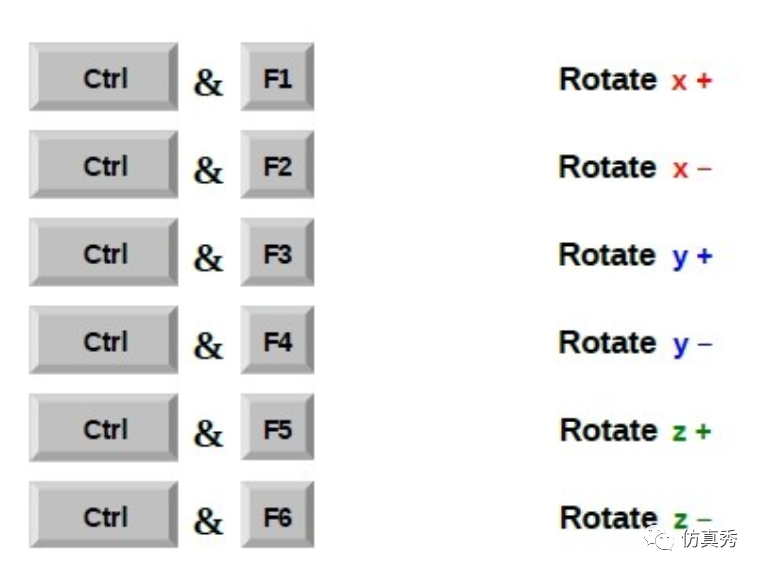

同时Ctrl和F系列连用可实现模型的旋转：

• Ctrl+A：全选在屏幕里的可见实体；

• Ctrl+L：曲线对屏幕里的可见实体的选择；

• 上下左右键：上下左右平移屏幕里的实体；

5、用鼠标选择项目

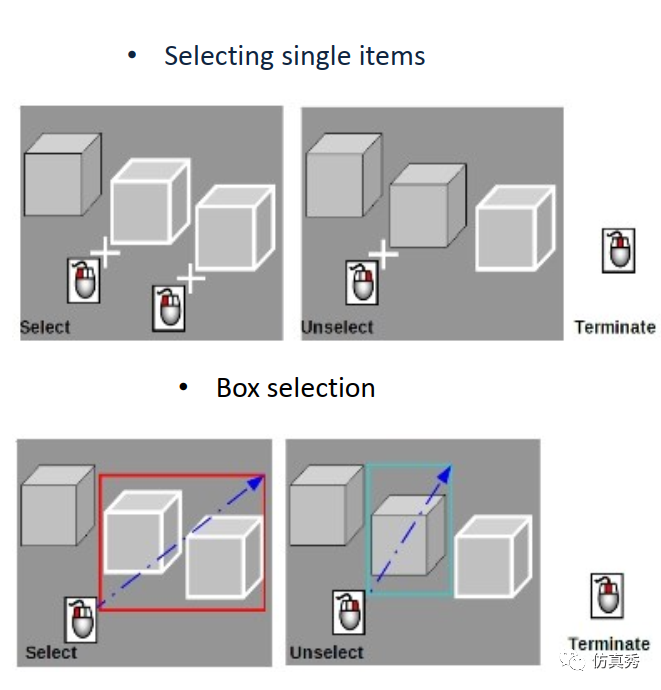

无论是点选还是框选，都是用鼠标左键选择，鼠标右键取消选择，鼠标中键确认；

6、特征选择工具栏

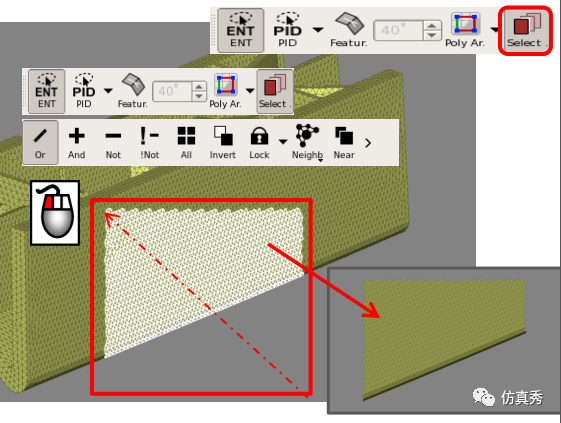

以下提供多种在ANSA界面内对特征实体的选择方式。 仅显示选择区域内的最前方的实体。

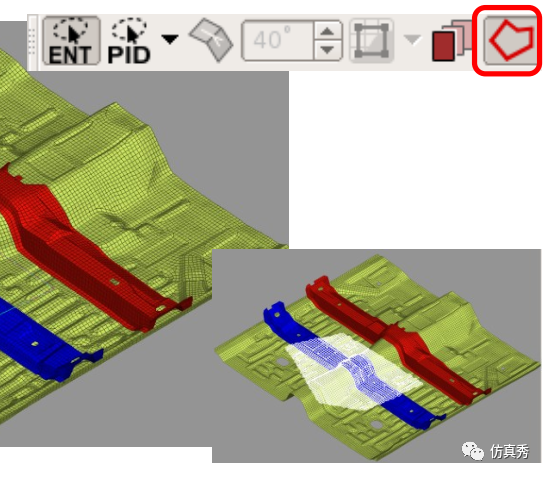

手动制定某个多边形范围并选择；

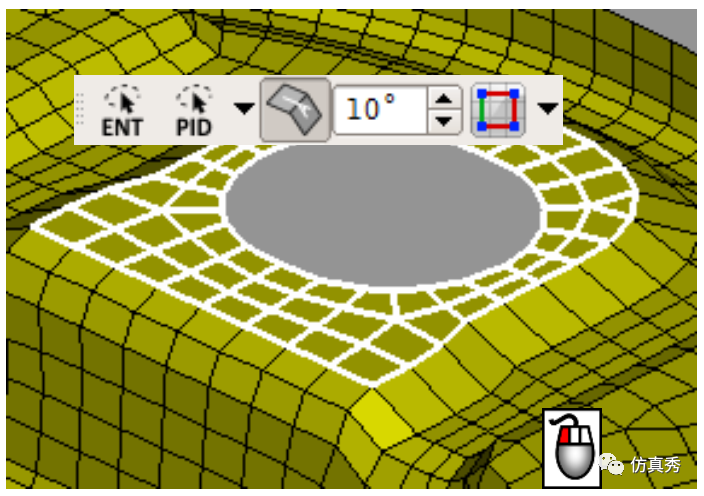

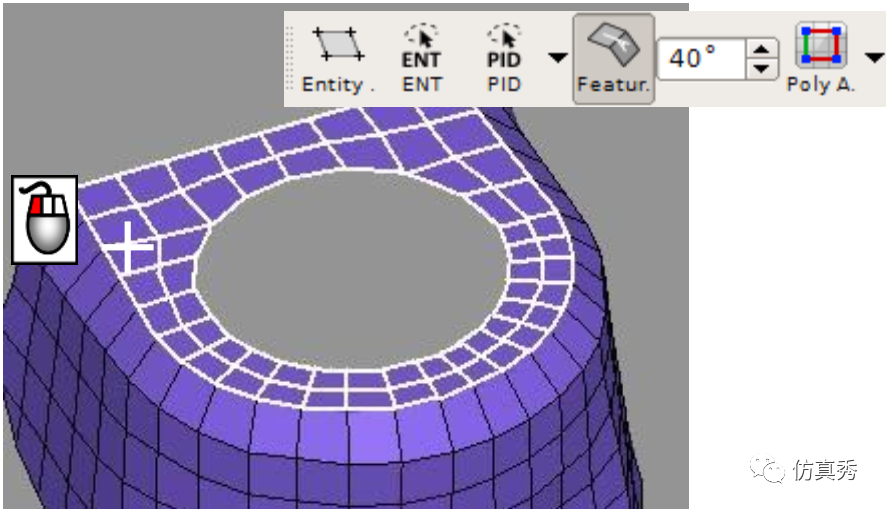

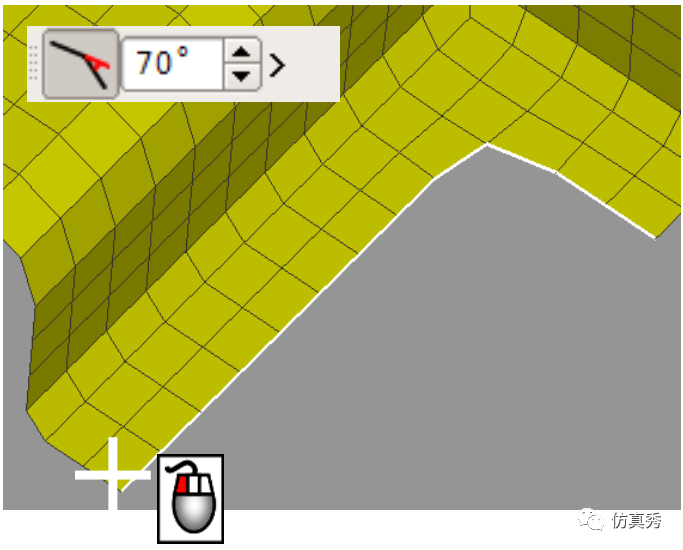

选择某个角度内的二维实体表面或者三维实体表面；

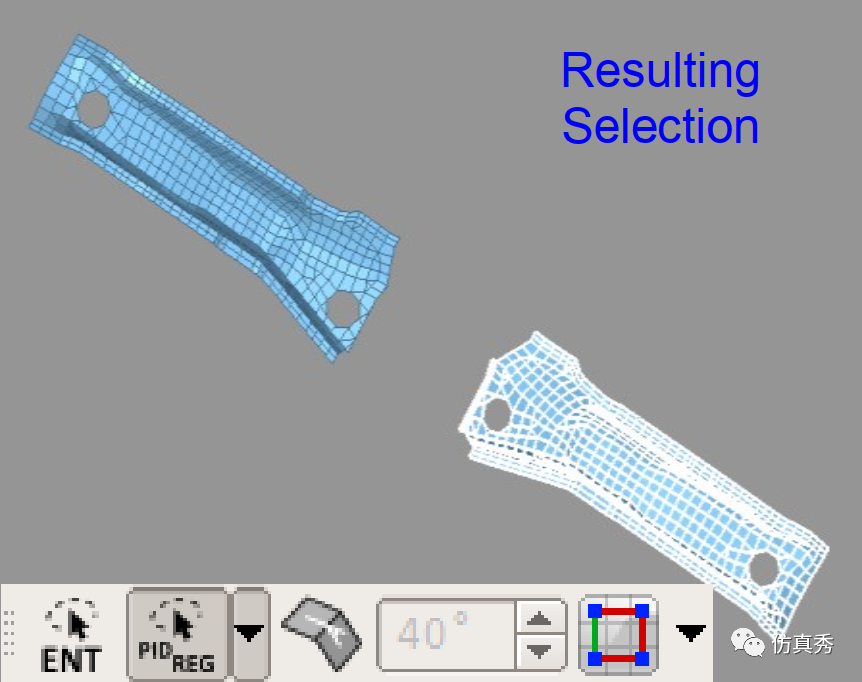

选择某个PID连续区域的实体。

选择用户自定义范围内的单元；

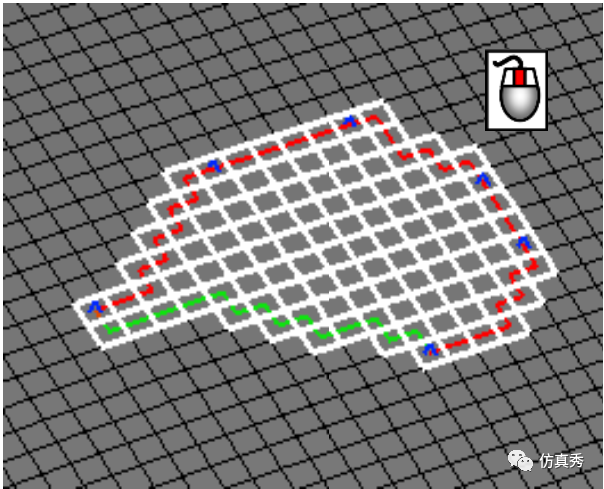

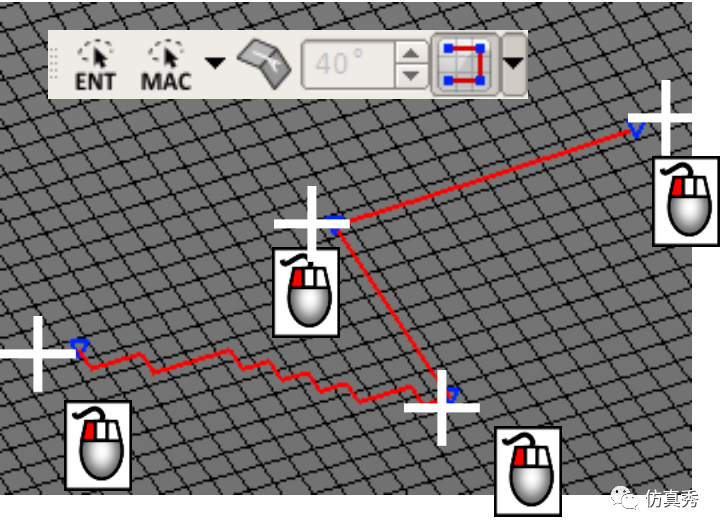

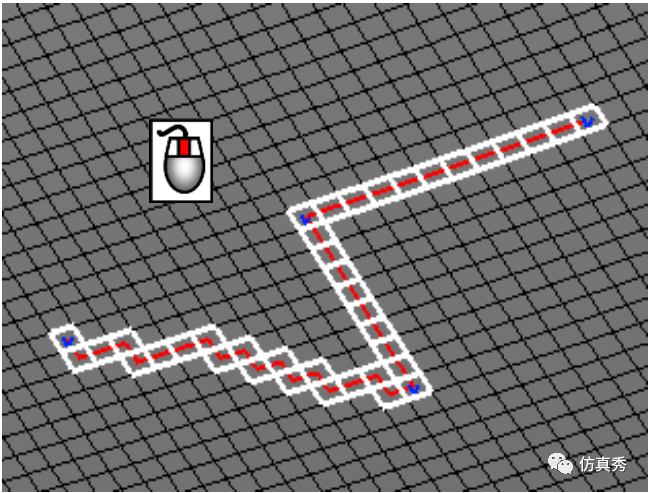

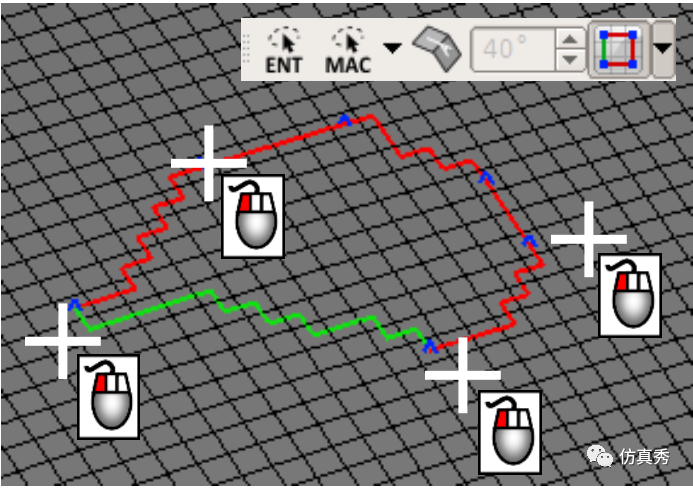

选择用户定的路径上的单元；

选择一维边界；

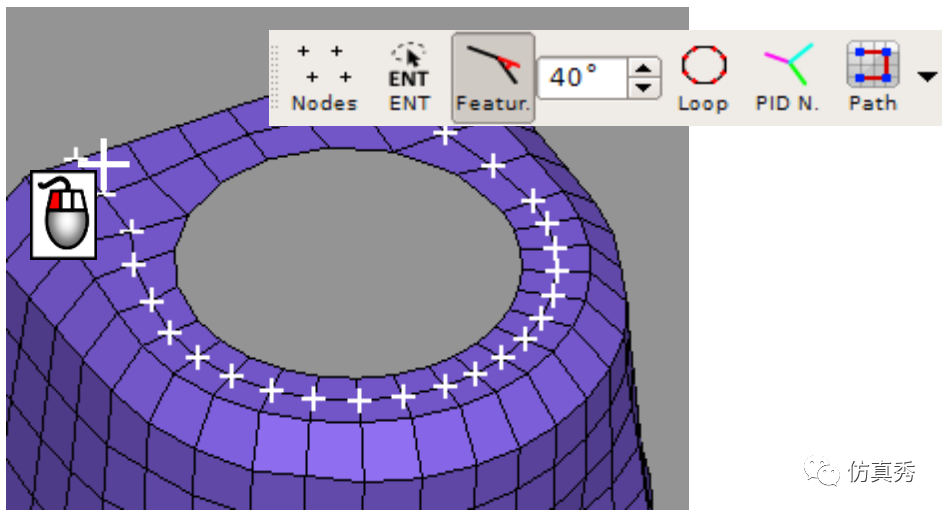

选择沿着某边界的某个角度范围内的连续节点；

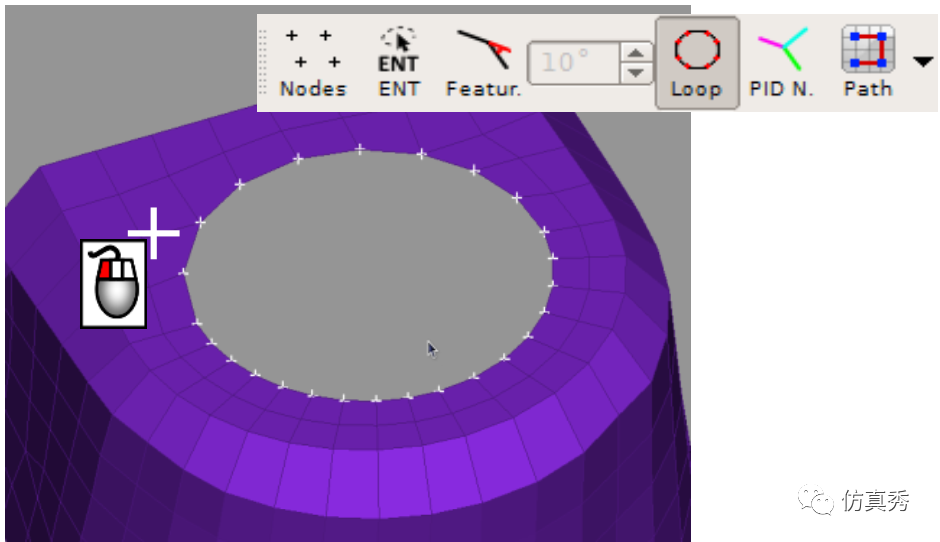

选择沿着某边界的闭合的连续节点；

选择某个面积区域内的所有节点：

7、在学科模块之间切换 各个学科之间的直接互操作性是ANSA的鲜明特征。切换时，大多数有限元实体会自动传输和转换模块。

TOPO菜单

在该菜单下用户可以自己创建、修改、和清理几何数据； 在该模块下，包含的命令组分别如下： Hot Points：此组下的命令用来创建或者删除热点(Hot Points)或者焊点(Weld Points)； CONS：此组下的命令用来处理面上的曲线(CONS)； Faces: 此组下的命令用来修改面； Surfaces：此组下的命令用来创建和修改表面； Curves：此组下的命令用来创建和修改3D曲线； Points：此组下的命令用来创建和修改3D点； Auxiliaries：此组下的命令用来处理创建工作平面，处理二维草图； 面网格菜单栏(Mesh Menu) 在该菜单栏下可以创建，修改和修复表面网格；

Hot Points：此组下的命令用来创建或者删除热点(Hot Points)或者焊点(Weld Points)；

Perimeters：此组下的命令用来处理节点间距问题；

Macros：此组下的命令用来处理Macros面使之能更好的生成网格；

Grids：此组下的命令用来手动处理网格的节点；

Mesh Generation：此组下的命令用来生成各种算法模型下的网格；

Shell Mesh：此组下的命令用来提升网格质量；

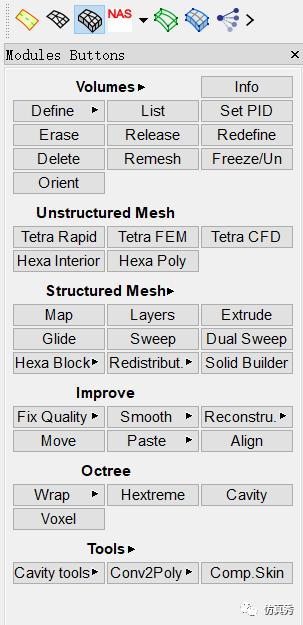

Elements：此组下的命令用来手动处理网格单元； 体网格菜单栏-VOLUME MESH Menu 在该菜单栏下可以创建，修改和修复体网格

Volumes：此组下的命令用来定义体单元；

Unstructed Mesh：此组下的命令用来利用封闭的实体创建非结构单元网格(如流体网格)；

Structured：此组下的命令用来自动生成结构件的体网格；

Improve：此组下的命令用来检查网格质量并提升体单元的网格质量；

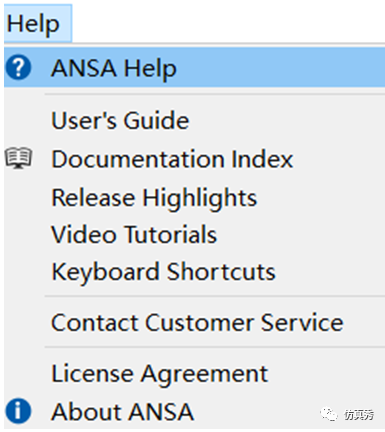

Tools：此组下的命令包含一些用来生成体单元的工具。 8、获取帮助 在ANSA中获得帮助非常容易且易于使用。 一个可以获取帮助文档的方法是直接点击工具栏上的“Help”下拉菜单。

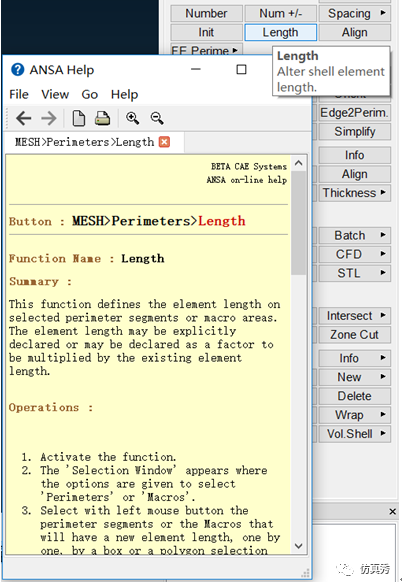

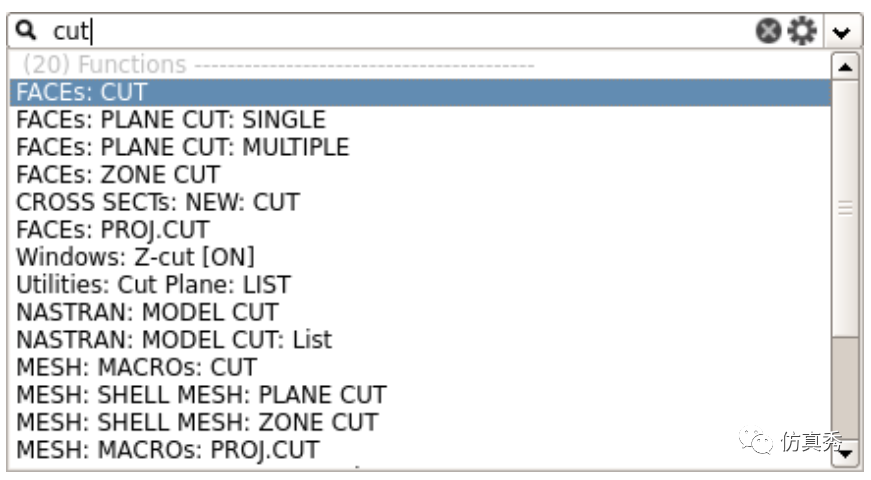

值得注意的是ANSA的帮助文档窗口是独立于ANSA界面的，这意味着你可以在打开帮助文档的同时，使用ANSA的其他功能命令。 另外，用户可以在按住Ctrl键的同时左键单击功能按钮。然后，“Help Window”将显示该特定功能的详细“操作顺序”描述。 9、使用搜索引擎访问任何功能 搜索引擎具有与流行的Web搜索引擎已经熟悉的功能类似的功能。因此，搜索引擎允许搜索和调用ANSA函数，模型数据甚至已加载的脚本函数。当用户输入时，它会实时搜索并给出结果。不需要ANSA函数的确切名称，也可以使用描述性词代替。搜索引擎工具“适应”和“学习”给定的使用时间。因此，只需输入两个或三个字符，最常用的函数就会出现在结果的顶部。

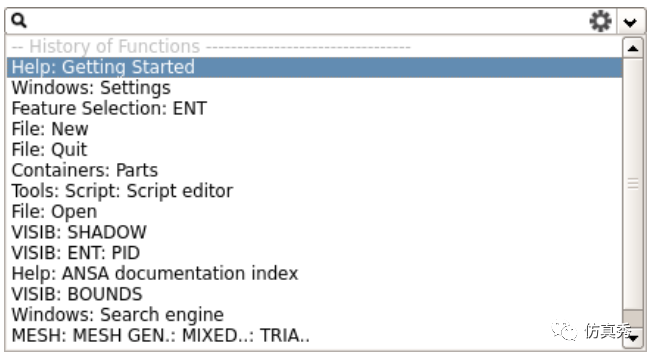

请注意，搜索引擎始终专注于用户，这意味着用户可以在任何时候开始键入内容，而不必将鼠标光标放在搜索字段上。 •单击编辑字段右侧的小箭头按钮，将显示包含已搜索和执行的最新功能的列表。因此，也可以通过此下拉列表快速访问常用功能。

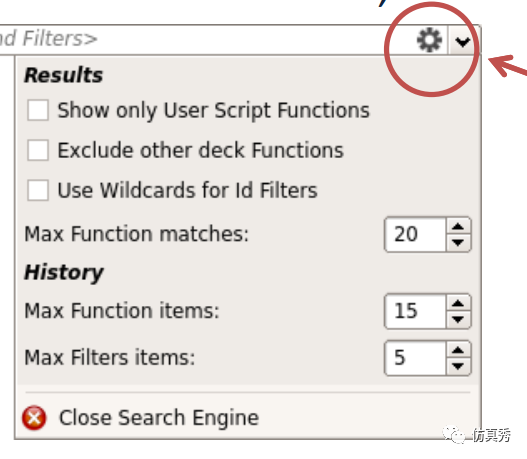

通过单击编辑字段右侧的小图标，可以显示搜索引擎的设置。

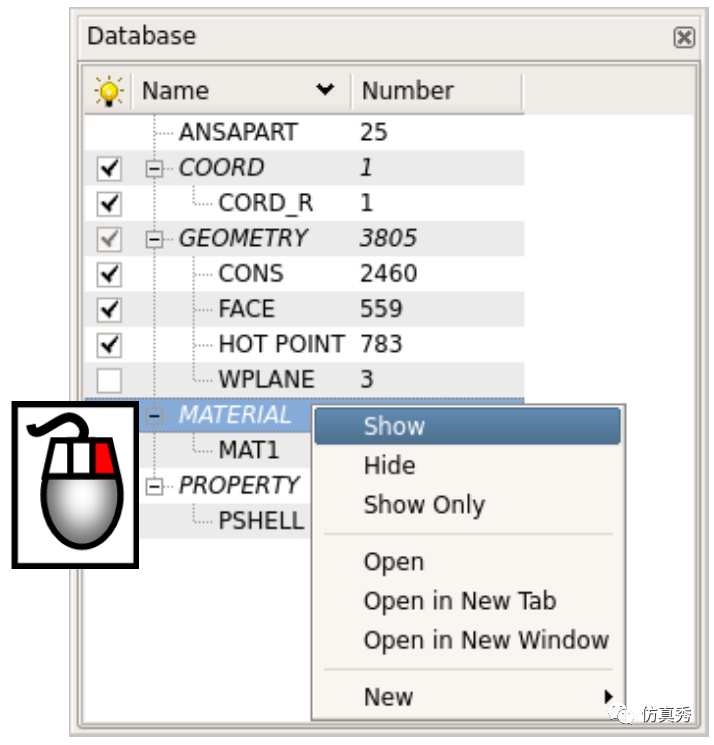

10、使用数据库浏览器访问任何实体 数据库浏览器(Database Engine)是一个实用程序，可以直接查看模型实体、其可见性控制、以及管理和修改。 在数据库浏览器中，以有序的方式列出了模型的所有实体，从而方便维护所有求解器模块(DECK)下的实体。 可见性控制可以方便切换实体的可见性。 名为“ Number”的列显示每个类别下的实体总数。 您可以直接右键点击实体，再弹出的菜单中实现对实体可见性的控制，如“Show”、“Hide”、“Show Only”等。 此外，ANSA实体(例如GEOMETRY，ANSAPART，CONNECTIONs，CROSS)等也出现在数据库浏览器中。

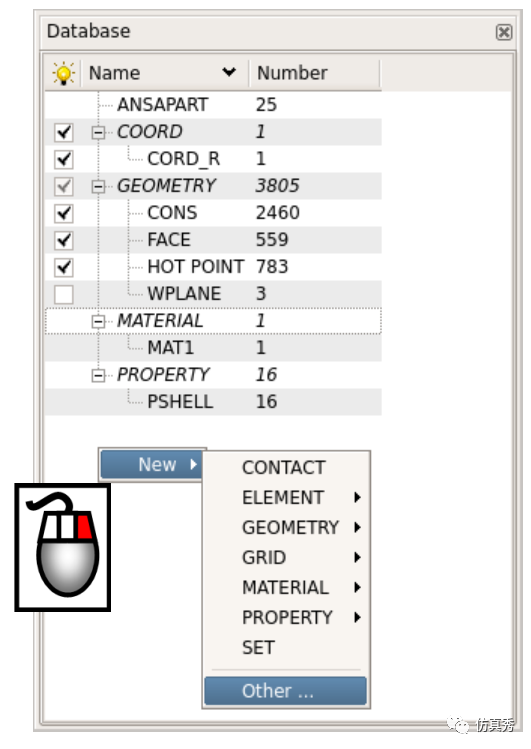

在数据库浏览器中可以直接创建新实体： 在数据库浏览器空白处的任意位置上单击鼠标右键，可以查看菜单选项。选项中列出了最常见的实体类型。对于任何其他实体，只需单击最后一个名为“Other...”的选项。

11、选择列表 数据库浏览器(Database Engine)还可用于可视化地标识或导航单个实体上的模型实体(基于选择列表)。要打开数据库浏览器中列出的任何项目的选择列表，请双击其条目或选择鼠标右键菜单的“Open”选项。如前所述，选择列表可用于在视觉上标识出绘图区域上的实体，反之亦然，用于从绘图区域中选择实体，便可以在列表中高亮显示出该实体项。 使用鼠标左键可以从选择列表窗口中选择列出的项目，所选项目会以深色标记。左键单击并拖动可以选择多个连续的条目。按住Ctrl并使用鼠标左键可以选择性地多选其他选项。选择一个条目，然后按Shift键，同时选择另一个条目后将会同时选择所有中间条目。所选条目的数量会显示在窗口的底部。

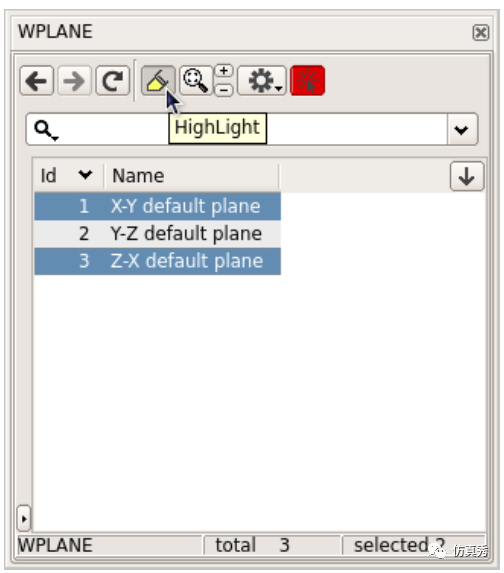

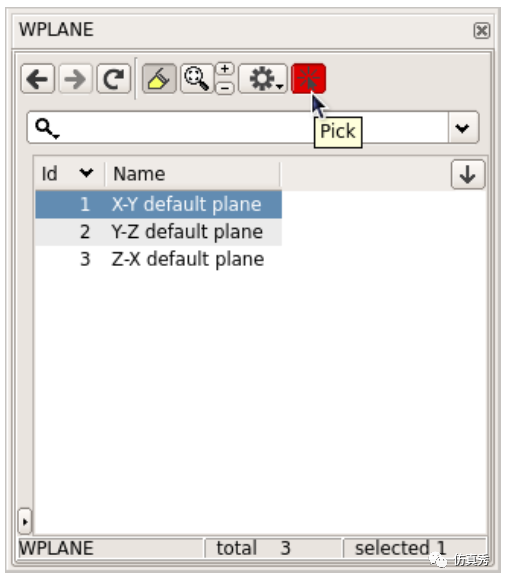

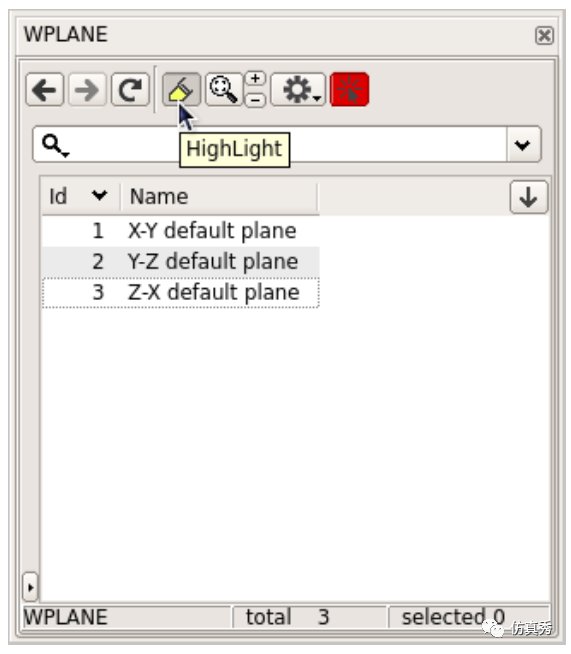

激活“Pick”按钮会允许从绘图区域拾取实体，选择的实体将在选择列表中以深色显示。激活“Pick”按钮也会同时激活“Highlight”按钮-即高亮显示。 激活“Highlight”按钮，可以将选定的列表项在绘图区域上高亮显示。相应实体的要素线也将在绘图区域上高亮显示出来。

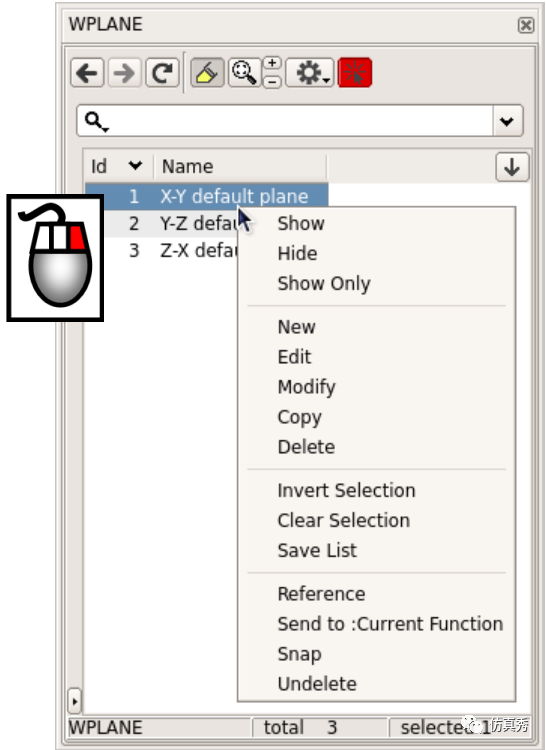

前面提到的Show，Hide和Show Only选项是通过鼠标右键点击实现的。所选的操作也仅应用于列表中被选择的条目。

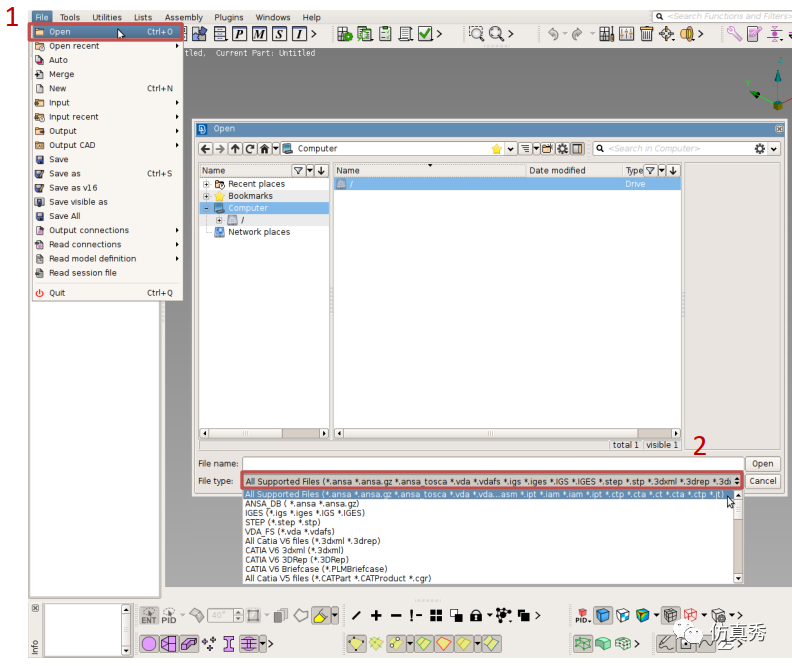

12、在ANSA中直接打开数据 击File>Open，然后在打开的窗口中选择要打开的数据类型，并指定数据所在路径，即可打开数据。

本文是ANSA入门系列第1篇。本系列致力于提供ANSA软件的中文版，帮助广大初学者迅速入门。更多关于ANSA操作界面的说明将在下一期更新。也欢迎大家关注仿真秀官网和APP学习更多精品课程。 需要以下资料的朋友，请分享本文到朋友圈截图后发给小助手索取资料。如何联系小助手：在仿真秀公众号对话框回复 小助手 即可。还可以申请进加入学习型仿真工程师-ANSA软件交流群，抱团学习理论知识，软件应用和行业案例等。
