在大学学习《机械制图》这门课的时候，我们都知道图纸中的文字、线性、箭头等都有相应的标准，大家还记得机械制图中文字要采用什么字体吗，但是毕业后，在实际工作中，又是采用什么字体呢？

机械制图中文字的要求

1、字体要求

在机械制图的图样中，除了图形外，还要根据需要书写文字和符号，包括汉字，数字，字母等字体，在书写字体时，必须做到：字体工整，笔画清楚，间隔均匀，排列整齐。汉字应采用中华人民共和国国务院正式公布推行的《汉字方案》中规定的简化字。图样中的汉字应采用长仿宋体，其高度不应小于3.5mm，其字宽一般为h/√2≈0.7h

2、字号

字体的号数，即为字体的高度(用h表示)，单位为mm，其字体号数系列为：

1.8、2.5、3.5、5、7、10、14、20。如需要书写更大的字，字体高度可按√2的比率递增。

机械制图中字体的执行标准

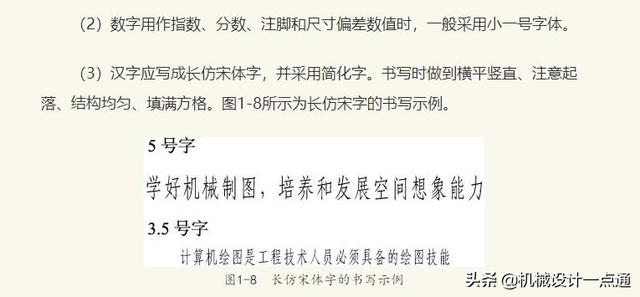

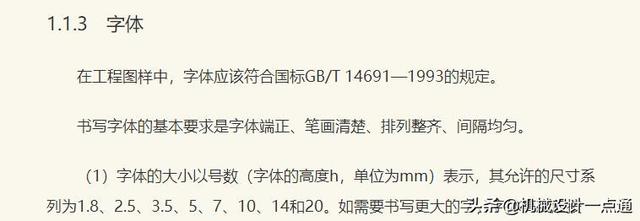

《机械制图》中也有说明，在工程图样中，字体应符合国标GB/T14691的规定

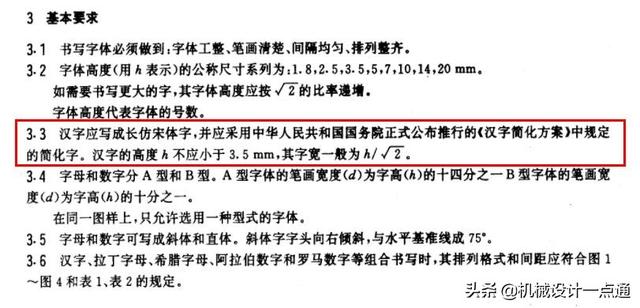

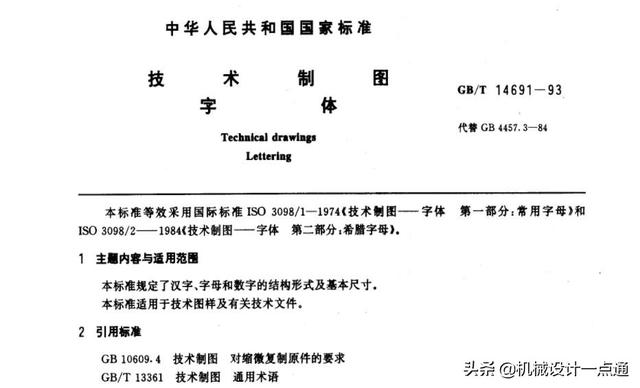

GB/T 14691《技术制图 字体》标准要求如下：

其实内容上和《机械制图》里的描述是一样的

虽然在标准上，工程图中的文字统一应采用长仿宋的字体，但是在实际工作中，各个厂家都有自己的习惯和模板，采用的字体也不尽相同，大多毕业后的学生在初入工作的时候，也都是参照老同事的图纸基础上制作新的图纸，字体啥的也跟之前的图纸保持一致，避免前后差异过大，当然这也没啥大的问题，毕竟国标也不是强制标准，但是如果能够统一，尽量还是采用国标规定的要求为好，虽然是推荐性标准，但是大部分没有依据时还是按照国家标准的要求来做更合适一些。

---
