485接口gnd端需要接线吗_智能背景音乐主机怎么接线？

《智能家庭背景音乐系统如何安装？需要注意什么？》一文我们已详细讲解了智能背景音乐系统如何安装，只需简单几步就能把音乐融入生活，体验全屋智能的便捷。

背景音乐系统安装很方便，接线却稍有些复杂，我们先图文解析，如您没有耐心看完文字，直接拉到最后看讲解视频即可。

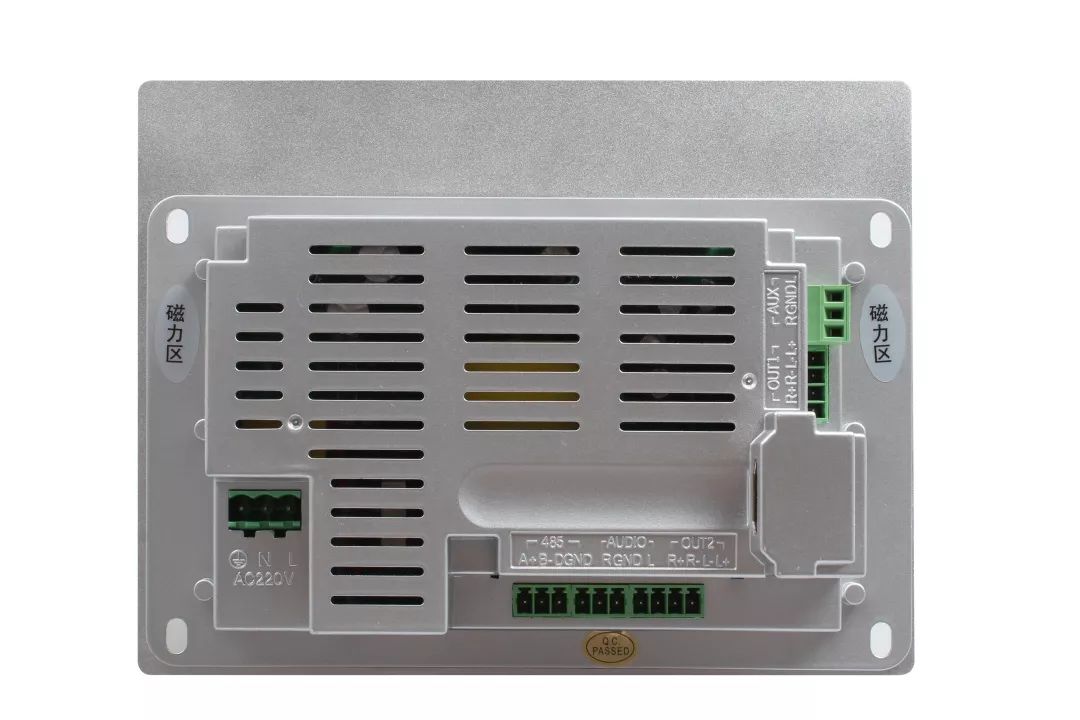

智能背景音乐主机机身背面分布6个接口，分别是电源接口、485总线接口、AUDIO接口、OUT1/2(输出)接口、AUX接口(如下图)。

想实现音乐的播放、音频的播放、电影的播放以及智能家居的控制，必须要有线路连接，而接口就是主机与外部衔接的唯一通道。由于接口较多，接线容易混淆，所以将背景音乐主机单独列出进行讲解。

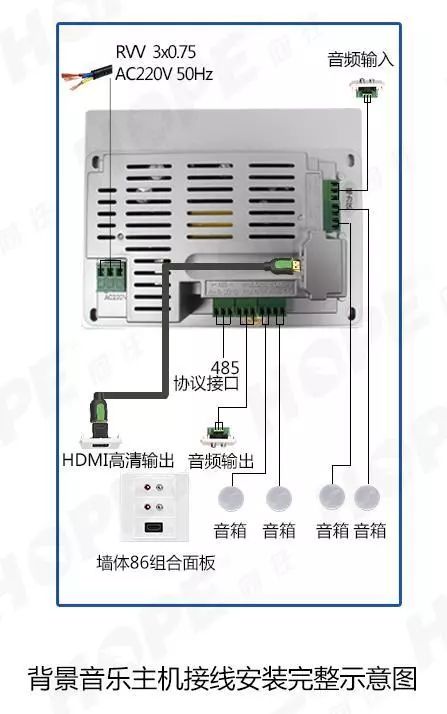

背景音乐主机接线完整安装示意图

电源线安装

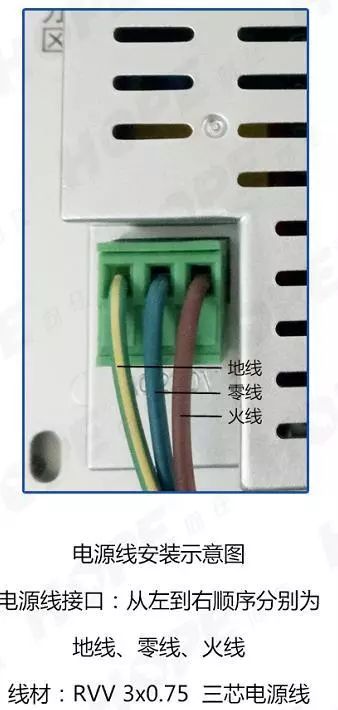

电源线接口从左到右分别是地线、零线、火线。

485接口安装

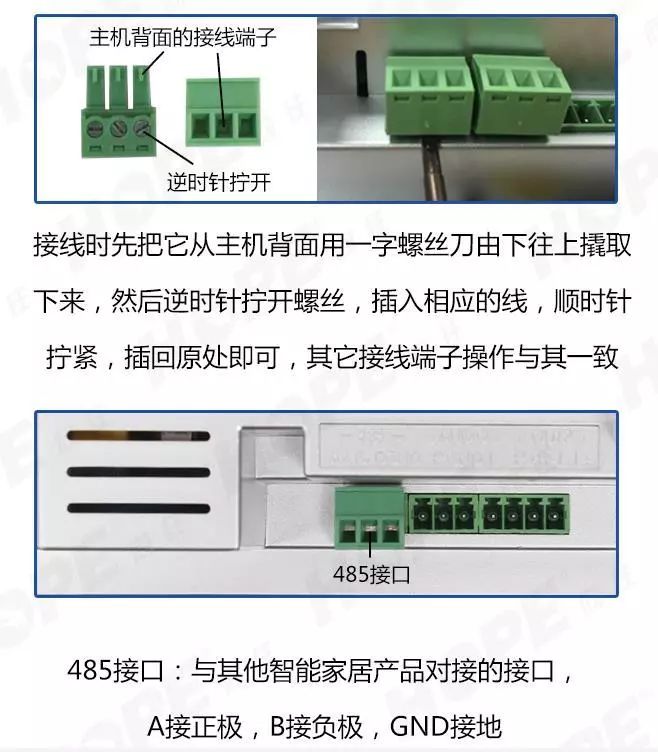

485接口是与其他智能家居产品对接的接口，接线时需要先把它撬下来，线插好后放回原处即可。

音频线接口安装

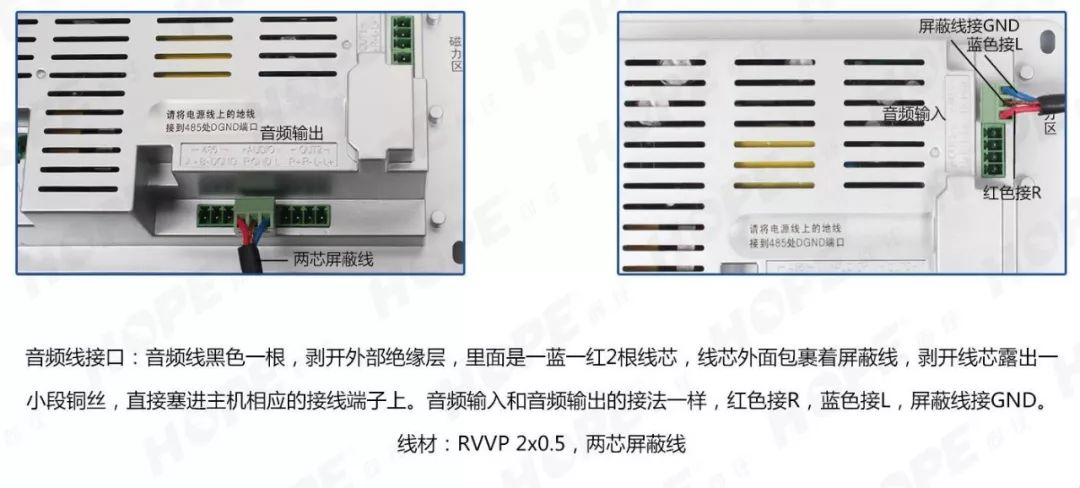

黑色音频线一根，剥开外部绝缘层，里面试一蓝一红两根线芯，线芯外面包裹着屏蔽线，剥开线芯露出一小段铜丝，直接塞进主机相应的接线端子上，音频输入和音频输出的接法一样，红色接R，蓝色接L，屏蔽线接GND。

输出喇叭接口安装

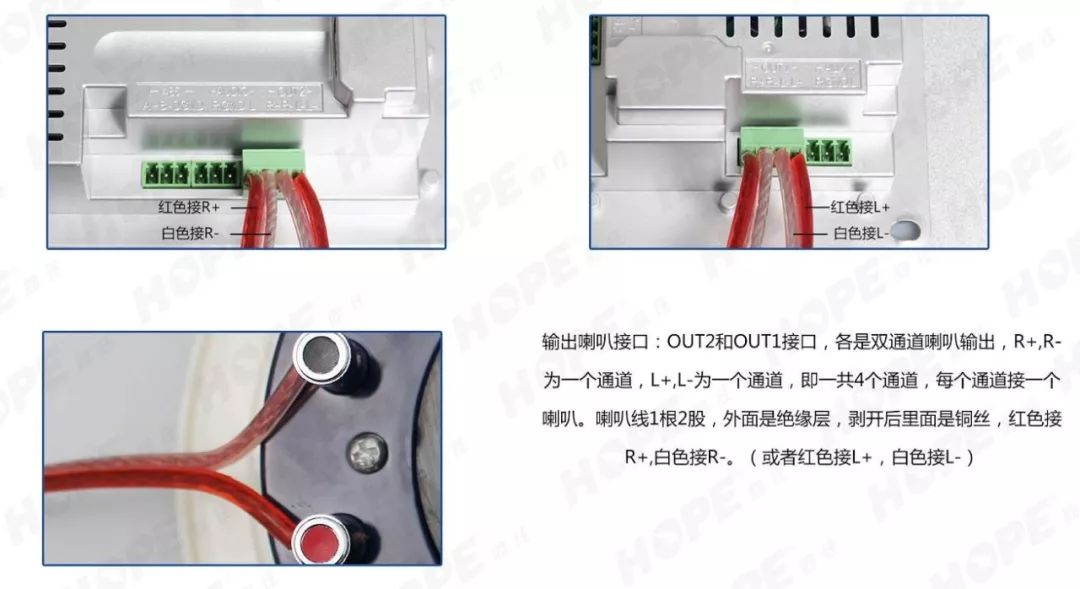

OUT1和OUT2接口，各是双通道喇叭输出，R+、R-为一个通道，L+、L-为一个通道，共4个通道，每个通道接一个喇叭。喇叭线1根2段，外面是绝缘层，剥开后里面是铜丝，红色接R+，白色接R-(或者红色接L+，白色接L-)。

HDMI接口安装

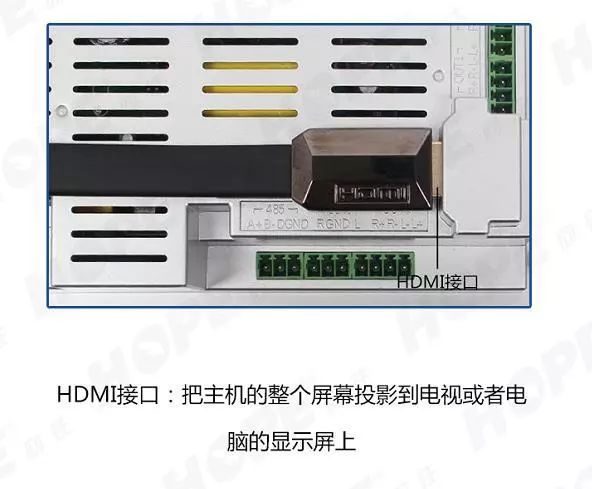

HDMI接口是把主机的整个屏幕投影到电视或者电脑的显示屏上。

弱电面板

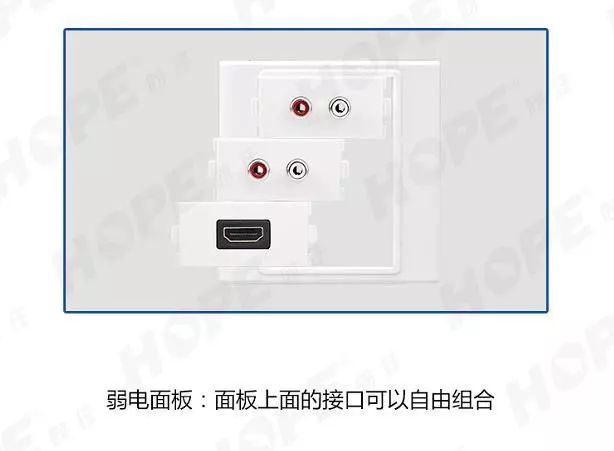

面板上面的接口是可以自由组合的哟。

音频接口安装

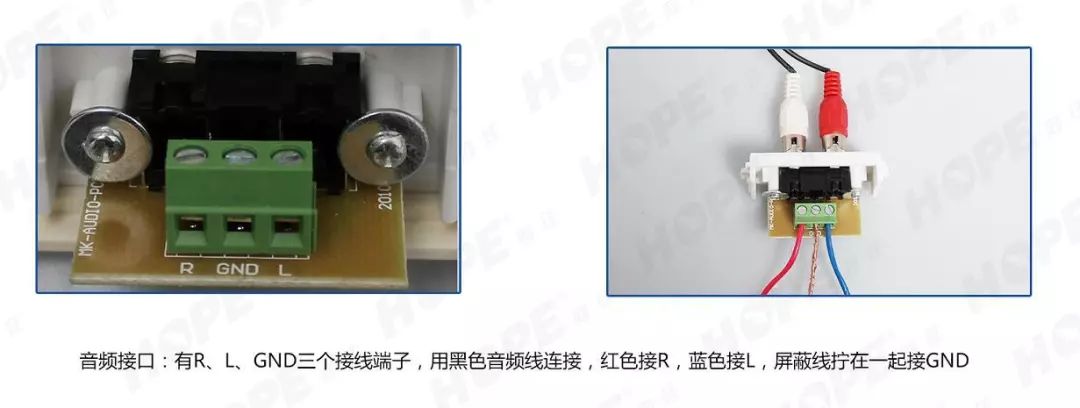

音频接口有R、L、GND三个接线端子，用黑色音频线连接，红色接R，蓝色接L，屏蔽线拧在一起接GND。

调音开关接法

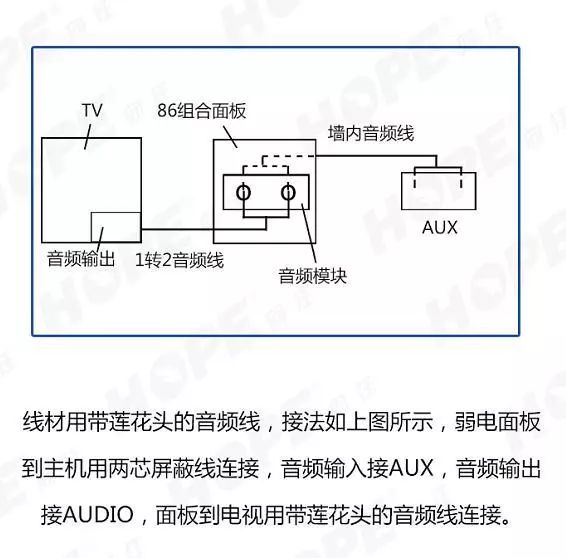

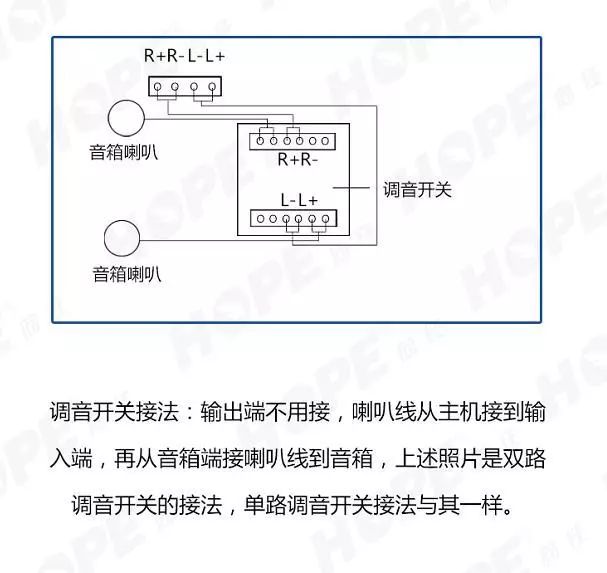

输出端不用接，喇叭线从主机接到输入端，再从音箱端连喇叭线到音箱，此图(↓)是从双路调音开关的接法，单路调音开关接法与其一样。

视频解析：
