100吨连铸机变频器为安川变频器，其型号包括F7 ，H1000，GA700，三种型号。主要驱动：回转台，中包车，结晶器振动，拉矫机，移坯机，二冷风机，提升机，热送辊道，输送辊道，出坯辊道，平车等设备。控制方式有(1)MEMOBUS通信(DP网通信)控制变频器的运行指令和频率指令。其中包括回转台，中包车，结晶器振动，拉矫机，2#机移坯机。(2)操作器控制变频器频率指令，控制回路端子控制变频器运行指令。其中包括二冷风机，提升机，热送辊道，输送辊道，出坯辊道，1#机移坯机和平车。

一,变频器面板按键介绍

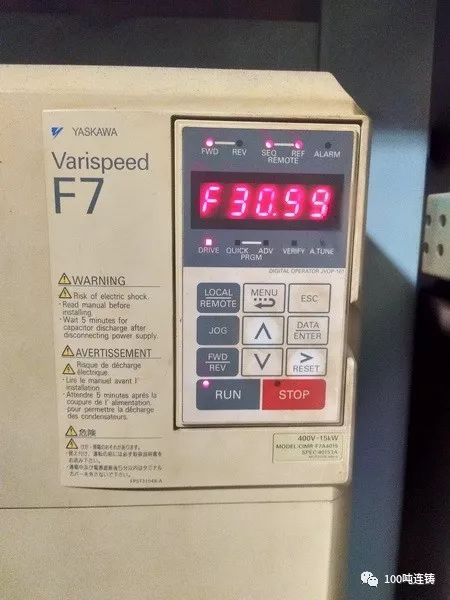

1，F7面板按键介绍

LOCAL/REMOTE:运行操作器选择

MENU:菜单

ESC:返回

JOG：点动

FWD/REV:正转/反转

∧：增加键

∨：减少键

>：移位/复位

DATA/ENTER:输入(确定)

RUN：运行

STOP：停止

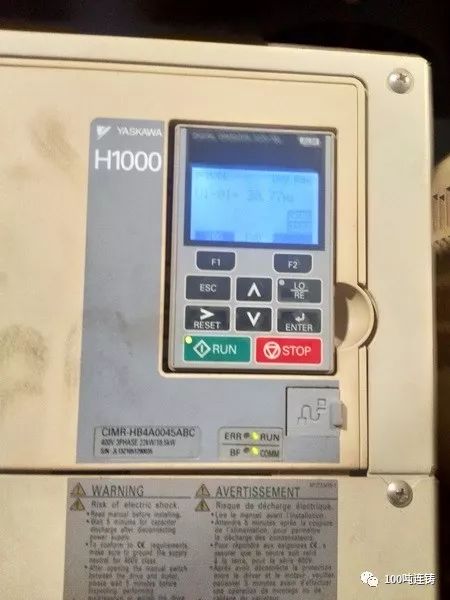

2，H1000面板按键介绍

F1,F2:功能键

ESC:返回

∧：增加键

∨：减少键

>：移位/复位

ENTER:输入(确定)

L0/RE:选择键(对用操作器运行和外部指令运行进行切换时按该键)

RUN：运行

STOP：停止

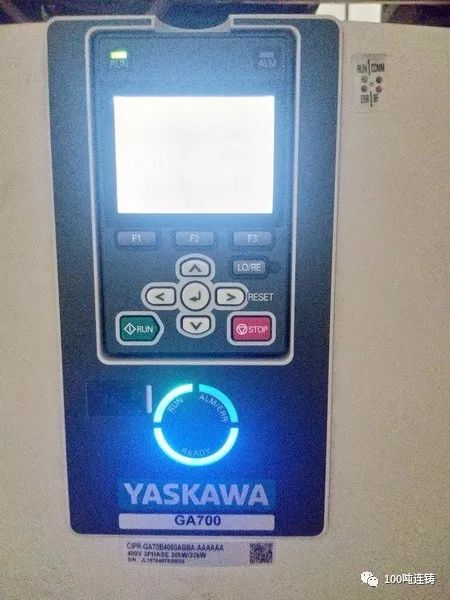

3，GA700面板按键介绍

F1,F2,F3:功能键

LO/RE: L0/RE:选择键(对用操作器运行和外部指令运行进行切换时按该键)

∧：增加键

∨：减少键

>：光标向右移动/复位

<：光标向左移动

RUN：运行

STOP：停止

二，更换变频器

(一)           更换F7变频器

F7变频器主要驱动：2#机回转台，中包车，结晶器振动，拉矫机，2#机移坯机，机热送辊道，1#机出坯辊道

1 ，中包车，结晶器振动，拉矫机，2#机移坯机，热送辊道，1#机出坯辊道，这些设备都不是只有一台变频器(例如：中包车有两台变频器1#中包车变频器和2#中包车变频器)，把已有故障的变频器拆下安装好新的变频器后只需要将驱动相同设备的无故障的变频器面板找到o3-02参数选1(READ允许)→o3-01参数选1(READ变频器→操作器)→把操作器拆下换到新更换的变频器上找到o3-01参数选

(COPY操作器→变频器)

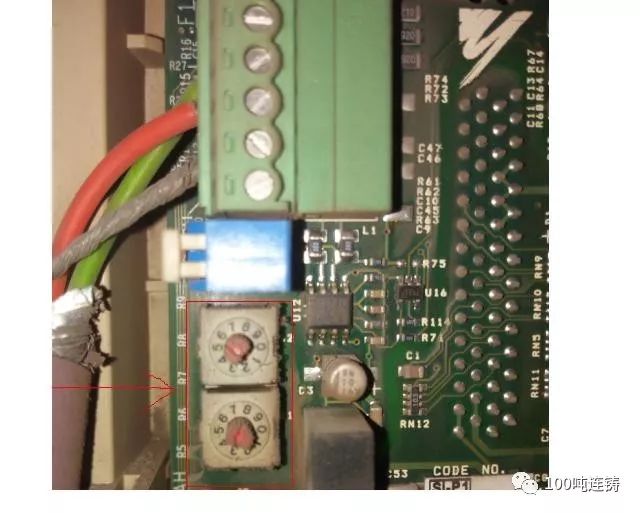

2，将故障变频器的DP网插头安装在新变频器上，然后将新的DP网地址改成故障变频器的DP网地址然后试车，变频器更换完毕。(二)更换G7变频器

G7变频器主要驱动：1#机回转台，1#机提升机

1，1#机回转台变频器把已有故障的变频器拆下安装好新的变频器后须要按菜单键调到Programming更改以下参数：

⑴A1-02改为0：无PG V/F控制

⑵b1-01改为3:选择卡

⑶b1-02改为3:选择卡

⑷c1-01改为15加速时间

⑸E1-01改为400V

⑹E1-04改为50Hz

⑺E1-05改为400V

⑻E1-06改为50Hz

⑼E1-08改为28

⑽E1-09改为1.5

⑾E1-10改为14

⑿E2-01改为41.5

⒀E2-02改为1.8

⒁E2-03改为10.9

⒂E2-05改为0.269

⒃E2-10改为750W

⒄E2-11改为18.5

⒅E3-03改为400

⒆E3-06改为22.0

⒇E3-08改为4.0

(21)E4-01改为52.3

(22)E4-02改为1.8

(23)E4-03改为10.9

(24)E4-05改为0.269

(25)E4-06改为20.7

(26)E4-07改为30

(27)L2-02改为2.0

(28)L2-03改为1.1

(29)L2-04改为0.6

(30)L2-05改为380

参数修改完后把网卡改成原网卡的地址，1#机回转台变频器更换完毕。

2，1#机提升机变频器把已有故障的变频器拆下安装好新的变频器后须要按菜单键调到高级程序模式更改以下参数：

⑴b1-01改为0数字操作器

(2)b1-02改为1控制回路端子

(3)c1-01改为5加速时间

(4)c1-02改为1减速时间

(5)E1-01改为400

(6)E1-04改为50

(7)E1-05改为400

(8)E1-06改为50

(9)E1-08改为26

(10)E1-09改为1.5

(11)E1-10改为4.8

(12)E2-01改为80

(13)E2-03改为22.0

(14)E2-05改为0.122

(15)E2-11改为30

(16)E3-03改为400

(17)E3-06改为26.4

(18)E3-08改为4.8

更改好参数后按菜单键调到驱动模式把U1-01改为50Hz。1#机提升机变频器更换完毕。

(三)更换H100变频器

H1000变频器主要驱动：1#机移坯机，二冷风机，拉矫机，2#机出坯辊道，2#机提升机

1，二冷风机，拉矫机，2#机出坯辊道这些设备都不是只有一台变频器(例如：二冷风机有两台变频器1#二冷风机变频器和2#二冷风机变频器)，把已有故障的变频器拆下安装好新的变频器后只需要将驱动相同设备的无故障的变频器面板找到o3-02参数选1(READ允许)→o3-01参数选1(READ变频器→操作器)→把操作器拆下换到新更换的变频器上找到o3-01参数选

(COPY操作器→变频器)

⑵2，b1-01改为0数字操作器

(2)b1-02改为1控制回路端子

(3)c1-01改为8加速时间

(4)c1-02改为1减速时间

(5)d1-01改为40

(6)E2-01改为100

(7)E2-03改为40

(8)E2-04改为4

(9)E2-11改为50

3，将故障变频器的DP网插头安装在新变频器上，然后将新的DP网地址改成故障变频器的DP网地址然后试车，变频器更换完毕。

(四)更换GA700变频器

GA700变频器主要驱动：1#机输送1组2组辊道

1，把已有故障的变频器拆下安装好新的变频器后只需要将驱动相同设备的无故障的变频器面板找到o3-02参数选1(READ允许)→o3-01参数选1(READ变频器→操作器)→把操作器拆下换到新更换的变频器上找到o3-01参数选

2，将故障变频器的DP网插头安装在新变频器上，然后将新的DP网地址改成故障变频器的DP网地址然后试车，变频器更换完毕。
