机载电子设备KTR 908 甚高频电台技术条件和校验规程

1、KTR 908 甚高频电台校验技术条件：

1.1、概述：

KTR 908 甚高频电台能够提供由118.000MHZ到136.975MHZ或者由118.000MHZ到151.975MHZ频率范围内进行空对地和空对空的甚高频调幅通信，以25KHZ增量，电台的控制部分是由KFS 598或者KFS 598A通讯控制盒完成。

1.2、适用范围：

本技术条件作为KTR 908甚高频电台在试验室进行检验和修理的技术条件依据。

1.3、引用文件：KING公司KTR 908甚高频电台MCM维修手册。

KING公司KFS 598/598A控制盒MCM维修手册。

MANUAL NUMBER 006-05197-0008

REVISION 8 DECEMBER,1994

1.4、甚高频电台技术指标:

1.4.1、电源电压：直流27.5V；输入保护10A保险丝。

1.4.2、接收电流：在直流27.V时≤0.4A。

1.4.3、发射电流：在直流27.5V时≤7.0A。

1.4.4、频率范围：118.000到136.975MHZ或者118.000到151.975MHZ。

1.4.5、频率稳定性：≤0.002%

1.4.6、频道间隔：25KHz

1.4.7、发射机调制器：

1.4.7.1、射频功率输出：

20W功率发射：输出20W-26W；（从118.00到136.975MHZ ）最小16W（从136.000到151.975MHZ ）。

10W功率发射：输出8W-12W；（所有频率段）。

1.4.7.2、输出阻抗：50欧姆。

1.4.7.3、调制能力：以音频信号为1000HZ，120mV进行调制，则发射机在整个频段内调制度为80%—95%。

1.4.7.4、旁音输出功率：

对发射机用100欧姆输入阻抗、1000HZ、120mV进行调制，输出旁音在500欧姆负载为100毫瓦±1分贝。

1.4.7.5、工作周期：1分钟发射、4分钟接收

1.4.7.6、噪音电平：以1000Hz、85%调制，低于50dB

1.4.7.7、音频响应：调整输入到发射机的信号源由350到2500Hz变化时，音频输出电压变化≤6dB。

1.4.7.8、音频失真：调整音频信号源输出为120mV,350H、1000HZ、2500HZ信号对发射机进行调制，在整个频段内其音频失真＜10%。

1.4.8、接收机：

1.4.8.1、灵敏度： 在2微伏信号情况下，小于6dB（信号+噪音）/噪音

1.4.8.2、选择性：

6dB带宽不小于20.6KHZ，±10.0KHZ。

60dB带宽不大于39.2KHZ，±20.0KHZ。

或者：

6dB带宽不小于30.KHZ，±14.5KHZ。

60dB带宽不大于±40.0KHZ。

1.4.8.3、AGC（自动增益控制）范围：5μV到200mV变化时，音频输出≤3dB变化

1.4.8.4、音频输出：接入匹配的500欧姆负载上100毫瓦

1.4.8.5、静噪门限：

载波/噪声静噪门限： 2μV

载波超控静噪门限： 12.5μV±3μV

1.4.8.6、音频响应：由350到2500Hz变化小于6dB

1.4.8.7、音频失真：由350到2500Hz变化不超过7%

2、KTR 908 甚高频电台校验规程：

2.1、适用范围：

本文件作为KTR 908甚高频电台在实验室内进行校验的操作工艺技术文件。

2.2、引用文件：

KING公司KTR 908甚高频电台MCM维修手册。

KING公司KFS 598/598A控制盒MCM维修手册。

MANUAL NUMBER 006-05197-0008

REVISION 8 DECEMBER,1994

CMS-50、CMS-57无线电综合测试仪说明书

2.3、对校验人员的要求：

从事该项校验的技术人员和校验人员在进行校验前，要阅读KTR 908甚高频电台有关技术文件外，还要详细阅读CMS-50、CMS-57无线电综合测试仪的使用说明书，并按照说明书的细节进行操作以保证仪器的正确安全使用。

2.4、试验前的准备：

2.4.1、所需仪器设备：

A、无线电综合测试仪 CMS-50或CMS-57 1台

B、KTR 908超短波电台试验器 1台

C、耳机（600欧姆） 1付

D、27V直流稳压电源 1台

E、音频信号发生器 1台

F、50欧姆阻抗、50瓦功率负载 1个

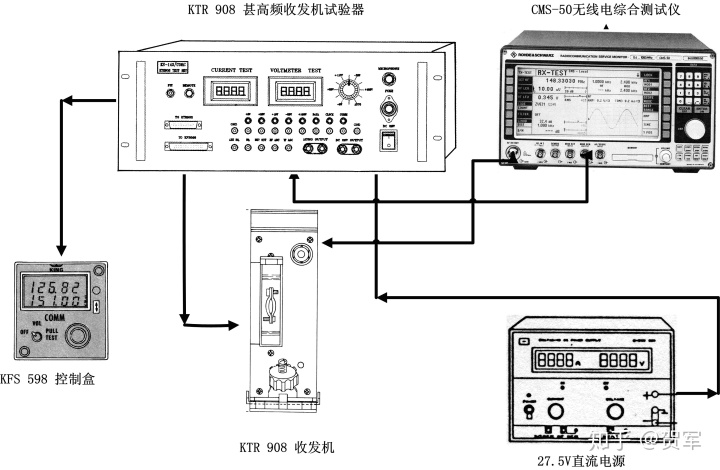

2.4.2、接收机性能检查时按照下图所示连接设备和仪表：

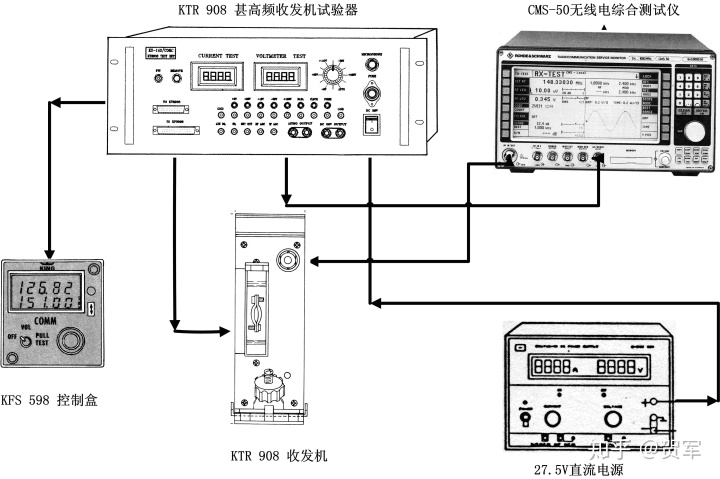

2.4.3、发射机性能检查时按照下图所示连接设备和仪表：

1）、接收机测试时，用音频传输线将TKR 908 试验器上“AUDIO OUTPUT”插口与CMS-50综合测试仪上的“AF/SCOPE INPUT”插口相连接。

2）、发射机测试时，用音频传输线将TKR 908试验器上“MICROPHONE”插口与CMS-50综合测试仪上的“MOD GEN OUTPUT”插口相连接。3）、将VHF-22收发机后天线插头用射频线与CMS-50综合测试仪上的“RF IN/OUT”插口相连接。

2.4.4、将所使用的仪器设备电源开关置于关闭位，KFS 598控制盒的电源开关置于“0FF”（断开）位。

2.4.5、CMS-50(或CMS-57)无线电综合测试仪使用前，应按其使用说明书指示的先进行自检（Self-test）及主菜单(TX、RX)的转换等功能的测试，正常后断开电源再与被测设备连接。

2.4.6、将KTR908试验器前面板电源开关置于接通位，电压表应指示为27.5V±2%V DC。

2.4.7、接通CMS-50无线电综合测试仪的电源后，就在显示屏幕上显示出选择菜单（SELECT、MENU）,按压“O”号软键，将仪器置于接收机测试状态（RX-TEST）。

2.5、接收机性能检查：

2.5.1、消耗电流检查：

将KFS 598控制盒的频率旋钮调到126.500 MHz，接通控制盒上的电源开关。

在CMS-50上选择一个126.500MHz、1000Hz、30%调制的100μV射频信号，接收机正常工作时，试验器RTS-001面板上的电流指示的消耗电流应小于0.5A。

注：按照CMS-50无线电综合测试仪说明书的说明，该仪器建立-RF（射频）调幅信号按下列步骤进行操作。

1）、RF频率：通过顺序按压前面板的SET、RF键/数码键/量纲键（MHZ）或者ENTER（输入）键。即顺序按压SET、RF/126.500MHZ就可得到126.500MHZ。使用VAR轮也可以改变射频的频率值。

2）、RF电平值：通过顺序按压面板的2号软键/数码键/量纲键（μV），即2号软键/100/μV即可得到100μV的电平输出，使用软键2/OFF，即可断开100μV的电平输出，使用VAR轮也可以改变RT电平值。

3）、调制信号的建立：

A、调制频率：按压软键9/1000/HZ，即可得到1000HZ，

B、调幅度：按压SHIFT软键/9号键/30/%，即可得30%调制度。

2.5.2、音频输出功率检查：

在KFS 598控制盒上选择126.500MHZ，调整CMS-50信号源使其输出一个126.500MHZ，100μV，1000HZ，30%的调制信号，则接收机在500Ω负载时音频输出应为100Mw±1dB。

注：获得音频电压的输出测量是顺序按压CMS-50前面板上的3号软键（AFLEVA）/量纲键W，即可显示出音频输出功率。

2.5.3、灵敏度的检查：

2.5.3.1、在KFS 598控制盒上选择118.000MHZ，调整CMS-50给出一个2μV，118.000MHZ，30%、1000HZ的调制信号加到收发机天线输入端，这时在CMS-50的“SINAD”窗口屏幕上就显示出信噪比值，其应≤6dB。

2.5.3.2、在KFS 598控制盒上选择126.500MHZ、135.950MHZ、151.950MHZ、(具有频率扩展到151.950MHZ的收发机上测试)，重复2.5.3.1节的步骤进行灵敏度测试。

2.5.4、静噪门限检查：

2.5.4.1、将KFS 598控制盒上静噪开关接通，在KFS 598控制盒上选择126.500MHZ频率，用CMS-50信号源输入一个0μV，126.500MHZ，30%，1000HZ的射频调制信号，监视“AUDIOOUT”的音频输出，同时缓慢地增大射频信号输出幅值，当音频输出出现时，射频信号应为小于2μV。

注：可用CMS-50的VAR（微调旋钮）来增加射频电平。

2.5.4.2、在118.000MHZ、135.950MHZ和151.950MHZ频率点上重复2.5.4.1节试验，应有相同结果。

2.5.5、自动增益检查：

在KFS 598控制盒上选择126.500MHZ，调整CMS-50信号源为一个5μV，126.500MHZ，30%，1000HZ的射频调制信号加到接收机天线输入口，当射频信号从5μV—20，000μV变化时，从音频电平（AFLEV）上监测到的音频输出信号变化应≤3dB（1.4倍）。

2.5.6、选择性：

将KFS 598控制盒频率调到126.500MHZ，用CMS-50给接收机输入一个3μV,126.500,未调制的射频调制信号，在TKR 908试验器面板上的“IF AGC”插口上测得一个AGC电平值作为基准电平值。

6dB带宽：

增加CMS-50的射频输出到6μV，并改变高于或低于126.500MHZ,直到获得在试验器面板上“IF AGC”测得的“IF AGC”基准电平为止。读出信号源高于或低于126.500MHZ的频率，最小应为126.500MHZ±8KHZ。

60dB带宽：

增加CMS-50的射频输出到3000μV ，并且改变高于或低于126.500MHZ，直到获得“IF AGC”基准电平为止。读出信号源高于或低于126.500MHZ的频率，此时最大值应为±15KHZ。

注：改变射频频率可用CMS-50的VAR（微调旋钮）来实现。

2.5.7、音频失真检查：

2.5.7.1、在KFS 598控制盒上选择126.500MHZ。用CMS-50输入接收机一个126.500 MHZ，100μV，85%，1000HZ的调幅信号，其音频失真不应超过15%。

注：为得到失真测量可顺序按压CMS-50前面板上SHIFT键/6号（DIST）软键，即可得到失真的百分数。

2.5.7.2、将调制频率改为350HZ和2500HZ重复1.2.5.7.1的步骤，其失真不应超过15%。

2.5.8、音频响应：

（注意：测量此项指标时，要把KTR 908收发机上“J9081插头”的第2脚插针接地，切断音频压缩控制器电路）。

在KFS 598控制盒上选择126.500MHZ，调整信号源CMS-50输出给接收机为100μV，126.500MHZ，30%，1000HZ的调幅信号，测量其音频输出作为0dB基准。当调制频率从350HZ、500HZ、1500HZ、2500HZ变化时，测量其音频输出的变化不应超过6dB。

注：以现在测得的电平为基准值，要测出当调制频率变化时，电平的dB值变化可使用CMS-50面板上按键，顺序按压软键3/REF/mV，则可调制变化时相对于基准值得dB值就显示出来。

2.5.9、在118.000MHZ和135.950MHZ（或151.950MHZ）频率点上重复2.5.7到2.5.8节的试验，应有相同的结果。

2.6、断开仪器设备的电源开关。

2.7、发射机性能检查：

2.7.1、按照2.4.3所示图中进行设备配套连接并进行发射机性能检查。

2.7.2、按压CMS-50信号源前面板0号软键，就可使CMS-50转接到发射机测试（TX-TEST）状态。这时0号软键右侧的屏幕上显示（TX-TEST）字幕。

2.7.3、消耗电源检查：

在KFS 598控制盒上选择126.500MHZ，在未加调制时按压试验器面板上的发射按键，观察试验器上的消耗电流表不大于7A，在完成测试之后断开键控按钮。

2.7.4、发射功率和频率精度检查：

2.7.4.1、将控制盒频率调到126.000MHZ，按压VHF-908试验器面板上的“PTT”发射按钮，观察CMS-50面板上的Count（频率）和功率（Power）窗口显示，应为20W±0.5dB,其频率偏差应在选择频率≤±0.002%之内。

2.7.4.2、将控制盒频率调到118.000MHZ、135.970MHZ或151.970MHZ重复

2.6.4.1步骤进行测试，结果应该相同。

注：在进行发射检查时，键控发射机按钮不要连续使用大于一分钟。

2.7.4.3、低电压检查：

将电压降为22.5V DC。 对118.000MHZ、126.500MHZ、135.975MHZ最小发射功率均不小于5W。

2.7.5、调制度检查：

2.7.5.1、用CMS-50信号源输出一个1000HZ，120mV的音频调制信号加到VHF 908试验器前面板“MICROPHONE”插孔上。

注：A、调制频率的输入：

顺序按压CMS-50前面板上的9号软键/1000/HZ键；

B、调制电平的输入： 顺序按压CMS-50前面板上的SHIFT/软键9/120/mV键。

2.7.5.2、将KFS 598控制盒频率调到118.000MHZ，键控发射按钮，从CMS-50面板上的3号软键(DEMOD)就可以显示调制度，其值应为80%-95%。

注：按压软键3号软键(DEMOD)/%键就可以测得调制度，

2.7.5.3、将KFS 598控制盒频率调到126.500MHZ、135.970MHZ或151.970MHZ重复2.6.5.2节的测试，结果应该相同。断开仪器和设备的电源。

2.7.6、旁音输出功率检查：

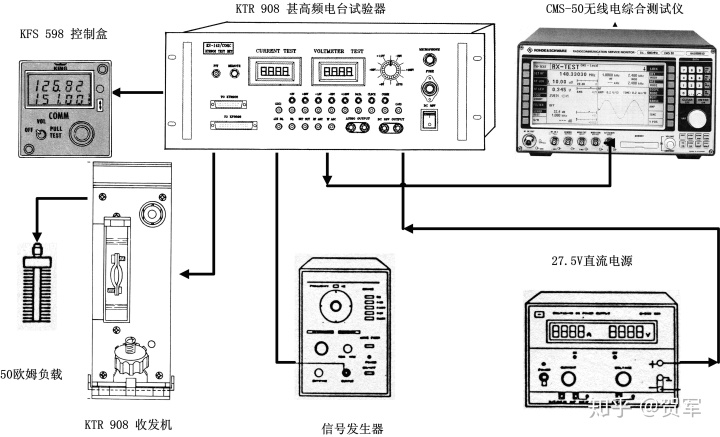

2.7.6.1、按下图进行设备配套连接。

2.7.6.2、将CMS-50转换为接收测试状态（RX-TEST）。

2.7.6.3、将KFS 598控制盒上的频率置于126.500MHZ。调整音频信号发生器输出为1000HZ,120mV的音频电压，加到试验器的“MICROPHONE”插孔上，按下VHF 908试验器面板上“PTT”发射按钮，则在CMS-50面板上窗口显示出音频功率，其值应为100mW±1dB。

注：为测得音频电平，可顺序按压3号软键/W量纲键即可。

2.7.7、调制失真：

2.7.7.1、在进行2.7.6.3步骤的同时，观察CMS-50前面板6号软键“DIST”窗口，可测的失真，失真不超过10%。

注：为得到失真测量可顺序按压SHIFT/6号软键即可测得。

2.7.7.2、改变调制频率为350HZ和2500HZ时重复2.7.7.1中的测试过程。

2.7.8、调制频率响应：

按照2.6.6.3步骤测出的旁音输出为0dB，当调制信号频率从350HZ到2500HZ改变时，旁音输出变化≤6dB。

注：以现在测得的电平为基准，要测出当频率变化时，电平的dB值变化，可在CMS-50面板上顺序按压软键3/REF/mV，则可调制频率改变时，相对于基准值的dB值就显示出来。

2.7.9、在118.000MHZ、135.970MHZ或151.970MHZ频率点上重复

2.7.6.3到2.7.8节试验，结果应该相同。

2.8、检查结束。

关断控制盒电源、试验器和测试仪表的电源，拆除连线和电缆。

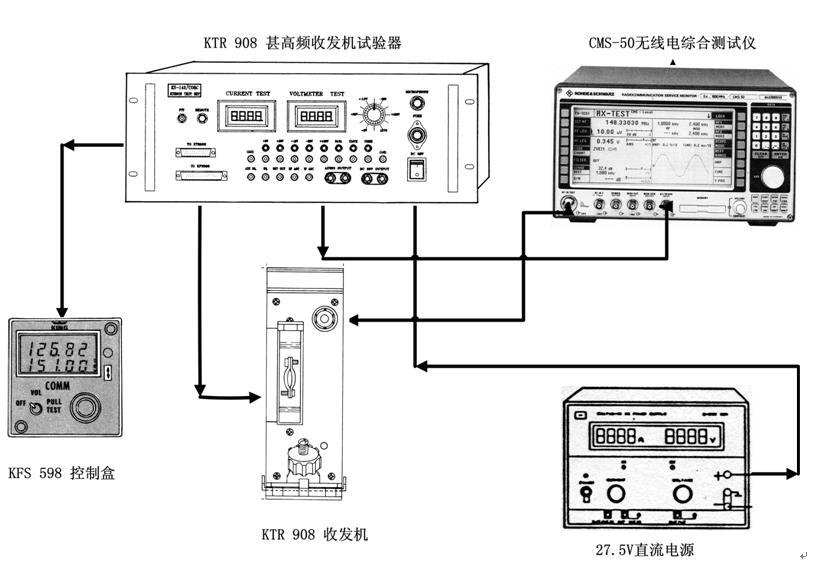

2.9、TKR 908 试验器外形图：

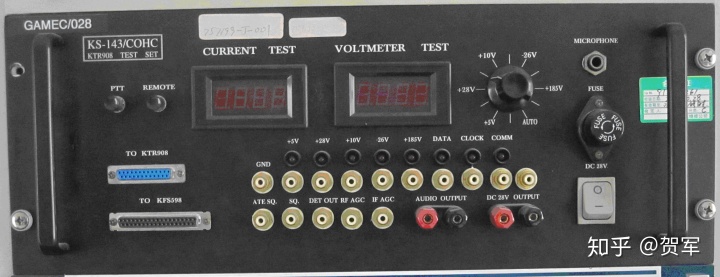

2.10、TKR 908 试验器面板示意图：
