hp z600 工作站 sata硬盘ahci配置raid方法

(22页)

本资源提供全文预览，点击全文预览即可全文预览,如果喜欢文档就下载吧，查找使用更方便哦！

19.90 积分

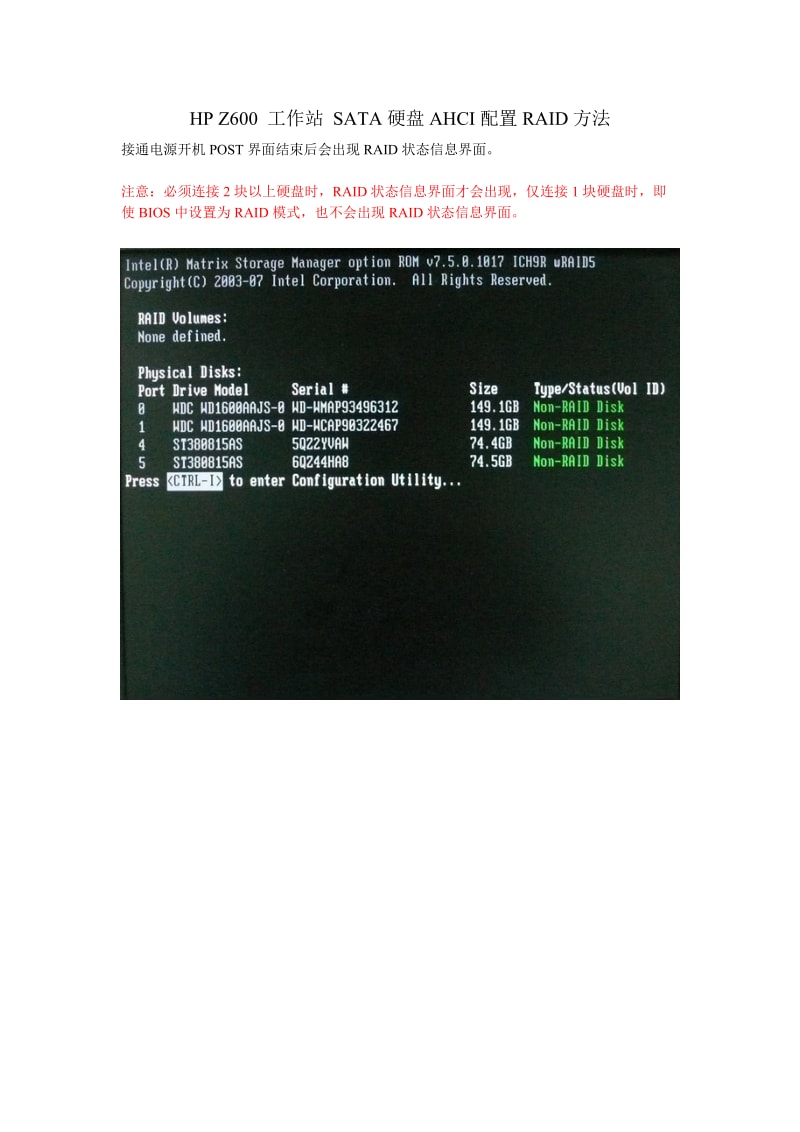

HP Z600 工作站 SATA 硬盘 AHCI 配置 RAID 方法接通电源开机 POST 界面结束后会出现 RAID 状态信息界面。注意：必须连接 2 块以上硬盘时，RAID 状态信息界面才会出现，仅连接 1 块硬盘时，即 使 BIOS 中设置为 RAID 模式，也不会出现 RAID 状态信息界面。3、按下 Ctrl+I，进入 RAID 配置界面：1．Create RAID Volume 创建 RAID 卷2．Delete RAID Volume 删除 RAID 卷3．Reset Disks to Non-RAID 恢复硬盘为非 RAID 状态4．Exit 退出 RAID 配置界面1、 选择 Create RAID Volume，进入 RAID 创建界面。 Name：输入卷标名称，最多 16 个字符，各卷的卷标不能相同。2、 选择 RAID 级别： 1． RAID 0：性能模式，读写速度加倍，容量为最小硬盘的 2~n 倍，没有容错能力， 需要至少 2 块硬盘参与，如果其中一块发生故障，数据全部丢失。 2． RAID 1：镜像模式，读写速度不变，容量与最小硬盘相同，有容错能力，需要至 少 2 块硬盘参与，如果其中一块硬盘发生故障，数据没有损失。 3． RAID 10：性能+镜像模式，读写速度加倍，容量为最小硬盘的 2 倍，有容错能力， 需要 4 块硬盘参与，如果其中一块硬盘发生故障，数据没有损失。 4． RAID 5：带校验的条带化模式，读写速度不变，容量为最小硬盘的 n-1 倍，有容 错能力，需要至少 3 块硬盘参与，如果其中一块硬盘发生故障，数据没有损失。 5． Recovery：备份模式，与 RAID1 基本相同，增加了手动备份和恢复的功能。6、Disks：选择参与的硬盘，按空格键选择或取消选择，按回车键确定。7、Strip Size：条带大小，建议不做更改，推荐值如图中所示。8、创建完成的 RAID 卷会在配置界面显示状态，在容量允许的情况下，最多可创建 2 个 RAID 卷。9、创建 RAID 后，BIOS 中的硬盘状态也会显示为 2 个 RAID 卷。10、POST 界面结束后出现的 RAID 状态信息界面也会更新。21、系统安装完成后，会看到设备管理器中出现 SCSI 和 RAID 控制器22、之后安装 Intel(R)Matrix Storage Manager 程序，可以监控各 RAID 卷和各硬盘的运 行状态。23、可以看到，2 块硬盘组建的 RAID 0 卷平均传输速率相比单块硬盘提升了 80%，但 4 块 硬盘组建的 RAID 0 卷平均传输率相比 2 块硬盘组建的 RAID 0 卷只有不到 7%的提升，突 发数据传输率则完全没有提升。删除步骤：删除步骤： 1、进入 RAID 配置界面中的 Delete RAID Volume2、把光标移动到希望删除的 RAID 卷上，按下 DELETE 按键，再按 Y 完成删除。注意：删除后，该 RAID 卷上所有数据都将丢失。重建步骤：重建步骤： 1、 当 RAID 阵列中有一块硬盘发生损坏时，RAID 状态信息界面会停留较长时间，并有故 障信息提示。1．Degraded：RAID 1、RAID 5 和 RAID 10 卷损坏一块硬盘会显示此信息，RAID 仍可 使用，但安全性降低2．Failed：RAID 0 卷损坏一块硬盘，或其他 RAID 卷损坏二块以上硬盘会显示此信息，RAID 已不可使用并不可恢复数据3．Member Disk：表示此硬盘在线，并参与了后面所列的 RAID 卷4．Offline Member：表示此硬盘已损坏或移除2、进入 RAID 配置界面会有相同的提示3、 如果系统中存在可以用于重建 RAID 的空闲硬盘，则会提示是否现在重建不安全的 RAID 阵列，按回车将接受重建操作。注意：若选择重建，那么此空闲硬盘的数据将被擦除。4、接受重建后，重启后进入系统将开始重建过程。5、进入系统后，系统栏会有正在重建的提示6、在监控软件里也可以看到重建信息和进度7、如果没有在 RAID 配置界面选择重建，进入操作系统后会有提示8、进入监控程序，可以在非 RAID 硬盘上单击右键选择重建9、如果没有非 RAID 硬盘可用于重建，则出现这样的提示。 关 键 词： hpz600 工作站 sata 硬盘 ahci 配置 raid 方法
