EA888发动机正时链条安装

➤检查曲轴的上止点，曲轴的平端(如下图箭头所示)必须水平。

➤如图所示，用防水记号笔在气缸体-1-上做标记。

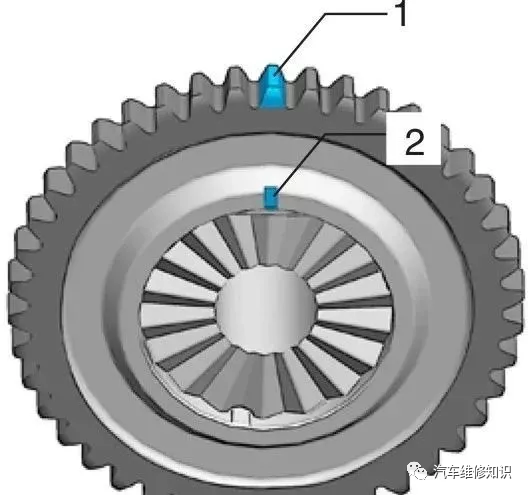

➤用防水记号笔在三级链轮的齿-1-上做标记-2-。

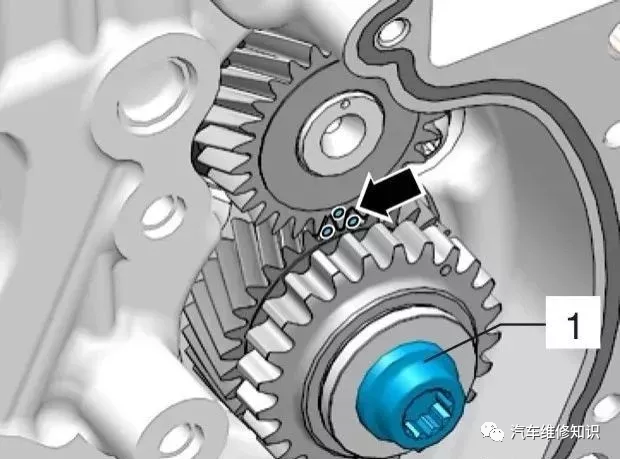

➤将中间齿轮和平衡轴转至标记(如下图箭头所示)，螺栓-1-不得松开。中间齿轮和平衡轴之间的标记很难看到。

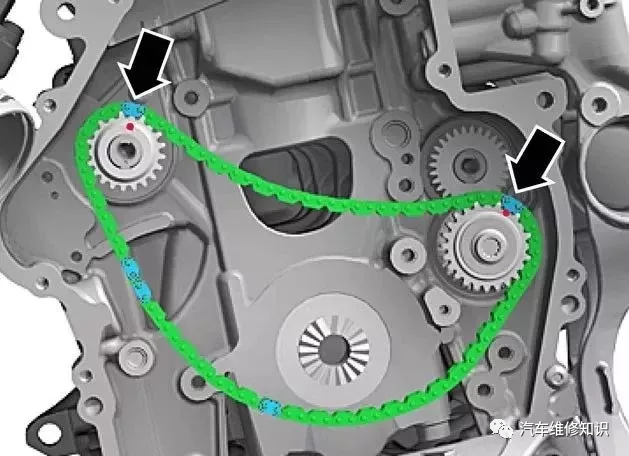

➤放上平衡轴传动链，将彩色链节(如下图箭头所示)定位到链轮的标记上。

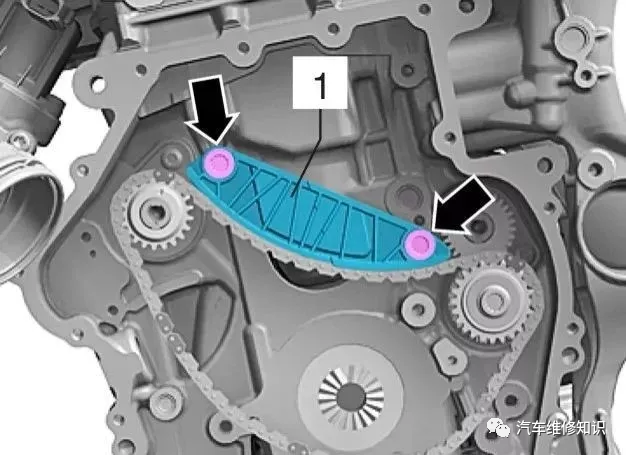

➤安装滑轨-1-并拧紧螺栓(如下图箭头所示)。

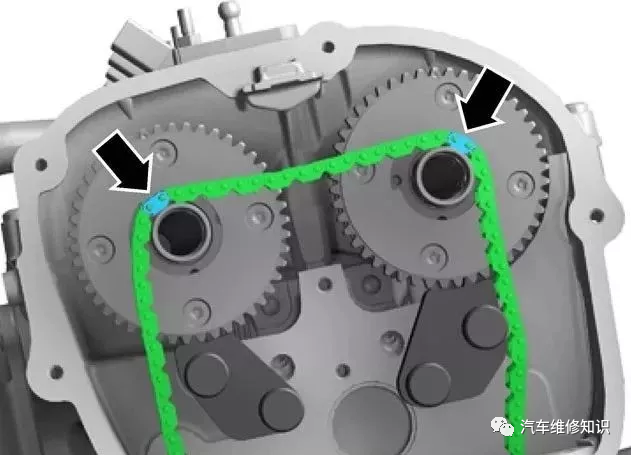

➤将带彩色链节的凸轮轴正时链(如下图箭头所示)挂到凸轮轴销轴上。

➤将机油泵驱动装置的正时链放到三级链轮上。

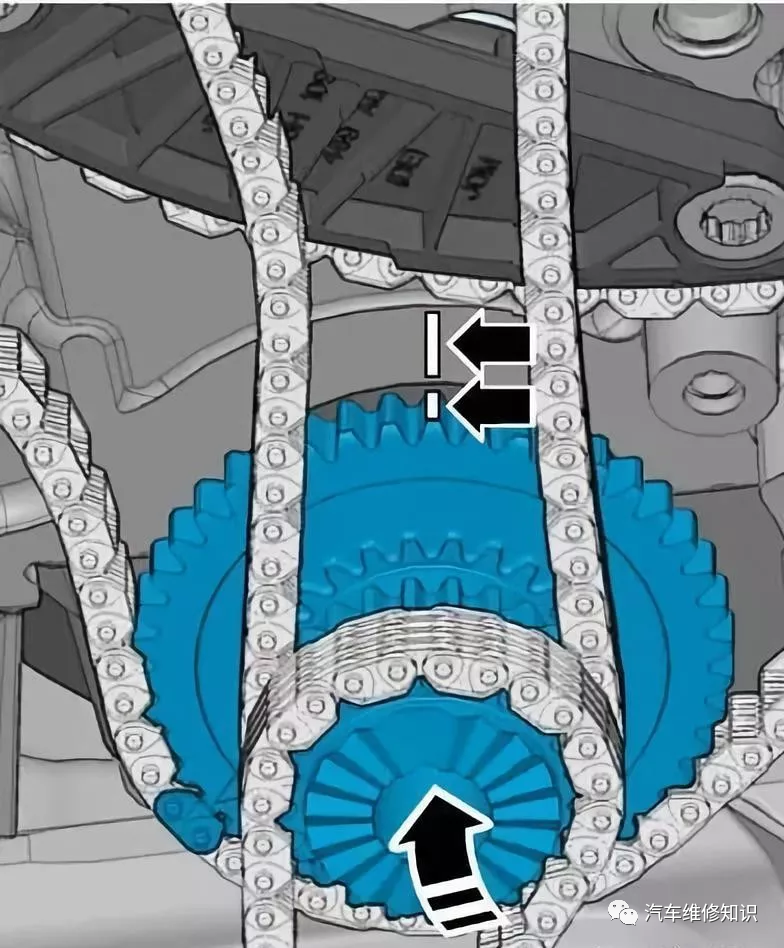

➤沿(如下图箭头所示)方向将三级链轮向发动机侧翻转并插到曲轴上。标记(如下图箭头所示)必须相对。

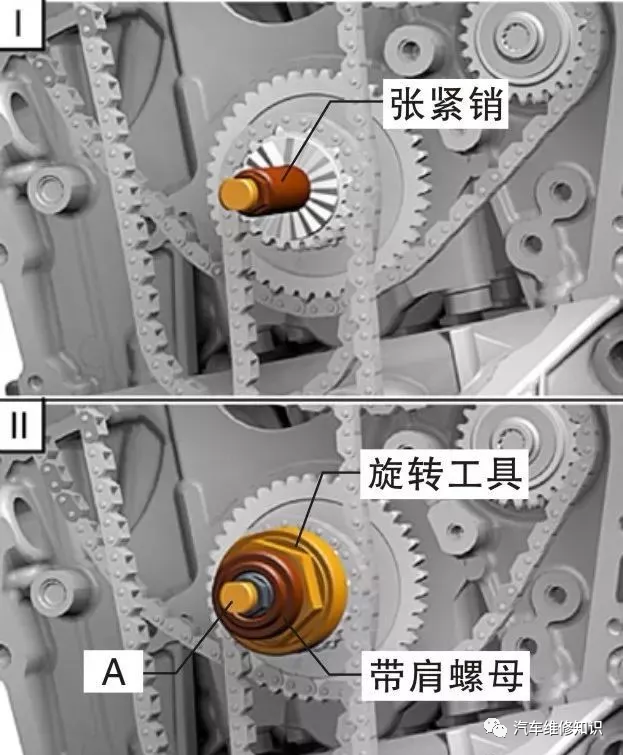

I  -将张紧销拧入曲轴并用手拧紧。

II -装上旋转工具 。用手拧上带肩螺母。用开口宽度为 32 的开口扳手略微来回移动旋转工具，同时再拧紧带肩螺母，直到链轮牢固地装到曲轴啮合齿上。现在才拧紧夹紧螺栓-A-。

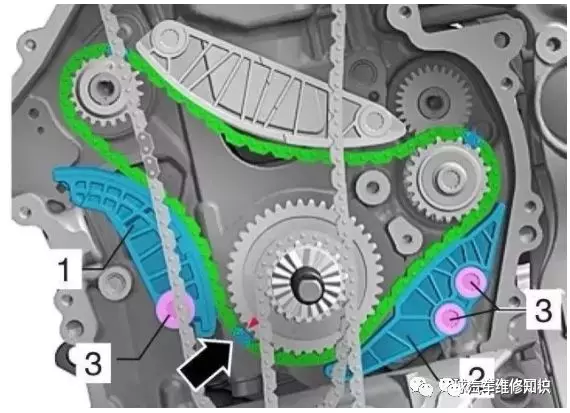

➤将平衡轴传动链的彩色链节(如下图箭头所示)定位在三级链轮的标记上。安装张紧轨-1-和滑轨-2-。拧紧螺栓-3-。

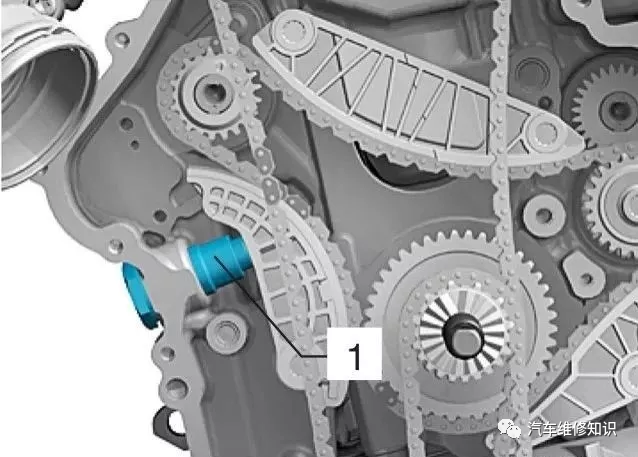

➤安装链条张紧器-1-。

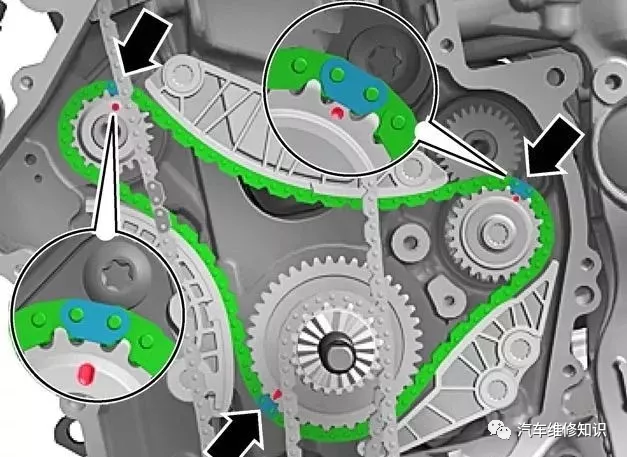

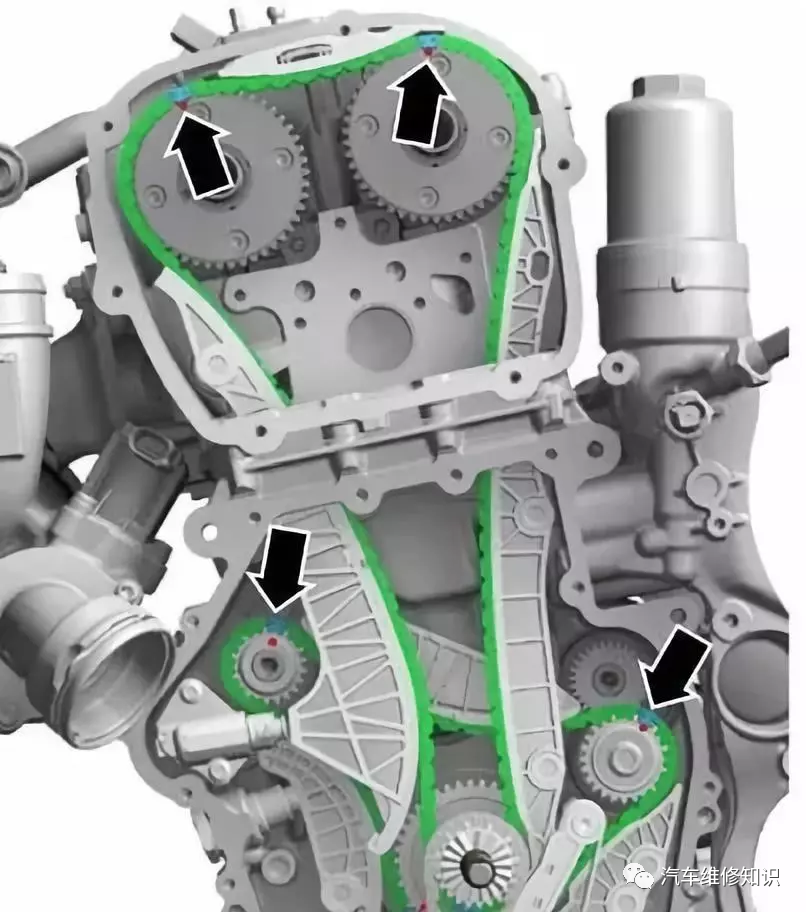

➤再次检查调整情况，彩色链节(如下图箭头所示)必须对准链轮的标记。

➤将凸轮轴正时链放到进气凸轮轴上，排气凸轮轴放到曲轴上。将彩色链节(如下图箭头所示)定位到链轮的标记上。

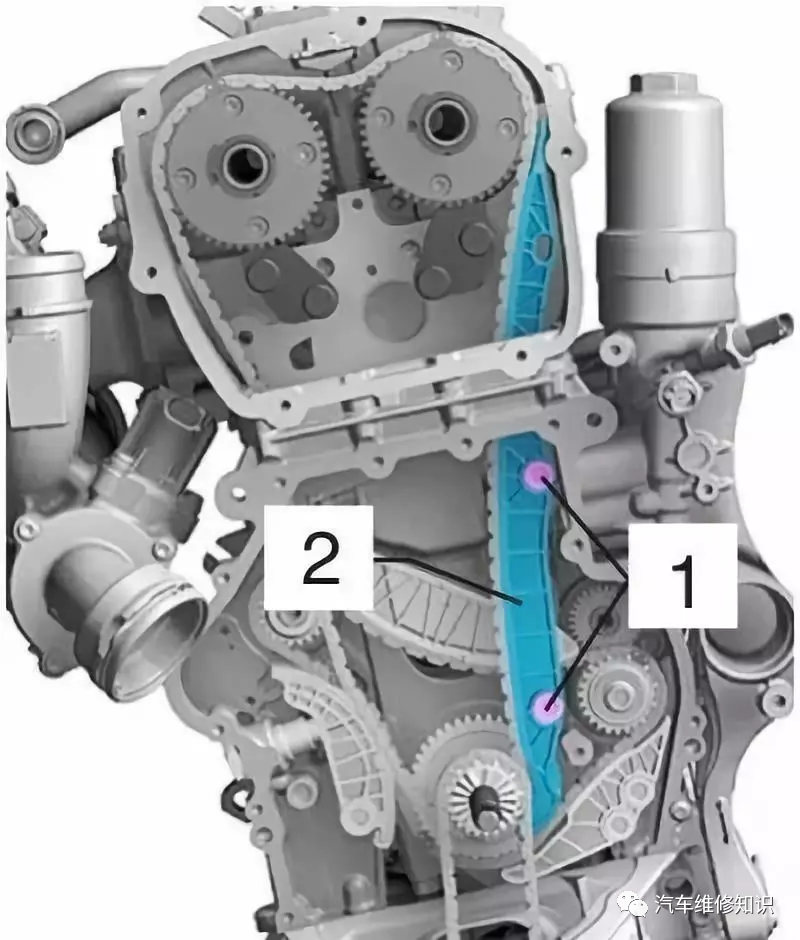

➤安装滑轨-2-并拧紧螺栓-1-。

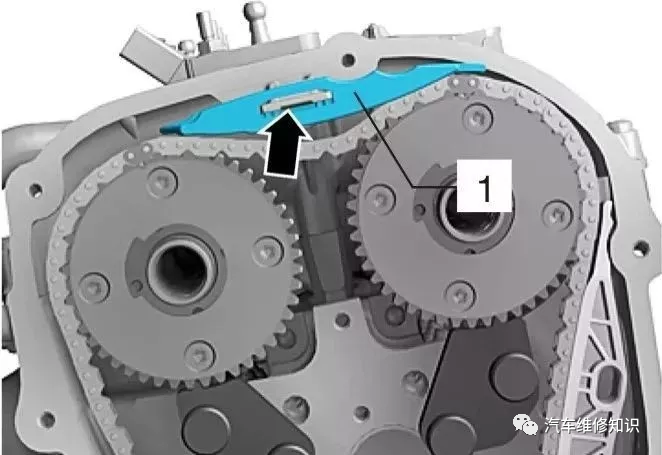

➤安装上部滑轨-1-。

接下来的工作步骤需要有另一位机修工协助。

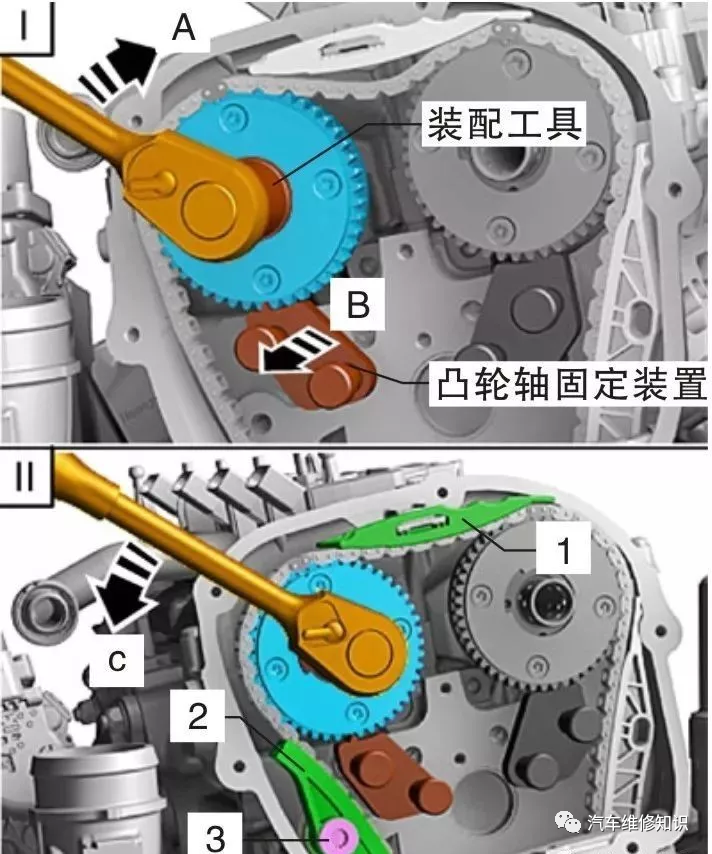

I -将排气凸轮轴用装配工具沿-箭头 A-方向略微转动，并将凸轮轴固定装置从链轮的啮合齿中推出 -B-。

II -将凸轮轴沿方向-C-松开，直到正时链紧贴到滑轨-1-上。将凸轮轴固定在这个位置，拧上张紧轨-2-并拧紧螺栓-3-。

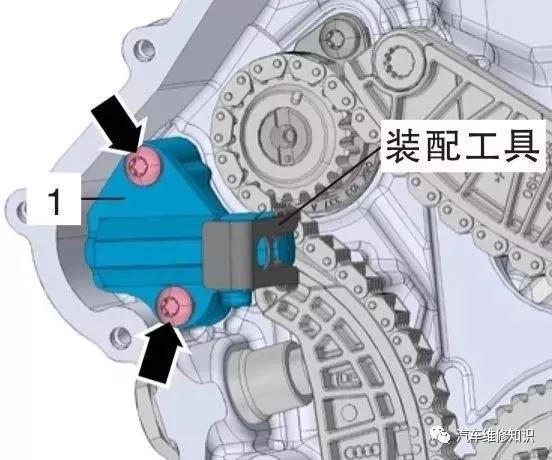

➤安装链条张紧器-1-并拧紧(如下图箭头所示)螺栓。

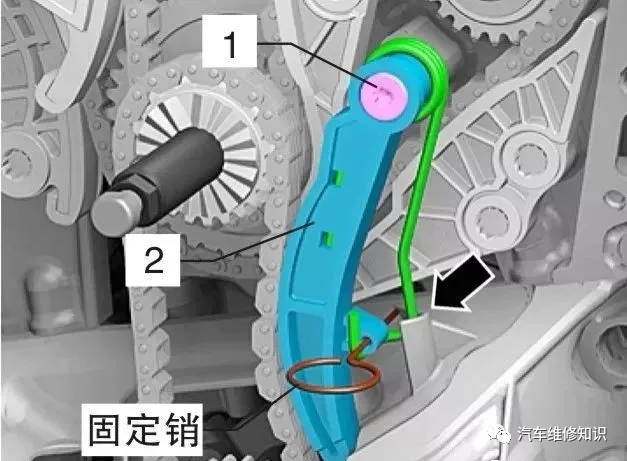

➤安装链条张紧器-2-。(如下图箭头所指)钢丝夹必须在开口中紧贴油底壳上部件。紧固螺栓-1-并去除固定销。

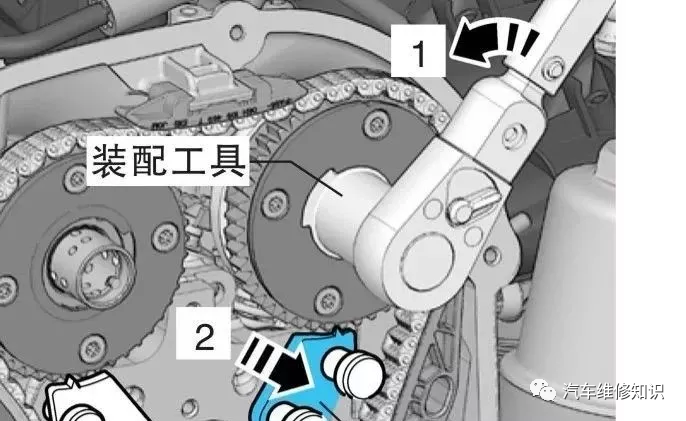

➤将进气凸轮轴用装配工具沿下图箭头1方向转动，直到凸轮轴固定装置可以从链轮的啮合齿中推出(如下图箭头2所示)。松开凸轮轴。

➤拆卸凸轮轴固定装置 。

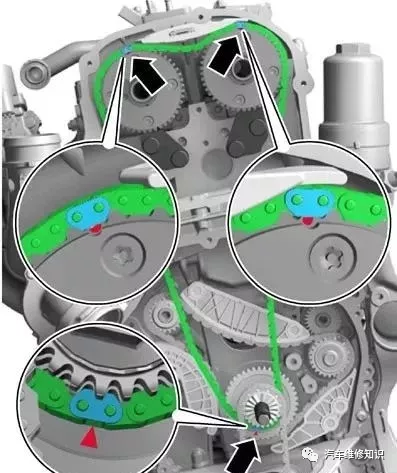

➤检查调整情况，彩色链节-箭头-必须对准链轮的标记。

大众EA888发动机高压油泵的拆卸和安装

高压泵应用在TFSI发动机中，它的作用是将电动燃油泵送过来的燃油加压到150~200bar，便于更好的雾化喷射，适应TFSI发动机工作特点。高压油泵一般由凸轮轴驱动，奥迪Q5、迈腾B8L等车型EA888(1.8/2.0TFSI)发动机高压泵安装位置与装配图如图1所示。

图1- 高压油泵安装位置及装配图

一、拆卸程序

拆卸高压泵之前，先按照步骤释放高压系统燃油压力。

1. 拆卸发动机罩，拆卸空气滤清器壳体，断开蓄电池负极连接导线。

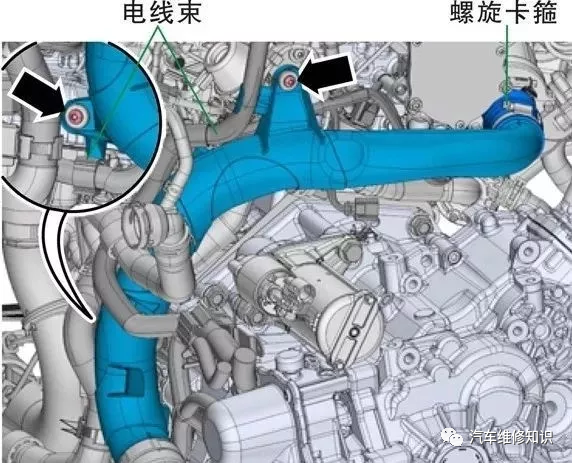

2. 如图2所示，脱开空气导管上的电线束，松开螺旋卡箍，拧出箭头所示的螺栓。

图2-脱开电线束松开螺旋卡箍

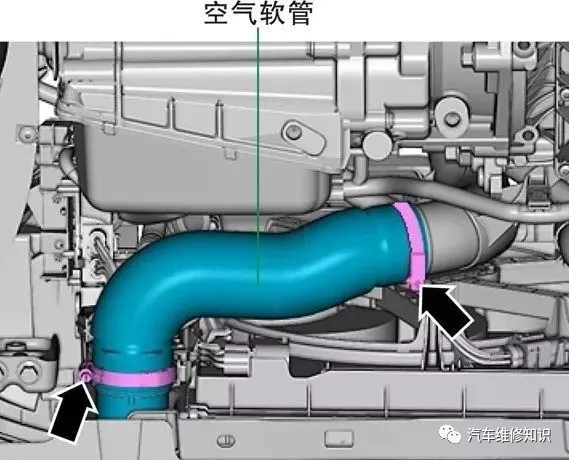

3. 松开如图3箭头处所示的软管卡箍。并拆下增压空气软管，再将增压空气软管拆下。

图3-增压空气软管拆卸

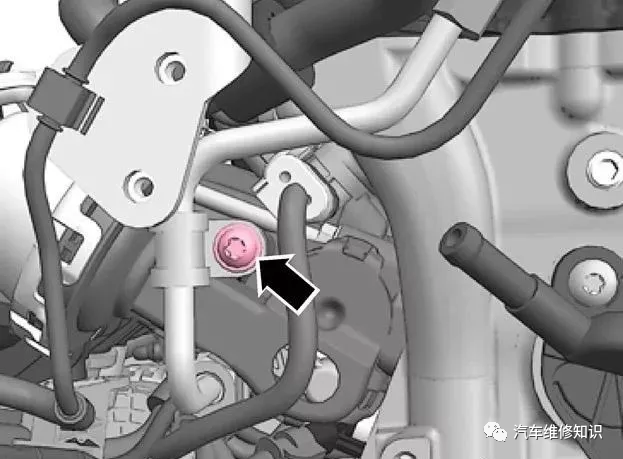

4. 拆下图4中箭头所示的高压管固定夹紧固螺栓。

图4-拆卸高压管固定夹紧固螺栓

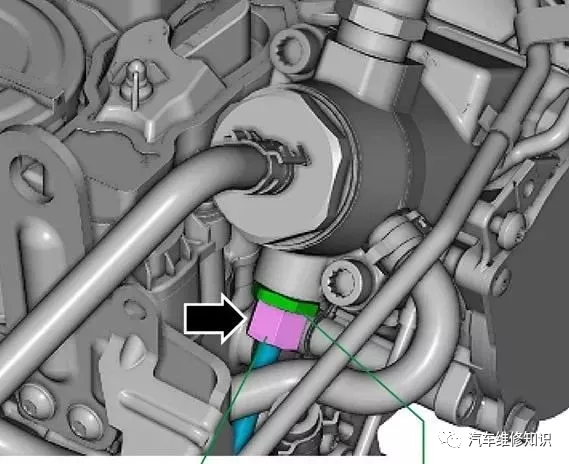

5. 用扳手固定住图5中的高压管连接件，然后拆下箭头处的活接头螺母，从高压油泵处断开高压管连接。

图5-断开高压管路

6. 拔下图6所示燃油压力调节器插接器，拆下燃油软管，拧出箭头处所示的2个紧固螺栓，小心的拔出燃油泵。

图6-拆卸高压泵螺栓、软管

二、安装程序

1. 检测高压泵O型环，并用干净的发动机机油稍微浸润，插入滚子挺柱前检查有无损坏，必要时更换。如图7所示，将滚子挺柱装入真空泵，装配式注意将滚子挺柱上的凸起对齐真空泵上的凹槽。

图7-滚子挺柱安装

2. 尽量转动曲轴，直至滚子挺柱位于最低点，将高压泵插入真空泵。

3. 用手交叉拧紧图6箭头处所示的紧固螺栓，再用20N.m的规定力矩交叉拧紧紧固螺栓。再插上燃油软管，并用弹簧卡箍固定。连接燃油压力调节阀插接器。

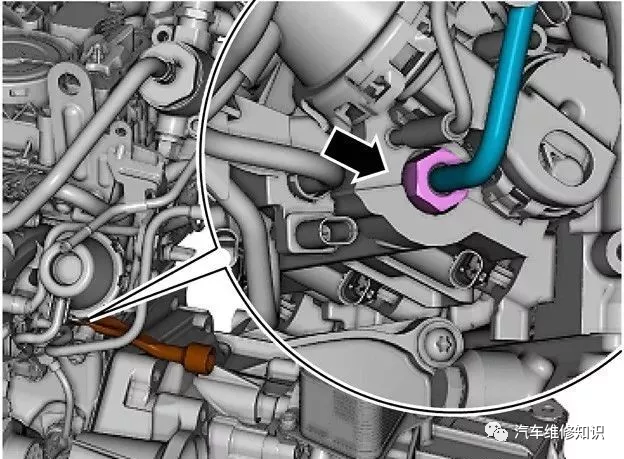

4. 用发动机机油浸润高压管路的球头，并安装高压管路，用扳手拧紧图8中箭头指示的燃油分配器锁紧螺母。

图8-燃油分配器上的高压管紧固螺母

5. 如图5所示，用扳手固定住图中高压管连接件，再用另一个扳手拧紧高压管的活接头螺母。

6. 安装如图4所示高压管固定夹，并使用5N.m的力矩拧紧固定夹螺栓。

7. 其他安装按照拆卸顺序相反的步骤进行即可。
