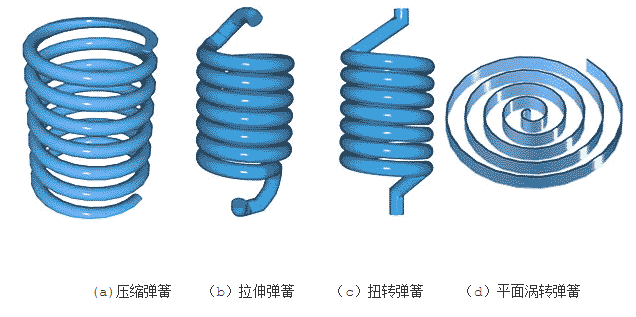

弹簧的用途很广，属于常用件。它主要用于减震、夹紧、储存能量和测力等方面。弹簧的的结构形式很多，其中圆柱螺旋压缩弹簧较为常用。本文来介绍一下圆柱螺旋压缩弹簧的画法和尺寸计算。

弹簧的基本参数

1、弹簧丝直径d： 制造弹簧的钢丝直径。 2、弹簧外径D2： 弹簧的最大外径。 3、弹簧内径D1： 弹簧的最小外径。 4、弹簧中径D： 弹簧的平均直径。 它们的计算公式为： D=(D2+D1)÷2=D1+d=D2-d 5、节距t： 除支撑圈外，弹簧相邻两圈对应点在中径上的轴向距离成为节距，用t表示。 6、有效圈数n： 弹簧能保持相同节距的圈数。 7、支撑圈数n2： 为了使弹簧在工作时受力均匀，保证轴线垂直端面、制造 时， 常将弹簧两端并紧。 并紧的圈数仅起支撑作用，称为支撑圈。 一般有1.5d、2d、2.5d，常用的是2d。 8、总圈数n1: 有效圈数与支撑圈的和。 即n1=n+n2. 9、自由高H0： 弹簧在未受外力作用下的高度。 由下式计算： H0=nt+(n2-0.5)d=nt+1.5d (n2=2时) 10、弹簧展开长度L： 绕制弹簧时所需钢丝的长度。 L≈n1 (ЛD2)2+n2 (压簧) L=ЛD2 n+钩部展开长度(拉簧) 11螺旋方向： 有左右旋之分，常用右旋，图纸没注明的一般用右旋。 12、 弹簧旋绕比： 中径D与钢丝直径d之比。

圆柱螺旋压缩弹簧的画法

1.圆柱螺旋压缩弹簧的要素

簧丝直径d；弹簧外径D；弹簧内径D1=D-2d；弹簧中径D2；节距t；有效圈数n；支承圈数n2；总圈数n1=n+n2自由高度H0=nt+(n2-0.5d)；旋向：右旋(或左旋)。

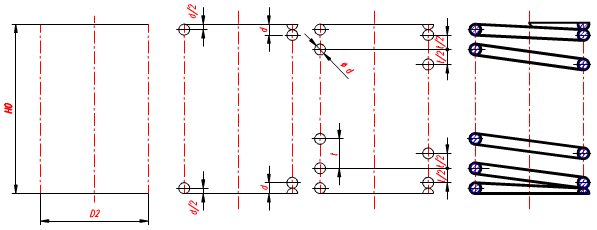

　　圆柱螺旋压缩弹簧的画法

注意：

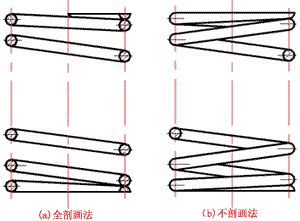

(1) 圆柱螺旋压缩弹簧可以采用全剖(图a)和不剖(图b)画法。

(2) 有效圈数在四圈以上时，允许省略螺旋弹簧的中间部分不画，且省略后可适当缩短图形长度。

(3) 螺旋弹簧有左、右旋向之分，在图样上，螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，均应注出旋向"左"字。

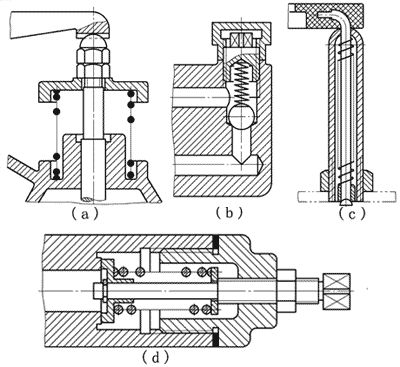

装配图中螺旋弹簧的规定画法

1. 装配图中螺旋弹簧被剖切时，若型材直径(或厚度)在图形上等于或小于2mm时，剖面可涂黑表示(图a);亦可按示意图的形式绘制(图b、c)。

2. 装配图中，弹簧中间各圈采用省略画法后，被弹簧挡住的结构一般不画(图d)。
